XX银行网络机房搬迁方案

  • 格式：doc
  • 大小：1.28 MB
  • 文档页数：14

第 1 页

XX银行网络机房搬迁方案

第 2 页 目录

一、需求分析 ................................................................................................................................... 3

1.1 当前拓扑分析 .................................................................................................................... 3

1.2 新拓扑设计 ........................................................................................................................ 5

1.3 搬迁方案核心思想 ............................................................................................................ 6

二、实施方案及应急预案 ............................................................................................................... 7

2.1 搬迁总原则 ........................................................................................................................ 7

2.2 整体搬迁方案 .................................................................................................................... 7

2.2.1 第一阶段：线路准备 ............................................................................................. 7

2.2.2 第二阶段：新机房设备上架 ................................................................................. 9

2.2.3 第三阶段：裸光纤二层透传 ............................................................................... 10

2.2.4 第四阶段：服务器搬迁及线路割接 ................................................................... 11

2.2.5 第五阶段：主线路割接 ....................................................................................... 13

2.2.6 第六阶段：核心迁移 ........................................................................................... 14

2.2.7 第七阶段：网络整体调整 ................................................................................... 14

第 3 页 一、需求分析

1.1 当前拓扑分析

XX银行网络拓扑（改造前）

目前，XX银行的网络包括两台华为S8505交换机作为分行核心交换机，所有的VLAN的网关都设置在这两台交换机上。S8505之间使用千兆以太网通道互联。下挂8台楼层交换机，分别作为分行营业厅、分行前置服务器群、分行办公生产网的接入交换机，每台接入交换机只有单条上行线路。在上联区，通过一台思科3745与华为NE16路由器上联总行，上联线路包括两条电信2M SDH线路。在上联路由器与核心交换机之间还串联了两台防火墙，该防火墙与核心交换机交叉连接，运行在透明模式下，总行网络处在INSIDE范围内，分行及支行网络处在OUTSIDE范围内。在下联区，使用两台华为NE16路由器作为下联路由器与分行核心交换机交叉连接，共使用两条线路，分别为电信的2M SDH和64K DDN线路。在支行网络中，使用一台华为AR2831与分行两台下联路由器相连，下挂两台办公及业务交换机。在外联区，使用一台AR2831与外联单位连接，在外联

第 4 页 路由器与核心交换机之间还串联了两台防火墙，在两台防火墙上做NAT地址转换。

XX银行路由示意图

目前，XX银行范围内全部使用OSPF路由协议，分行作为OSPF区域0，各支行作为区域N，并且在上联总行的两台路由器上运行BGP与OSPF路由协议并进行重分布。在外联区，使用静态路由与外联单位连接。

第 5 页 1.2 新拓扑设计

新拓扑设计示意图

根据XX银行的具体需求与总行下发的网络建设指导规范，我司对的网络做了如下更改：

1、在分行核心交换区使用两台H3C S7506E交换机取代现有的华为S8505交换机，两台S7506E配备有防火墙模块，使用虚拟防火墙技术，能对每个功能分区提供有效的保护。并且在两台S7506E之间使用H3C独有的IRF2智能弹性架构技术，将两台核心交换机虚拟成一台核心交换机，简化网络拓扑结构与配置，提高网络的冗余度与高可用性。

2、原核心交换机S8505作为分行办公生产网的汇聚层交换机，与新核心交换机之间呈口字型结构，下挂各楼层交换机。各楼层交换机使用双上行链路与汇聚层交换机S8505连接。使用H3C S3600系列交换机取代原有的楼层交换机。

3、在服务器区使用H3C S5500系列交换机取代原有的交换机。S5500交换机支持H3C独有的IRF2智能弹性架构技术，可以将两台交换机虚拟成一台交换机，简化网络拓扑结构与配置，提高网络的冗余度与高可用性。这样，在服务器

第 6 页 区汇聚层交换机与核心交换机之间就没有形成2层环路，不存在生成树问题了。

4、在上联区，取消两台防火墙，直接使用核心交换机的防火墙模块。使用思科3845取代原有的上联NE16路由器。两台上联路由器与核心交换机之间使用交叉连接，提高网络冗余度。

5、在下联区，使用两台H3C MSR5060取代原有的两台NE16，并且将下联线路全部更换为2M MSTP线路。

6、在支行网络新增一台MSR3020路由器，按的需求，办公与业务同等重要，因此将办公与业务交换机设计两个网络出口，以提高线路冗余性和利用率。

7、在外联区，使用下联区淘汰下来的NE16作为新的外联路由器， 新增一台外联交换机用于连接两台外联路由器和防火墙。

8、整体路由设计不变，依然维持旧路由设计。

1.3 搬迁方案核心思想

此次搬迁采用租用裸光纤的形式，在新大楼与旧大楼之间建立起2层透传的通道。新大楼与旧大楼同属一个局域网，因此可以使用原有的IP地址。在搬迁过程中，新大楼的网关依然在旧大楼的两台核心交换机上。等所有服务器及各条线路都迁移完成后，再断开裸光纤，启用新大楼的三层地址，至此整个网络平滑过渡到新大楼内。

同时为了确保整个实施过程万无一失，在搬迁过程中，旧大楼的网络设备都不下架。在新大楼新增新的一套网络设备，通过在旧大楼关闭一个区域，同时在新大楼启用该区域来实现平滑过渡。

在新机房顺利运行一段时间后，再将旧机房原有的核心交换机搬迁至新机房作为楼层汇聚层交换机，旧机房下联路由器作为新机房外联路由器。

第 7 页 二、实施方案及应急预案

2.1 搬迁总原则

 平滑过渡、停机时间短，风险可控

 在最短的时间内完成，不超过两天

 方案实施简单，具备可操作性

 在新旧机房都有设备作为相互硬件备份

2.2 整体搬迁方案

2.2.1 第一阶段：线路准备

第一阶段：

1、在新机房准备好两条上联总行的线路、下联支行的电信2M SDH线路及联通2M MSTP线路以及到达各外联单位的6条线路，线路类型及接口规划如下：

序号 线路类型 接口类型 运营商 备注

1 上联总行线路1 ATM/LC 电信

第 8 页 2 上联总行线路2 ATM/LC 联通

3 下联闽都支行线路1 SDH/BNC 电信

4 下联闽都支行线路2 MSTP/以太网 联通

5 下联鼓楼支行线路1 SDH/BNC 电信

6 下联鼓楼支行线路2 MSTP/以太网 联通

7 下联华林支行线路1 SDH/BNC 电信

8 下联华林支行线路2 MSTP/以太网 联通

9 下联闽江支行线路1 SDH/BNC 电信

10 下联闽江支行线路2 MSTP/以太网 联通

11 下联晋安支行线路1 SDH/BNC 电信

12 下联晋安支行线路2 MSTP/以太网 联通

13 下联福清支行线路1 SDH/BNC 电信

14 下联福清支行线路2 MSTP/以太网 联通

15 下联离行阿波罗离行atm线路 MSTP/以太网口 联通

16 下联离行景城酒店atm线路 MSTP/以太网 联通

17 外联银监局线路 SDH/BNC 电信

18 外联人行主线 SDH/BNC 电信

19 外联POLICE SDH/BNC 电信

20 外联银联主线 SDH/BNC 电信

21 外联银联备线 SDH/BNC 联通

22 外联人行备线 SDH/BNC 联通

第 9 页 23

下联厦门办事处 SDH/BNC

24 下联泉州办事处 SDH/BNC

2、在新、旧机房准备好裸光纤线路，使用双运营商预防单线路风险。

风险时间：无。

应急预案：无需。

2.2.2 第二阶段：新机房设备上架

第二阶段：

1、新大楼核心上架。包括两台核心交换机、两台上联路由器、6台服务器区交换机、15台楼层交换机、2台下联路由器。由于按原规划设计，在楼层交换机与核心交换机之间还是用汇聚交换机，该汇聚交换机由旧机房核心交换机S8505来充当。由于S8505需等到新机房平稳运行一段时间后再搬迁，因此在过渡期间将两台楼层交换机替代S8505作为汇聚层交换机，其他楼层交换机与这两台交换机互联。

另外在新大楼外联区，由于此次XX并未采购外联区路由器，设计上是使用

合集下载

(完整版)机房搬迁工作步骤及方案

(完整版)机房搬迁工作步骤及方案

(完整版)机房搬迁工作步骤及方案

(完整版) 机房搬迁工作步骤及方案

1. 引言

机房搬迁是企业IT基础设施重要的一项任务，涉及到众多设备和数据的迁移和重新部署。本文将介绍机房搬迁的工作步骤和方案，帮助企业顺利完成机房搬迁工作。

2. 搬迁前准备工作

2.1 规划搬迁时间：根据企业的运营需求和机房设备使用情况，合理规划搬迁时间，尽量避免对主要业务的影响。

2.2 编制搬迁计划：制定详细的搬迁计划，包括搬迁的具体步骤、时间安排和责任分工。

2.3 完善备份方案：提前进行数据备份，并确保备份数据的完整性和可用性。

2.4 清点和标记设备：对现有设备进行清点，记录设备的序列号、位置和相关信息，标记设备以便于在重新部署时能够准确放置。

2.5 搬迁风险评估：评估机房搬迁可能面临的风险，制定相应的应对方案。

3. 搬迁步骤

3.1 拆除设备：按照搬迁计划，逐个拆除设备，并做好记录。 (完整版)机房搬迁工作步骤及方案

3.2 检查和清洁设备：在搬迁前对设备进行检查和清洁，确保设备的完好和不受污染。

3.3 运输设备：采取安全可靠的方式将设备运输到新的机房。

3.4 设备重新部署：根据之前的清点和标记，将设备按照计划重新部署到新的机房中。

3.5 重新连接网络和电源：按照网络和电源布局，重新连接设备的网络和电源。

3.6 测试和调试：对设备进行测试和调试，确保设备正常工作。

3.7 数据恢复：根据备份方案，将备份的数据恢复到新的机房中。

3.8 性能测试和调优：进行性能测试和调优，确保新的机房能够满足企业的需求。

4. 搬迁后工作

4.1 更新文档和记录：及时更新相关设备和网络的文档和记录，确保文档的准确和完整。

4.2 培训人员：对相关人员进行培训，确保他们能够熟悉新的机房环境和设备。

4.3 监控和维护：建立新的机房监控和维护机制，及时发现和解决问题。 (完整版)机房搬迁工作步骤及方案

4.4 定期回顾和改进：定期回顾机房搬迁工作的过程和效果，经验教训，不断改进机房管理和运维工作。

(完整版)机房搬迁工作步骤及方案 2

(完整版)机房搬迁工作步骤及方案 2

(完整版)机房搬迁工作步骤及方案

机房搬迁工作步骤及方案

1.引言

机房搬迁是指将现有机房中的设备和资源迁移到新的机房的过程。本文档旨在提供一个详细的工作步骤及方案，以确保机房搬迁的顺利进行。

2.规划与准备

2.1 确定搬迁目的地：评估新机房的位置、环境以及容量等因素，并与相关部门进行协商确定最佳的目的地。

2.2 制定搬迁计划：确定搬迁时间、工作人员以及资源等，制定详细的搬迁计划，并将其与相关部门和团队进行沟通和确认。

2.3 测量与记录：对原机房中的设备和资源进行详细测量，并记录其位置、规格和连接等信息，以便在搬迁后重新布局。

3.网络设备搬迁

3.1 关闭和备份：在搬迁前，关闭网络设备，并进行数据备份以确保数据的安全性。

3.2 拆卸和包装：小心地拆卸网络设备，并妥善包装以保护其安全运输。 3.3 运输和重装：将网络设备安全地运输到新机房，并在到达后进行重装。

4.服务器和存储设备搬迁

4.1 关闭和备份：在搬迁前，关闭服务器和存储设备，并进行数据备份以确保数据的完整性。

4.2 拆卸和包装：小心地拆卸服务器和存储设备，并妥善包装以保护其安全运输。

4.3 运输和重装：将服务器和存储设备安全地运输到新机房，并在到达后进行重装。

5.网络连接和布线

5.1 网络连接：根据搬迁计划，重新连接网络设备、服务器和存储设备，并确保连接的准确性和可靠性。

5.2 布线和标记：在新机房中进行布线工作，并对线缆进行标记以提高维护的效率。

6.电力和空调设备搬迁

6.1 关闭和备份：在搬迁前，关闭电力和空调设备，并进行相应的备份措施。

6.2 拆卸和包装：小心地拆卸电力和空调设备，并妥善包装以保护其安全运输。 6.3 运输和重装：将电力和空调设备安全地运输到新机房，并在到达后进行重装。

7.测试与验收

7.1 网络测试：测试网络设备和服务器的连接，并确保其正常运行。

7.2 电力测试：测试电力和空调设备的正常工作，并确保其稳定性。

机房设备搬迁实施方案

机房设备搬迁实施方案

机房设备搬迁实施方案

以下是 8 条关于机房设备搬迁实施方案：

1. 哇哦，机房设备搬迁可不能马虎！就像搬家一样，得精心计划。咱先把设备分类整理好，就像整理自己的宝贝一样，可别弄混啦！比如说那些服务器，要轻拿轻放，这可不是闹着玩的哟！然后找好合适的运输工具，确保它们能平平安安到达新机房。

2. 嘿，搬迁的时候一定要注意设备的保护呀！这就好比要保护我们最心爱的东西一样。给它们穿上合适的“保护衣”，减震防潮不能少。就像你保护你的手机不被摔坏一样，懂了吧？

3. 哎呀呀，别忘了给设备做标记呀！这可是个重要的事儿。就像是给每个人贴上名字标签一样，不然到时候都不知道哪个是哪个啦！比如说那台特别重要的交换机，一定要特别标记出来。

4. 搬迁过程中要时刻关注设备状态呀，这就跟照顾病人似的，不能有一丝疏忽。要是发现有点不对劲，赶紧处理，可别等到出问题了才后悔呀！好比开车的时候要时刻留意仪表盘一样呢！

5. 哇噻，人员安排也很重要哦！就像一场战斗，每个人都有自己的岗位和职责。搬设备的、保护设备的、指挥的，大家齐心协力，这机房搬迁才能顺顺利利呀，不是吗？ 6. 嘿，新机房的环境也得提前准备好呀！这就像是给客人准备一个舒适的房间一样。温度、湿度都得合适，不然设备会不高兴的哦，难道你想让它们闹脾气吗？

7. 搬迁完成后，可别以为就大功告成啦！还要进行测试和调试呢，就像新车磨合一样。得确保所有设备都正常工作，这可不是能随便应付的事儿哟！

8. 总之，机房设备搬迁可不是小事，得认真对待！每一个环节都不能马虎，要像对待最珍贵的东西一样小心翼翼。只有这样，我们才能顺利完成搬迁，让机房重新焕发活力呀！

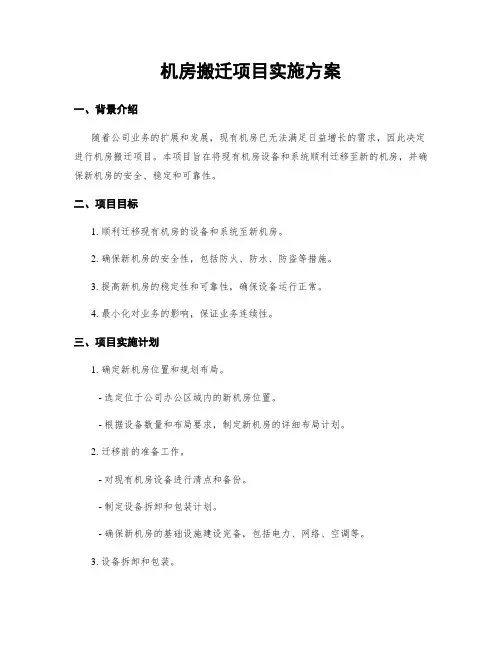

机房搬迁项目实施方案
