采油工程自喷及气举采油1. 简介采油工程是指利用各种工程措施将地下的石油资源开采到地面并加以处理的技术与工程。
自喷和气举采油是采油工程中常用的两种方法。
本文将对自喷和气举采油的原理、应用以及优缺点等进行介绍和分析。
2. 自喷采油自喷采油是指利用地下原有的能量将石油推到井口的采油方法。
其原理是通过人工注入压缩空气或其他气体到油层中，产生气体压力使石油从油井中自行流出。
2.1 原理自喷采油的原理基于气体流体动力学。
当气体注入到油层中时，由于压力差，气体会形成气体圈，在注气点周围的石油被压力推动，从油井中流出。
这种方法不仅可以提高石油的产量，还可以减少地面处理设备的使用。
自喷采油广泛应用于含水高、油藏压力低的油田。
通过注气增加油井的压力，提高油井产量。
自喷采油技术广泛应用于陆上和海上油田，尤其在海底油田中更有明显优势，可以减少地表设备的使用和对海洋环境的影响。
2.3 优缺点自喷采油的优点包括：提高产量、节约能源、减少设备成本、减少环境污染等。
缺点包括：需人工控制注气量、注气管道易发生堵塞、对油藏压力依赖较大等。
3. 气举采油气举采油是指通过注入压缩气体到油井中，利用气体的浮力将石油推至井口的采油方法。
与自喷采油不同的是，气举采油是通过气体的浮力来推动石油的上升。
3.1 原理气举采油的原理基于气体浮力和液体静压力之间的平衡。
在油井中注入压缩气体后，气体在井筒中产生浮力，将石油推向井口。
这种方法适用于油层厚度小、黏度大、含水率低的油田。
气举采油广泛应用于粘度高的胶状油藏和凝析油田。
通过注入压缩气体，可以减少石油的粘度，使其更容易被推至井口。
气举采油在油田开发中有着广泛的应用前景。
3.3 优缺点气举采油的优点包括：节约能源、提高产量、减少油井堵塞风险等。
缺点包括：对气体的流量和压力有较高要求、井下设备投资较大、油井产量下降后需要额外措施等。
4. 结论自喷和气举采油是采油工程中的两种常用技术。
自喷采油通过注气增加油藏压力，将石油推至井口；气举采油则通过注入压缩气体，利用浮力将石油推至井口。

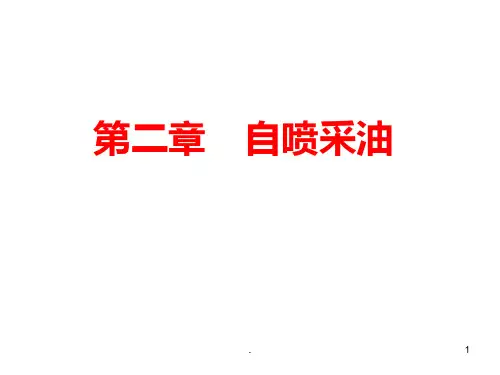

第二章自喷与气举采油第一节自喷井生产系统分析一、教学目的了解自喷井的生产系统，掌握节点分析的方法，能用节点分析对自喷井生产系统进行分析。
二、教学重点、难点教学重点：1、自喷井的节点分析；2、自喷井节点分析方法的应用。
教学难点：1、自喷井节点分析的步骤；2、带油嘴的自喷井节点分析。
三、教法说明课堂讲授并辅助以多媒体课件展示相关的图形。
四、教学内容本节主要介绍两个方面的问题：1.自喷井生产系统的组成.2.自喷井节点分析.(一)自喷井生产系统的组成采自喷采油法(利用油层自身能量将原油油举升到地面的采油方式)方法人工举升法(人工给井筒流体增加能量将井底原油举升至地面的采油方式)油井生产的 油层到井底的流动—地层渗流三个基本流 井底到井口的流动—井筒多相管流动过程 井口到分离器—地面水平或倾斜管流图2-1 完整的自喷井生产系统的压力损失示意图l p ∆—油藏中的压力损失，wfs r l p p p -=∆r p —平均油藏压力；wfs p —井底油层面上的压力；2p ∆—穿过井壁（射孔孔眼、污染区）的压力损失，wf wfs p p p -=∆2；wf p —井底流动压力；3p ∆—穿过井下节流器的压力损失，DR UR p p p -=∆3；UR p 、DR p —井下节流器的上、下游压力；4p ∆—穿过井下安全阀的压力损失，DSV USV p p p -=∆4；USV p 、DSV p —井下安全阀的上、下游压力；5p ∆—穿过地面油嘴的压力损失，DSC wh p p p -=∆5；wh p —井口油管压力；DSC p —地面油嘴下游压力（井口回压）；6p ∆—地面出油管线的压力损失，sep DSC p p p -=∆6；7p ∆—油管中的压力损失，包括3p ∆和4p ∆，wh wf p p p -=∆7；8p ∆—地面管线总压力损失，包括5p ∆和6p ∆，sep wh p p p -=∆8自喷井流动的全过程：（Pe ）向井流（P wf ）→垂直管流动P wh →嘴流P B →地面管线流动P sep不论在哪种流动中，都存在能量供给及能量消耗的过程，只有了解能量供给与消耗的关系，才能控制不利因素，最大限度地利用有利因素，因此研究好这四种流动过程，并加以协调，这才是管好油井生产的基础。
§1.自喷和气举采油油井完成之后，投入生产，用什么方法进行采油，是依据油层能量的大小和合理的经济效果决定的。
所谓采油方法，通常是指将流到井底的原油采到地面上所采用的方法。
按其能量供给的方式分为两大类：自喷采油法：依靠油层自身的能量使原油喷到地面的方法。
机械采油法：依靠人工供给的能量使原油流到地面的方法。
因地层能量低而采用的注水采油和气举采油，从广义上讲也属于机械采油法，这是因为它们的能量是依靠人工供给的。
但从原油自地层流到井底再流到地面的过程来看，它们又类似自喷采油。
因此，我们注水采油和气举采油放在第一章中讲述。
自喷采油具有设备简单、管理方便、也最经济的优点。
任何油井的生产都可以分三个基本流动过程：(1). 油层渗流——从油层到井底的流动；(2). 垂直管流——从井底到井口的流动；(3) 水平或倾斜管流——从井口到分离器的流动。
对自喷井来说，原油流到井口后还有通过油咀的流动——咀流。
因此自喷井生产要经过四个流动过程，即自喷采油、垂直管流、咀流和水平或倾斜管流。
第一个流动过程——地层（油层）渗流属“地下地质”和“渗流力学”范畴，第三个流动——水平或倾斜管流属“油气集输”范畴，此处从略。
图1.1-1 典型的油井流入动态曲线§1.1油井流入动态油井流入动态是指油井产量与井底流压的关系，它反映了油藏向油井供油的能力。
表示产量与流压关系的曲线称为流入动态曲线(Inflow Performance Relationship curve)，简称IPR曲线，也称指示曲线(Index Curve)一. 单相液流的流入动态根据达西定律，油井的流动方程为：)(wf r o P P J q -= （1.1-1）J 称为采油指数。
它是一个反映油层性质、流体参数、完井条件及泄油面积等与产量之间的关系的综合指标。
其数值等于单位压差下的油井产量。
因而可用J 的数值来评价和分析油井的生产能力。
一般都是用系统试井资料来求得采油指数，只要测得3～5个稳定工作制度下的产量及其流压，便可绘制该井的IPR 曲线。
