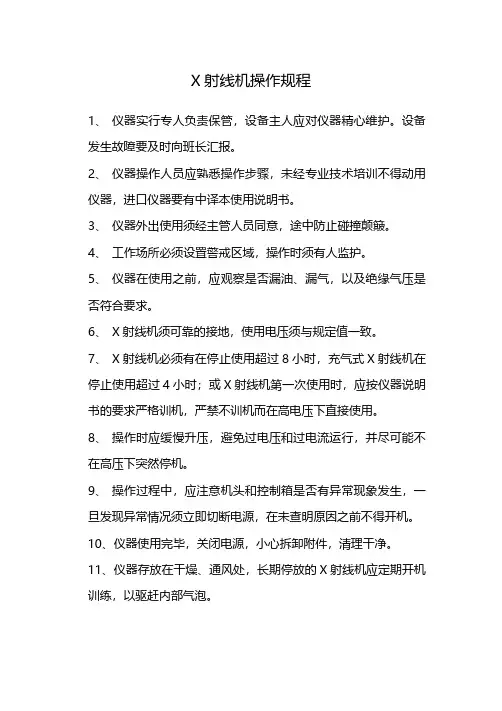

一、X射线机操作规程
1 简述
首先接通电源，使灯丝预热。把电压和电流旋钮均调至最小位置，对第一次使用或间歇
多日再次使用的X射线探伤机必须按说明书的要求进行训练，以保证X射线管工作正常、稳
定，训练结束后可正式工作。若在训练过程中发现异常现象时应排除再重新进行训练，待训
练正常后才能开始正式工作。
个人收集整理 勿做商业用途
2 使用方法
2.1 把X射线发生器的射线窗上对着被检部位，用中心架对准被检测部位的中心，暗盒
必须紧贴被检部位的背面；
个人收集整理 勿做商业用途
2.2 根据被检工作，选择合适的曝光条件进行透照；
2.3 在每次曝光结束前15秒左右，操纵箱内的蜂鸣器发出预报声音后，应将电压和电流
缓慢调至最小位置，机器自动停止高压；
个人收集整理 勿做商业用途
2.4 工作过程中，要严密注视操纵箱面板上的各种指示，若电压波动较大，应随时进行
调整；
2.5 工作结束后，应先关灯丝再工作5-10分钟，使射线管得到充分冷却。
3 维护
3.1应放置在通风干燥处，切忌潮湿、雨淋、高温、保护好绝缘性能；
3.2 避免剧烈震动，以免损坏元件或使接头松动；
3.3保持清洁，以免尘埃等污损元件或引起短路和接触不良；
3.4如发现接线头松动或接触不良应及时排除；
3.5使用中要经常注意仪器的指示元件是否完好，如发现异常应查明原因排除后再使用；
3.6各旋钮操作时不要用力过猛；
3.7注意耦变压器调动触头接触是否完好，如有尘埃及跳火现象等应用酒精等擦干净后再
使用；
3.8使用时，应将电源电压调至220伏附近；
3.9机器的高压开动时，定时器不可倒拨，以免损坏内部元件；
3.10机器使用完毕后，各旋钮应调至最小位置。
个人收集整理 仅供参考学习
2 / 4
二、γ射线机操作规程
1 目的
本规程规定了γ射线进行探伤检验的使用范围、检验人员职责、操作（方法）步骤及安
全注意事项。
2 使用范围
仅限于公司在检测工程的射线检验中使用。
3 职责
3.1检测部负责人以及该探伤机专责人负责其日常使用、维护保养，并应做好使用、维护
保养记录；
3.2 操作者：必须取得该项无损检测资格证书者，同时安全教育（专业安全教育）、体
检（专业体检）合格者，方可从事此项工作。
个人收集整理 勿做商业用途
4 操作（方法）步骤
4.1 γ射线机使用前，应做如下检查：
a）输源管是否明显变形；连接接头是否安全可靠；操作驱动机构是否灵活，操作手柄是
否在初始位置；
b）监护仪器是否能够正常工作。
4.2 根据实际情况（如材质、规格），利用γ源计算器或计算尺计算最佳曝光时间；
4.3铺设输源管道，使输源管道弯曲半径大于300mm；使γ源曝光头与实际焦点重合；
4.4 打开安全锁，将旋钮转到‘连接’处，然后卸下端盖使探伤机的阴接头与阳接头（输
源管）相连，取出源顶瓣，将探伤机输出端与输源管连接，将旋钮转到‘工作’处；
个人收集整
理 勿做商业用途
4.5 摇动驱动手柄，将射线源送到曝光位置，即顶点。此时记录行程数字应与输源管长
度相对应。送源过程中必须使用射线报警器或计量监测仪全程监测；
个人收集整理 勿做商业用途
4.6 曝光结束后，收源步骤如下：
a）反向摇动手柄至不动，行程显示为0值，即射源已收回；
b）卸下前部输源管，上好源顶瓣。将旋钮转到‘连接’位置，取下连接定位环，从阴接
头中取出阳接头。盖上端盖，取下钥匙。整个使用射源工作结束；
个人收集整理 勿做商业用途
个人收集整理 仅供参考学习
3 / 4
c）应注意收回射线源的过程，必须使用监测仪进行监测。
5 安全注意事项
5.1 对检验人员的要求：
a）施工现场使用射源时，不允许未经培训的检验人员进行操作。在操作该机之前，必须
熟悉该机操作过程，熟读使用说明书。实际操作时必须有一位熟悉该机的操作人员在场；
个人
收集整理 勿做商业用途
b）该机必须由专人保管，单独存放，任何人不得随意拆卸。
5.2 透照区域的警戒：
a）探伤区域必须设围栏、警告牌及指定专人监护，严禁非工作人员进入，绝对保障人身
安全（注：现按半径R1=10m，R2=25m或按剂量当量D1=50mR/h，D2=5mR/h，经监测仪核准后，
划定透照区和监视区）；
个人收集整理 勿做商业用途
b）严禁非探伤人员步入透照区，公众可在监视区内通过，但不能停留，遇特殊情况，必
须采取特殊措施后方可通过。射源处于工作状态时，工作人员严禁离开现场。
个人收集整理 勿做商
业用途
5.3 检验中的要求：
a）射源探伤时，每次射源的运送与收回，均应用监测仪或警报器，核实源是否处于正确
位置，发现异常应及时向领班人报告；
个人收集整理 勿做商业用途
b）射源应由一人操作，一人监护。如发生卡源，应在采取防护措施后方可处理；
c）在高处进行射源探伤时，应搭设工作平台，并采取防止射源坠落的可靠措施；
d）必要时，用≥5mm铅板将射线屏蔽起来;
5.4 射源事故预防措施：
a）如发生射源掉落事故，应立即撤离现场全部人员，设专人守卫。同时应立即组织公众
撤离现场,派人保护与封闭事故现场,同时上报领导及有关部门及时处理；
个人收集整理 勿做商业用途
b）射源丢失或被盗时应保护好现场，立即报告公安保卫部门和环保部门查
