Aspen Plus V8.4查混合物质的物性使用范例
aspenplusv8.4查混合物质的物性使用范例
Aspen Plus检查混合物质的物理性质并使用示例
1、setupcunitsetsc选择si（国际单位制）或者“new”新建一个
2.设置规格CglobalCglobalUnitSet选择公司CglobalSettingsCvalidPhase选择状态
6、methodscspecificationscglobalcmethodnamec选择合适的物性计算方法，可以在plus的帮助f1里找到这方面的指导
7.PropertySetsNewCenterId输入参数包的名称
8、上面点击search之后会打开下面的searchphysicalproperties，输入想要查找的物性名字，search，双击完成添加；然后设置单位。
（添加多个物性时会出现下图2，我做过1个验证，发现一个物性包里包含多个参数，和一个物性包里只有一个参数，结算结果显示两个物性包里这个参数是相同的）。
完成后如下图3.
9.有时，限定符将显示红色，提示选择适当的材质状态
10、analysisc选择界面右上方analysis中的pure/binary/mixture，本。
aspen不同流程段物性方法Aspen provides different process segment physical property methods to allow users to accurately model various chemical processes. These methods play a crucial role in determining the behavior of components within a process, such as their phase compositions and phase equilibria. By utilizing these methods, engineers and scientists can effectively design, analyze, and optimize chemical processes to achieve desired outcomes.Aspen的不同流程段物性方法提供了准确建模各种化学过程的工具。
这些方法对于确定过程中组分的行为，如相组成和相平衡，具有至关重要的作用。
通过利用这些方法，工程师和科学家可以有效地设计、分析和优化化学过程，以实现预期的结果。
One of the key aspects of Aspen's physical property methods is their ability to accurately predict the thermodynamic properties of components under different conditions. This allows users to simulate a wide range of industrial processes with confidence in the accuracyof the results. By incorporating these methods into their simulations,users can make informed decisions based on reliable data and ensure the success of their projects.Aspen的物性方法的一个关键方面是它们能够准确预测不同条件下组分的热力学性质。

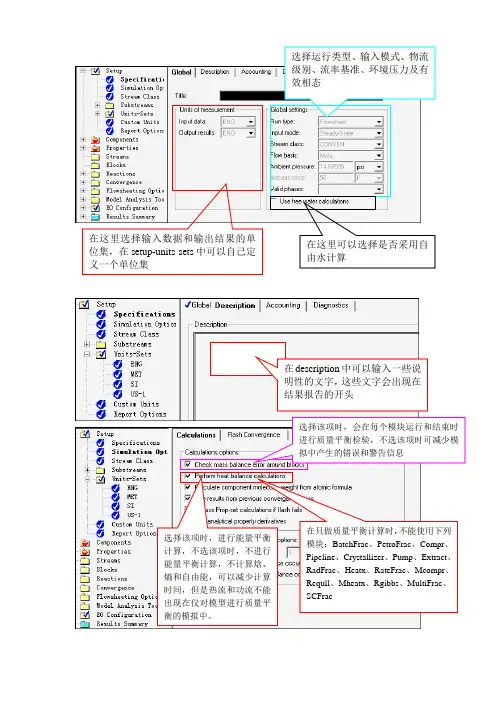

在这里选择输入数据和输出结果的单位集，在setup-units sets中可以自己定义一个单位集选择运行类型、输入模式、物流级别、流率基准、环境压力及有效相态在这里可以选择是否采用自由水计算在description中可以输入一些说明性的文字，这些文字会出现在结果报告的开头选择该项时，会在每个模块运行和结束时进行质量平衡检验，不选该项时可减少模拟中产生的错误和警告信息选择该项时，进行能量平衡计算，不选该项时，不进行能量平衡计算，不计算焓、熵和自由能，可以减少计算时间，但是热流和功流不能出现在仅对模型进行质量平衡的模拟中。
在只做质量平衡计算时，不能使用下列模块：BatchFrac、PetroFrac、Compr、Pipeline、Crystallizer、Pump、Extract、RadFrac、Heatx、RateFrac、Mcompr、Requll、Mheatx、Rgibbs、MultiFrac、SCFrac选择该项，通过分子式和原子量来计算模拟中所有组分的分子量，如果不选择该项，就采用aspenplus数据库中的分子量。
但数据库中的分子量对于一些原子平衡非常重要的应用来说，还不够准确，如反应器模型选择该项，将使用以前计算过程的结果作为初值。
若不选择该项，必须在每个新的计算过程中，进行初始化或使用初始估值。
闪蒸失败时绕过Prop-Set计算，选择该项，如果出现闪蒸失败，将不计算Prop-Set。
如果在出现闪蒸错误的情况下计算Prop-Set，那么物性集的计算是不可靠的，而且可能产生进一步的错误。
检查化学反应计量系数。
如果规定了化学反应计量系数，aspenplus在化学计量系数和组分分子量的基础上检查化学计量的质量平衡。
在质量平衡容差框中可以规定质量平衡的化学计量检查的绝对容差，缺省值是1kg/kgmole。
在这两个单选按钮中，可以选择如果发生质量不平衡，在输入解释期间是给出一个错误还是警告。
在这里规定闪蒸计算的温度和压力的上下限值。

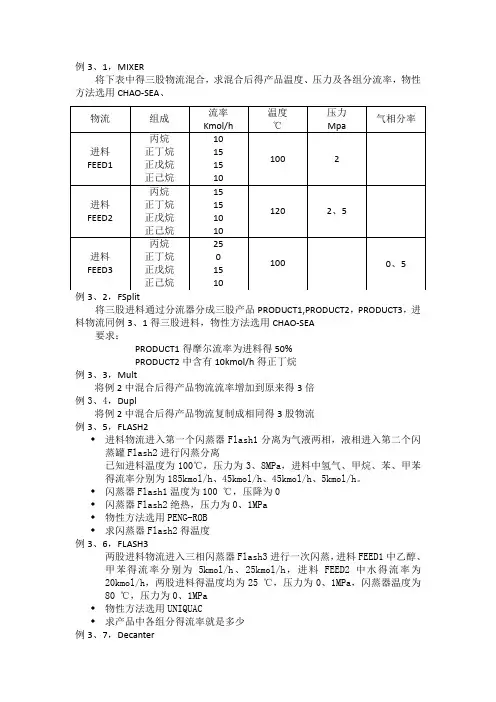

例3、1，MIXER将下表中得三股物流混合，求混合后得产品温度、压力及各组分流率，物性方法选用CHAO-SEA、将三股进料通过分流器分成三股产品PRODUCT1,PRODUCT2，PRODUCT3，进料物流同例3、1得三股进料，物性方法选用CHAO-SEA要求：PRODUCT1得摩尔流率为进料得50%PRODUCT2中含有10kmol/h得正丁烷例3、3，Mult将例2中混合后得产品物流流率增加到原来得3倍例3、4，Dupl将例2中混合后得产品物流复制成相同得3股物流例3、5，FLASH2♦进料物流进入第一个闪蒸器Flash1分离为气液两相，液相进入第二个闪蒸罐Flash2进行闪蒸分离已知进料温度为100℃，压力为3、8MPa，进料中氢气、甲烷、苯、甲苯得流率分别为185kmol/h、45kmol/h、45kmol/h、5kmol/h。
♦闪蒸器Flash1温度为100 ℃，压降为0♦闪蒸器Flash2绝热，压力为0、1MPa♦物性方法选用PENG-ROB♦求闪蒸器Flash2得温度例3、6，FLASH3两股进料物流进入三相闪蒸器Flash3进行一次闪蒸，进料FEED1中乙醇、甲苯得流率分别为5kmol/h、25kmol/h，进料FEED2中水得流率为20kmol/h，两股进料得温度均为25 ℃，压力为0、1MPa，闪蒸器温度为80 ℃，压力为0、1MPa♦物性方法选用UNIQUAC♦求产品中各组分得流率就是多少例3、7，Decanter♦两股进料物流进入液-液分相器进行液-液分离进料FEED1中乙醇、甲苯得流率分别为5kmol/h、25kmol/h，进料FEED2中水得流率为20kmol/h，两股进料得温度均为25 ℃，压力为0、1MPa ♦液-液分相器得温度为25 ℃，压力为0、1MPa，乙醇得分离效率为0、9 ♦求出口物流中各组分得流率就是多少例3、8，Sep采用组分分离器Sep将一股温度为70 ℃，压力为0、1MPa得进料物流分离成两股产品，进料中甲醇、水、乙醇得流率分别为50kmol/h，100kmol/h，150kmol/h♦要求塔顶产品流率为50kmol/h，甲醇得摩尔分数为0、95，乙醇得摩尔分数为0、04♦物性方法采用UNIQUAC♦求塔底产品得流率与组成例3、9，Sep2混合物流FEED1与FEED2，采用物流复制器DUPL将混合后得进料复制成三股后，分别进入三个两相闪蒸器进行绝热恒温闪蒸。
