塔式起重机基础验收及相关资料

塔吊安装报验流程塔吊安装报验流程一、建筑施工单位现场确定塔吊（施工升降机）型号1、建筑施工单位施工现场确定塔吊（施工升降机）型号，（项目部提前1个月报计划新设备备案需要时间）；2、确定租赁单位，租赁单位确定设备厂家，购买设备，租赁单位负责质安站备案（设备备案等费用租赁单位承担）；3、项目部使用旧设备，安装前需第三方检测（有资质的检测单位），租赁单位负责，检测费用（700元）由租赁单位负责。

目前质安站规定两家：日照市宏特建筑起重机械设备检测有限公司和江苏省永晋特种设备检测有限公司。

（日照检测公司较好）4、按照质安站要求：塔吊安装监控系统（费用由公司、项目、租赁单位协商解决）5、确定安装单位；6、制定安装方案。

二、租赁公司提供塔吊全套资料（一）、建筑施工单位施工现场确定塔吊（施工升降机）型号、租赁、安装单位，制定安装方案（二）、由租赁单位提供全套资料塔式起重机械： 1、产品合格证 2、制造监督检验证书3、产品说明书4、产品型式试验报告 5、产品备案证明6、产品备案证书7、制造单位许可证施工升降机：1、产品合格证2、制造监督检验证书 3、产品说明书4、产品型式试验报告5、产品备案证明6、产品备案证书7、制造单位许可证8、防坠安全器报告三、项目部提供工程概况、塔吊资料1、项目部提供工程概况、塔吊资料告知安装单位安装单位编制安拆资料告知表（签字盖章项目经理执业印章）；2、安装单位资料编制告知资料完成后由项目部初审（签字）报分公司安全科-报总公司安全部审核- 由总工办审批-盖章（项目经理执业印章、租赁单位公章、施工单位公章）返回项目部-监理审核签字盖章。

3、施工单位确定设备安装位置；4、塔吊基础施工（塔式起重机地基基础验收资料，塔吊基础回弹记录表，包括地基基础勘察报告、钢筋隐蔽验收记录）。

四、安装公司质安站办理塔吊安装告知手续（塔吊进场前需要资料）告知时需附塔吊基础试块报告和钢筋材料合格报告。

安装前质安站施工现场塔吊基础检查、验收合格资料，塔吊安装前检测报告。

塔式起重机混凝土基础工程技术标准塔式起重机混凝土基础工程技术标准，这是啥玩意儿？俺们老百姓听都没听说过。

不过，既然是标准，那肯定得有点儿讲究。

别急，听俺慢慢道来。

咱们得知道塔式起重机是个啥东西。

简单来说，它就是一种高高的机器，长得像个大柱子，上面有个小平台，可以吊东西。

这玩意儿在工地上可厉害了，可以把重物轻松地吊到天上去。

要想让这个大柱子稳稳地立在地上，还得靠它下面的那个大家伙——混凝土基础。

混凝土基础，就是把水泥、沙子、石头等材料搅和在一起，浇筑成一个大大的块状物，然后埋在地下。

这样一来，塔式起重机的“脚”就有了坚实的支撑，就不会晃来晃去了。

这个混凝土基础可不是随便捣鼓出来的，得按照一定的标准和技术来施工。

这个标准是干啥用的呢？简单来说，就是为了保证塔式起重机混凝土基础的质量和安全。

毕竟，要是基础不牢，整个塔式起重机都会摇摇欲坠，甚至倒塌。

这个标准里有很多规定和要求，比如说混凝土的配合比、浇筑的方法、养护的时间等等。

这些规定都是为了让基础更加坚固、稳定。

现在俺们来聊聊这个标准的构成。

它分为三个部分：第一部分是基本要求，主要是对塔式起重机混凝土基础的基本概念、设计、施工、验收等方面进行规定；第二部分是技术要求，主要是对混凝土的配合比、强度等级、浇筑方法、养护时间等方面进行规定；第三部分是质量检验与评定，主要是对混凝土基础的质量进行检验和评定的方法和标准进行规定。

俺们来详细说说这三个部分的内容。

第一部分的基本要求，主要涉及到塔式起重机混凝土基础的设计和施工两个方面。

设计方面，要求根据塔式起重机的性能参数和使用条件，确定合适的基础尺寸和形状；施工方面，要求按照设计要求进行施工，确保基础的质量和安全。

还要求对基础进行定期检查和维护，及时发现和处理问题。

第二部分的技术要求，主要涉及到混凝土的配合比、强度等级、浇筑方法、养护时间等方面。

配合比方面，要求根据不同的工程特点和要求，选择合适的水泥、沙子、石子等材料的配合比；强度等级方面，要求按照规定的强度等级进行浇筑和养护；浇筑方法方面，要求采用合适的浇筑方式和工具；养护时间方面，要求按照规定的时间进行养护，以保证混凝土的强度发展。

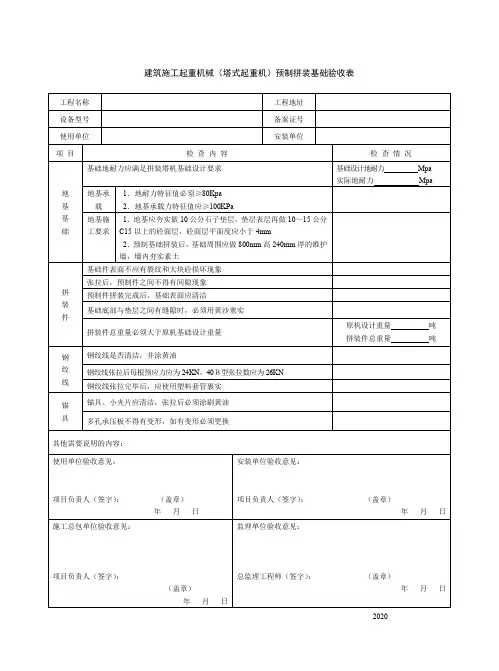

建筑施工起重机械（塔式起重机）预制拼装基础验收表
2020
工程名称 工程地址
设备型号 备案证号 使用单位
安装单位
项 目
检 查 内 容
检 查 情 况
地 基 基 础
基础地耐力应满足拼装塔机基础设计要求
基础设计地耐力 Mpa 实际地耐力 Mpa 地基承载 1．地耐力特征值必须≥80Kpa 2．地基承载力特征值应≥100KPa
地基施工要求
1．地基应夯实做10公分石子垫层，垫层表层再做10～15公分C15以上的砼面层，砼面层平面度应小于4mm
2．预制基础拼装后，基础周围应做800mm 高240mm 厚的维护墙，墙内夯实素土
拼 装 件
基础件表面不应有裂纹和大块砼损坏现象 张拉后，预制件之间不得有间隙现象
预制件拼装完成后，基础表面应清洁
基础底部与垫层之间有缝隙时，必须用黄沙塞实
拼装件总重量必须大于原机基础设计重量
原机设计重量 吨 拼装件总重量 吨 钢 绞 线 钢绞线是否清洁，并涂黄油
钢绞线张拉后每根预应力应为24KN ，40Ｂ型张拉数应为26KN 钢绞线张拉完毕后，应使用塑料套管裹实
锚 具
锚具、小夹片应清洁，张拉后必须涂刷黄油 多孔承压板不得有变形，如有变形必须更换
其他需要说明的内容： 使用单位验收意见：
项目负责人（签字）： （盖章） 年 月 日 安装单位验收意见：
项目负责人（签字）： （盖章）
年 月 日
施工总包单位验收意见：
项目负责人（签字）：
（盖章）
年 月 日
监理单位验收意见：
总监理工程师（签字）： （盖章）
年 月 日。

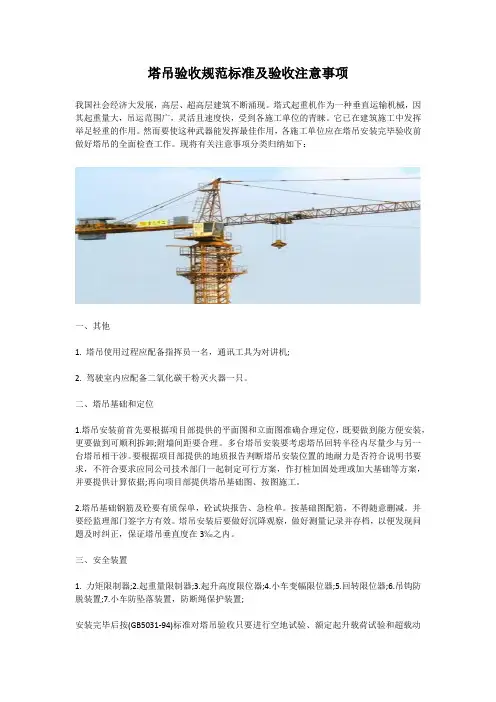

塔吊验收规范标准及验收注意事项我国社会经济大发展，高层、超高层建筑不断涌现。

塔式起重机作为一种垂直运输机械，因其起重量大，吊运范围广，灵活且速度快，受到各施工单位的青睐。

它已在建筑施工中发挥举足轻重的作用。

然而要使这种武器能发挥最佳作用，各施工单位应在塔吊安装完毕验收前做好塔吊的全面检查工作。

现将有关注意事项分类归纳如下：一、其他1. 塔吊使用过程应配备指挥员一名，通讯工具为对讲机;2. 驾驶室内应配备二氧化碳干粉灭火器一只。

二、塔吊基础和定位1.塔吊安装前首先要根据项目部提供的平面图和立面图准确合理定位，既要做到能方便安装，更要做到可顺利拆卸;附墙间距要合理。

多台塔吊安装要考虑塔吊回转半径内尽量少与另一台塔吊相干涉。

要根据项目部提供的地质报告判断塔吊安装位置的地耐力是否符合说明书要求，不符合要求应同公司技术部门一起制定可行方案，作打桩加固处理或加大基础等方案，并要提供计算依据;再向项目部提供塔吊基础图、按图施工。

2.塔吊基础钢筋及砼要有质保单，砼试块报告、急检单。

按基础图配筋，不得随意删减。

并要经监理部门签字方有效。

塔吊安装后要做好沉降观察，做好测量记录并存档，以便发现问题及时纠正，保证塔吊垂直度在3‰之内。

三、安全装置1. 力矩限制器;2.起重量限制器;3.起升高度限位器;4.小车变幅限位器;5.回转限位器;6.吊钩防脱装置;7.小车防坠落装置，防断绳保护装置;安装完毕后按(GB5031-94)标准对塔吊验收只要进行空地试验、额定起升载荷试验和超载动态试验，新装机要进行超静载试验和绝缘试验。

此外检查：1. 各连接部位开口销是否齐全，分叉;连接销子是否与厂家所配符合，材质是否符合要求;2. 制动刹车盘(包括起升、回转、小车)是否有过度磨损，间隙要调整好;3. 钢丝绳及绳夹是否符合规范使用要求，达到报废标准的一律应予报废，绳夹大小距离方向应符合规范规定。

上述三项应在塔吊整体吊装前认真检查，以免安装时返工。
