涡电流检测工件表面裂纹

列举电涡流式传感器的应用场合
电涡流式传感器是一种利用涡流效应测量物体表面缺陷、硬度、形态等特性的传感器。

电涡流式传感器应用广泛，以下是其主要应用场合：
1. 金属表面缺陷检测
电涡流式传感器可以检测金属表面的缺陷，如裂纹、孔洞、毛刺等。

应用于机械制造、汽车、航空航天等行业的产品质量检测及生产过程控制中。

2. 金属硬度检测
电涡流式传感器可以检测金属的硬度，主要应用于金属材料的硬度检测和分析。

3. 金属零件尺寸检测
电涡流式传感器可以测量金属零件的尺寸和形状，可以应用于測量有突起和凹陷的零件。

4. 金属疲劳损伤检测
5. 电动机缺陷检测
电涡流式传感器可以检测电动机转子上绝缘缺陷，例如裂痕、孔洞等，用于电动机的
生产质量控制。

6. 地下管道检测
电涡流式传感器可以检测地下管道中的缝隙、裂缝和铸造缺陷，用于管道安全控制和
维护。

总之，电涡流式传感器是一种非常实用的传感器，应用范围广泛，被广泛应用于金属
制造、物流、车辆、电子、电力等各个领域。

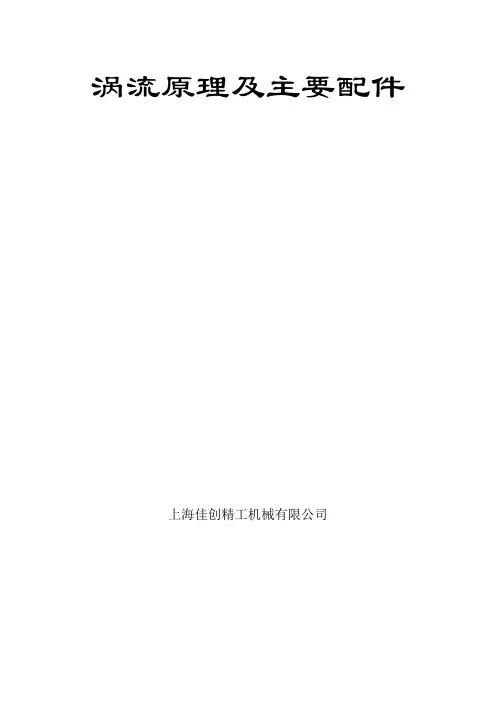

涡流原理及主要配件上海佳创精工机械有限公司一、概述1.1 涡流检测的原理涡流检测就是运用电磁感应原理，将激励信号加到探头线圈，当探头接近金属表面时，线圈周围的交变磁场在金属表面产生感应电流。

对于平板金属，感应电流的流向是以线圈同心的圆形，形似漩涡，成为涡流。

涡流的大小、相位及流动形式受到试件导电性能的影响。

涡流也会产生一个磁场，这个磁场反过来又会使检测线圈的阻抗发生变化。

因此当导体表面或近表面出现缺陷或测量的金属材料发生变化时，将影响到涡流的强度和分布，涡流的变化又引起了检测线圈电压和阻抗的变化，根据这一变化，就可以间接地知道导体内缺陷的存在及金属材料的性能是否有变化。

1.2 涡流检测技术的特点涡流检测时一种应用较为广泛的无损检测技术，它具有如下技术特点：●检测速度快，且易于实现自动化。

●表面、亚表面缺陷检出灵敏度高。

●能在高温状态下进行检测。

●抑制多种干扰因素。

涡流检测的对象必须是导电材料，且不适用于检测金属材料深层的内部缺陷，这是涡流检测在应用上的局限所在。

其次，涡流检测至今仍处于当量比较阶段，对缺陷作出准确的定性定量判断技术尚待开发研究。

1.3 涡流的探伤及材质分选涡流法可以用来测量非金属表面层的电导率，也可以用来检验与电导率数值有对应关系的性能，如化学成分和组织状态等。

因此，涡流检测可以成功地用于按牌号分选合金，检验材料热处理质量及机械性能等。

涡流探伤不仅对于导电材料表面上或近表面的裂纹、孔洞以及其它类型的缺陷，涡流实验具有良好的检测灵敏度并能提供缺陷深度的信息，还可以发现于薄的油漆层或涂层下的这些缺陷。

涡流检测仪的操作请参考《多频多通道智能数字涡流检测仪操作使用说明书》。

二、主要配置清单。

涡流探伤原理涡流探伤是一种常用的无损检测方法，它通过利用涡流感应原理来检测材料中的缺陷和异物。

涡流探伤原理的核心是利用交变磁场产生涡流，通过检测涡流感应电阻的变化来判断材料是否存在缺陷。

本文将从涡流探伤的基本原理、应用领域和优缺点等方面进行介绍。

涡流探伤的基本原理是利用交变磁场在导体中产生涡流的现象。

当导体材料表面存在缺陷或异物时，其导电性会发生变化，从而影响涡流感应电阻的大小。

通过测量涡流感应电阻的变化，可以判断材料中的缺陷情况。

涡流探伤可以对导电性材料进行检测，如金属、合金等，对于非导电性材料则需要进行表面导电处理后才能进行检测。

涡流探伤在航空航天、汽车制造、铁路运输、核工业等领域有着广泛的应用。

在航空航天领域，涡流探伤常用于飞机发动机叶片、机身结构等零部件的缺陷检测，可以及时发现隐藏在材料内部的裂纹、气孔等缺陷，确保飞机的安全飞行。

在汽车制造领域，涡流探伤可以用于发动机零部件、制动系统等的缺陷检测，提高汽车的质量和安全性。

涡流探伤的优点是检测速度快、无损伤、对表面涂层无影响，可以实现自动化检测，提高工作效率。

然而，涡流探伤也存在一些局限性，如只能检测表面附近的缺陷，不能检测材料内部的缺陷；对于非导电性材料需要进行特殊处理才能进行检测；对材料的形状和尺寸有一定的要求。

总的来说，涡流探伤是一种非常有效的无损检测方法，可以广泛应用于工业生产中，帮助生产企业提高产品质量，确保产品安全。

随着科学技术的不断发展，涡流探伤技术也在不断完善，相信在未来会有更多的应用场景和更高的检测精度。

通过本文的介绍，相信读者对涡流探伤的原理、应用领域和优缺点有了更深入的了解。

涡流探伤作为一种重要的无损检测方法，对于工业生产具有重要的意义，希望能够得到更广泛的应用和进一步的发展。

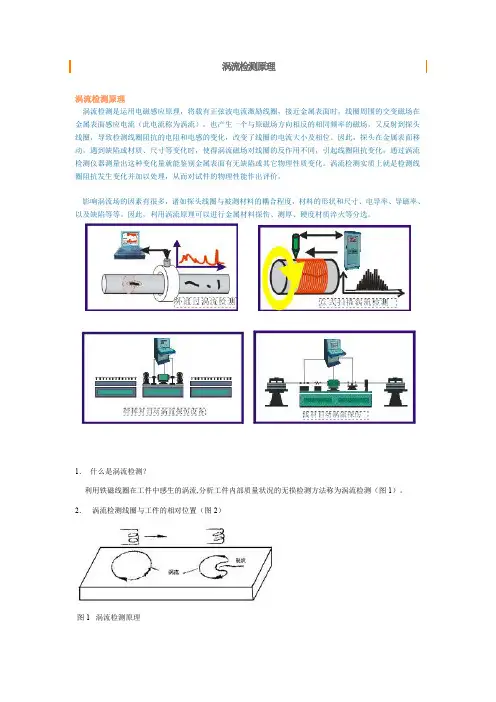

涡流检测原理涡流检测是运用电磁感应原理，将载有正弦波电流激励线圈，接近金属表面时，线圈周围的交变磁场在金属表面感应电流（此电流称为涡流）。

也产生一个与原磁场方向相反的相同频率的磁场。

又反射到探头线圈，导致检测线圈阻抗的电阻和电感的变化，改变了线圈的电流大小及相位。

因此，探头在金属表面移动，遇到缺陷或材质、尺寸等变化时，使得涡流磁场对线圈的反作用不同，引起线圈阻抗变化，通过涡流检测仪器测量出这种变化量就能鉴别金属表面有无缺陷或其它物理性质变化。

涡流检测实质上就是检测线圈阻抗发生变化并加以处理，从而对试件的物理性能作出评价。

影响涡流场的因素有很多，诸如探头线圈与被测材料的耦合程度，材料的形状和尺寸、电导率、导磁率、以及缺陷等等。

因此，利用涡流原理可以进行金属材料探伤、测厚、硬度材质淬火等分选。

1．什么是涡流检测？利用铁磁线圈在工件中感生的涡流,分析工件内部质量状况的无损检测方法称为涡流检测（图1）。

2．涡流检测线圈与工件的相对位置（图2）图1 涡流检测原理图2 涡流线圈与工件的三种位置涡流检测是建立在电磁感应原理基础之上的一种无损检测方法，它适用于导电材料，如果我们把一块导体置于交变磁场之中，在导体中就有感应电流存在，即产生涡流，由于导体自身各种因素(如电导率、磁导率、形状、尺寸和缺陷等)的变化会导致感应电流的变化，利用这种现象而判知导体性质、状态的检测方法，叫做涡流检测方法。

在涡流探伤中，是靠检测线圈来建立交变磁场;把能量传递给被检导体;同时又通过涡流所建立的交变磁场来获得被检测导体中的质量信息。

所以说，检测线圈是一种换能器。

检测线圈的形状、尺寸和技术参数对于最终检测是至关重要的。

在涡流探伤中，往往是根据被检测的形状，尺寸、材质和质量要求(检测标准)等来选定检测线圈的种类。

常用的检测线圈有三类：穿过式线圈; 穿过式线圈是将被检测试样放在线圈内进行检测的线圈，适用于管、棒、线材的探伤。

由于线圈产生的磁场首先作用在试样外壁，因此检出外壁缺陷的效果较好，内壁缺陷的检测是利用的渗透来进行的。

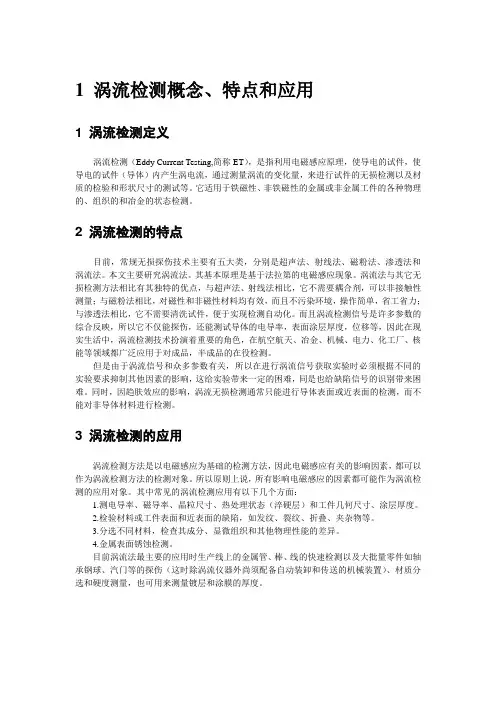

1 涡流检测概念、特点和应用1 涡流检测定义涡流检测（Eddy Current Testing,简称ET），是指利用电磁感应原理，使导电的试件，使导电的试件（导体）内产生涡电流，通过测量涡流的变化量，来进行试件的无损检测以及材质的检验和形状尺寸的测试等。

它适用于铁磁性、非铁磁性的金属或非金属工件的各种物理的、组织的和冶金的状态检测。

2 涡流检测的特点目前，常规无损探伤技术主要有五大类，分别是超声法、射线法、磁粉法、渗透法和涡流法。

本文主要研究涡流法。

其基本原理是基于法拉第的电磁感应现象。

涡流法与其它无损检测方法相比有其独特的优点，与超声法、射线法相比，它不需要耦合剂，可以非接触性测量；与磁粉法相比，对磁性和非磁性材料均有效，而且不污染环境，操作简单，省工省力；与渗透法相比，它不需要清洗试件，便于实现检测自动化。

而且涡流检测信号是许多参数的综合反映，所以它不仅能探伤，还能测试导体的电导率，表面涂层厚度，位移等，因此在现实生活中，涡流检测技术扮演着重要的角色，在航空航天、冶金、机械、电力、化工厂、核能等领域都广泛应用于对成品，半成品的在役检测。

但是由于涡流信号和众多参数有关，所以在进行涡流信号获取实验时必须根据不同的实验要求抑制其他因素的影响，这给实验带来一定的困难，同是也给缺陷信号的识别带来困难。

同时，因趋肤效应的影响，涡流无损检测通常只能进行导体表面或近表面的检测，而不能对非导体材料进行检测。

3 涡流检测的应用涡流检测方法是以电磁感应为基础的检测方法，因此电磁感应有关的影响因素，都可以作为涡流检测方法的检测对象。

所以原则上说，所有影响电磁感应的因素都可能作为涡流检测的应用对象。

其中常见的涡流检测应用有以下几个方面：1.测电导率、磁导率、晶粒尺寸、热处理状态（淬硬层）和工件几何尺寸、涂层厚度。

2.检验材料或工件表面和近表面的缺陷，如发纹、裂纹、折叠、夹杂物等。

3.分选不同材料，检查其成分、显微组织和其他物理性能的差异。

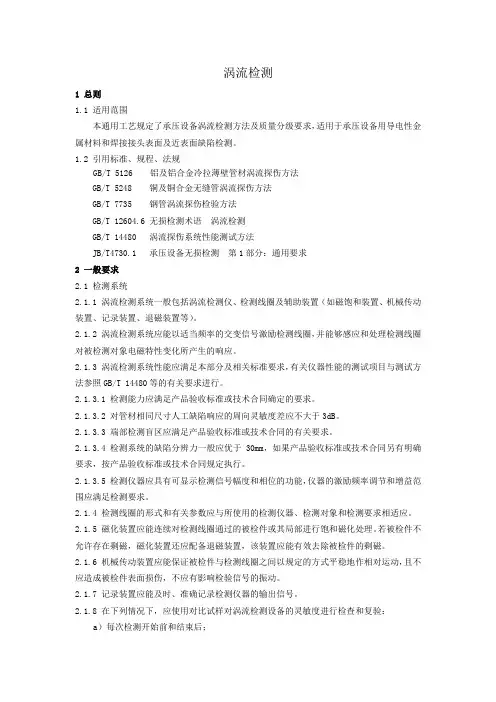

涡流检测1 总则1.1 适用范围本通用工艺规定了承压设备涡流检测方法及质量分级要求，适用于承压设备用导电性金属材料和焊接接头表面及近表面缺陷检测。

1.2 引用标准、规程、法规GB/T 5126 铝及铝合金冷拉薄壁管材涡流探伤方法GB/T 5248 铜及铜合金无缝管涡流探伤方法GB/T 7735 钢管涡流探伤检验方法GB/T 12604.6 无损检测术语涡流检测GB/T 14480 涡流探伤系统性能测试方法JB/T4730.1 承压设备无损检测第1部分：通用要求2 一般要求2.1 检测系统2.1.1 涡流检测系统一般包括涡流检测仪、检测线圈及辅助装置（如磁饱和装置、机械传动装置、记录装置、退磁装置等）。

2.1.2 涡流检测系统应能以适当频率的交变信号激励检测线圈，并能够感应和处理检测线圈对被检测对象电磁特性变化所产生的响应。

2.1.3 涡流检测系统性能应满足本部分及相关标准要求，有关仪器性能的测试项目与测试方法参照GB/T 14480等的有关要求进行。

2.1.3.1 检测能力应满足产品验收标准或技术合同确定的要求。

2.1.3.2 对管材相同尺寸人工缺陷响应的周向灵敏度差应不大于3dB。

2.1.3.3 端部检测盲区应满足产品验收标准或技术合同的有关要求。

2.1.3.4 检测系统的缺陷分辨力一般应优于30mm，如果产品验收标准或技术合同另有明确要求，按产品验收标准或技术合同规定执行。

2.1.3.5 检测仪器应具有可显示检测信号幅度和相位的功能，仪器的激励频率调节和增益范围应满足检测要求。

2.1.4 检测线圈的形式和有关参数应与所使用的检测仪器、检测对象和检测要求相适应。

2.1.5 磁化装置应能连续对检测线圈通过的被检件或其局部进行饱和磁化处理。

若被检件不允许存在剩磁，磁化装置还应配备退磁装置，该装置应能有效去除被检件的剩磁。

2.1.6 机械传动装置应能保证被检件与检测线圈之间以规定的方式平稳地作相对运动，且不应造成被检件表面损伤，不应有影响检验信号的振动。

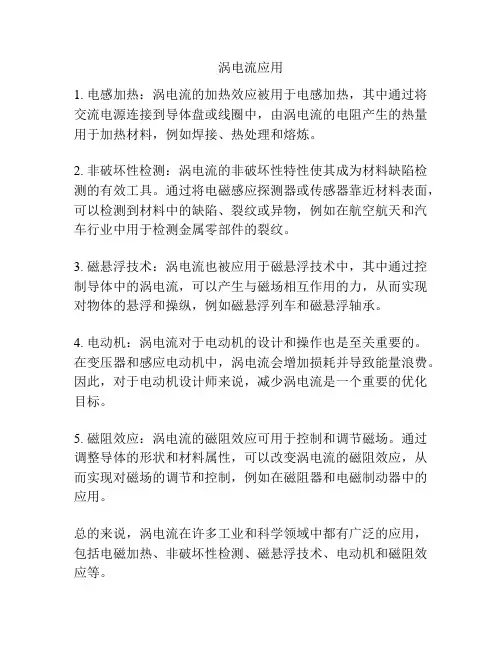

涡电流应用
1. 电感加热：涡电流的加热效应被用于电感加热，其中通过将交流电源连接到导体盘或线圈中，由涡电流的电阻产生的热量用于加热材料，例如焊接、热处理和熔炼。

2. 非破坏性检测：涡电流的非破坏性特性使其成为材料缺陷检测的有效工具。

通过将电磁感应探测器或传感器靠近材料表面，可以检测到材料中的缺陷、裂纹或异物，例如在航空航天和汽车行业中用于检测金属零部件的裂纹。

3. 磁悬浮技术：涡电流也被应用于磁悬浮技术中，其中通过控制导体中的涡电流，可以产生与磁场相互作用的力，从而实现对物体的悬浮和操纵，例如磁悬浮列车和磁悬浮轴承。

4. 电动机：涡电流对于电动机的设计和操作也是至关重要的。

在变压器和感应电动机中，涡电流会增加损耗并导致能量浪费。

因此，对于电动机设计师来说，减少涡电流是一个重要的优化目标。

5. 磁阻效应：涡电流的磁阻效应可用于控制和调节磁场。

通过调整导体的形状和材料属性，可以改变涡电流的磁阻效应，从而实现对磁场的调节和控制，例如在磁阻器和电磁制动器中的应用。

总的来说，涡电流在许多工业和科学领域中都有广泛的应用，包括电磁加热、非破坏性检测、磁悬浮技术、电动机和磁阻效应等。

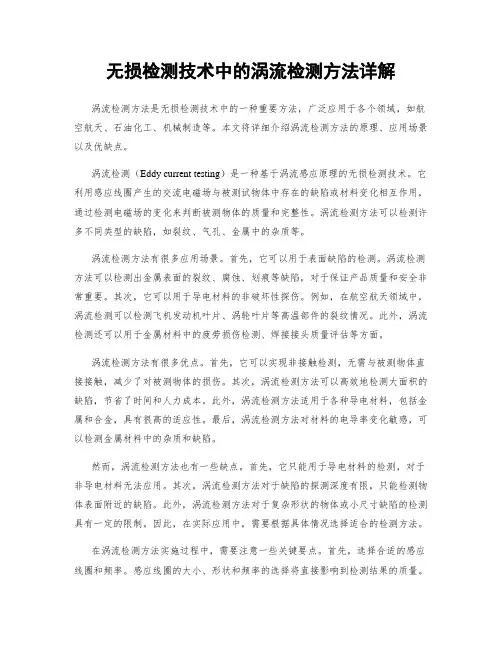

无损检测技术中的涡流检测方法详解涡流检测方法是无损检测技术中的一种重要方法，广泛应用于各个领域，如航空航天、石油化工、机械制造等。

本文将详细介绍涡流检测方法的原理、应用场景以及优缺点。

涡流检测（Eddy current testing）是一种基于涡流感应原理的无损检测技术。

它利用感应线圈产生的交流电磁场与被测试物体中存在的缺陷或材料变化相互作用，通过检测电磁场的变化来判断被测物体的质量和完整性。

涡流检测方法可以检测许多不同类型的缺陷，如裂纹、气孔、金属中的杂质等。

涡流检测方法有很多应用场景。

首先，它可以用于表面缺陷的检测。

涡流检测方法可以检测出金属表面的裂纹、腐蚀、划痕等缺陷，对于保证产品质量和安全非常重要。

其次，它可以用于导电材料的非破坏性探伤。

例如，在航空航天领域中，涡流检测可以检测飞机发动机叶片、涡轮叶片等高温部件的裂纹情况。

此外，涡流检测还可以用于金属材料中的疲劳损伤检测、焊接接头质量评估等方面。

涡流检测方法有很多优点。

首先，它可以实现非接触检测，无需与被测物体直接接触，减少了对被测物体的损伤。

其次，涡流检测方法可以高效地检测大面积的缺陷，节省了时间和人力成本。

此外，涡流检测方法适用于各种导电材料，包括金属和合金，具有很高的适应性。

最后，涡流检测方法对材料的电导率变化敏感，可以检测金属材料中的杂质和缺陷。

然而，涡流检测方法也有一些缺点。

首先，它只能用于导电材料的检测，对于非导电材料无法应用。

其次，涡流检测方法对于缺陷的探测深度有限，只能检测物体表面附近的缺陷。

此外，涡流检测方法对于复杂形状的物体或小尺寸缺陷的检测具有一定的限制。

因此，在实际应用中，需要根据具体情况选择适合的检测方法。

在涡流检测方法实施过程中，需要注意一些关键要点。

首先，选择合适的感应线圈和频率。

感应线圈的大小、形状和频率的选择将直接影响到检测结果的质量。

其次，设置合理的检测参数。

检测参数包括检测速度、灵敏度等，需要根据具体情况进行调整。

穿过式涡流检测是涡流检测的一种，而涡流检测又是无损检测的方法之一。

涡流会影响线圈电流，使其发生变化，这样就能检测到工件内是否存在缺陷。

下面我们就来看一看关于涡流检测的一些小知识，方面我们对其有更多的认知。

1、涡流检测的基本原理：将通有交流电的线圈置于待测的金属板上或套在待测的金属管外。

这时线圈内及其附近将产生交变磁场，使试件中产生呈旋涡状的感应交变电流，称为涡流。

涡流的分布和大小，除与线圈的形状和尺寸、交流电流的大小和频率等有关外，还取决于试件的电导率、磁导率、形状和尺寸、与线圈的距离以及表面有无裂纹缺陷等。

因而，在保持其他因素相对不变的条件下，用一探测线圈测量涡流所引起的磁场变化，可推知试件中涡流的大小和相位变化，进而获得有关电导率、缺陷、材质状况和其他物理量(如形状、尺寸等)的变化或缺陷存在等信息。

但由于涡流是交变电流，具有集肤效应，所检测到的信息仅能反映试件表面或近表面处的情况。

2、涡流检测的应用：按试件的形状和检测目的的不同，可采用不同形式的线圈,通常有穿过式、探头式和插入式线圈3种。

穿过式线圈用来检测管材、棒材和线材，它的内径略大于被检物件，使用时使被检物体以一定的速度在线圈内通过，可发现裂纹、夹杂、凹坑等缺陷。

探头式线圈适用于对试件进行局部探测。

应用时线圈置于金属板、管或其他零件上，可检查飞机起落撑杆内筒上和涡轮发动机叶片上的疲劳裂纹等。

插入式线圈也称内部探头，是放在管子或零件的孔内用来作内壁检测，可用于检查各种管道内壁的腐蚀程度等。

为了提高检测灵敏度，探头式和插入式线圈大多装有磁芯。

涡流法主要用于生产线上的金属管、棒、线的快速检测以及大批量零件如轴承钢球、汽门等的探伤（这时除涡流仪器外尚须配备自动装卸和传送的机械装置）、材质分选和硬度测量，也可用来测量镀层和涂膜的厚度。

3、涡流检测的优缺点：涡流检测时线圈不需与被测物直接接触，可进行高速检测,易于实现自动化,但不适用于形状复杂的零件,而且只能检测导电材料的表面和近表面缺陷,检测结果也易于受到材料本身及其他因素的干扰。
