常用螺纹规范对照表符号螺纹种类规范牙型角M 公制粗牙 ISO 261 60°S 细小螺丝 ISO R1501 60°UNC 统一牙粗牙 ISO 263 60°UNF 统一牙细牙 ISO 263 60°UNEF 统一牙特细牙 ISO 263 60°UN 统一牙固定牙 ISO 263 60°UNS 统一牙特殊牙 ----- 60°NC 美制牙粗牙 ANSI B1.1 60°NF 美制牙细牙 ANSI B1.1 60°NEF 美制牙特细牙 ANSI B1.1 60°N 美制牙固定牙 ANSI B1.1 60°NS 美制牙特殊牙 ANSI B1.1 60°BSW 英制牙粗牙 BS 84 55°BSF 英制牙细牙 BS 84 55°BC 自行车牙 JIS B0225 60°SM 针车用 JIS B0226 60°CTV 自行行车用风嘴 JIS D9422 60°TV 汽车用风嘴 JID D4207 60°BSC 英制自行车 BS 811 60°BA 英制小螺丝 BS 93 30°47°Tr 公制爱克母牙 ISO 2902 30°TW 爱克姆牙 JIS B0222 29°ACME 爱克姆牙 ANSI B1.5 29°STUB-ACME 浅牙爱克姆 ANSI B1.8 29°C 平行管用螺纹 ISO 228/1 55°BSPF 英制平行管螺纹 BS 2779 55°PF 英制平行管螺纹 IS B0202 55°R 管用推拔管用 ISO 7/1 55°1/16Rc 管用推拔内螺纹 ISO 7/1 55°1/16Rp 管用平行内螺纹 ISO 7/1 55°PT 推拔管用 JIS B0203 55°1/16PS 平行内螺纹 JIS B0203 55°BSP 英制管牙 BS 21.2779 55°NPT 美制一般推拔管用 ANSI B2.1 60°1/16 NPTR 美制栏杆接头用 ANSI B2.1 60°1/16 NPS 美制一般平行管用 ANSI B2.1 60°NPSM 美制平行管用装配器用 ANSI B2.1 60°NPSL 美制锁紧螺帽用 ANSI B2.1 60°NPSH 美制水管用 ANSI B2.1 60°NPSC 美制管接头用 ANSI B2.1 60°NH 美制消防水管用 ANSI B2.1 60°NPSF 美制干封管用平行内螺纹 ANSI B2.1 60°NPTI 美制干封管用平行 ANSI B2.1 60°NPTF 美制干封管用推拔 ANSI B2.1 60°1/16 NGT 美制瓦斯用推拔 ANSI B57.1 60°1/16 NGS 美制瓦斯用平行 ANSI B57.1 60°NGO 美制瓦斯用出口 ANSI B57.1 60°SGT 美制瓦斯用特殊 ANSI B57.1 60°1/8E 电灯泡用 JIS C7709 圆V 瓦斯桶凡而用 JIS B8245/6 55°3/26C 薄铜电线管用 JIS B0204 80°常用规格（公制）M1.2*0.25 M2.5*0.45 M6*0.75 M10*0.75M1.4*0.3 M2.6*0.45 M6*1 M10*1M1.6*0.35 M3*0.5 M7*0.75 M10*1.25M1.7*0.25 M3*0.6 M7*1 M10*1.5M1.7*0.35 M3.5*0.6 M8*0.75 M11*1M1.8*0.35 M4*0.5 M8*1 M11*1.5M2*0.4 M4*0.7 M8*1.25 12*1M2.2*0.45 M5*0.5 M9*1 M12*1.25M2.3*0.45 M5*0.8 M9*1.25 M12*1.5常用规格（美制）0-80UNF 5-40UNC 10-32UNF 5/16〃-32UNEF1-64UNC 5-44UNV 12-24UNC 3/8〃-16UNC1-72UNF 6-32UNC 12-28UNF 3/8〃-24UNF2-56UNC 6-40UNF 12-32UNEF 3/8〃-32UNEF2-64UNF 5/32〃-32UNC 1/4〃-20UNC 7/16〃-14UNC 3-48UNC 8-32UNC 1/4〃-28UNF 7/16〃-20UNF3-56UNF 8-36UNF 1/4〃-32UNEF 7/16〃-28UNEF4-40UNC 3/16〃-24UNC 5/16〃-18UNC 1/2〃-13UNC 4-48UNF 10-24UNC 5/16〃-24UNF 1/2〃-20UNF常用规格（英制）1/8〃-40 1/2〃-12 1〃-8 2〃-4.55/32〃-32 9/16〃-12 1-1/8〃-7 2-1/8〃-43/16〃-24 5/8〃-11 1-1/4〃-7 2-1/4〃-47/32〃-24 11/16〃-11 1-3/8〃-6 2-1/2〃-41/4〃-20 3/4〃-16 1-1/2〃-6 2-3/4〃-45/16〃-18 13/16〃-10 1-5/8〃-5 3-1/4〃-43/8〃-16 7/8〃-9 1-1/4〃-5 3-1/2〃-47/16〃-14 15/16〃-9 1-7/8〃-4.5 3-3/4〃-44〃-4。

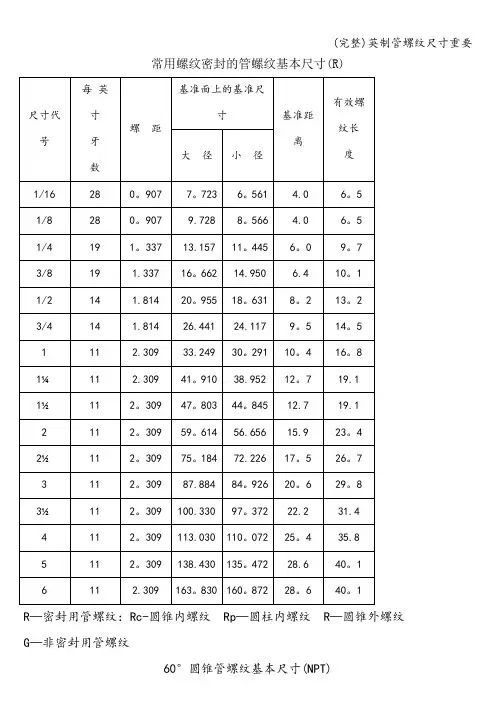

常用螺纹密封的管螺纹基本尺寸(R)
R—密封用管螺纹：Rc-圆锥内螺纹 Rp—圆柱内螺纹 R—圆锥外螺纹G—非密封用管螺纹
60°圆锥管螺纹基本尺寸(NPT)
管螺纹名称、代号对照表
新国标代号意义：
G—不用螺纹密封的圆柱管螺纹
R—用螺纹密封的管螺纹
R P—圆柱内螺纹 R C—圆锥内螺纹 R—圆锥外螺纹NPT—60°圆锥管螺纹
旧国标代号意义:
G—圆柱螺纹 ZG—圆锥螺纹 Z—圆锥螺纹
国外标准代号意义:
BSP—英制管螺纹
BSPT-圆锥螺纹 BSPF(BSPP)—圆柱螺纹
NPT—美制管螺纹
NPT-—圆锥螺纹
Whit—惠氏牙型的非标准螺纹
①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。
②我国的60°圆锥管螺纹GB/T12716-1991与之等效.

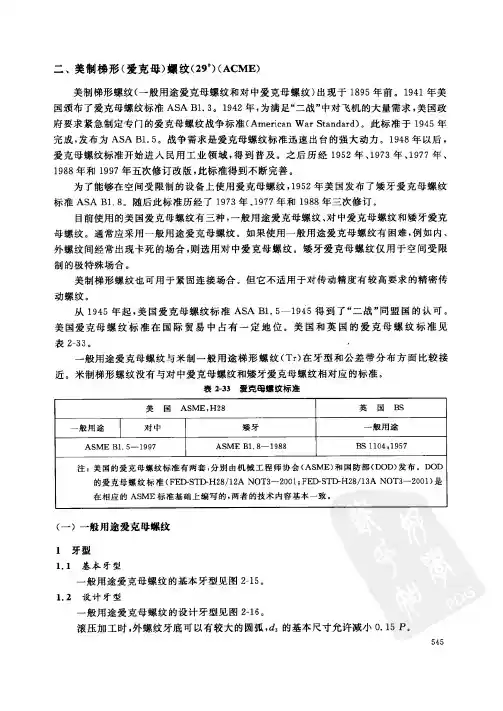

③ACME螺纹包括一般用途的和定心的两种配合的梯形螺纹，其中一般用途者与我国标准GB/T5796—1986规定的梯形螺纹的性能相类同。
