软交换讲义与下一代网络

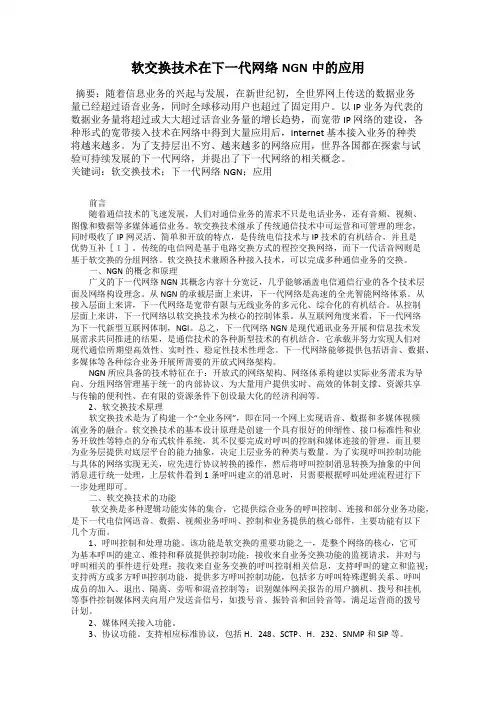

软交换技术在下一代网络NGN中的应用摘要：随着信息业务的兴起与发展，在新世纪初，全世界网上传送的数据业务量已经超过语音业务，同时全球移动用户也超过了固定用户。

以IP 业务为代表的数据业务量将超过或大大超过话音业务量的增长趋势，而宽带IP 网络的建设，各种形式的宽带接入技术在网络中得到大量应用后，Internet 基本接入业务的种类将越来越多。

为了支持层出不穷、越来越多的网络应用，世界各国都在探索与试验可持续发展的下一代网络，并提出了下一代网络的相关概念。

关键词：软交换技术；下一代网络NGN；应用前言随着通信技术的飞速发展，人们对通信业务的需求不只是电话业务，还有音频、视频、图像和数据等多媒体通信业务。

软交换技术继承了传统通信技术中可运营和可管理的理念，同时吸收了IP网灵活、简单和开放的特点，是传统电信技术与IP技术的有机结合，并且是优势互补［１］。

传统的电信网是基于电路交换方式的程控交换网络，而下一代话音网则是基于软交换的分组网络。

软交换技术兼顾各种接入技术，可以完成多种通信业务的交换。

一、NGN 的概念和原理广义的下一代网络NGN 其概念内容十分宽泛，几乎能够涵盖电信通信行业的各个技术层面及网络构设理念。

从NGN 的承载层面上来讲，下一代网络是高速的全光智能网络体系。

从接入层面上来讲，下一代网络是宽带有限与无线业务的多元化、综合化的有机结合。

从控制层面上来讲，下一代网络以软交换技术为核心的控制体系。

从互联网角度来看，下一代网络为下一代新型互联网体制，NGI。

总之，下一代网络NGN 是现代通讯业务开展和信息技术发展需求共同推进的结果，是通信技术的各种新型技术的有机结合，它承载并努力实现人们对现代通信所期望高效性、实时性、稳定性技术性理念。

下一代网络能够提供包括语音、数据、多媒体等各种综合业务开展所需要的开放式网络架构。

NGN 所应具备的技术特征在于：开放式的网络架构、网络体系构建以实际业务需求为导向、分组网络管理基于统一的内部协议、为大量用户提供实时、高效的体制支撑、资源共享与传输的便利性、在有限的资源条件下创设最大化的经济利润等。

一、填空题1.广义的下一代网络涉及的内容十分广泛，实际上包含下一代传送网、下一接入网、下一代交换网、下一代互联网和下一代移动网。

1.狭义的下一代网络特指以软交换设备为控制核心，能够实现语音、数据和多媒体业务的开放的分层体系架构。

2.下一代网络在功能上可分接入层、传送层、控制层和业务层四层。

3.下一代网络能够实现业务控制与呼叫控制分离、呼叫控制与接入和承载分离。

4.下一代网络的运送层主要完成媒体流和信令流的传送，一般为 IP 网络或ATM网络。

5.软交换网络以分组网作为承载网络，呼叫控制集中在软交换设备上。

6.软交换接入层设备：媒体网关MG、信令网关SG、综合接入设备IAD。

7.软交换功能：媒体接入、呼叫控制、业务提供、互联互通、资源管理、认证、计费等。

8.软交换的特点：高效灵活、开放性、多用户、强大的业务能力。

9.软交换接入设备分窄带接入、宽带接入两种。

10.IAD功能：呼叫处理、资源管理、语言处理、分组语音QOS管理、协议处理。

11.中继网关功能：语音处理、呼叫处理与控制、资源控制、协议处理。

12.Internet传输层有三个传输协议，分别是 TCP 、用户数据报协议UDP和SCTP ，其中 SCTP 主要用来在IP网络中传送电话网的信令。

13.传输层的 UDP 协议提供了无连接通信，且不对传送包进行可靠保证，适合于一次传输少量数据或实时性较高的流媒体数据。

14. RTP 协议能够为语音、图像、数据等多种需实时传输的数据提供端到端的传输功能,它实际上包含两个相关的协议： RTP 协议和 RTCP 协议。

15.RTCP 协议用来传送监视实时数据传送质量的统计数据，同时可以在会议业务中传送与会者的信息。

16.RTP的数据通过偶数的UDP端口传送，而对应RTCP数据使用比RTP端口大1的奇数 UDP端口传送。

17.G.729和G.723.1是我国下一代网络中常用的参数语音编码，其中G.729编码的比特率为8kbit/s，G.723.1编码的比特率是 5.3kbit/s和6.3kbit/s 。

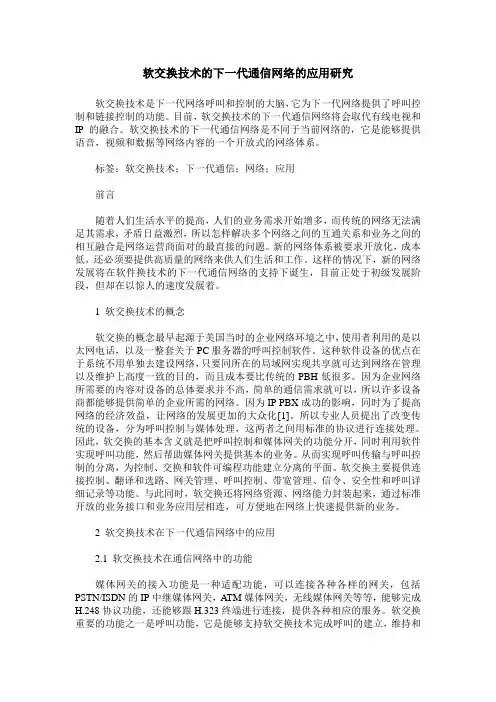

软交换技术的下一代通信网络的应用研究软交换技术是下一代网络呼叫和控制的大脑，它为下一代网络提供了呼叫控制和链接控制的功能。

目前，软交换技术的下一代通信网络将会取代有线电视和IP的融合。

软交换技术的下一代通信网络是不同于当前网络的，它是能够提供语音，视频和数据等网络内容的一个开放式的网络体系。

标签：软交换技术；下一代通信；网络；应用前言随着人们生活水平的提高，人们的业务需求开始增多，而传统的网络无法满足其需求，矛盾日益激烈，所以怎样解决多个网络之间的互通关系和业务之间的相互融合是网络运营商面对的最直接的问题。

新的网络体系被要求开放化，成本低，还必须要提供高质量的网络来供人们生活和工作。

这样的情况下，新的网络发展将在软件换技术的下一代通信网络的支持下诞生，目前正处于初级发展阶段，但却在以惊人的速度发展着。

1 软交换技术的概念软交换的概念最早起源于美国当时的企业网络环境之中，使用者利用的是以太网电话，以及一整套关于PC服务器的呼叫控制软件。

这种软件设备的优点在于系统不用单独去建设网络，只要同所在的局域网实现共享就可达到网络在管理以及维护上高度一致的目的，而且成本要比传统的PBH低很多。

因为企业网络所需要的内容对设备的总体要求并不高，简单的通信需求就可以，所以许多设备商都能够提供简单的企业所需的网络。

因为IP PBX成功的影响，同时为了提高网络的经济效益，让网络的发展更加的大众化[1]。

所以专业人员提出了改变传统的设备，分为呼叫控制与媒体处理，这两者之间用标准的协议进行连接处理。

因此，软交换的基本含义就是把呼叫控制和媒体网关的功能分开，同时利用软件实现呼叫功能，然后帮助媒体网关提供基本的业务。

从而实现呼叫传输与呼叫控制的分离，为控制、交换和软件可编程功能建立分离的平面。

软交换主要提供连接控制、翻译和选路、网关管理、呼叫控制、带宽管理、信令、安全性和呼叫详细记录等功能。

与此同时，软交换还将网络资源、网络能力封装起来，通过标准开放的业务接口和业务应用层相连，可方便地在网络上快速提供新的业务。

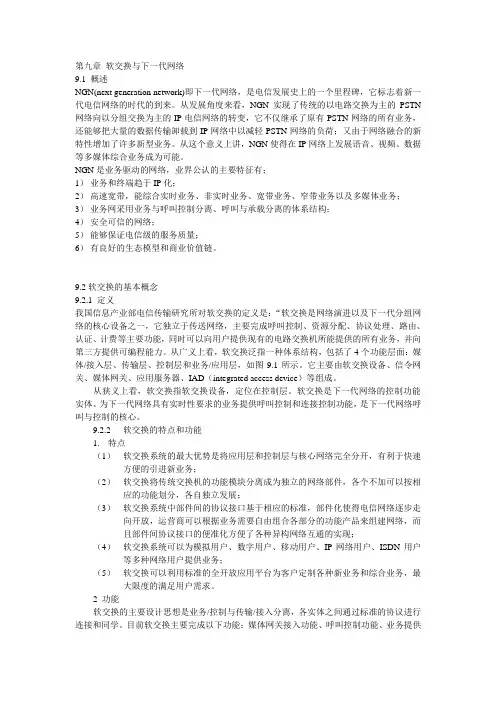

第九章软交换与下一代网络9.1 概述NGN(next generation network)即下一代网络，是电信发展史上的一个里程碑，它标志着新一代电信网络的时代的到来。

从发展角度来看，NGN实现了传统的以电路交换为主的PSTN 网络向以分组交换为主的IP电信网络的转变，它不仅继承了原有PSTN网络的所有业务，还能够把大量的数据传输卸载到IP网络中以减轻PSTN网络的负荷；又由于网络融合的新特性增加了许多新型业务。

从这个意义上讲，NGN使得在IP网络上发展语音、视频、数据等多媒体综合业务成为可能。

NGN是业务驱动的网络，业界公认的主要特征有；1）业务和终端趋于IP化；2）高速宽带，能综合实时业务、非实时业务、宽带业务、窄带业务以及多媒体业务；3）业务网采用业务与呼叫控制分离、呼叫与承载分离的体系结构；4）安全可信的网络；5）能够保证电信级的服务质量；6）有良好的生态模型和商业价值链。

9.2软交换的基本概念9.2.1 定义我国信息产业部电信传输研究所对软交换的定义是：“软交换是网络演进以及下一代分组网络的核心设备之一，它独立于传送网络，主要完成呼叫控制、资源分配、协议处理、路由、认证、计费等主要功能，同时可以向用户提供现有的电路交换机所能提供的所有业务，并向第三方提供可编程能力。

从广义上看，软交换泛指一种体系结构，包括了4个功能层面：媒体/接入层、传输层、控制层和业务/应用层，如图9.1所示。

它主要由软交换设备、信令网关、媒体网关、应用服务器、IAD（integrated access device）等组成。

从狭义上看，软交换指软交换设备，定位在控制层。

软交换是下一代网络的控制功能实体。

为下一代网络具有实时性要求的业务提供呼叫控制和连接控制功能，是下一代网络呼叫与控制的核心。

9.2.2软交换的特点和功能1.特点（1）软交换系统的最大优势是将应用层和控制层与核心网络完全分开，有利于快速方便的引进新业务；（2）软交换将传统交换机的功能模块分离成为独立的网络部件，各个不加可以按相应的功能划分，各自独立发展；（3）软交换系统中部件间的协议接口基于相应的标准，部件化使得电信网络逐步走向开放，运营商可以根据业务需要自由组合各部分的功能产品来组建网络，而且部件间协议接口的便准化方便了各种异构网络互通的实现；（4）软交换系统可以为模拟用户、数字用户、移动用户、IP网络用户、ISDN用户等多种网络用户提供业务；（5）软交换可以利用标准的全开放应用平台为客户定制各种新业务和综合业务，最大限度的满足用户需求。
