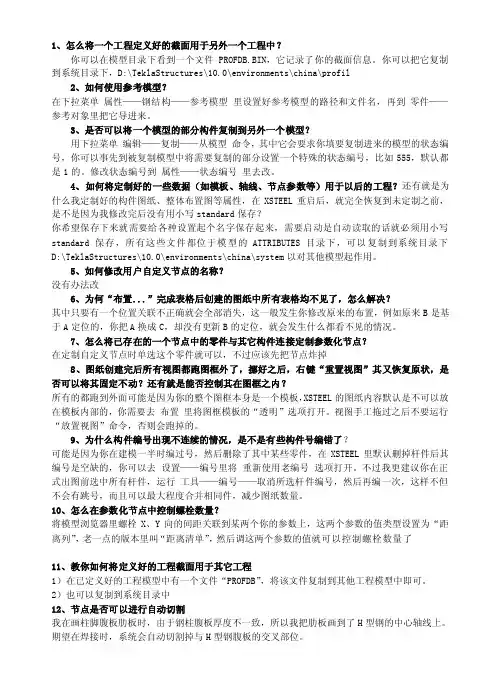

1、怎么将一个工程定义好的截面用于另外一个工程中？你可以在模型目录下看到一个文件 PROFDB.BIN，它记录了你的截面信息。

你可以把它复制到系统目录下，D:\TeklaStructures\10.0\environments\china\profil2、如何使用参考模型？在下拉菜单 属性——钢结构——参考模型 里设置好参考模型的路径和文件名，再到 零件——参考对象里把它导进来。

3、是否可以将一个模型的部分构件复制到另外一个模型？用下拉菜单 编辑——复制——从模型 命令，其中它会要求你填要复制进来的模型的状态编号，你可以事先到被复制模型中将需要复制的部分设置一个特殊的状态编号，比如555，默认都是1的。

修改状态编号到 属性——状态编号 里去改。

4、如何将定制好的一些数据（如模板、轴线、节点参数等）用于以后的工程？还有就是为什么我定制好的构件图纸、整体布置图等属性，在XSTEEL重启后，就完全恢复到未定制之前，是不是因为我修改完后没有用小写standard保存？你希望保存下来就需要给各种设置起个名字保存起来，需要启动是自动读取的话就必须用小写standard保存，所有这些文件都位于模型的ATTRIBUTES目录下，可以复制到系统目录下D:\TeklaStructures\10.0\environments\china\system以对其他模型起作用。

5、如何修改用户自定义节点的名称？没有办法改6、为何“布置...”完成表格后创建的图纸中所有表格均不见了，怎么解决？其中只要有一个位置关联不正确就会全部消失，这一般发生你修改原来的布置，例如原来B 是基于A定位的，你把A换成C，却没有更新B的定位，就会发生什么都看不见的情况。

7、怎么将已存在的一个节点中的零件与其它构件连接定制参数化节点？在定制自定义节点时单选这个零件就可以，不过应该先把节点炸掉8、图纸创建完后所有视图都跑图框外了，挪好之后，右键“重置视图”其又恢复原状，是否可以将其固定不动？还有就是能否控制其在图框之内？所有的都跑到外面可能是因为你的整个图框本身是一个模板，XSTEEL的图纸内容默认是不可以放在模板内部的，你需要去 布置 里将图框模板的“透明”选项打开。

屋面檩条（可选）
钢框架一般建模顺序： 钢柱——钢主梁——梁柱节点——柱间支撑——支撑节点——钢次梁
——主次梁节点——屋面檩条。
1.3 劲型及异形结构
学校屋顶工程 采用四坡五脊结构形式
建模难点：斜向脊梁的节点 连接板有双向角度，调图等
北京宣武医院研究所工程 采用劲型结构形式
建模难点：需要多人配合完成耗时较长， 异形梁、异形牛腿、异形节点 钢筋的穿插及处理，无可用节点。
2.2、软件适用范围
钢结构工业 建筑
钢结构大型 桥梁
钢结构多高 层民用建筑
TEKLA软件可深 化结构范围
等钢结构工 程
钢结构公共 建筑
钢结构环保 声屏障建筑
三、Tekla软件的基本操作流程 3.1、流程介绍
建模前的准 备工作
软件建模
调图和出所 需报表
建模前的准备工作：熟悉你所要建模的工程蓝图，重点看图纸中的轴线、 标高、钢构件的截面积截面形式、所用钢材的材质、连接节点及结构布置；
门式刚架一般建模顺序： 钢柱——钢梁——柱间支撑——吊车梁——系杆及屋面支撑
——钢雨棚——墙面檩条——墙面隅撑——屋面天窗——屋面檩条 ——屋面隅撑——屋面及墙面拉条套管——钢爬梯等
1.2 框架类
上下柱对接
梁柱节点
支撑节点
主次梁节点
钢框架类常见组成部分： 钢柱、钢主梁、钢次梁、柱间支撑（可选）、屋面支撑（可选） 、
软件建模：新建模型——创建轴线——创建轴线视图——创建构件截面—— 创建钢构件——创建节点——构件组装——构件编号 ——创建详图——创建 报表
第一步：打开软件新建模型（环境选择中国，配置用完全或者钢结构深化）
第二步：创建轴线
双击已有轴线出来对话框 按照已知数据修改X、Y、Z轴的数据

Tekla Structures 基础目录▪软件安装和启动及版本环境语言介绍▪创建一个新模型和打开现有模型▪创建轴线▪创建视图▪创建混凝土对象▪辅助点▪编辑▪对象选择和过滤▪复制和移动▪视图显示和过滤我们可以使用Tekla Warehouse 下载并安装相关内容到空工程。

例如，可以跨所有环境和制造商特定集合通过Tekla Warehouse 下载截面、材料等级、螺栓、钢筋、组件、应用和模板，然后根据自己的需求进行组合。

当然我们可以直接下载我们所需要国家的环境Blank project 空工程空工程是一种仅包括通用内容的Tekla Structures 环境，例如参数化截面和未定义的材料。

它可用于收集特定于地区、公司或工程的设置、工具和信息。

空工程始终随Tekla Structures 一同安装。

软件安装启动及环境语言介绍——创建新模型▪模型名称中不能包含以下特殊字符▪/\. ; : |▪可选中某个模型模板创建，包含自定义截面库，材质库，螺栓库等▪单用户与多用户• 单用户：模型一次只能由一人使用。

• 多用户：模型存储在服务器中，可由多人同时使用。

在服务器框中输入服务器的名称。

多用户需填写多用户服务器IP地址或计算机名软件安装启动及环境语言介绍——打开模型打开模型一次只能有一个模型处于打开状态，如果您已经打开一个模型并要打开另外一个模型，Tekla Structures 会提示您保存第一个模型。

▪• 要按名称、日期或类型对模型进行排序，请单击列标题。

▪• 如果这些模型按它们名称的字母顺序排列，则您可以使用键盘选择模型。

例如，当您键入N 时，Tekla Structures 就会选择以N 开头的第一个模型。

▪ 3. 单击打开。

创建一个新模型和打开现有模型1、默认的模型视图和空网格2、全局坐标系统及并全局坐标原点(x=0,y=0, z=0)3、工作区4、局部坐标系统5、文件菜单6、功能区7、快速访问工具栏8、快速启动搜索9、侧窗格10、选择开关11、捕捉开关12、状态栏创建轴网与轴线线▪TS中轴线为矩形，用点画线显示在平面上▪一个模型可以有一条或多条轴线▪可以创建单条轴线并将其附加到现有轴线上▪在应用&组件中搜“半径轴网”可以创建弧形轴网公共按钮Tekla Structures对话框中包含所有对话框中功能相同的按钮–应用：保留对话框中的属性但不关闭对话框。

1、怎么将一个工程定义好的截面用于另外一个工程中？你可以在模型目录下看到一个文件 PROFDB.BIN，它记录了你的截面信息。

你可以把它复制到系统目录下，D:\TeklaStructures\10.0\environments\china\profil2、如何使用参考模型？在下拉菜单属性——钢结构——参考模型里设置好参考模型的路径和文件名，再到零件——参考对象里把它导进来。

3、是否可以将一个模型的部分构件复制到另外一个模型？用下拉菜单编辑——复制——从模型命令，其中它会要求你填要复制进来的模型的状态编号，你可以事先到被复制模型中将需要复制的部分设置一个特殊的状态编号，比如555，默认都是1的。

修改状态编号到属性——状态编号里去改。

4、如何将定制好的一些数据（如模板、轴线、节点参数等）用于以后的工程？还有就是为什么我定制好的构件图纸、整体布置图等属性，在XSTEEL重启后，就完全恢复到未定制之前，是不是因为我修改完后没有用小写standard保存？你希望保存下来就需要给各种设置起个名字保存起来，需要启动是自动读取的话就必须用小写standard保存，所有这些文件都位于模型的ATTRIBUTES目录下，可以复制到系统目录下D:\TeklaStructures\10.0\environments\china\system以对其他模型起作用。

5、如何修改用户自定义节点的名称？没有办法改6、为何“布置...”完成表格后创建的图纸中所有表格均不见了，怎么解决？其中只要有一个位置关联不正确就会全部消失，这一般发生你修改原来的布置，例如原来B是基于A定位的，你把A换成C，却没有更新B的定位，就会发生什么都看不见的情况。

7、怎么将已存在的一个节点中的零件与其它构件连接定制参数化节点？在定制自定义节点时单选这个零件就可以，不过应该先把节点炸掉8、图纸创建完后所有视图都跑图框外了，挪好之后，右键“重置视图”其又恢复原状，是否可以将其固定不动？还有就是能否控制其在图框之内？所有的都跑到外面可能是因为你的整个图框本身是一个模板，XSTEEL的图纸内容默认是不可以放在模板内部的，你需要去布置里将图框模板的“透明”选项打开。
