Tekla Structures 模板属性参考指南产品版本 21.03 月 2015©2015 Tekla Corporation内容1 模板属性参考指南 (11)1.1 A (11)ACN (11)ACTIVE_DESIGN_CODE (11)ADDRESS (11)ALIAS_NAME1 ... 3 (11)ANG_S、ANG_T、ANG_U 和 ANG_V (12)ANG_U_MAX、ANG_U_MIN、ANG_V_MAX 和 ANG_V_MIN (12)APPROVED_BY (12)AREA (12)AREA_FORM_TOP、AREA_FORM_BOTTOM 和 AREA_FORM_SIDE (13)AREA_GROSS (13)AREA_NET (13)AREA_PER_TONS (14)AREA_PGX、AREA_NGX、AREA_PGY、AREA_NGYAREA_PGZ 和 AREA_NGZ (14)AREA_PLAN (14)AREA_PROJECTION_GXY_GROSS、AREA_PROJECTION_GXZ_GROSS 和AREA_PROJECTION_GYZ_GROSS (14)AREA_PROJECTION_GXY_NET、AREA_PROJECTION_GXZ_NET 和 AREA_PROJECTION_GYZ_NET..15 AREA_PROJECTION_XY_GROSS、AREA_PROJECTION_XZ_GROSS 和AREA_PROJECTION_YZ_GROSS (15)AREA_PROJECTION_XY_NET、AREA_PROJECTION_XZ_NET 和 AREA_PROJECTION_YZ_NET (15)AREA_PX、AREA_NX、AREA_PY、AREA_NY、AREA_PZ 和 AREA_NZ (15)ASSEMBLY_BOTTOM_LEVEL (16)ASSEMBLY_BOTTOM_LEVEL_GLOBAL (16)ASSEMBLY_BOTTOM_LEVEL_GLOBAL_UNFORMATTED (16)ASSEMBLY_BOTTOM_LEVEL_UNFORMATTED (16)ASSEMBLY_DEFAULT_PREFIX (17)ASSEMBLY_PLWEIGHT (17)ASSEMBLY_POS (17)ASSEMBLY_POSITION_CODE (17)ASSEMBLY_PREFIX (19)ASSEMBLY_SERIAL_NUMBER (19)ASSEMBLY_START_NUMBER (19)ASSEMBLY_TOP_LEVEL (19)ASSEMBLY_TOP_LEVEL_GLOBAL (19)ASSEMBLY_TOP_LEVEL_GLOBAL_UNFORMATTED (20)ASSEMBLY_TOP_LEVEL_UNFORMATTED (20)axial1、axial2 (20)1.2 B (20)BOLT_EDGE_DISTANCE (20)BOLT_EDGE_DISTANCE_MIN (20)BOLT_FULL_NAME (21)BOLT_MATERIAL_LENGTH (21)BOLT_NPARTS (21)BOLT_SHORT_NAME (22)2BOTTOM_LEVEL (22)BOTTOM_LEVEL_GLOBAL (22)BOTTOM_LEVEL_GLOBAL_UNFORMATTED (22)BOTTOM_LEVEL_UNFORMATTED (23)BOUNDING_BOX_xxx (23)BUILDER (23)1.3 C (23)cambering (24)CANTILEVER (24)CAST_UNIT_BOTTOM_LEVEL (24)CAST_UNIT_HEIGHT_ONLY_CONCRETE_PARTS (24)CAST_UNIT_HEIGHT_ONLY_PARTS (24)CAST_UNIT_HEIGHT_TOTAL (24)CAST_UNIT_LENGTH_ONLY_CONCRETE_PARTS (25)CAST_UNIT_LENGTH_ONLY_PARTS (25)CAST_UNIT_LENGTH_TOTAL (25)CAST_UNIT_POS (25)CAST_UNIT_POSITION_CODE (25)CAST_UNIT_PREFIX (25)CAST_UNIT_REBAR_WEIGHT (25)CAST_UNIT_SERIAL_NUMBER (26)CAST_UNIT_TOP_LEVEL (26)CAST_UNIT_TYPE (26)CAST_UNIT_VERTICAL_POSITION_CODE (26)CAST_UNIT_WIDTH_ONLY_CONCRETE_PARTS (26)CAST_UNIT_WIDTH_ONLY_PARTS (26)CAST_UNIT_WIDTH_TOTAL (27)CATALOG_NAME (27)CC (27)CC_CROSS (27)CC_EXACT (27)CC_EXACT_CROSS (27)CC_EXACT_LONG (27)CC_LONG (27)CC_MAX (28)CC_MAX_CROSS (28)CC_MAX_LONG (28)CC_MIN (28)CC_MIN_CROSS (28)CC_MIN_LONG (28)CHECKED_BY (28)CHECKED_DATE (28)CLASS (29)CLASS_ATTR (29)CODE (29)COG_X, COG_Y, COG_Z (29)comment (评注) (29)CONN_CODE_END1、CONN_CODE_END2 (29)CONNECTED_ASSEMBLIES (29)CONNECTED_PARTS (30)CONNECTION_CODE (30)CONNECTION_DSTV (30)CONNECTION_ERROR (30)CONNECTION_GROUP (30)3CONNECTION_RUNNING_NUMBER (31)CONTENTTYPE (31)COVER_AREA (31)CREATED_BY (31)CROSS_SECTION_AREA (31)CURRENT_PHASE (31)CURVED_SEGMENTS (31)CUSTOM.HC_xxx (32)CUSTOM.WALL_xxx (32)1.4 D (32)DATE (33)DATE_APPROVED (33)DATE_CHECKED (33)DATE_CREATE (33)DATE_END (33)DATE_ISSUE (33)DATE_LAST (34)DATE_MODIFY (34)DATE_PLOT (34)DATE_START (34)DELIVERY (34)DESCRIPTION (34)DESIGNER (35)DesignGroup (35)DIAMETER (35)DIAMETER_1，DIAMETER_2 (35)DIAMETER_X (36)DIAMETER_Y (36)DIM_A ... DIM_G、DIM_H1、DIM_H2、DIM_I、DIM_J、DIM_K1、DIM_K2、DIM_O、DIM_R、DIM_R_ALL、DIM_TD、DIM_X、DIM_Y (36)DIM_A_MAX ...DIM_G_MAX、DIM_H1_MAX、DIM_H2_MAX、DIM_I_MAX、DIM_J_MAX、DIM_K1_MAX、DIM_K2_MAX、DIM_O_MAX、DIM_R_MAX、DIM_TD_MAX、DIM_X_MAX 和DIM_Y_MAX (36)DIM_A_MIN ...DIM_G_MIN、DIM_H1_MIN、DIM_H2_MIN、DIM_I_MIN、DIM_J_MIN、DIM_K1_MIN、DIM_K2_MIN、DIM_O_MIN、DIM_R_MIN、DIM_TD_MIN、DIM_X_MIN 和DIM_Y_MIN (37)DRAWING_USERFIELD_1 ... _8 (37)DR_DEFAULT_HOLE_SIZE (37)DR_DEFAULT_WELD_SIZE (37)DR_PART_POS (37)1.5 E (37)ECCENTRICITY_X 和 ECCENTRICITY_Y (38)EDGE_FOLD、EDGE_FOLD_1 和 EDGE_FOLD_2 (38)END_X, END_Y, END_Z (38)END1_ANGLE_Z (38)END1_ANGLE_Y (39)END2_ANGLE_Z (39)END2_ANGLE_Y (39)END1_CODE, END2_CODE (39)END1_SKEW, END2_SKEW (39)ERECTIONSTATUS (39)EXTRA_LENGTH (39)1.6 F (40)4fabricator (40)FATHER_ID (40)FINISH (40)FLANGE_LENGTH_B (40)FLANGE_LENGTH_U (40)FLANGE_SLOPE_RATIO (40)FLANGE_THICKNESS (40)FLANGE_THICKNESS_1 和 FLANGE_THICKNESS_2 (41)FLANGE_THICKNESS_B (41)FLANGE_THICKNESS_U (41)FLANGE_WIDTH (41)FLANGE_WIDTH_1 和 FLANGE_WIDTH_2 (41)FLANGE_WIDTH_B (41)FLANGE_WIDTH_U (42)FOLD_ANGLE (42)1.7 G (42)GRADE (42)GROUP_TYPE (42)GUID (42)1.8 H (43)HAS_CONNECTIONS (43)HAS_HOLES (43)HEAD_DIAMETER (43)HEAD_THICKNESS (43)HEIGHT (43)HEIGHT_1 ... 4 (44)HIERARCHY_LEVEL (44)HISTORY (44)HOLE_TOLERANCE (45)HOOK_START, HOOK_END (45)HOOK_START_ANGLE, HOOK_END_ANGLE (45)HOOK_START_LENGTH, HOOK_END_LENGTH (45)HOOK_START_RADIUS, HOOK_END_RADIUS (45)1.9 I (45)ID (45)IFC_BUILDING (46)IFC_BUILDING_STOREY (46)IFC_ENTITY (46)IFC_SITE (46)INFO1, INFO2 (46)INNER_DIAMETER (46)INSTALL_ACTUAL (47)INSTALL_PLAN (47)IS_CONCEPTUAL (47)IS_ITEM (47)IS_POLYBEAM (47)IS_POUR_BREAK_VALID (47)1.10 L (47)LAST (48)LAST_APPROVED_BY (48)LAST_CHECKED_BY (48)LAST_CREATED_BY (48)LAST_DATE_APPROVED (48)LAST_DATE_CHECKED (48)5LAST_DESCRIPTION (49)LAST_INFO1 (49)LAST_INFO2 (49)LAST_MARK (49)LAST_TEXT1...3 (49)LENGTH (49)LENGTH_GROSS (49)LENGTH_MAX (49)LENGTH_MIN (50)LONG_HOLE_X (50)LONG_HOLE_Y (50)LOT_NUMBER (50)LOT_NAME (50)1.11 M (50)MAIN_PART (50)MAJOR_AXIS_LENGTH_1 ... 2. (51)MARK (51)MATERIAL (51)MATERIAL_TYPE (51)MESH_POS (51)MINOR_AXIS_LENGTH_1 ... 2. (51)MODEL (52)MODEL_TOTAL (52)MODULUS_OF_ELASTICITY (52)MOMENT_OF_INERTIA_X (52)MOMENT_OF_INERTIA_Y (52)moment1、moment2 (52)MORTAR_VOLUME (52)1.12 N (53)NAME (53)NAME_BASE (54)NEUTRAL_AXIS_LOCATION_ELASTIC_X (54)NEUTRAL_AXIS_LOCATION_ELASTIC_Y (54)NEUTRAL_AXIS_LOCATION_PLASTIC_X (54)NEUTRAL_AXIS_LOCATION_PLASTIC_Y (54)NORMALIZED_WARPING_CONSTANT (54)NUMBER、NUMBER#1、NUMBER #2 (55)NUMBER_IN_PHASE(X) (55)NUMBER_OF_TILE_TYPES (55)NUMBER_VISIBLE (55)1.13 O (55)OBJECT (55)OBJECT_DESCRIPTION (56)OBJECT_LOCKED (56)ORIGIN_X、ORIGIN_Y、ORIGIN_Z (56)OBJECT_TYPE (57)OWNER (57)1.14 P (57)PAGE (57)PART_POS (57)PART_PREFIX (58)PART_SERIAL_NUMBER (58)6PHASE (58)PLASTIC_MODULUS_X (58)PLASTIC_MODULUS_Y (58)PLATE_DENSITY (59)PLATE_THICKNESS (59)PLOTFILE (59)POISSONS_RATIO (59)POLAR_RADIUS_OF_GYRATION (59)PRELIM_MARK (59)PROFILE (59)PROFILE_DENSITY (60)PROFILE_TYPE (61)PROFILE_WEIGHT (61)PROFILE_WEIGHT_NET (61)PROJECT_COMMENT (62)PROJECT_USERFIELD_1 ... 8. (62)1.15 R (62)RADIUS (62)RADIUS_OF_GYRATION_X (62)RADIUS_OF_GYRATION_Y (62)REBAR_MESH_LEFT_OVERHANG_CROSS (62)REBAR_MESH_LEFT_OVERHANG_LONG (63)REBAR_MESH_RIGHT_OVERHANG_CROSS (63)REBAR_MESH_RIGHT_OVERHANG_LONG (63)REBAR_POS (63)REFERENCE_ASSEMBLY (63)REFERENCE_MODEL (65)REFERENCE_MODEL_OBJECT (65)ROUNDING_RADIUS, ROUNDING_RADIUS_1 ... 2. (66)ROW_IN_PAGE (66)1.16 S (66)SCALE1...5. (66)SCHED_FAB_DATE (66)SCREW_HOLE_DIAMETER_X (66)SCREW_HOLE_DIAMETER_Y (67)SECTION_MODULUS_X 和 SECTION_MODULUS_Y (67)SHAPE (67)SHAPE_INTERNAL (67)SHEAR_CENTER_LOCATION (67)shear1、shear2 (67)SHOP_ISSUE (67)SHOPSTATUS (68)SIMILAR_TO_MAIN_PART (68)SITE_WORKSHOP (68)SIZE (68)SORT_OF_E_x_Cw_PER_G_x_J (68)SUPPLEMENT_PART_WEIGHT (68)START_X (69)START_Y (69)START_Z (69)STATICAL_MOMENT_Qf (69)STATICAL_MOMENT_Qw (69)STIFFENER_DIMENSION (69)7STIFFENER_DIMENSION_1 ... 3.. (70)STRAND_DEBONDED_STRANDS_1...5 (70)STRAND_DEBOND_LEN_FROM_END_1...5 (70)STRAND_DEBOND_LEN_FROM_START_1...5. (70)STRAND_DEBOND_LEN_MIDDLE_TO_END_1...5. (71)STRAND_DEBOND_LEN_MIDDLE_TO_START_1...5.. (71)STRAND_N_PATTERN (71)STRAND_N_STRAND (71)STRAND_POS (71)STRAND_PULL_FORCE (71)STRAND_UNBONDED (71)SUBTYPE (72)SURFACING_NAME (72)1.17 T (72)TANGENT_OF_PRINCIPAL_AXIS_ANGLE (72)TEXT1...3.. (72)THERMAL_DILATATION (72)THICKNESS (72)THREAD_IN_MATERIAL (73)TILE_NUMBER (73)TILE_VOLUME (73)TIME (73)TITLE (73)TITLE1...3. (73)TOP_LEVEL (73)TOP_LEVEL_GLOBAL (74)TOP_LEVEL_GLOBAL_UNFORMATTED (74)TOP_LEVEL_UNFORMATTED (74)TORSIONAL_CONSTANT (74)TYPE (75)TYPE1 (75)TYPE2 (75)TYPE3 (75)TYPE4 (75)1.18 U (76)USER_PHASE (76)USERFIELD_1 ... _8 (76)1.19 V (76)VOLUME (76)VOLUME_GROSS (76)VOLUME_NET (76)VOLUME_NET_ONLY_CONCRETE_PARTS (76)VOLUME_ONLY_CONCRETE_PARTS (77)1.20 W (77)WARPING_CONSTANT (77)WARPING_STATICAL_MOMENT (77)WEB_HEIGHT (77)WEB_LENGTH (77)WEB_THICKNESS (77)WEB_THICKNESS_1，WEB_THICKNESS_2 (77)WEB_WIDTH (78)WEIGHT (78)WEIGHT_GROSS (78)WEIGHT_M (78)8WEIGHT_MAX (79)WEIGHT_MIN (79)WEIGHT_NET (79)WEIGHT_NET_ONLY_CONCRETE_PARTS (80)WEIGHT_ONLY_CONCRETE_PARTS (80)WEIGHT_PER_UNIT_LENGTH (80)WEIGHT_TOTAL (80)WELD_ACTUAL_LENGTH1、WELD_ACTUAL_LENGTH2 (80)WELD_ANGLE1，WELD_ANGLE2 (80)WELD_ASSEMBLYTYPE (80)WELD_DEFAULT (81)WELD_CROSSSECTION_AREA1、WELD_CROSSSECTION_AREA2 (81)WELD_EDGE_AROUND (81)WELD_EFFECTIVE_THROAT、WELD_EFFECTIVE_THROAT2 (81)WELD_ELECTRODE_CLASSIFICATION (81)WELD_ELECTRODE_COEFFICIENT (81)WELD_ELECTRODE_STRENGTH (81)WELD_ERRORLIST (82)WELD_FATHER_CODE (82)WELD_FATHER_NUMBER (82)WELD_FILLTYPE1, WELD_FILLTYPE2 (82)WELD_FINISH1，WELD_FINISH2 (82)WELD_INCREMENT_AMOUNT1、WELD_INCREMENT_AMOUNT2 (82)WELD_INTERMITTENT_TYPE (83)WELD_LENGTH1 ... 2.. (83)WELD_NDT_INSPECTION (83)WELD_NUMBER (83)WELD_PERIOD1 ... 2.. (83)WELD_POSITION (83)WELD_POSITION_X (84)WELD_POSITION_Y (84)WELD_POSITION_Z (84)WELD_PROCESS_TYPE (84)WELD_ROOT_FACE_THICKNESS、WELD_ROOT_FACE_THICKNESS2 (84)WELD_ROOT_OPENING、WELD_ROOT_OPENING2 (84)WELD_SIZE1，WELD_SIZE2 (84)WELD_SIZE_PREFIX_ABOVE (85)WELD_SIZE_PREFIX_BELOW (85)WELD_TEXT (85)WELD_TYPE1, WELD_TYPE2 (85)WELD_VOLUME (85)WIDTH (85)WIDTH_1，WIDTH_2 (86)1.21 X (86)xs_shorten (86)2 免责声明 (87)9101模板属性参考指南您可以在图纸和报告模板中使用模板域。

合集下载

Tekla应用技术及参数

Tekla应用技术及参数

在菜单栏【工具】——【选项】——【高级选项】中设置1、模型背景颜色调成黑色把【模型视图】中：XS_BACKGROUND_COLOR1设置为0.0. 0.0. 0.0XS_BACKGROUND_COLOR2设置为0.0. 0.0. 0.0XS_BACKGROUND_COLOR3设置为0.0. 0.0. 0.0XS_BACKGROUND_COLOR4设置为0.0. 0.0. 0.02、模型中字体设置为romsim（便于打印出图字体转换）把【模型视图】中：XS_DEFAULT_FONT设置为romsim（注意小写）3、切割面设置成与零部件相同颜色把【模型视图】中：XS_DRAW_CUT_FACES_WITH_RED_COLOR设置为FALSE4、在窗口中建模时调出渲染模式把【模型视图】中：XS_ENABLE_WIRE_FRAME设置为TRUE5、定义轴线为青色把【模型视图】中：XS_GRID_COLOR设置为0.0 1.0 1.06、在窗口中建模时使用鼠标中键进行滚动时的缩放比率把【模型视图】中：XS_ZOOM_STEP_RATIO_IN_MOUSEWHEEL_MODE设置为0.5在菜单栏【工具】——【选项】——【高级选项】中设置7、打印图纸时把Tekla Structures去掉把【图形视图】中：XS_PRODUCT_IDENTIFIER设置为FALSE8、打印图纸时显示黑色背景彩色线条把【图形视图】中：XS_BLACK_DRAWING_BACKGROUND设置为TRUE9、打印图纸时线穿过文本（图形线不被标注打断）把【打印】中：XS_USE_LINECLIP设置为FALSE10、打印图纸时字体宽度比例因子（配合上传的CAD详图模板使用）把【打印】中：XS_DXF_TEXT_WIDTH_FACTOR设置为1.09811、在窗口中建模时显示零部件轮廓（例如H型钢在线框表示下腹板轮廓线显示）路径：在【工具】——【选项】——【选项】——【通用性】中设置，选【全部加点的部件】【实体螺栓】【固接】12、在窗口中建模时把精度设置为1mm（便于出图时不出现小数）路径：在【工具】——【选项】——【选项】——【单位和精度】中设置，选【建模】【长度精度设为0】；【分析结果】【长度精度设为0】13、彻底解决因轴线建错而导致模型建错的方法（本人深有体会，模型建到一半发现轴线错了……）步骤如下：(1) 在CAD中1:1绘出轴线，注意原点设置为0,0,0(2) 把图形另存为字母和（或）数字名称放在桌面上（毕竟是外国软件呵呵）(3) 在Xsteel中【文件】—【输入】—【DWG/DXF】—【CAD路径】导入轴线检查重合度Xsteel与CAD字体转换参数设置1、CAD字体分类字形，用于书写文本或符号，如txt.shx，gbcbig.shx。

Tekla Structures模型共享指南2015版

Tekla Structures模型共享指南2015版

Tekla Structures Tekla 模型共享指南产品版本 21.03 月 2015©2015 Tekla Corporation内容1 Tekla Model Sharing (3)1.1 Tekla Model Sharing的先决条件 (4)1.2 Tekla Model Sharing许可 (4)1.3 Tekla Model Sharing如何使用共享服务 (5)为 Tekla Model Sharing 安装缓存服务。

(6)1.4 Tekla Model Sharing中的用户任务 (8)2 在 Tekla Model Sharing中开始共享模型 (9)2.1 在 Tekla Model Sharing中加入共享模型 (10)2.2 在 Tekla Model Sharing中共享模型更改 (11)2.3 读入之后在 Tekla Model Sharing中显示更改 (12)2.4 Tekla Model Sharing中的共享模型列表 (13)2.5 Tekla Model Sharing中的用户信息和访问权限 (14)2.6 在 Tekla Model Sharing中创建模型的基线 (16)2.7 从 Tekla Model Sharing的共享服务中排除模型。

(17)2.8 将共享模型转换为单用户或多用户模型 (18)3 Tekla Model Sharing中共享的内容 (20)3.1 Tekla Model Sharing设置 (22)3.2 从 Tekla Model Sharing中排除文件和文件夹 (24)3.3 使用输入和输出功能在 Tekla Model Sharing中共享管理器数据 (25)3.4 在 Tekla Model Sharing中收集模型历史记录 (27)4 Tekla Model Sharing中的冲突处理和限制 (28)4.1 在 Tekla Model Sharing中恢复模型 (29)5 免责声明 (31)21Tekla Model SharingTekla Model Sharing 支持在一个 Tekla Structures 模型中有效地进行全局合作建模。

Tekla Structures管理员发布说明2015版

Tekla Structures管理员发布说明2015版

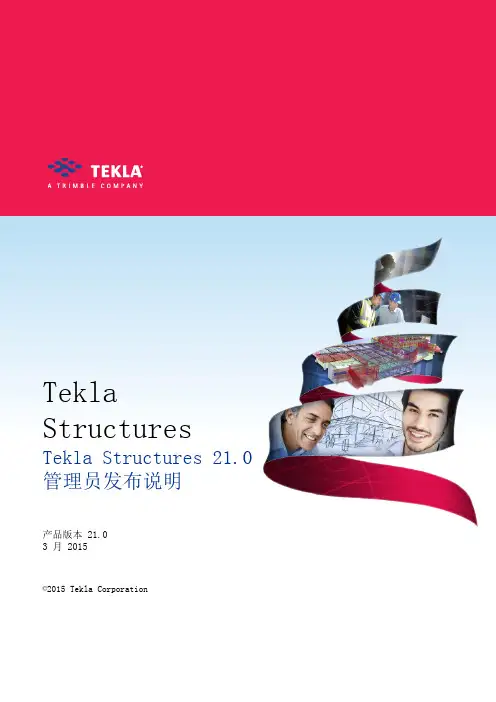

Tekla StructuresTekla Structures 21.0管理员发布说明产品版本 21.03 月 2015©2015 Tekla Corporation内容1 Tekla Structures 管理员发布说明 (3)1.1 管理员指南： 常规设置 (3)管理员发布说明： 版本更新中的模型模板 (3)管理员发布说明： 互操作性 (5)管理员发布说明： 图纸 (5)管理员发布说明： 新建图纸和视图级别属性对话框 (5)管理员发布说明： 打印图纸对话框中的更改 (23)管理员发布说明： 到图纸报告的图纸列表信息 (23)管理员发布说明： 自定义表示 (24)管理员发布说明： 新建高级选项 XS_USE_ASSEMBLY_EXTREMA_IN_MARK_PLACING 用于更好的零件标记放置 (24)管理员发布说明： 新建整体布置图对话框 (28)管理员发布说明： 标记放置的最大距离 (30)管理员发布说明： 某些高级选项中的几个文件夹搜索路径 (33)管理员发布说明： 新增和改进的组件 (34)1.2 管理员发布说明： 管理器 (36)管理员发布说明： 从管理器中排除对象类型 (36)管理员发布说明： 可将任何管理器属性模板设置为默认值 (37)管理员发布说明： 管理器过滤 (38)1.3 管理员发布说明： 钢设置 (38)管理员发布说明： 忽略锚钉杆旋转的编号选项 (39)管理员发布说明： 螺栓和螺栓连接的零件之间的碰撞校核 (41)管理员发布说明： 用于 NC 的新增高级选项 (42)1.4 管理员发布说明： 混凝土设置 (42)管理员发布说明： XS_REBAR_REVERSE_END_SYMBOLS 有新值选项 (42)管理员发布说明： 模型视图设置中的浇筑中断点 (43)管理员发布说明： 新高级选项 XS_INVALID_POUR_BREAK_COLOR (45)管理员发布说明： 新报告模板属性 (45)1.5 免责声明 (46)21Tekla Structures 管理员发布说明管理员发布说明以前称为管理员指南。

tekla模板

tekla模板

tekla模板模板字段简介您可以在图纸和报告模板中使用模板字段。

当您打开图纸或创建报告时，字段将使用模型数据库中的信息显示并计算诸如装配件重量或表面积之类的信息。

您可以在表格的 ROW 部分使用所有字段。

在页眉和页脚只能使用以下字段:o ADDRESSo BUILDERo COG_X, COG_Y, COG_Z o DATEo DESIGNERo DRAWING_CREATE_DATE o DRAWING_MODIFY_DATE o DRAWING_NAMEo DRAWING_HEIGHT o DRAWING_WIDTHo DRAWING_TITLEo DRAWING_PLOT_DATE o DRAWING_PLOT_FILE o DRAWING_SCALE1...5 oEND_DATEo INFO1o INFO2o MODELo PAGEo PROJECT_NAMEo PROJECT_NUMBER o PROJECT_OBJECT o REVISION_LASTo REVISION_LAST_MARK o REVISION_LAST_DATE o REVISION_LAST_TEXT1 (3)o REVISION_NUMo REVISION_MARKo REVISION_DATEo REVISION_TEXT1...3 o SYSTEM_ACTIVEo START_DATEo TIME大多数字段只对应于一种类型的对象。

如果将字段用于非法类型，将根据字段格式返回空白或零。

在编辑器中字段 CLASS 不可见。

该字段的目的仅用于设置规则。

用户定义属性您也可以在模板中使用用户定义属性。

例如，如果您为某个部件创建了名为“Revision”的属性，只需在模板中输入这一名称。

如果您打算在模板中使用现有的字段名称，则请不要将其用于命名用户定义属性。

注意，用户定义属性是区分大小写的，所以，如果您创建了首字母大写的用户定义属性，您在输入字段名时也必须使用首字母大写。
