天车主钩电机功率计算公式

电机功率计算公式是什么？三相平衡功率公式：P=1.732UIcosφ 其中P—三相平衡功率1.732—根号3 U—线电压，一般是380伏，变压器出来的电压常常是400伏左右I—线电流cosφ—，是0到1之间的数值，电阻性负载为1，一般为0.75到0.85，日光灯为0.5 在实用中求出电流后一般是用电线电缆允许长期载流量表选择导线截面积的大小。

实用中没有用电阻的定义式推导线径，因为导线中的电流还有趋肤效应；另外R=ρl/s表示电阻的关系式。

这里的R只是直流电流在导体中受到的阻碍作用。

电机功率计算公式可以参考下式：P= F×v÷60÷η 公式中 P 功率(kW) ，F 牵引力 (kN)，v 速度(m/min) ,η传动机械的效率，一般0.8左右。

在匀速运行时牵引力F 等于小车在轨道上运动时的摩擦力，F=μG , μ是摩擦系数，与轮子和导轨的状态有关； G = 400kN （40吨）。

启动过程中小车从静止加速到最高速，还需要另一个加速的力， F = ma, m是小车和负载的总质量，a 是加速度，要求加速时间越短，a 越大，F 也越大。

所以牵引力还要加上这一部分。

可以把上面考虑摩擦力计算出的功率乘一个系数 k （可取1.2～2倍）作为总功率。

k 越大，加速能力越强。

例如本例中如果取η=0.8, μ=0.1, k=1.25，则P= F×v÷60÷η×k = 0.1×400 ×60 ÷60 ÷0.8 ×1.25 = 62.5 kW三相电动机的功率计算公式：P=1.732*U*I*cosΦ例: 一个三相电机的功率是1500瓦，怎样计算导线的最大电流？该问题从以下几点来分析理解: (1)电机的功率是1500瓦，它指电动机由电能转换成机械能的机械能输出功率为1.5kW. (2)这里电动机的电能转换成机械能有一个效率(叫电机效率μ),故电动机的电能有功功率P为1.5kW/μ.(3)电动机是电感性负载,它包含了有功功率P(1.5kW/μ)和无功功率Q两部分. (4)导线流过的电流I,是由电源向电动机提供的视在功率S 所产生. (5)电动机:有功功率P与视在功率S的比值称为功率因数cosφ.即cosφ=P/S. 所以,三相电源的线电压为U,线电流为I,则有S=1.732*UI, I=S/(1.732U), S=P/cosφ, P=1500W/μ, 故导线的最大电流I=1500W/(1.732U*cosφ*μ) (单位:A)注:一般三相电源的线电压U=380V,cosφ和μ电动机有标明. 线电压U=380V,cosφ和μ就是1500W以外的其他条件。

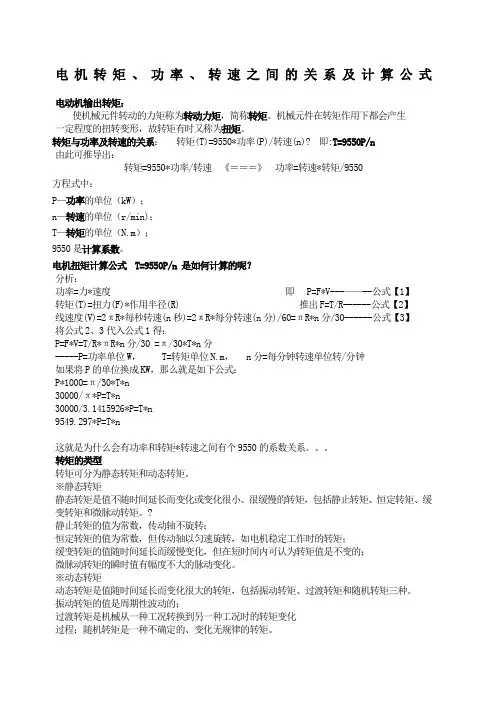

电机转矩、功率、转速之间的关系及计算公式电动机输出转矩：使机械元件转动的力矩称为转动力矩，简称转矩。

机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。

转矩与功率及转速的关系：转矩(T)=9550*功率(P)/转速(n)? 即:T=9550P/n由此可推导出：转矩=9550*功率/转速《＝＝＝》功率=转速*转矩/9550方程式中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；9550是计算系数。

电机扭矩计算公式 T=9550P/n 是如何计算的呢？分析：功率=力*速度即 P=F*V---——--公式【1】转矩(T)=扭力(F)*作用半径(R) 推出F=T/R------公式【2】线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30------公式【3】将公式2、3代入公式1得：P=F*V=T/R*πR*n分/30 =π/30*T*n分-----P=功率单位W， T=转矩单位N.m， n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n30000/π*P=T*n30000/3.1415926*P=T*n9549.297*P=T*n这就是为什么会有功率和转矩*转速之间有个9550的系数关系。

转矩的类型转矩可分为静态转矩和动态转矩。

※静态转矩静态转矩是值不随时间延长而变化或变化很小、很缓慢的转矩，包括静止转矩、恒定转矩、缓变转矩和微脉动转矩。

?静止转矩的值为常数，传动轴不旋转；恒定转矩的值为常数，但传动轴以匀速旋转，如电机稳定工作时的转矩；缓变转矩的值随时间延长而缓慢变化，但在短时间内可认为转矩值是不变的；微脉动转矩的瞬时值有幅度不大的脉动变化。

※动态转矩动态转矩是值随时间延长而变化很大的转矩，包括振动转矩、过渡转矩和随机转矩三种。

振动转矩的值是周期性波动的；过渡转矩是机械从一种工况转换到另一种工况时的转矩变化过程；随机转矩是一种不确定的、变化无规律的转矩。

For personal use only in study and research; not for commercial useFor personal use only in study and research; not for commercial use电机电流计算：对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时：线电流＝相电流；线电压＝根号3相电压。

三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。

绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流极对数与扭矩的关系n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。

所以在选用电机时，考虑负载需要多大的起动扭距。

异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。

直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。

n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。

扭矩公式T=9550*P输出功率/N转速导线电阻计算公式：铜线的电阻率ρ＝0.0172，R＝ρ×L/S(L＝导线长度，单位：米，S＝导线截面，单位：m㎡)磁通量的计算公式：B为磁感应强度,S为面积。

已知高斯磁场定律为：Φ=BS磁场强度的计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。

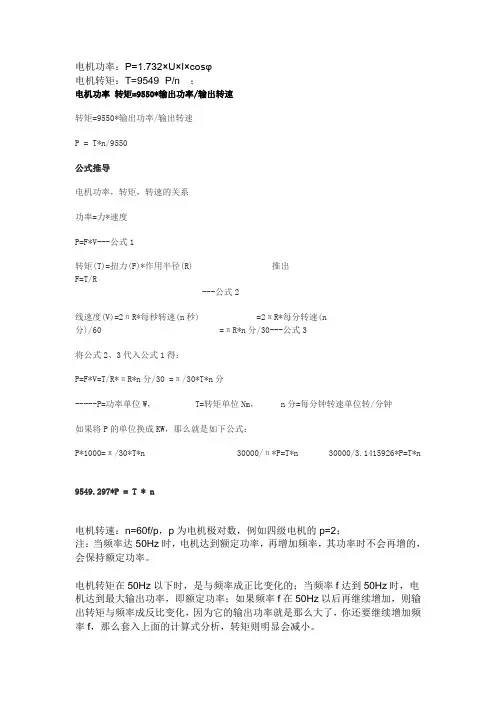

电机功率：P=1.732×U×I×cosφ电机转矩：T=9549×P/n ；电机功率转矩=9550*输出功率/输出转速转矩=9550*输出功率/输出转速P = T*n/9550公式推导电机功率，转矩，转速的关系功率=力*速度P=F*V---公式1转矩(T)=扭力(F)*作用半径(R) 推出F=T/R---公式2线速度(V)=2πR*每秒转速(n秒) =2πR*每分转速(n分)/60 =πR*n分/30---公式3将公式2、3代入公式1得：P=F*V=T/R*πR*n分/30 =π/30*T*n分-----P=功率单位W， T=转矩单位Nm， n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n30000/π*P=T*n 30000/3.1415926*P=T*n 9549.297*P= T * n电机转速：n=60f/p，p为电机极对数，例如四级电机的p=2；注：当频率达50Hz时，电机达到额定功率，再增加频率，其功率时不会再增的，会保持额定功率。

电机转矩在50Hz以下时，是与频率成正比变化的；当频率f达到50Hz时，电机达到最大输出功率，即额定功率；如果频率f在50Hz以后再继续增加，则输出转矩与频率成反比变化，因为它的输出功率就是那么大了，你还要继续增加频率f，那么套入上面的计算式分析，转矩则明显会减小。

转速的情况和频率是一样的，因为电源电压不变，其频率的变化直接反应的结果就是转速的同比变化，频率增，转速也增，它减另一个也减。

关于电压分析起来有点麻烦，你先看这几个公式。

电机的定子电压：U = E + I×R (I为电流, R为电子电阻, E为感应电势)；而：E = k×f×X (k:常数, f: 频率, X:磁通)；对异步电机来说：T=K×I×X (K:常数, I:电流, X:磁通)；则很容易看出频率f的变化，也伴随着E的变化，则定子的电压也应该是变化的，事实上常用的变频器调速方法也就是这样的，频率变化时，变频器输出电压，也就是加在定子两端的电压也是随之变化的，是成正比的，这就是恒V/f比变频方式。
