感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。
本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。

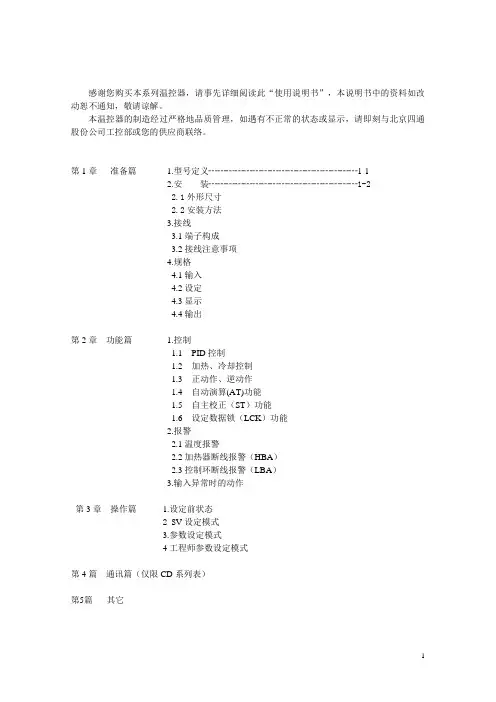

第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-22.1外形尺寸2.2安装方法3.接线3.1端子构成3.2接线注意事项4.规格4.1输入4.2设定4.3显示4.4输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警2.1温度报警2.2加热器断线报警（HBA）2.3控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 S V设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。
CD/CH □01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇2.1节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出8：电流输出（DC4~20mA）V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL-6）*3 D：范围内报警S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G；附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装2.1外形尺寸2.2安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。
o RKC温控器 CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。
·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。
·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。
·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。
·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。
RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。
RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。
特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。
主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。
rkc rd500说明书
一、温控器使用方法
温控器是根据工作环境的温度变化，进行一系列反应的自动控制元件。
温控器通常也被叫做温控开关，温度控制器。
温控器使用很简单，与空调遥控器原理一样，建议用户使用“手动”模式进行调控。
温控器屏幕左侧为设定温度，右侧为室内温度。
室内温度低于设定温度后阀门会开启，高于设定温度后阀门会关闭。
二、温控器使用说明
温度设定方法：
1、按上键和下键按2下，在画面闪动的时候，按上键或下键，可设定希望的温度。
2、偏差温度设定（设定温度与启动温度，温差设定）
上键与下键同时按3秒会显示“d1F”字母，按，或下键可以调节温差
3、温度矫正方法
先按上键，再按电源，3秒后会显示“Cor”继续按3秒会校正为0、0度（出厂设定为0、0度，设定范围为士10度）
4、特殊功能调节
先下键按往不动，再按电源，会显示“ty2”继续按3秒，可设定所有的功能，每按一
次电源，会显示各种菜单。
“ty2”为温感线感应温度。
5、时段供电温度调节方式
按上键，会显示“stp”继续按3秒，会显示1-5时段显示，出厂1档，设定范围0-5挡
6、定时关机设定方法
下键按住3秒钟，显示“t-t”继续按3秒，在“too状态，可设定定时关机功能，设定时间范围0-99个小时。
设定时间内正常工作，到了时间自自动关机（出厂设定为0时）如显示“to9”9个小时就会自动关机，设定关机时间，会显显示剩下多少时间，剩余时间显示“t11”就是剩11小时，“t8、5”就剩余8个小时50分钟。
定定时，时间的变动，关机重启的话变成“0”。
