思科交换机指示灯全解
交换机的前面板有几个指示灯，用于监控系统的活动和性能。这些指示灯称之为发光二极管（LED）。前面板上的指示灯包括：
·系统指示灯
·远程电源供应指示灯
·端口模式指示灯
·端口状态指示灯
1：系统指示灯
显示系统是否已经接通电源并且正常工作。
指示灯颜色系统状态
关闭系统未加电
绿色系统运行正常
琥珀色系统加电但运行不正常
2：远程电源供应（rps）指示灯
指示灯显示交换机是否有远程电源供电。RPS指示灯表明了交换机的RPS状态。
指示灯颜色RPS状态
关闭RPS关闭或未安装
持续绿色RPS已连接并可用
闪烁绿色RPS正在支持堆叠（stack）中的另一台交换机
持续琥珀色RPS已连接但动作不正常
2 / 6
闪烁琥珀色交换机内部电源出现故障，正在使用RPS端口指示灯（这个算是重点了考试要考）端口模式指示灯显示模式按钮的当前状态。各种模式用于决定如何对端口状态LED进行解释。如果要选择或修改端口模式，连续的按压Mode按钮直到Mode LED指示在所需的模式。端口状态LED能代表多种含义，取决于Mode LED的当前值
Mode按钮有三种状态：
·STAT（状态，states）
·UTL（利用率，Utilization）
·FDUP（全双工，full duplex）
如果交换机的状态灯为闪烁的橙色，一般表明在某一个端口。模块或者交换机有硬件故障。如果端口或者模块状态不正常，状态灯也为闪烁的橙色。
4：端口状态指示灯
模式LED端口模式描述
STAT端口状态显示端口状态这个是缺省模式
VTIL交换机利用率显示目前该端口倍交换机使用的带宽
DUPLX端口双工模式可用是全双工或半双工
SPEED端口速度端口运行速度
要选择或者改变端口模式，可用通过按压Mode按钮直至所需要的模式被选中。
模式LED颜色描述
STAT
端口状态关闭关闭无链路
持续绿色链路正常运行

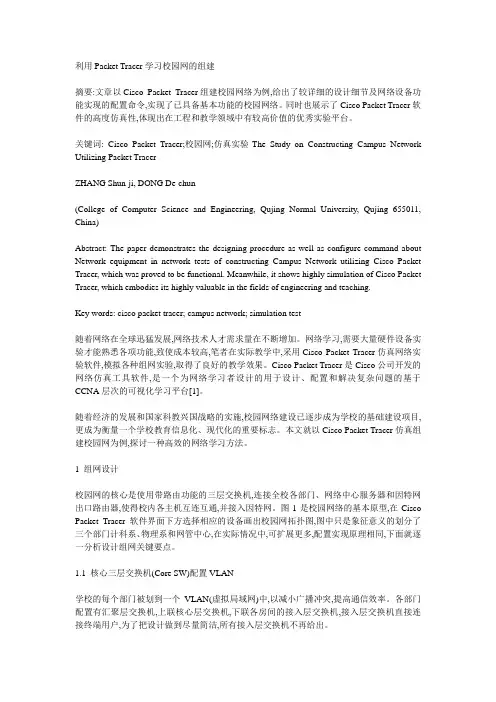

利用Packet Tracer学习校园网的组建
摘要:文章以Cisco Packet Tracer组建校园网络为例,给出了较详细的设计细节及网络设备功能实现的配置命令,实现了已具备基本功能的校园网络。同时也展示了Cisco Packet Tracer软件的高度仿真性,体现出在工程和教学领域中有较高价值的优秀实验平台。
关键词: Cisco Packet Tracer;校园网;仿真实验The Study on Constructing Campus Network
Utilizing Packet Tracer
ZHANG Shun-ji, DONG De-chun
(College of Computer Science and Engineering, Qujing Normal University, Qujing 655011,
China)
Abstract: The paper demonstrates the designing procedure as well as configure command about
Network equipment in network tests of constructing Campus Network utilizing Cisco Packet
Tracer, which was proved to be functional. Meanwhile, it shows highly simulation of Cisco Packet
Tracer, which embodies its highly valuable in the fields of engineering and teaching.
Key words: cisco packet tracer; campus network; simulation test
随着网络在全球迅猛发展,网络技术人才需求量在不断增加。网络学习,需要大量硬件设备实验才能熟悉各项功能,致使成本较高,笔者在实际教学中,采用Cisco Packet Tracer仿真网络实验软件,模拟各种组网实验,取得了良好的教学效果。Cisco Packet Tracer是Cisco公司开发的网络仿真工具软件,是一个为网络学习者设计的用于设计、配置和解决复杂问题的基于CCNA层次的可视化学习平台[1]。
anyconnect用法
# AnyConnect使用指南
AnyConnect是由思科公司开发的一款强大且安全的VPN（虚拟私人网络）客户端软件，它允许用户在任何地点通过互联网建立安全连接，访问内部企业网络或受保护的资源。以下是以Windows操作系统为例，详细说明AnyConnect的安装和使用步骤：
### 一、AnyConnect的安装
1. **下载安装包**：首先从您企业的IT部门或者思科官方网站获取最新版本的AnyConnect客户端安装程序。
2. **运行安装程序**：双击下载好的安装包，按照提示进行操作。在安装过程中，可能需要输入您的授权许可信息或者接受相关的服务条款。
3. **完成安装**：安装完成后，通常会在桌面和开始菜单生成AnyConnect的快捷方式。
### 二、AnyConnect的使用
1. **启动AnyConnect**：点击桌面上的Cisco AnyConnect Secure Mobility
Client图标启动应用程序。
2. **连接至VPN**：
- 在打开的AnyConnect界面中，输入由管理员提供的VPN服务器地址（通常是URL形式）。
- 输入您的用户名和密码，然后点击“连接”按钮。 - 如果有额外的安全认证措施，如证书验证或二次身份验证，按照提示完成相应步骤。
3. **连接状态确认**：成功连接后，AnyConnect界面上将显示已连接并显示连接的VPN名称及IP地址等信息。此时，您的设备就如同直接接入了内网环境，可以访问所有授权的内部网络资源。
4. **断开连接**：当您不再需要使用VPN时，只需在AnyConnect客户端界面点击“断开连接”即可。
### 三、高级功能设置
AnyConnect还提供了许多高级功能设置，例如代理设置、首选DNS服务器选择、是否信任本地网络等。这些设置一般可通过客户端主界面的“首选项”或“设置”选项进行调整，但请注意，对于大部分用户而言，这些高级设置应由系统管理员统一配置或指导修改。
Cisco 1200/1230，在设备顶盖上共有三个没有任何标记的LED指示灯。
今天，经过在Cisco网站查证和研究，解释一下这三个LED在维护和排障中的应用。
以这个角度看，从上至下分别是以太网LED、状态LED和无线电LED。
以太网LED显示经过有线网络的流量。LED绿色闪烁表示有数据正通过以太网接口收发，熄灭表示以太网没有连接。
状态LED指示出操作状态。LED绿色闪烁表示工作正常，但是没有客户端与之关联，绿色常亮表示已经有客户端与之关联。
无线电LED绿色闪烁指示无线电活动。该LED正常情况下熄灭，绿色闪烁表示有数据通过无线接口进行收发。
指示灯面板含义一览表
消息类型 以太网LED 状态
LED 无线电LED Meaning
关联状态 - 绿色常亮 - 至少一个客户端关联到这台AP。
- 绿色闪烁 - 没有客户端关联；检查AP的SSID和加密设置。
操作 - 绿色常亮 绿色闪烁 传送/接收无线分组。
绿色闪烁 绿色常亮 - 传送/接收以太网分组。
- 绿色常亮 琥珀色
闪烁 在无线接口上发生了达到最大重传次数或缓存已满。
错误/警告 琥珀色
闪烁 绿色常亮 - 以太网收发错误。
- 琥珀色
闪烁 - 常规警告。
失败 红色
常亮 红色
常亮 红色
常亮 固件失败；从AP上断开电源插头并重新插入。
固件升级 - 红色
常亮 - AP正在载入新固件。
