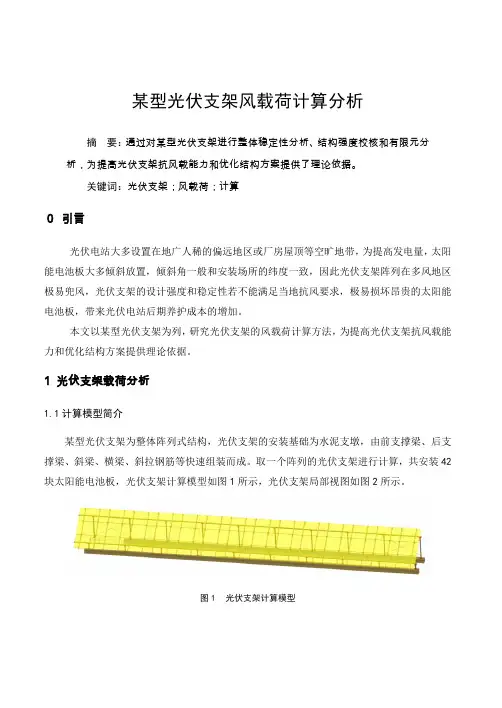

某型光伏支架风载荷计算分析
- 格式:pdf
- 大小:640.53 KB
- 文档页数:6


计算书
1
马鞍板屋面光伏支架结构计算书
荷载确定如下:
光伏组件及支架荷载:Gk=0.2KN/m2
根据GB5009-2012《建筑结构荷载规范》计算得出重现期为25年的基本风压为0.38KN/m2,风压高度系数取Uz为1.13
根据GB50797-2012《光伏发电站设计规范》风压体形系数取1.3
可计算出风荷载标准值Wk=1.0*1.13*1.3*0.38=0.56KN/m2
最大荷载组合下:
S=1.2Gk+1.4WK=1.2*0.2+1.4*0.56cos15°=1.0KN/m2
1、导轨计算:a、简支梁模型
计算书
2
b、连续梁模型:
共4根导轨,每条导轨所受的作用力为q=S*2L/4=1.0*2*1.64/4=0.84KN/m
导轨最大控制弯矩为M=0.95KN·m
通过软件计算,C41*52*3.0,对x轴的惯性矩为Ix=158280 mm4
y1=23.2 ,y2=28.8
σmax1=M*y1/Ix=0.95*10E6*23.2/158280=139N/mm2
σmax2= M*y2/Ix=0.95*10E6*28.8/158280=173/mm2
导轨内力 计算书
3
经过计算最大应力201N/mm2满足规范所规定Q235钢最大抗弯强度215N/mm2设计值
2、斜梁计算:
导轨传给斜梁的控制集中力Fk=ql/2=3.15KN,斜梁及立柱弯矩图如下:
斜梁最大控制弯矩:1.32KN·m
斜梁采用C41*62*3.0,Ix=248253 mm4,y1=28.0 ,y2=34.0
σmax1=M*y1/Ix=1.32*10E6*28.0/248253 =149N/mm2<215 N/mm2
σmax2= M*y2/Ix=1.32*10E6*34.0/248253 =180N/mm2<215 N/mm2
经计算满足应力满足要求
3、立柱计算:

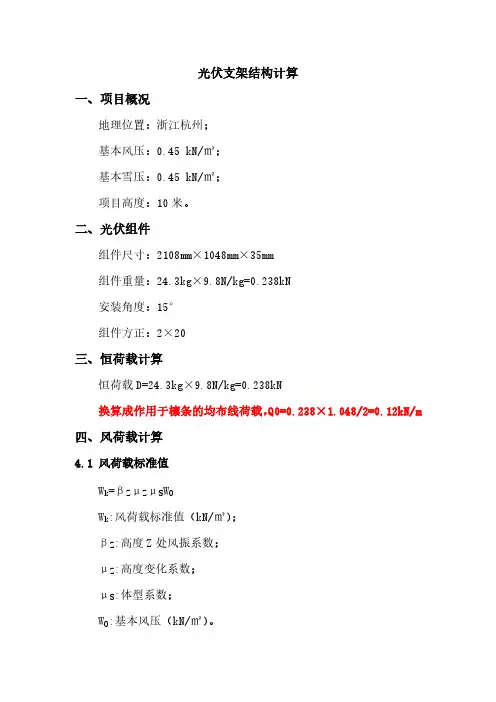

光伏支架结构计算
一、项目概况
地理位置:浙江杭州;
基本风压:0.45 kN/㎡;
基本雪压:0.45 kN/㎡;
项目高度:10米。 二、光伏组件
组件尺寸:2108mm×1048mm×35mm
组件重量:24.3kg×9.8N/kg=0.238kN
安装角度:15°
组件方正:2×20 三、恒荷载计算
恒荷载D=24.3kg×9.8N/kg=0.238kN
换算成作用于檩条的均布线荷载,Q0=0.238×1.048/2=0.12kN/m 四、风荷载计算
4.1 风荷载标准值
Wk=βZμZμSW0 Wk:风荷载标准值(kN/㎡);
βZ:高度Z处风振系数;
μZ:高度变化系数;
μS:体型系数;
W0:基本风压(kN/㎡)。 4.2 各数值的选择
4.2.1地面粗糙度分类等级
A. 指近海海面和海岛、海岸、湖岸及沙漠地区;
B. 指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇;
C. 指有密集建筑群的城市市区;
D. 指有密集建筑群且房屋较高的城市市区。
4.2.2风振系数βZ 对于高度低于30m的建筑,βZ取值1.0。
4.2.3高度变化系数μZ 根据高度,查表4-1,得出数值。该项目选用1.0。
表4-1 高度变化系数μZ 离地面或海
平面高度 地面粗糙度类别
A B C D
5 1.09 1.0 0.65 0.51
10 1.28 1.0 0.65 0.51
15 1.42 1.13 0.65 0.51
20 1.52 1.23 0.74 0.51
30 1.67 1.39 0.88 0.51
40 1.79 1.52 1.00 0.60
50 1.89 1.62 1.10 0.69
60 1.97 1.71 1.20 0.77
70 2.05 1.79 1.28 0.84 80 2.12 1.87 1.36 0.91
90 2.18 1.93 1.43 0.98
100 2.23 2 1.50 1.04
光伏板风载荷计算
计算光伏板的风载荷需要考虑板的表面积、风速、风向和风荷载系数等因素。以下是一种常用的风载荷计算方法:
1.
确定风荷载标准:根据所在地的建筑设计规范或风荷载标准,确定适用的风荷载标准参数。
2. 确定风速:根据所在地的气象数据或特定的设计要求,确定设计风速。
3. 确定风向:根据所在地的风向分布统计数据或特定的设计要求,确定设计风向。
4.
计算风荷载系数:根据风荷载标准和光伏板的特性,计算适用的风荷载系数。这包括垂直和水平风向上的风荷载系数。
5.
计算风载荷:根据光伏板的表面积和风荷载系数,计算风载荷。通常,风载荷等于风荷载系数乘以表面积乘以空气密度乘以风速的平方。
风载荷计算涉及到一系列参数和标准,因此最好咨询建筑设计专业人士或利用专门的工程计算软件来进行精确计算。这种计算通常是在光伏系统设计的初期进行,以确保系统在风力条件下的稳定性和安全性。
光伏支架设计中需要考虑到的主要计算方法
光伏支架是太阳能发电系统中的重要组成部分,它承载着太阳能电池板并保证其正常运行。在光伏支架的设计中,需要考虑到各种因素,以确保支架的稳定性、安全性和可靠性。下面将介绍光伏支架设计中需要考虑的主要计算方法。
1. 承载力计算:光伏支架需要承受太阳能电池板的重量以及外部荷载(如风载荷、雪载荷等)。承载力计算是光伏支架设计的基础,需要考虑到支架的结构形式、材料强度和连接方式等因素。通常使用结构力学原理和数值计算方法来估算支架的承载能力,以确保其能够承受各种荷载条件下的安全运行。
2. 稳定性计算:光伏支架在受到外部力的作用下,需要保持稳定,不发生倾覆或失稳现象。稳定性计算主要考虑支架的抗倾覆和抗失稳能力,包括支架的刚度、结构形式、地基条件等因素。通过分析支架的力学性能和稳定性,可以确定支架的合理尺寸和结构形式,以确保其稳定的运行。
3. 风载荷计算:光伏支架在风力作用下会受到风载荷的影响,需要计算支架所受的风载荷大小。风载荷计算主要考虑到支架的暴风雨区域、风速、支架的高度和形状等因素。通过风洞试验和数值模拟等方法,可以准确计算出支架所受的风载荷,并根据计算结果来设计支架的结构形式和强度。
4. 抗震设计:光伏支架需要具备一定的抗震能力,以应对地震等自然灾害。抗震设计主要考虑支架的结构形式、材料强度和连接方式等因素。通过地震波动分析和结构动力学计算等方法,可以评估支架的抗震性能,并根据评估结果来设计支架的结构形式和强度。
5. 耐候性计算:光伏支架需要在各种恶劣的气候条件下运行,因此需要具备良好的耐候性。耐候性计算主要考虑支架的材料抗氧化、防腐蚀和耐久性能等因素。通过材料试验和模拟环境试验等方法,可以评估支架的耐候性能,并选择合适的材料和防护措施来提高支架的耐候性能。
光伏支架设计中需要考虑到的主要计算方法包括承载力计算、稳定性计算、风载荷计算、抗震设计和耐候性计算等。通过这些计算方法,可以确保光伏支架的稳定性、安全性和可靠性,提高太阳能发电系统的运行效率和经济性。光伏支架设计的准确性和科学性对于太阳能发电系统的长期运行和发展具有重要意义。
