地形图的分幅与编号（旧）
• 定义：将某种比例尺地图所包含范围内的图幅按一定幅面大小划分成许多幅地图，并编注其序号的做法被称为地形图的分幅和编号。
• 地图分幅编号的作用：测制地图的需要、印刷地图的需要、管理和发行的需要、用图的需要。
• 地形图分幅方法：一是按坐标网格分幅（矩形分幅），一是按经纬线分幅（梯形分幅）。我国基本比例尺地形图采用经纬线分幅。
1：100万地形图分幅编号
• 分幅（经差6°纬差4°）：由经度180°始按经差6°自西向东将全球分成60纵列，用1、2…60表示；由赤道始，按纬差4°将南北半球各分22横行，用字母A、B…V表示。
• 编号：每幅1：100万地形图编号由行号和列号组成，行号在前，列号在后，中间连一短线，如北京所在图幅，J-50 (北京116°05′15″E，39°50′10″N)
1：50万：按经差3°纬差2°分幅；每幅1：100万图含4幅1：50万图；代号A,B,C,D；例J-50-A
1：25万：经差1°30′纬差1°分幅；每幅1：100万图含16幅；代号[1]、[2]…[16]；例:J-50-[1](编号1：100万幅后加上代号)
1：10万：按经差30′纬差20′分幅；每幅1：100万图含144幅；代号1、2…144；例：J-50-5（编号在1：100万幅编号后加上自然序数代号）
1：5万：(经差15′纬差10′)，每幅1:10万图含4幅；编号是在1：10万幅后加上自己的序号A、B、C、D；例：J-50-5-B。
1:2.5万(经差7′30″，纬差5′)：每幅1:5万图含4幅；代号为1、2、3、4；例：J-50-5-B-4。
1:1万：(经差3′45″，纬差2′30″），每幅1:10万图含64幅；代号为（1）、（2）、（3）…（64）；编号：1:10万图号后，分别加上各自的代号，例：J-50-5-(24)。
旧地图分幅编号总结
地形图的分幅与编号（新）
我国地形图的分幅和编号规则

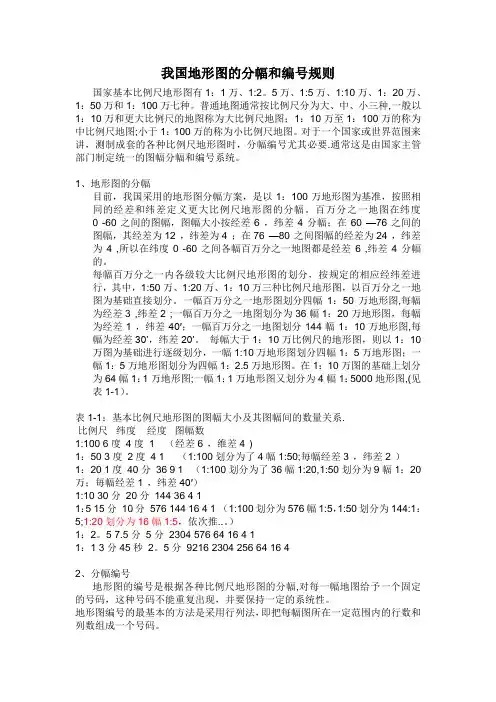

国家基本比例尺地形图有1：1万、1:2。5万、1:5万、1:10万、1：20万、1：50万和1：100万七种。普通地图通常按比例尺分为大、中、小三种,一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图;小于1：100万的称为小比例尺地图。对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要.通常这是由国家主管部门制定统一的图幅分幅和编号系统。
1、地形图的分幅
目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°—76°之间的图幅，其经差为12°，纬差为4°；在76°—80°之间图幅的经差为24°，纬差为4°,所以在纬度0°-60°之间各幅百万分之一地图都是经差6°,纬差4°分幅的。
每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1:50万、1:20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。一幅百万分之一地形图划分四幅1：50万地形图,每幅为经差3°,纬差2°;一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1：10万地形图,每幅为经差30’，纬差20’。 每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1:10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：2.5万地形图。在1：10万图的基础上划分为64幅1：1万地形图;一幅1：1万地形图又划分为4幅1：5000地形图,(见表1-1）。
表1-1：基本比例尺地形图的图幅大小及其图幅间的数量关系.
比例尺 纬度 经度 图幅数
1:100 6度 4度 1 （经差6°，维差4°)
标准图框分幅与编号:
我国基本比例尺地形图的分幅编号是在国际规定的1:100万地形图基础上，按经纬度进行分幅和编号的。
1:100万地图的分幅编号：每幅1:100万地图纬差4°经差6°。从地球赤道起，向两极每纬度4°为一行，依次以字母A，B，C，…，V表示；从西经180°起，向东每6°为一列，依次以数字l，2，3，…，60表示。每幅图的编号由该图幅所在的行号(字符码)和列号(数字码)组成，列号在前，行号在后，二者之间划一短线。如北京在1:100万图上处于第J列第50行，故编号为J-50。1:50万、1:25万、1:20万、1:10万地形图分幅编号：在1:100万图幅基础上，按一定经差和纬差进行划分，并分别在1:100万图幅后加上各自的代号。1:5万、1:2.5万、1:1万地形图分幅编号：在1:10万图幅基础上，按一定经差和纬差进行划分，并分别在1：10万图幅后加上各自的代号。
表1 国家基本比例尺地形图分幅编号表
比例尺 图幅大小 分幅 编号 示例
经差 纬差
1:100万 6° 4° 横行A，B，…，V，纵列1，2，…，60 J-50
1:50万 3° 2° 1幅1:100万图分成4幅 1:100万图编号后加A,B,C,D J-50-A
1:25万 1.5° 1° 1幅1:100万图分成16幅 1:100万图编号后加[1],[2],…,[16] J-50-[3]
1:20万 1° 40’ 1幅1:100万图分成36幅 1:100万图编号后加(1),(2),…,(36) J-50-(3)
1:10万 30’ 20’ 1幅1:100万图分成144幅 1:100万图编号后加1,2,3,…,144 J-50-87
1:5万 15’ 10’ 1幅1:10万图分成4幅 1:10万图编号后加A,B,C,D J-50-87-B
1:2.5万 7’30” 5’ 1幅1:5万图分成4幅 1:5万图编号后加1,2,3,4 J-50-87-B-3
地形图的应用（国家基本比例尺地形图分幅与编号） 大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。特别是在规划设计阶段，不仅要以地形图为底图，进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作，以便因地制宜地进行合理的规划和设计。 1.按经纬线分幅的梯形分幅法(又称为国际分幅) 2.按坐标格网分幅的矩形分幅法。 一．梯形分幅与编号 1、1：100万比例尺图的分幅与编号 按国际上的规定，1：100万的世界地图实行统一的分幅和编号。即自赤道向北或向南分别按纬差4°分成横列，各列依次用A、B„V表示。自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2„60表示。每一幅图的编号由其所在的“横列一纵行”的代号组成。例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：100万比例尺图的图号为J—50。
2、1：10万比例尺图的分幅和编号 将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。
3、
这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各自的代号A、B、C、D。每幅1：5万的图又可分为4幅1：2．5万的图，分别以1、2、3、4编号。每幅1：10万图分为64幅1：1万的图，分别以(1)、(2)、„„(64)表示。
1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。每幅1：10000 的图分为4幅1：5000的图，分别在1：10000的图号后面写上各自的代号a、b、c、d。每幅1：5000的因又分成9幅1：2000的图，分别以l、2、„„9表示，图幅的大小及编 二、矩形分幅与编号 大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。采用矩形分幅时，大比例尺地形图的编号，一般采用图幅西南角坐标公里数编号法。其西南角的坐标X＝3530．0km，y＝531．0km，所以其编号为“3530．0—531.0”。编号时，比例尺为1：500地形图，坐标值取至0．01km，而1：1000、1：2000地形图取至0．1km。 某些工矿企业和城镇，面积较大，而且测绘有几种不同比例尺的地形图，编号时是以1：5000比例尺图为基础，并作为包括在本图幅中的较大比例尺图幅的基本图号。例如，某1：5000图幅西南角的坐标值x＝20km，y＝10km，则其图幅编号为“20—10”。这个图号将作为该图幅中的较大比例尺所有图幅的基本图号。也就是在1：5000图号的末尾分别加上罗马字Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1：2千比例尺图幅的编号。同样，在1：2000图幅编号的末尾分别再加上Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1：1000图幅的编号，在1：1000比例尺的图号末尾再加上Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1：500图幅的编号。
