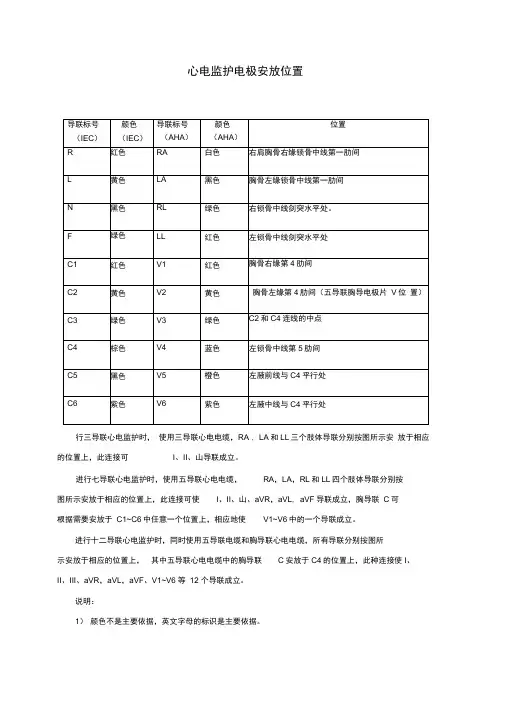

心电图电极摆放位置

心电监护电极安放位置
行三导联心电监护时，使用三导联心电电缆，RA , LA和LL三个肢体导联分别按图所示安放于相应的位置上，此连接可I、II、山导联成立。

进行七导联心电监护时，使用五导联心电电缆，RA，LA，RL和LL四个肢体导联分别按
图所示安放于相应的位置上，此连接可使I、II、山、aVR，aVL, aVF导联成立，胸导联C可
根据需要安放于C1~C6中任意一个位置上，相应地使V1~V6中的一个导联成立。

进行十二导联心电监护时，同时使用五导联电缆和胸导联心电电缆，所有导联分别按图所
示安放于相应的位置上，其中五导联心电电缆中的胸导联C安放于C4的位置上，此种连接使I、
II、III、aVR，aVL，aVF、V1~V6 等12 个导联成立。

说明：
1）颜色不是主要依据，英文字母的标识是主要依据。

2）临床工作中根据需要，普通心电监测，使用心电监护仪时如果患者没有特殊情况，可以
按要求放置，有特殊情况时，如考虑患者可能需要除颤等操作时，电极片要远离除颤电极板的
放置位置，需要适当更改肢体导联的位置， 描记心电图时，肢体导联在左右上下四肢远端， V1-V6 位置不能改变。

3）上表红颜色标记的是普通监护仪常用的监测位置。

V
・ \
V3
|V 4 |V d V 6
(precordial leads )
腋中线 腋
前线 锁骨
中
线. 前。

五导联的心电监护仪电极片放置位置【1】部位标号颜色放置部位右上RA白胸骨右缘锁骨中线第一肋间左上LA黑胸骨右缘锁骨中线第一肋间中间C棕胸骨左缘第四肋间左下LL红左锁骨中线肋缘处右下RL绿右锁骨中线肋缘处2022年3月23日；第1页共6页五导联的心电监护仪ECG——心电图 NIBF——血压PLETH——心率SPO2——血氧饱和度RESP——呼吸健康人的：HR(心率) 60-100BP（血压）<140SO2（血氧饱和度）>96%RR（呼吸频率） 12-18吸氧的注意事项：1.严格遵守操作规程，注意用氧安全，切实做好“四防”，即防火、防震，防油、防热。

2.患者吸氧过程中，需要调节氧流量时，应当先将患者鼻导管取下，调节2022年3月23日；第2页共6页好氧流量后，再与患者连接。

停止吸氧时，先取下鼻导管，再关流量表。

3.吸氧时，注意观察病人脉搏、血压、精神状态等情况有无改善，及时调整用氧浓度。

4.湿化瓶每次用后均须清洗、消毒。

5.氧气筒内氧气不可用尽，压力表上指针降至5kg／cm2时，即不可再用。

6.对未用或已用空的氧气筒应分别放置并挂“满”或“空”的标记，以免急用时搬错而影响抢救工作。

目录• 1 基本概念• 2 使用常规• 3 心电监护仪的日常维护• 4 监护仪意义和作用心电监护仪是能同时监护病人的动态心电图形（一般为五联导心电图）、呼吸、体温、血压（分无创和有创）、血氧饱和度、脉率等生理参数。

使用对象凡是病情危重需要进行持续不间断的监测心搏的频率、节律与体温、呼吸、血压、脉搏及经皮血氧饱和度等患者。

2022年3月23日；第3页共6页心电监护操作程序1.准备物品。

主要有心电监护仪、心电血压插件联接导线、电极片、生理盐水棉球、配套的血压袖带。

2. 操作程序如下： 3. 连接心电监护仪电源。

4. 将患者平卧位或半卧位。

5. 打开主开关。

6. 用生理盐水棉球擦拭患者胸部贴电极处皮肤。

7. 贴电极片，连接心电导联线，屏幕上心电示波出现8.将袖带绑在至肘窝上两横指处。

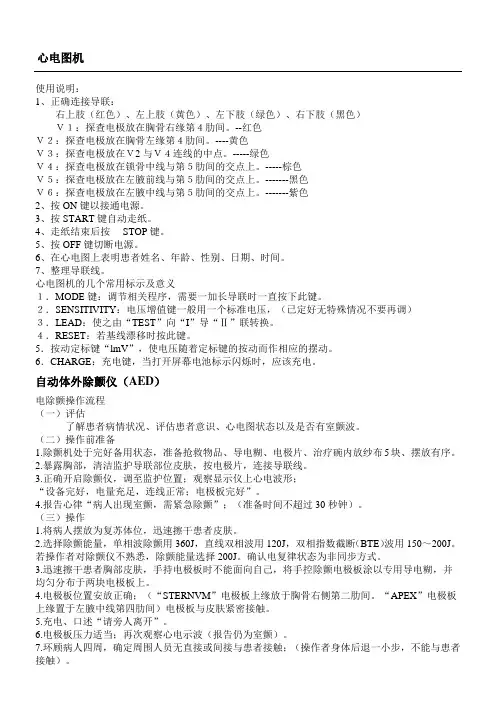

心电图机使用说明：1、正确连接导联：右上肢（红色）、左上肢（黄色）、左下肢（绿色）、右下肢（黑色）Ｖ１：探查电极放在胸骨右缘第４肋间。

--红色Ｖ２：探查电极放在胸骨左缘第４肋间。

----黄色Ｖ３：探查电极放在Ｖ2与Ｖ４连线的中点。

-----绿色Ｖ４：探查电极放在锁骨中线与第５肋间的交点上。

-----棕色Ｖ５：探查电极放在左腋前线与第５肋间的交点上。

-------黑色Ｖ６：探查电极放在左腋中线与第５肋间的交点上。

-------紫色2、按ON键以接通电源。

3、按START键自动走纸。

4、走纸结束后按STOP键。

5、按OFF键切断电源。

6、在心电图上表明患者姓名、年龄、性别、日期、时间。

7、整理导联线。

心电图机的几个常用标示及意义１．MODE键：调节相关程序，需要一加长导联时一直按下此键。

２．SENSITIVITY：电压增值键一般用一个标准电压，（已定好无特殊情况不要再调）３．LEAD：使之由“TEST”向“I”导“Ⅱ”联转换。

４．RESET：若基线漂移时按此键。

5．按动定标键“lmV”，使电压随着定标键的按动而作相应的摆动。

6．CHARGE：充电键，当打开屏幕电池标示闪烁时，应该充电。

自动体外除颤仪（AED）电除颤操作流程（一）评估了解患者病情状况、评估患者意识、心电图状态以及是否有室颤波。

（二）操作前准备1.除颤机处于完好备用状态，准备抢救物品、导电糊、电极片、治疗碗内放纱布5块、摆放有序。

2.暴露胸部，清洁监护导联部位皮肤，按电极片，连接导联线。

3.正确开启除颤仪，调至监护位置；观察显示仪上心电波形；“设备完好，电量充足，连线正常；电极板完好”。

4.报告心律“病人出现室颤，需紧急除颤”；（准备时间不超过30秒钟）。

（三）操作1.将病人摆放为复苏体位，迅速擦干患者皮肤。

2.选择除颤能量，单相波除颤用360J，直线双相波用120J，双相指数截断（BTE）波用150～200J。

若操作者对除颤仪不熟悉，除颤能量选择200J。

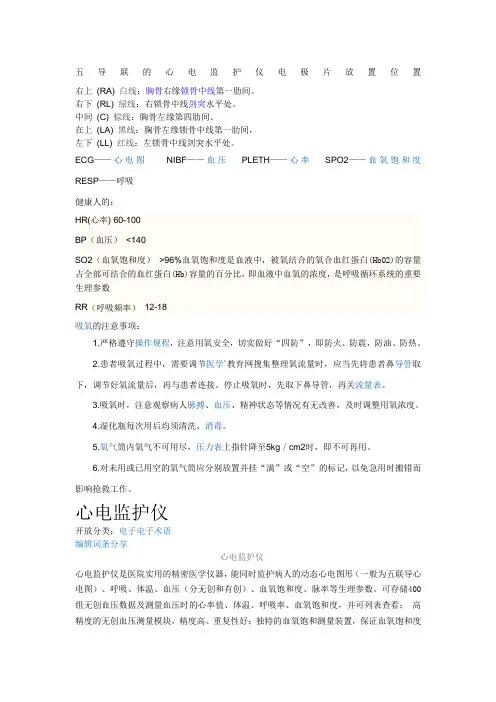

五导联的心电监护仪电极片放置位置右上(RA) 白线：胸骨右缘锁骨中线第一肋间。

右下(RL) 绿线：右锁骨中线剑突水平处。

中间(C) 棕线：胸骨左缘第四肋间。

在上(LA) 黑线：胸骨左缘锁骨中线第一肋间，左下(LL) 红线：左锁骨中线剑突水平处。

ECG——心电图NIBF——血压PLETH——心率SPO2——血氧饱和度RESP——呼吸健康人的：HR(心率) 60-100BP（血压）<140SO2（血氧饱和度）>96%血氧饱和度是血液中，被氧结合的氧合血红蛋白(HbO2)的容量占全部可结合的血红蛋白(Hb)容量的百分比，即血液中血氧的浓度，是呼吸循环系统的重要生理参数RR（呼吸频率）12-18吸氧的注意事项：1.严格遵守操作规程，注意用氧安全，切实做好“四防”，即防火、防震，防油、防热。

2.患者吸氧过程中，需要调节医学`教育网搜集整理氧流量时，应当先将患者鼻导管取下，调节好氧流量后，再与患者连接。

停止吸氧时，先取下鼻导管，再关流量表。

3.吸氧时，注意观察病人脉搏、血压、精神状态等情况有无改善，及时调整用氧浓度。

4.湿化瓶每次用后均须清洗、消毒。

5.氧气筒内氧气不可用尽，压力表上指针降至5kg／cm2时，即不可再用。

6.对未用或已用空的氧气筒应分别放置并挂“满”或“空”的标记，以免急用时搬错而影响抢救工作。

心电监护仪开放分类：电子电子术语编辑词条分享心电监护仪心电监护仪是医院实用的精密医学仪器，能同时监护病人的动态心电图形（一般为五联导心电图）、呼吸、体温、血压（分无创和有创）、血氧饱和度、脉率等生理参数。

可存储400组无创血压数据及测量血压时的心率值、体温、呼吸率、血氧饱和度，并可列表查看；高精度的无创血压测量模块，精度高、重复性好；独特的血氧饱和测量装置，保证血氧饱和度值和脉率测量更准确；另有丰富的报警上、编辑摘要目录• 1 基本概念• 2 使用常规• 3 心电监护仪的日常维护• 4 监护仪意义和作用心电监护仪是医院实用的精密医学仪器，能同时监护病人的动态心电图形（一般为五联导心电图）、呼吸、体温、血压（分无创和有创）、血氧饱和度、脉率等生理参数。
