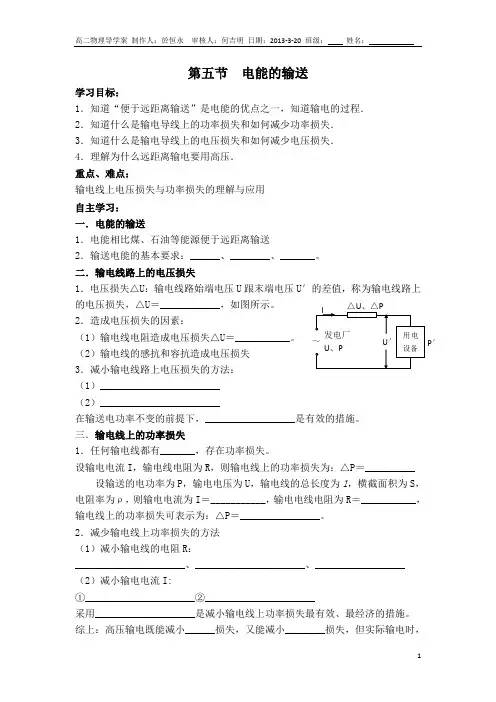

第五节 电能的输送学习目标：1．知道“便于远距离输送”是电能的优点之一，知道输电的过程． 2．知道什么是输电导线上的功率损失和如何减少功率损失． 3．知道什么是输电导线上的电压损失和如何减少电压损失． 4．理解为什么远距离输电要用高压． 重点、难点：输电线上电压损失与功率损失的理解与应用 自主学习： 一．电能的输送1．电能相比煤、石油等能源便于远距离输送2．输送电能的基本要求：______、________、_______。
二．输电线路上的电压损失1．电压损失△U ：输电线路始端电压U 跟末端电压U ′的差值，称为输电线路上的电压损失，△U ＝____________，如图所示。
2．造成电压损失的因素：（1）输电线电阻造成电压损失△U ＝___________。
（2）输电线的感抗和容抗造成电压损失 3．减小输电线路上电压损失的方法： （1）________________________ （2）________________________在输送电功率不变的前提下，__________________是有效的措施。
三．输电线上的功率损失1．任何输电线都有_______，存在功率损失。
设输电电流I ，输电线电阻为R ，则输电线上的功率损失为：△P ＝__________设输送的电功率为P ，输电电压为U ，输电线的总长度为l ，横截面积为S ，电阻率为ρ，则输电电流为I ＝___________，输电电线电阻为R ＝___________，输电线上的功率损失可表示为：△P ＝________________。
2．减少输电线上功率损失的方法 （1）减小输电线的电阻R ：______________________、______________________、__________________ （2）减小输电电流I:①______________________②______________________采用____________________是减小输电线上功率损失最有效、最经济的措施。
5.5电能的输送1．远距离输电线路如图所示。
在输送的电功率一定的情况下，采用高压1U 输电时，线路损耗的电功率为1P ；采用高压2U 输电时，线路损耗的电功率为2P 。
若124P P =，下列关系式正确的是（ ）A ．122U U =B ．122U U =C ．124U U =D ．124U U =2．某水电站发电机的输出功率恒定，用升压变压器将电压升至U 后向远处输电，输电电流为I ，在用户端用降压变压器将电压降至所需电压、为减小输电线的热功率，下列措施可行的是（ ） A ．增大输电电流I B ．增大输电电压UC ．减少输电时间D ．减小输电导线的横截面积3．如图所示，为了减少输电线路中的电能损耗，电厂发出的交流电经变电站升为(V)U t π=的高压后再远距离输电，经过匝数比为100:1的理想变压器将电压降压后供用户使用，若输电线的电阻为20Ω，下列说法正确的是（ ）A ．若将输电电压提高一倍，则线路上损失的电功率也减少一半B ．若将输电线的电阻减为一半，则线路上损失的电功率也减少为原来的14C ．降压变压器输出电压的频率为100HzD ．用户得到的电压小于220V4．远距离输电线路的示意图如图甲所示，发电机输出电压随时间的变化关系如图乙所示。
下列说法正确的是（ ）A ．发电机输出电压的有效值是VB ．用户得到的交流电频率是100HzC ．发电机的输出功率取决于升压变压器的原副线圈匝数比D ．保持发电机输出功率不变，增加升压变压器副线圈匝数，用户得到的功率增大5．采用110 kV 高压向远方的城市输电，当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ） A ．27.5kVB ．55kVC ．220kVD ．440kV7．图示为某发电厂向偏远山区输送电能的示意图，发电厂通过升压变压器1T 和降压变压器2T 向纯电阻用电器0R （未知）供电。
已知输电线的总电阻为R ，1T 原、副线圈匝数比为1∶10，2T 原、副线圈匝数比为10∶1，1T 原线圈两端的瞬时电压sin u U t ω=，测得发电厂回路中电流有效值为I 。
