主要物品技术资料
NFGG管网叠压供水设备
1.产品概述
NFGG系列管网叠压供水设备由管中泵特殊构成。是二十一世纪供水设备领域发展的必
然趋势。本公司生产的NFGG系列管网叠压供水设备是一种可以直接与自然水管道串接加压，
同时也可根据用户的需要，设不锈钢水箱，并显著节资、节能，随缘不受污染的供水设备。
它成功得解决了高楼的生活用水难题和常规供水设备噪音大的问题，开创了二十一世纪供水
领域的新纪元。
2.设备组成结构
设备主要由电控系统、稳流罐、压力罐、水泵、管路、止回阀、球阀、真空抑制器、液
位传感器、压力传感器和压力表等主要配件组成。
3.适用范围
—新建的住宅小区或办公楼等生活用水。
—低层自来水压力不能满足要求的消防用水。
—改选原有的气压供水设备，可以充分利用原有的气压罐
—已经建好谁吃的，可以采用无负压设备与水池公用的供水方式，进一步节能。
—自来水厂的大型中间加压泵站。
—工矿企业的生产、生活用水等。
—各种循环水系统。
4.型号含义

5.工作原理图
6.系统运行性能测试曲线

7.功能特点
无负压
—系统与市政自来水管网直联去睡加压运行不会造成市政自来水管网出现负压。
—高品质智能型电脑控制。
—专用自助开发，具有多样化功能，能够提供尖端水准的精密控制，已经达到世界领先水平。
借压（或叠压）
—设备在运行时借助市政自来水管网的压力，并在此基础上增压，与从普通蓄水池吸水相比
运行时可减少泵台数或降低转速而达到节能目的。
保持恒压压力
—设备实时通过压力传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水
泵投入台数和变频器输出频率（反应为电机及水泵转速），以实现恒压供水的目的。
停电不断水
—供电线路断电是，系统通过控制器及旁通等手段实现停电不断水，及停电时系统自动切换
为市政自来水压力供水。
无声
—所用泵为无声管中泵。
高度自动化
——系统能实现全自动控制，具有手动/自动切换、主辅泵定时轮换‘压力调整、恒压、高
低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳
闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、监测和维护。
卫生
—过流部件均采用不锈钢等食品级材料制造，符合国际涉水卫生规范。
—箱式无负压装置能确保水箱内贮水通过用户用水每天自动更新，罐式无负压装置实时置
换，确保用水卫生。
节省投资
—系统没有蓄水池等土建贮水设施，节省了占地面积，降低了建筑承载负荷，因而大大降低
了投资费用。
节省运行费用
—系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度，用水量大时投入功率
大，用水量小时投入小，小用水量时（如夜间）系统由小功率泵变频调速恒压供水。系统一
直在高效率点运行。因而大大降低了运行费用。可节约能源60%以上。
—如市政管网有一定的压力，运行时只需要在市政压力基础上补压即可。与传统具有蓄水池
的供水设备相比达到同样的效果而从电网西区的功率较小。节能效果十分显著。
—系统全自动运行无须专人值守：又因没有蓄水池等土建贮水设施，也没有水质处理仪器，
免去定期清洗，消毒的呢过工作，故进一步降低了运行费用。
8.运行方式
9.使用环境

10.供水设备示意图
11.主要控制功能

12.结构图
13.配件清单
管路结构清单

序号 名 称 材 料 备 注
1
电机壳体 铝壳（≤7.5KW） 江潮
电机散热体 铝壳 江潮
2 泵 头 不锈钢SUS304 南方
3 机械密封 石墨/碳化钨 博格曼/德国
4 出水导叶 不锈钢 SUS304 南方
5 支撑导叶 不锈钢 SUS304 南方
6 导 叶 不锈钢 SUS304 南方

7 导 流 器 不锈钢 SUS304 南方
8 轴 承 碳化钨 SUS304 SKF
9 叶 轮 不锈钢 SUS304 南方
10 轴 不锈钢 SUS304 南方
11 叶轮隔套 不锈钢 SUS304 南方
12 耐 压 筒 不锈钢 SUS304 南方
13 联 轴 器 碳钢 南方
14 进出水段 不锈钢 SUS304 南方
15 气 压 罐 碳钢 意大利
16 压力变送器 不锈钢 SUS304 瑞士TRAFAG
17 机组供水管路 不锈钢 SUS304 南方
18 止 回 阀 不锈钢 SUS304 南方
变频控制柜清单
序号 名称 规格 数量 品牌
1 变频器 ACS510 1 ABB
2 人机界面/控制器 NFC 1 南方
3 3P断路器 NSC 1 施耐德
4 2P断路器 C65N C10 1 施耐德
5 智能保护器 TVR2000-1 1 上海高迪亚
6 交流接触器 LC1D 2N 施耐德
7 热过载 LRD N 施耐德
8 中间继电器 RXM4LB2P7 2 施耐德

9 双执三位开关 ZB2BZ103C/ZB2BJ3C 2个NO N 施耐德

10 双执两位开关 ZB2BZ101C/ZB2BJ2C 1个NO 2 施耐德
11 隔离变压器 BK-50 1 天正
12 滤波器 SN-M6H-CM 1 SUNTRONIX
13 声光报警器 KPL-BZIR 1 KACON
14 预警灯 ND16-22DS/2 24V 1 正泰
15 智能温控器 NFSTC-100 1 南方

16 风扇 113FZY-S AC220V/50HZ 18W 1 大丰
17 模数化插座 AC50-450 1 腾策机电
18 箱内照明 （节能灯+门碰开关） T5/8W +Z-15GQ-B 2-80C 1
19 箱体 1 南方

13.设备安装图
14.设备电气图
15.设备的相关检验检测报告等

19 法 兰 片 不锈钢 SUS304 南方

合集下载

BYWG罐式(无负压)叠压供水设备

BYWG罐式(无负压)叠压供水设备

BYWG罐式（无负压）叠压供水设备概述我国城镇化建设日异月新，住宅楼层在不断提高，城市面积在不断扩大，城镇原有的管网供水能力日显不足，传统的二次加压设备如通过蓄水池或高位水箱采用水泵加压供水存在投资和日常维修费用大，水质易受二次污染，浪费能源等缺点。

随着供水技术与设备的发展，及城镇供水能力的提高，具有卫生、节能、占地面积小等优点的管网叠压供水方式日益成熟。

奔宇机电的专业技术人员在追求卓越品质的设计理念指导下，结合自身在供水领域的长期研究、生产经验，做了大量的试验和开发工作，在原有BYW型无负压变频给水设备基础上推出了新一代BYWG型罐式（无负压）叠压供水设备，力求使产品结构更加完善，产品性能更加可靠，市场应用中更节能、更环保、更经济。

BYWG型罐式（无负压）叠压供水设备是一种新型加压供水设备，通过微机控制变频调速来实现恒压供水。

首先根据实际情况设定用水点工作压力，并时刻监测市政管网压力，当压力低于用户所需压力时，微机自动控制子变频器启动，调节水泵转速提高，直到管网压力上升到用户所需压力，并控制水泵以一恒定转速运行进行恒压供水。

当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。

设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑理性的供水方式。

设备工作原理：自来水由系统进水管进入，经过过滤器（可选）和倒流防止装置（可选），进入稳流调节器（稳流罐）的进水口，稳流罐出口端连接水泵泵组的进水总管，总管分出两路经阀门进入两台水泵，水泵出口经消声止回阀和阀门，至出水总管。

稳流补偿罐装有限压保护压装置、真空抑制器，稳流罐出水口底部有排污口。

限压保护装置和压力传感器，分别实时检测市政管网压力和用户管网压力值。

设备旁路直通管路出口与供水总管相连。

如用户要求，系统还可设一个消毒接口，方便卫生监督部门的检测工作以及对系统内部消毒用。

Q_GZQYP 1-2010DWS(QYBK)管网叠压无负压

Q_GZQYP 1-2010DWS(QYBK)管网叠压无负压

ቤተ መጻሕፍቲ ባይዱ
GB/T 191 包装储运图示标志
GB 755
旋转电机定额和性能
GB/T 762 标准电流等级
GB/T 4025 人-机界面标志标识的基本和安全规则指示器和操作器的编码规则
GB/T 3047.1 高度进制为 20mm 的面板、架和柜的基本尺寸系列
GB/T 3797 电气控制设备
GB 4208
外壳防护等级（IP 代码）
I
Q/GZQYP 1—2010
DWS(QYBK)管网叠压无负压变频调速供水设备
1 范围
本标准规定了DWS（ QYBK） 管网 叠 压 无 负压 变 频 调 速 供水 设 备(以 下 简 称 设备)的型式与基本 参数、技术要求、试验方法、检验规则、标志、使用说明书和包装、运输、贮存。
本标准适用于输送温度低于70℃的含有固体颗粒、杂质、纤维、浆料液体的泵，介质的平均重度不 超过1300千克/立方米，PH值为5-9。
2
Q/GZQYP 1—2010
器件应有产品合格证。
5.1.6 设备的整体结构布局及部件安装位置应合理，留有安装维修用操作空间。
5.1.7 设备配套使用的部件、材料均应符合有关材料标准的规定,并必须有合格证书方可使用。
5.1.8 设备配套使用的仪表其量程和精度应选用合理，处于正常使用位置。配套使用的阀门、管件的耐 压等级应选用合理。压力容器的制造与检验应符合 GB150 的规定。 5.1.9 水泵机组的管路系统应在配管系统最低处设有泄水设施，管材、管件、阀门等的选用及连接方式 应符合 GB/T50015 中的规定。 5.1.10 水泵的扬程和流量不得低于设计要求，性能应符合 GB/T3216 的要求，与水泵配套的电机性能应 符合 GB755 的要求。 5.2 设备外观 5.2.1 设备各部件外表面不得有明显的磕碰伤痕、变形等缺陷，表面涂层应完整美观。 5.2.2 控制柜应端正，不得有明显的歪斜翘曲等现象。各表面应平整，涂层颜色应均匀一致，不得有眩 目反光。 5.3 控制柜 5.3.1 一般要求 5.3.1.1 控制柜体的外形尺寸（宽、深、高）应符合 GB/T 3047.1 的规定。外壳防护等级应符合 GB4208 的规定，不得低于 IP20（室内），IP24（室外）。 5.3.1.2 控制柜中所用的导线的颜色：A 相-黄色、B 相-绿色、C 相-红色、零线-淡蓝色、地线-黄绿色、 内部布线-黑色。控制柜中所用的指示灯和按钮的颜色应符合 GB/ T 4025 的有关规定。 5.3.1.3 控制柜中各带电回路之间以及带电的零部件或接地的零部件之间的电器间隙和爬电距离应符 合表 2 的规定。
南方电网设备标准技术标书

南方电网设备标准技术标书

南方电网设备标准技术标书中国南方电网有限责任公司220kV变电站计算机监控系统标准技术标书南方电网设备标准技术规范变电站通信电源编号：0501002052201308 中国南方电网有限责任公司2013年8月中国南方电网有限责任公司变电站通信电源标准技术标书目次1. 总则............................................................... ..................................................................... ........ 3 2. 应遵循的主要标准............................................................... ..................................................... 4 3. 使用条件............................................................... .....................................................................5 4. 技术要求...............................................................5 5. 制造工艺的一般要求............................................................... ............................................... 16 6. 试验和验收............................................................... (18)7. 包装、运输、贮存和质量保证............................................................... ............................... 19 8. 双方工作安排............................................................... ........................................................... 20 9. 订货范围............................................................... ...................................................................24 附表一设备关键指标表............................................................... ............................................. 26 附表二技术性能偏差表............................................................... ............................................. 29 附表三备品备件、维护工具和仪器清................. 30 中国南方电网有限责任公司变电站通信电源标准技术标书第 3 页/ 共33页 1. 总则本招标技术文件适用于变电站通信电源系统供货的功能设计、结构、性能、安装和试验等方面的技术要求。

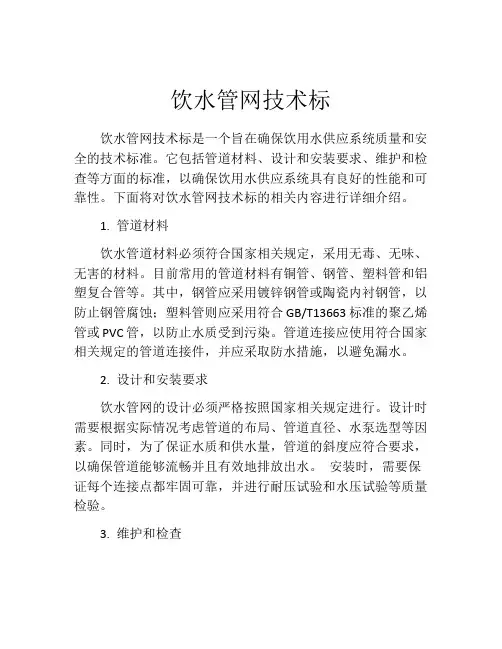

饮水管网技术标
