CAM350导入PCB文件的方法

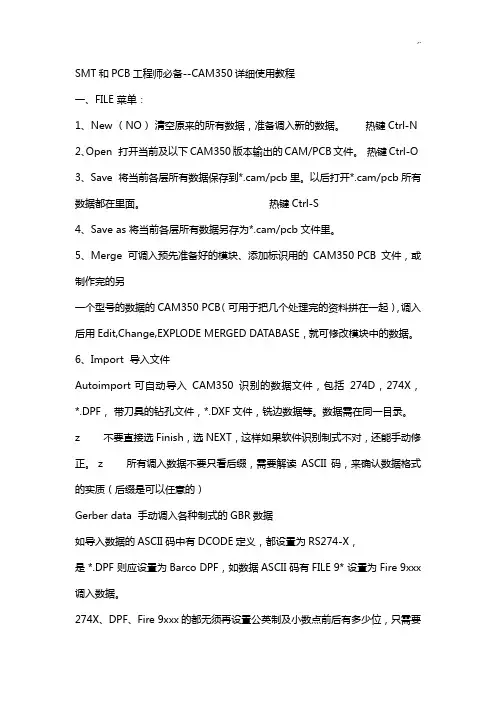

SMT和PCB工程师必备--CAM350详细使用教程一、FILE 菜单：1、New （NO）清空原来的所有数据，准备调入新的数据。

热键Ctrl-N2、Open 打开当前及以下CAM350版本输出的CAM/PCB文件。

热键Ctrl-O3、Save 将当前各层所有数据保存到*.cam/pcb里。

以后打开*.cam/pcb所有数据都在里面。

热键Ctrl-S4、Save as 将当前各层所有数据另存为*.cam/pcb文件里。

5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。

6、Import 导入文件Autoimport 可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。

数据需在同一目录。

z 不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。

z 所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data 手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是 *.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx 调入数据。

274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。

调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。

如何判别RS-274D（GBR数据中无D码定义）的制式：z 一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。

在allegro中出gerber文件和CAM350中导入cuijianw 适用范围：Cadence Allegro 15.2Mentor CAM350 8.7正文：准备工作：为了保证出片的正确性，需要在设计PCB文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆设置画图的精度。

在allegro中打开Setup->Drawing Size菜单，调出设置对话框，如图1。

图1在对话框中确定User Units选择Mils，阿Accuracy选择0，其他根据你的尺寸自行定义。

设置完成选择OK按钮，使配置生效。

◆设置动态铺铜参数。

在Allegro中打开Shape->Global Dynamic Params菜单，如图2。

图2打开V oid controls选项卡。

如图3。

图3选择Artwork format和你的出片格式一致，我一般出Gerber 6x00格式的底片，所以我这里设置的是Gerber 6x00。

出片设置在Allegro中出gerber文件需要提前设置每个底片包含的层。

该设置位于Manufacture->Artwork菜单中。

如图4。

图4首先设置General Parameters选项卡，如图5。

图5在这里面，一般Device type选择Gerber 6x00，也就是RS274D格式；Format选择Inter places为5，Decimal places为3；Output options中，Use ‘G’ codes选项是可选的，对于比较新的制板机，该选项可以不选择；Output units一般选择Inches，使用英制单位。

其他默认即可。

然后开始设置每个底片包含的层。

打开Film Control选项卡，如图6。

图6在A vailable films中设置底片。

默认情况下系统只有TOP和BOTTOM两个底片。

我们需要增加。

在底片上单击右键，弹出菜单，如图7。

二:定位文件的编辑/转换
❖ 3)再选择Format:Trim Trailing Spaces ❖ 4)编辑好后存盘 ❖ 六:点击DW2VALUE进行文件的转换
1.将定位文件复制成Htm格式
2.打开复制后文件,选择红色区域内容进行复制
3.将复制的内容拷贝到DW文件中
4.将删除常用器件后文件进行编辑:选择EDIT:Select all选项 选择Format:Add Indents出现下图界面,在显示方框内添入1
代方框内内容
6.点击DW2VALUE进行文件的转换
三.器件型号的导入
❖ 一:在CAM350软件中点击Macro:Play中选项 二:选中value 三:对字体大小进行设定,点击OK后即可.
1.在CAM350软件中点击Macro:Play中选项
2.对红色区域部分字体规格进行变更
3.器件型号导入
❖ 1将定位文件拷贝到程式里 ❖ 2 输入不贴元器件 ❖ 3 用剪贴程式将文字部分拷贝到BT 剪贴文件 ❖ 4 对文件进行编辑并存盘
1.将定位文件拷贝到程式里
2.输入不贴元器件
3.用剪贴程式将文字部分拷贝到BT 剪贴文件
4.用剪贴程式将文字部分拷贝到BT 剪贴文件
5.对BT 文件进行编辑,选择上图箭头所指部分用空格键代替
❖ 2)不闭合多边形的填充 :Add -> Line 将图形编辑为闭合多边 形 ,再按闭合多边形的填充方式进行填充(涂黑)
五.常用菜单操作说明(外框添加)
❖ 添加外框:ADD ->RECTANGLE/LINE,添加外 框,ADD ->TEXT添加文字,为避免每次都制作 外框,可先制作一个外框文件,后续做丝印时直 接导入外框文件.
❖ 点击Plotter Setup,出现如图界面,点击图示 红色区域部分选择PDF进行转换,选择打印 机进行打印

CAM350 V8.0.5 File 菜单1. 1. new ：新建（快捷键 Ctrl+N）。

2. 2. open：打开（快捷键 Ctrl+O）。

3. 3. save：保存（快捷键 Ctrl+S）。

4. 4. save as：另存为。

5. 5. merge： 合并两PCB 文件。

可将两层排列方式基本一致的板做拼接，若掌握熟练可拼接文件用于菲林绘制。

6. 6. Import：导入文件。

Autoimport：自动导入文件。

系统自动为选择的文件做光圈表匹配，若有匹配不正确或无法匹配的则可做调整，选择其他光圈编译器或重新编辑编译器并做检查。

Gerber data：导入Gerber 文件。

对于RS274-X 文件自带D 码即可将文件调入，而对于RS274-D 文件则通过调整文件格式来调试到显示正确的图形。

Drill data：导入钻孔数据。

同样通过格式调整来调试图形正确性。

Mill data：导入铣边资料。

Dxf：一种文件格式，一般有客户提供此类文件作为说明。

Aperture table：光圈表。

当确定光绘文件调入正确，而光圈表不匹配的情况可使用该指令来调整光圈表使用的编译器。

1.7. Export：导出文件。

Composites：复合层输出。

Drill data：钻孔数据。

Mill data：铣边数据。

2.8. Print：文件打印。

Setup printer：打印机设置。

Print display：打印预览。

3.9. Setup：系统设置。

Preferences：参书选择。

可设置优先缓存区，如：undo恢复键功能；自动备份的功能，但常规下不做自动备份。

Paths：路径。

定义系统显示的输入输出及其它一些环境文件所在的默认路径。

File extensions：设置输入输出文件扩展名的默认值。

Colors：设置显示的颜色。

可根据个性进行设置。

Photoplotter：对光绘程序中指令的识别进行设置。
