IBM服务器安装步骤

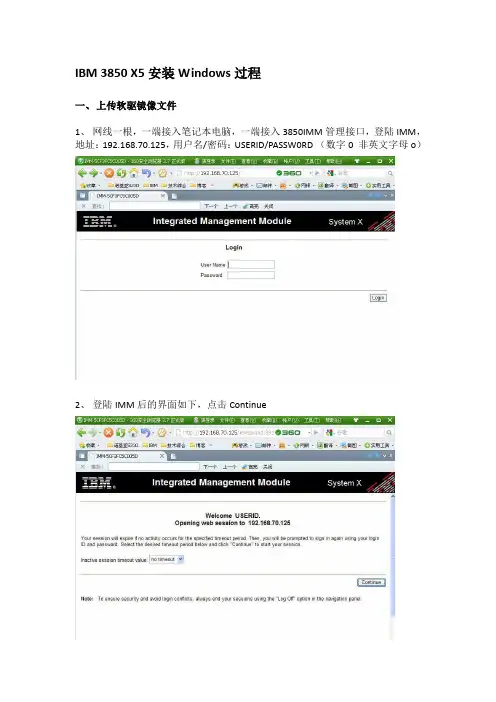

IBM 3850 X5安装Windows过程一、上传软驱镜像文件1、网线一根，一端接入笔记本电脑，一端接入3850IMM管理接口，登陆IMM，地址：192.168.70.125，用户名/密码：USERID/PASSW0RD （数字0 非英文字母o）2、登陆IMM后的界面如下，点击Continue3、登陆以后，点击Remote Control>Start Remote Control in Single User Mode4、出现如下界面，点击TOOLS----launch Virtual Media --Add Image，添加做好的软驱镜像文件5、点击加载的软驱镜像文件Map选项，点击Yes确定6、填入一个名字（可随意）：FD二、设置RAID级别1、开机启动，当出现Ctrl+C的时候，按Ctrl+C进入设置RAID的界面2、点击Enter，进入如下界面3、点击RAID Properties，进入如下界面其中create IM Volume: 创建集成的RAID1，即2块盘镜像，以及1块热备盘Create IME Volume：创建集成的RAID1E，3到8块盘，包括1块热备盘Create IS Volume：创建集成Striping，即2到8块盘的条带化选择合适的RAID级别，点击Enter4、把光标切换到需要做RAID的磁盘上，按空格键把RAID Disk改为YES5、按Esc保存并退出重启三、加载阵列卡驱动1、当出现如下界面时按F6键出现如下画面时，按S选择需要的驱动，按Enter加载阵列卡驱动3、按Enter确定，继续安装四、安装操作系统五、删除上传的软驱镜像文件登陆IMM，点击PDOC，然后删除软驱镜像。

IBM Storage DS3400(DS3200)安装手册指南安装前准备1.开关顺序:先开盘阵,启动正常后再启动服务器2.盘阵的连接:对于双主控的盘阵要把每个控制器上的管理口和交换机相连,再从交换机连到管理计算机进行配置.单主控的盘阵只需连接一个。

双主控的盘阵配置时如果只连一个控制器则在配置逻辑盘时会出现不能访问另一个控制器的错误而不能创建成功。

3 系统中的设置：盘阵配置好后，需要在每个服务器中安装HBA卡的补丁（运行随盘阵的光盘），那么在操作系统的磁盘管理中会出所创建的逻辑分区。

否则会出现多个逻辑分区。

4网线连接ds3400和一台PC（最好是笔记本），操作系统采用windows桌面版（xp/VISTA/2000）。

注意，必须是桌面版的操作系统，不然配置软件可能会装不上去。

安装存储管理软件DS3000存储管理软件包含以下几个部分：_ Storage Manager Client (SMclient/SMcli)_ Storage Manager Agent (SMagent)_ Storage Manager Utility (SMutil)_ Storage Manager multipath support_ Java™access bridge (for Windows>用户需要根据自己的服务器操作系统来选择相应的存储软件版本，确定好后就可以在机器上安装程序了。

双击安装程序后进入第一步选择显示语言的种类，并按OK键继续。

（如下图）下一步程序会显示些程序基本信息，看完后直接按NEXT继续。

在显示License Agreement 界面时用户需要点击接受选项让程序完成下步安装，如选择不接受则退出安装。

（下图所示）下一步您将选择程序的安装路径。

默认是C:\Program Files\DS3000，用户可按实际情况更改。

（如下图）再下一步则选择一个安装类型，这个取决于安装环境是主机服务器还是管理站。

VIO Server配置方法目录一．VIO功能介绍 (3)1.1磁盘虚拟共享技术介绍（Storage Virtualization） (3)1.2 网络虚拟共享技术介绍(Ethernet Virtualization) (4)1.3 VIO Server及Client分区整体架构 (4)二．VIO Server创建 (6)2.1激活VIO密码........................................................................... 错误！未定义书签。

2.1.1 确认VIO licence 信息 ........................................................ 错误！未定义书签。

2.1.2 激活VIO licence .................................................................. 错误！未定义书签。

2.2VIO Server分区Profile文件创建 (6)2.3VIO Server 软件安装 (13)三.VIO Server配置 (16)3.1VIO rootvg镜像 (16)3.2VIO virtual disk创建 (16)3.3VIO Shared Ethernet创建 (17)3.4VIO Shared CD 创建 (18)四.Clent分区创建 (19)五.外置存储MPIO配置 (23)5.1 VIO Server MPIO简介 (23)5.2 VIO Server MPIO 配置 (23)5.2.1 安装存储多路径软件 (23)5.2.2 两个VIO Server分区核对外置磁盘信息 (23)5.2.3 修改物理卷属性 (24)六.VIO创建AIX分区与普通AIX分区特点区别 (26)6.1 VIO Server操作特点 (26)6.2 通过VIO Server创建的AIX分区与普通AIX分区比较 (26)6.2.1 内置磁盘速度测试 (26)6.2.2 网络速度测试 (26)一．VIO功能介绍本文档主要介绍IBM Virtual I/O Server技术，介绍了P系列服务器中虚拟化配置实用物理IO 设备。

ServerGuide 引导安装指南注意：1、使用ServerGuide光盘安装会清除硬盘上的分区和数据，如果还有要保留的数据请先备份或选择其他安装方式， 2、ServerGuide光盘并不包含操作系统程序，请客户自己准备一张正版Windows操作系统光盘。

下面以通过ServerGuide引导安装光盘安装Microsoft Windows Server 2003 Enterprise R2版本操作系统为例：1、用ServerGuide CD启动服务器,会有几分钟的引导过程，请等待。

选择使用本引导盘的语言（注意：此时语言为ServerGuide引导程序语言，与所要安装操作系统无关），出现如下画面，选择“English”2、选择键盘布局的画面，在这里选择“United States”，然后点击”NEXT”:3、出现许可协议界面，阅读许可协议内容，点击“I accept”继续即可：中文用户可以在Language选项中选择Chinese 阅读中文协议.4、查看概述以了解ServerGuide 功能，请在使用前仔细查看相关使用说明，点击“NEXT”继续：5、在这里可以选择您要安装的操作系统，选择后点击“NEXT”：6、设置正确的日期和时间后点击“NEXT”：7、此时进入阵列配置阶段：(1)、如果是没有配置过阵列的服务器则如下图所示：在中线右边的上半部分会显示出阵列卡、硬盘数量和当前阵列的信息。

在阵列卡支持及硬盘数量足够的情况下，在Select RAID Level的选项下会有一些可以配置的阵列级别可选。

如果不需要配置阵列，可以选择上图中间的“Bypass RAID Configuration”选项，然后点击“NEXT”继续。

――――――――――――――――――――――――――――――――――可选阵列级别说明：RAID Defaults：使用默认方式配置阵列(1块硬盘默认配置Volume，2块硬盘默认配置Raid1，3块以上硬盘默认配置Raid5)RAID 0：使用所有可用的硬盘配置1个Raid0RAID 1：使用前2块硬盘配置1个Raid1RAID 10：使用前4块硬盘配置1个Raid10RAID 5：使用所有可用的硬盘配置1个Raid5RAID 1＋RAID 1：使用前2块硬盘配置1个Raid1，再使用其次的2块硬盘配置1个Raid1 RAID 1＋RAID 5：使用前2块硬盘配置1个Raid1，再使用其余的硬盘配置1个Raid5Add Hot Sopare：如果选中此项，则会默认使用一块硬盘作为热备份硬盘―――――――――――――――――――――――――――――――――――――――如果服务器上还有其他阵列卡，也可以在此界面进行配置，如下图：选好相应配置后点击“NEXT”继续。
