RAID5软装磁盘阵列RAID5软装磁盘阵列我们生活在一个历史记录在硬盘上的时代，现在企业和个人对大容量存储设备的需求越来越多，看看我们用的电脑，现在80G硬盘早已不是标配，代之而来的是160G、200G、300G、320G、400G、500G ，我们电脑的硬盘越来越大，但是硬盘似乎永远不够用。
碰巧，最近又亲手给一个朋友组装了一台采用双核心P4 820D处理器的8硬盘的1U机架式存储型服务器，在组装过程中，分别组建了硬件Raid5和软件Raid5的磁盘阵列，过程很值得玩味，现在写出详细的设置过程，以期抛砖引玉，给大家带来更多一点启发。
今天，咱们选用的是一块支持双核CPU的富士康945G7MA-8EKRS2主板，这是一块光彩照人的好主板，不仅支持新潮的双核处理器、1066MHz前端总线，而且集成高速显卡和千兆网卡，这块主板上最大亮点莫过于――竟然支持raid5磁盘阵列模式，主板上自带4个sata2硬盘接口，可以用这4个sata硬盘组成raid0、raid1、raid0+1和raid5等多种磁盘阵列！真是太让人激动了。
众所周知，raid5一直是贵族的游戏，即便是现在几千元一块的高档服务器主板，很多也不带raid5功能，在PC主板上带raid5功能的更是少见，今年年初技嘉曾经出了一款945G的主板带有raid5功能，但是现在很难买到。
富士康的915G和945G芯片组的主板，我都用过不少，感觉不错，但是这样带有raid5功能的富士康945G主板原来还没用过，当得知市场里出现一批带raid5的富士康主板时，我就建议朋友买一块来试试，因为raid5对于做存储的服务器来说，真是再合适不过了。
raid简介：也许一些刚刚玩服务器DIY的朋友一听到raid这个词就犯头晕，分不清楚到底说的是啥意思，那好，现在我就用最简单的话来给大家解释一下几种常用raid模式的含义，但愿能说得清楚。
raid模式虽多，但以我的理解其实就是把2个以上的硬盘组合在一起，一块用，以达到更快的速度和更高的安全性，大家不需要了解太多raid模式，只要知道raid0、raid1和raid5就足够在服务器行业混饭了（其实什么也不知道照样混饭的人也很多），用唐华的大白话说，所谓raid0就是两块硬盘合成一块硬盘用，例如两个80G的硬盘，做成raid0模式，就变成一块160G的大硬盘，理论上硬盘传输速度也加倍，但是这种模式安全性很低，一旦一个硬盘坏了，两个硬盘里的所有数据都会报销，因此服务器上最好不用这种模式。
精心整理磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。
磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。
·RAID 的种类及应用接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。
在系统里，硬件RAID P CI卡通常都需要安驱动程序，否则系统会拒绝支持。
·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。
而这个外置的储存设备则会连接到系统的SCSI卡上。
系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID功能将会移到这个外置存储里。
好处是外置的存储往往可以连接更多的硬盘，不会受系统机箱的大小所影响。
而一些高级的技术，如双机容错，是需要多个服务器外连到一个外置储存上，以提供容错能力。
·配置RAID磁盘阵列一、为什么要创建逻辑磁盘？当硬盘连接到阵列卡（RAID）上时，操作系统将不能直接看到物理的硬盘，因此需要创统开机自检的时候您将看到以下信息:Dell PowerEdge Expandable RAID Controller 3/Di, BIOS V2.7-x [Build xxxx](c) 199 8-2002 Adaptec, Inc. All Rights Reserved. <<< Press CTRL+A for Configuration Ut ility! >>>如果您有一块AMI/LSI磁盘阵列控制器(PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC, P ERC4/DI, PERC4/DC), 在系统开机自检的时候您将看到以下信息:Dell PowerEdge Expandable RAID Controller BIOS X.XX Jun 26.2001 Copyright (C) AMERICAN MEGATRENDS INC.Press CTRL＋M to Run Configuration Utility or Press CTRL＋H for WebBios或者:PowerEdge Expandable RAID Controller BIOS X.XX Feb 03,2003 Copyright (C) LSI Logic Corp.3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

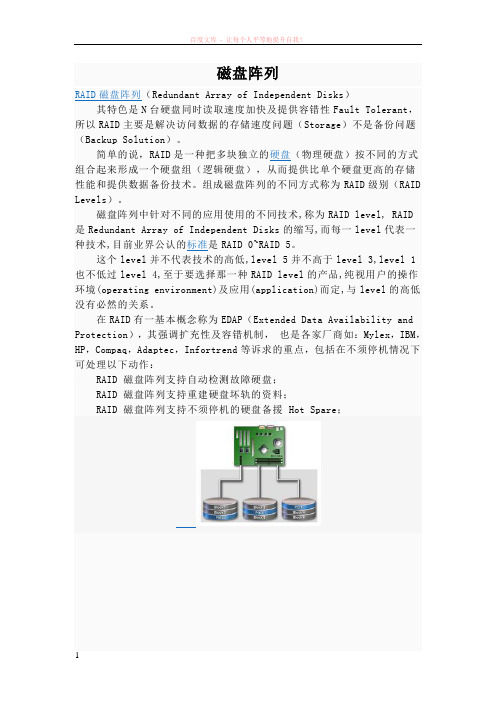

磁盘阵列RAID磁盘阵列（Redundant Array of Independent Disks）其特色是N台硬盘同时读取速度加快及提供容错性Fault Tolerant，所以RAID主要是解决访问数据的存储速度问题（Storage）不是备份问题（Backup Solution）。
简单的说，RAID是一种把多块独立的硬盘（物理硬盘）按不同的方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据备份技术。
组成磁盘阵列的不同方式称为RAID级别（RAID Levels）。
磁盘阵列中针对不同的应用使用的不同技术,称为RAID level, RAID是Redundant Array of Independent Disks的缩写,而每一level代表一种技术,目前业界公认的标准是RAID 0~RAID 5。
这个level并不代表技术的高低,level 5并不高于level 3,level 1也不低过level 4,至于要选择那一种RAID level的产品,纯视用户的操作环境(operating environment)及应用(application)而定,与level的高低没有必然的关系。
在RAID有一基本概念称为EDAP（Extended Data Availability and Protection），其强调扩充性及容错机制，也是各家厂商如：Mylex，IBM，HP，Compaq，Adaptec，Infortrend等诉求的重点，包括在不须停机情况下可处理以下动作：RAID 磁盘阵列支持自动检测故障硬盘；RAID 磁盘阵列支持重建硬盘坏轨的资料；RAID 磁盘阵列支持不须停机的硬盘备援 Hot Spare；技术规范（1）RAID技术规范简介冗余磁盘阵列技术最初的研制目的是为了组合小的廉价磁盘来代替大的昂贵磁盘，以降低大批量数据存储的费用，同时也希望采用冗余信息的方式，使得磁盘失效时不会使对数据的访问受损失，从而开发出一定水平的数据保护技术，并且能适当的提升数据传输速度。
BIOS设置磁盘阵列RAID在计算机硬件相关的设置中，BIOS是一个重要的程序，它允许计算机操作系统和硬件进行通讯。
在BIOS中，一些设置对计算机性能和稳定性有着关键的影响。
其中，设置磁盘阵列RAID是其中一个较为重要的选项。
本文将深入探讨BIOS设置磁盘阵列RAID的相关内容，以帮助读者更好地了解和配置自己的硬件。
一、RAIDRAID是一组独立的硬盘阵列，其目的是将多个磁盘驱动器整合成单一的逻辑驱动器，以提高系统性能和可靠性。
RAID可以使用不同的级别，包括RAID 0、RAID 1、RAID 5和RAID 10等，每种级别都有不同的目的和优点。
RAID 0级别是将两个或多个磁盘驱动器组合在一起，这样可以增加数据传输速度。
RAID 1级别是将两个磁盘驱动器镜像到一起，这样可以提高系统的可靠性。
RAID 5级别是将数据条带化，并使用奇偶校验码来检验数据。
RAID 10级别是将RAID 0和RAID 1结合在一起，它提供了RAID 0相同的速度，但同时仍具备RAID 1的数据冗余性。
二、BIOS设置磁盘阵列RAID在BIOS设置中，配置RAID是相对简单直观的。
需要进入计算机的BIOS菜单，一般是在计算机开机时按下DEL键、F2键等进入设置界面。
在设置菜单中，可以找到SATA控制器选项。
1. 打开RAID如果您的计算机中有多个硬盘驱动器，就可以在BIOS设置中选择将它们整合起来以提高性能和可靠性。
在SATA控制器选项下，可以找到RAID模式。
将其设为Enabled/开启状态后，你的计算机就支持RAID了。
2. 选择RAID级别在BIOS设置中，可以选择所需的RAID级别，包括RAID 0、RAID 1、RAID 5和RAID 10等级别。
有些电脑可能不支持所有的RAID级别，您需要根据您的硬件设置和需要选择合适的RAID级别。
3. 配置阵列在选择了所需的RAID级别后，需要配置硬盘驱动器以创建阵列。
电脑硬盘阵列组建方法随着科技的不断发展，电脑硬盘阵列成为了数据存储和备份的重要方式。
硬盘阵列是一种将多个硬盘组合在一起实现高速数据存储和冗余备份的技术。
在本篇文章中，我们将介绍几种常见的电脑硬盘阵列组建方法。
一、RAID 0RAID 0是一种将多个硬盘组合在一起的方式，通过数据条带化（Striping）的方式将数据分散存储在多个硬盘上，从而实现数据的并行读写，提高数据传输速度。
RAID 0的优点是读写速度较快，但缺点是数据冗余性较低，一旦其中一个硬盘出现故障，所有数据都会丢失。
二、RAID 1RAID 1是一种将多个硬盘进行镜像备份的方式，即将数据同时写入多个硬盘，从而实现数据的冗余备份。
RAID 1的优点是数据安全性高，一台硬盘出现故障时，其他硬盘可以继续工作，并且可以通过更换故障硬盘来恢复数据。
缺点是相比于单个硬盘，RAID 1的存储效率较低。
三、RAID 5RAID 5是一种将多个硬盘组合在一起，并通过奇偶校验的方式实现数据冗余备份的方式。
RAID 5至少需要三个硬盘，其中一个硬盘用于存储奇偶校验位。
当其中一个硬盘出现故障时，可以通过奇偶校验位计算出丢失的数据。
RAID 5的优点是数据安全性较高，并且相比于RAID 1，存储效率更高。
缺点是在故障硬盘未被更换之前，RAID 5的性能会受到一定影响。
四、RAID 6RAID 6是在RAID 5的基础上进一步发展的一种硬盘阵列组建方式。
RAID 6至少需要四个硬盘，其中两个硬盘用于存储奇偶校验位。
RAID 6可以容忍两个硬盘同时发生故障，并且可以通过奇偶校验位计算出丢失的数据。
RAID 6的优点是数据冗余性更高，存储效率也相对较高。
缺点是相比于其他RAID级别，RAID 6的写入性能较低。
五、RAID 10RAID 10是一种将RAID 1和RAID 0相结合的硬盘阵列组建方式。
RAID 10至少需要四个硬盘，其中两个硬盘进行镜像备份，另外两个硬盘进行数据条带化。
BIOS设置磁盘阵列RAID磁盘阵列RAID（Redundant Array of Independent Disks）是一种数据存储技术, 通过将多个磁盘组合在一起，以提升数据读写速度和冗余性。
RAID技术广泛应用于数据中心和企业服务器中，以提供更高的性能和可靠性。
在使用RAID技术之前，我们需要在计算机的BIOS中进行相应的设置，以便正确地配置磁盘阵列。
1. 进入BIOS设置首先，您需要按下计算机开机时显示的快捷键进入BIOS设置界面。
这个快捷键通常是Del键或F2键，但具体的快捷键可能因计算机品牌和型号而异。
一旦您进入了BIOS设置界面，就可以开始设置RAID了。
2. 找到磁盘设置选项在BIOS设置界面中，您需要找到相关的磁盘设置选项。
这些选项通常位于"Advanced"（高级）或"Storage"（存储）部分。
您可能需要浏览不同的菜单和子菜单来找到磁盘设置选项。
3. 启用RAID模式一旦您找到了磁盘设置选项，您需要将磁盘控制器的模式从"IDE"（IDE模式）或"AHCI"（高级主机控制器接口）改为"RAID"。
这将启用计算机的RAID功能。
4. 配置磁盘阵列RAID技术有不同的级别，如RAID 0，RAID 1，RAID 5等。
在BIOS中，您需要找到磁盘阵列配置选项，并选择您想要创建的RAID级别。
- RAID 0：该级别通过将数据分散存储在多个磁盘上以提高读写速度，但没有冗余性。
它需要至少两个磁盘。
- RAID 1：该级别通过在多个磁盘之间进行镜像备份来提供冗余性，但读写速度不如RAID 0。
它需要至少两个磁盘。
- RAID 5：该级别通过分布式存储校验数据来提供数据冗余性和读写速度。
它需要至少三个磁盘。
5. 配置其他选项（可选）除了RAID级别之外，您还可以配置其他选项，如热备份（hot spare）和缓存（cache）。
·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。
基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。
基于不同的架构，RAID 又可以分为:● 软件RAID (软件 RAID)● 硬件RAID (硬件 RAID)● 外置RAID (External RAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netw are及Linux。
软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。
软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。
·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。
因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。
硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。
无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。
在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。
·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。
而这个外置的储存设备则会连接到系统的SCSI卡上。
系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID功能将会移到这个外置存储里。
好处是外置的存储往往可以连接更多的硬盘，不会受系统机箱的大小所影响。
而一些高级的技术，如双机容错，是需要多个服务器外连到一个外置储存上，以提供容错能力。
·配置RAID磁盘阵列一、为什么要创建逻辑磁盘？当硬盘连接到阵列卡（RAID）上时，操作系统将不能直接看到物理的硬盘，因此需要创建成一个一个的被设置为RAID0,1和5等的逻辑磁盘（也叫容器），这样系统才能够正确识别它。
BIOS设置磁盘阵列RAIDRAID（Redundant Array of Independent Disks）是一种通过组合多个磁盘驱动器来提高数据存储性能和冗余性的技术。
在BIOS设置中，您可以配置和管理RAID阵列，以适应您的特定需求。
本文将介绍如何在BIOS中进行磁盘阵列RAID设置。
1. 进入BIOS设置首先，您需要进入计算机的BIOS设置。
通常，在计算机开机时按下特定的按键（如F2、Del或F10）即可进入BIOS设置界面。
请注意，不同品牌和型号的计算机可能有不同的按键，您可以在计算机开机时查看屏幕上的提示信息来确定正确的按键。
2. 查找RAID设置选项一旦进入BIOS设置界面，您需要找到RAID设置选项。
这通常位于菜单的存储或高级设置部分。
您可以使用箭头键来浏览菜单，然后按Enter键选择相应选项。
3. 启用RAID功能在RAID设置选项中，您可能会看到一个“RAID模式”或“RAID功能”的选项。
将其设置为“启用”或“开启”以启用RAID功能。
4. 配置磁盘阵列RAID一旦启用RAID功能，您可以开始配置磁盘阵列。
通常有几种常见的RAID配置，包括RAID 0、RAID 1和RAID 5。
以下是它们的简要介绍：- RAID 0：也被称为条带化，将多个磁盘驱动器组合成一个大容量的虚拟驱动器，以提高读写性能。
然而，RAID 0没有冗余功能，一旦一个驱动器损坏，所有数据都将丢失。
- RAID 1：也被称为镜像，将两个磁盘驱动器镜像成完全相同的副本。
当其中一个驱动器发生故障时，系统仍能正常运行，并且数据可以从备份驱动器恢复。
- RAID 5：通过将数据和奇偶校验分布在多个磁盘驱动器上来提供更高的冗余性和性能。
RAID 5至少需要三个驱动器，当其中一个驱动器发生故障时，可以使用奇偶校验信息重建数据。
您可以根据实际需求选择适合您的RAID配置。
使用箭头键选择相应的RAID级别，然后按Enter键进入下一步。
DELL服务器RAID配置图文教程名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID 级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。
选择不同的级别，选项会有所差别。
选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。
4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。
有X标志为选中的硬盘。
选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。
如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。
VD Name 根据需要设置，也可为空。
注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。
