应力应变测量

应力检测原理
应力检测原理是通过测量物体受力后产生的形变或应变来判断其受力状态的一种测试方法。

在实际应用中，常用的应力检测原理包括电阻应变片原理、应变计原理和激光干涉法原理。

首先，电阻应变片是一种具有性能稳定、可重复使用的应力测量元件。

它通过在应力作用下形成电阻值变化，来间接反映物体的应变情况。

当物体受到压力或拉伸时，电阻应变片会随之发生形变，进而改变其电阻值。

通过测量电阻的变化，可以推算出物体所受的应力。

其次，应变计原理是一种更加直接的应力测量方法。

应变计是一种高精度的电阻应变元件，通过粘贴在被测物体的表面，当物体受到力的作用时，应变计会产生应变，并且应变的大小与物体所受的应力成正比。

应变计内部具有电阻，通过测量电阻的变化，可以获得物体所受的应力值。

最后，激光干涉法原理是一种非接触、高精度的应力测量方法。

该方法利用激光的干涉原理，通过激光束的反射和干涉，测量物体表面形变的微小位移。

物体在受力作用下会出现形变，根据形变产生的位移，可以计算出物体所受的应力大小。

以上是常用的应力检测原理，通过采用合适的测量原理，可以准确地判断物体受力状态，为工程设计和科学研究提供重要数据支持。

应力测量方法有多种，其中包括电阻应变测量法。

此外，还有光弹性方法、X射线衍射法、中子衍射法、超声法、脆性涂层法、压痕法、磁测法、云纹干涉法、莫尔条纹法等方法。

电阻应变测量法：这种方法利用电阻应变计测量技术，不仅可以用于模型实验，也可以在线进行应变、应力、压力等力学的测量。

其实际应用效果较好，还可以进行远距离应变遥测，利用此技术可制成相应的传感器和测力装置。

光弹性方法：这是光测法的一种，通过光弹性效应来测量应力。

它适用于解决扭转和轴对称的问题，还可以研究应力传播和热应力的动态过程。

X射线衍射法：利用X射线的衍射现象来测量应力。

通过测量衍射角的变化，可以推断出材料内部的应力状态。

超声法：通过超声波在材料中的传播特性来推断应力状态。

不同应力状态下的材料，超声波传播速度会有所变化，从而可以反演出应力状态。

以上各种方法各有特点，电阻应变测量法操作简单，适用于各种环境和条件；光弹性方法直观性强，适用于透明材料；X射线衍射法和超声法非接触、无损，但设备复杂，数据处理难度较高。

请根据具体需求和条件选择合适的方法。

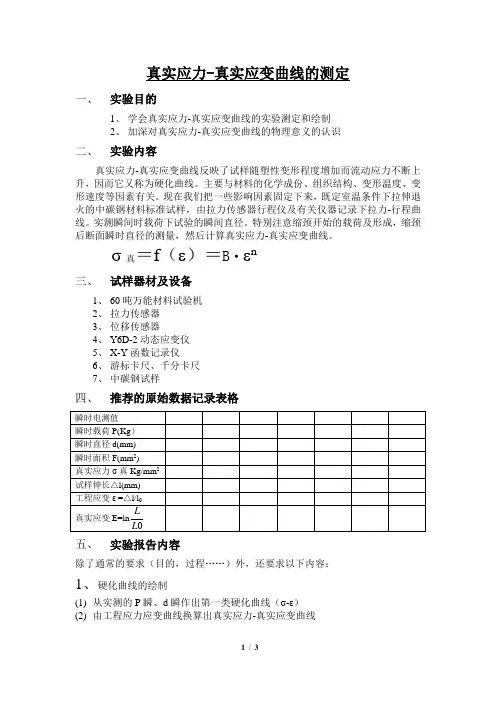

真实应力-真实应变曲线的测定一、实验目的1、学会真实应力-真实应变曲线的实验测定和绘制2、加深对真实应力-真实应变曲线的物理意义的认识二、实验内容真实应力-真实应变曲线反映了试样随塑性变形程度增加而流动应力不断上升，因而它又称为硬化曲线。

主要与材料的化学成份、组织结构、变形温度、变形速度等因素有关。

现在我们把一些影响因素固定下来，既定室温条件下拉伸退火的中碳钢材料标准试样，由拉力传感器行程仪及有关仪器记录下拉力-行程曲线。

实测瞬间时载荷下试验的瞬间直径。

特别注意缩颈开始的载荷及形成，缩颈后断面瞬时直径的测量，然后计算真实应力-真实应变曲线。

σ真＝f（ε）＝B·εn三、试样器材及设备1、60吨万能材料试验机2、拉力传感器3、位移传感器4、Y6D-2动态应变仪5、X-Y函数记录仪6、游标卡尺、千分卡尺7、中碳钢试样四、推荐的原始数据记录表格五、实验报告内容除了通常的要求（目的，过程……）外，还要求以下内容：1、硬化曲线的绘制(1)从实测的P瞬、d瞬作出第一类硬化曲线（σ-ε）(2)由工程应力应变曲线换算出真实应力-真实应变曲线(3) 求出材料常数B 值和n 值，根据B 值作出真实应力-真实应变近似理论硬化曲线。

2、把真实应力-真实应变曲线与近似理论曲线比较，求出最大误差值。

3、实验体会六、实验预习思考题1、 什么是硬化曲线？硬化曲线有何用途？2、 真实应力-真实应变曲线和工程应力应变曲线的相互换算。

3、 怎样测定硬化曲线？测量中的主要误差是什么？怎样尽量减少误差？附：真实应力-真实应变曲线的计算机数据处理一、 目的初步掌握实验数据的线性回归方法，进一步熟悉计算机的操作和应用。

二、 内容一般材料的真实应力-真实应变都是呈指数型，即σ=B εn 。

如把方程的二边取对数：ln σ＝lnB+nln ε，令 y ＝ln σ；a ＝lnB ；x ＝ln ε 则上式可写成y ＝a+bx成为一线性方程。

在真实应力-真实应变曲线试验过程中，一般可得到许多σ和ε的数据，经换算后，既有许多的y 和x 值，在众多的数值中如何合理的确定a 和b 值使大多数实验数据都在线上，这可用最小二乘法来处理。

实验一高分子材料应力-应变曲线的测定聚合物材料在拉力作用下的应力-应变测试是一种广泛使用的最基础的力学试验。

聚合物的应力-应变曲线提供力学行为的许多重要线索及表征参数（杨氏模量、屈服应力、屈服伸长率、破坏应力、极限伸长率、断裂能等）以评价材料抵抗载荷，抵抗变形和吸收能量的性质优劣；从宽广的试验温度和试验速度范围内测得的应力-应变曲线有助于判断聚合物材料的强弱、软硬、韧脆和粗略估算聚合物所处的状况与拉伸取向、结晶过程，并为设计和应用部门选用最佳材料提供科学依据。

一、目的要求1．熟悉拉力机（包括电子拉力机）的使用；2．测定不同拉伸速度下PE板的应力-应变曲线；3．掌握图解法求算聚合物材料抗张强度、断裂伸长率和弹性模量；二、实验原理应力-应变试验通常实在张力下进行，即将试样等速拉伸，并同时测定试样所受的应力和形变值，直至试样断裂。

应力是试样单位面积上所受到的力，可按下式计算：tP bdσ=式中P为最大载荷、断裂负荷、屈服负荷b为试样宽度，m；d为试样厚度，m。

应变是试样受力后发生的相对变形，可按下式计算：0 0100%t I I Iε-=⨯式中I0为试样原始标线距离，m；I为试样断裂时标线距离，m。

应力-应变曲线是从曲线的初始直线部分，按下式计算弹性模量E（MPa，N/m2）：Eσε=式中σ为应力；ε为应变。

在等速拉伸时，无定形高聚物的典型应力-应变曲线见图15-1：a点为弹性极限，σa为弹性（比例）极限强度，εa为弹性极限伸长率。

由0到a点为一直线，应力-应变关系遵循虎克定律σ＝Eε，直线斜率E称为弹性（杨氏模量）。

y点为屈服点，对应的σy和εy称为屈服强度和屈服伸长氯。

材料屈服后可在t点处断裂，σt、εt为材料的断裂强度、断裂伸长率。

（材料的断裂强度可大于或小于屈服强度，视不同材料而定）从σt的大小，可以判断材料的强与弱，而从εt的大小（从曲线面积的大小）可以判断材料的脆与韧。

晶态高聚物材料的应力-应变曲线：在c点以后出现微晶的取向和熔解，然后沿力场方向重排或重结晶，故σc称重结晶强度。
