数字电子技术第10章自测练习及习题解答

  • 格式：doc
  • 大小：1.10 MB
  • 文档页数：8

自测练习 1．获得矩形脉冲的方法通常有两种：一种是（ ）；另一种是（ ）。 2．触发器有（ ）个稳定状态，分别是（ ）和（ ）。 3．单稳态触发器有（ ）个稳定状态。 4．多谐振荡器有（ ）个稳定状态。

1． 用脉冲产生电路直接产生；对已有的信号进行整形产生。 2． 2，0，1 3． 1 4． 0

自测练习 1．多谐振荡器（ ）（需要，不需要）外加触发脉冲的作用。 2．利用门电路的传输延迟时间，将（ ）（奇数，偶数，任意）个非门首尾相接就构成一个简单的多谐振荡器。 3．多谐振荡器的两个暂稳态之间的转换是通过（ ）来实现的。

4．石英晶体振荡器的振荡频率由（ ）（R，C，晶体本身的谐振频率sf）决定。 5．石英晶体振荡器的两个优点是（ ）和（ ）。

1． 不需要 2． 奇数 3． R、C的充放电。

4． 晶体本身的谐振频率sf。 5． 频率精确，稳定性好。 自测练习 1．单稳态触发器有（ ）个稳定状态和（ ）个暂稳态。 2．单稳态触发器（需要，不需要）外加触发脉冲的作用。 3．单稳态触发器的暂稳态持续时间取决于（ ），而与外触发信号的宽度无关。 4．为了使单稳态触发器电路正常工作，对外加触发脉冲的宽度要求是（ ）。 5．74LS121是（ ）（可重复触发，不可重复触发）单稳态触发器，74LS123是（ ）（可重复触发，不可重复触发）单稳态触发器。 6．使用74LS121构成单稳态触发器电路时，外接电容 Cext接在（ ）脚和（ ）脚之间，外接电阻Rext接在（ ）脚和（ ）脚之间。它的输出脉宽为（ ）。 7．使用74LS121构成单稳态触发器电路时，若要求外加触发脉冲为上升沿触发，则该触发脉冲应输入到（ ）（3、4、5）脚。 8．使用74LS121构成单稳态触发器电路时，若要求外加触发脉冲为下降沿触发，则该触发脉冲应输入到（ ）（3、4、5）脚。

1．1， 1 2．需要 3．外接RC 4．触发脉冲的宽度小于暂稳态持续时间 5．不可重复触发，可重复触发 6．10．11．11．14．0.7 RC 7．5 8．3或4 自测练习 1．施密特触发器的特点是，输入信号幅值增大时的触发阈值电压和输入信号幅值减少时的触发阈值电压（ ）（相同，不相同）。 2．典型施密特触发器的回差电压是（ ）伏。 3．利用施密特触发器可以把正弦波、三角波等波形变换成（ ）波形。 4．在图10-19所示电路中，如果需要产生2kHz的方波信号，其电容值为（ ）。 5．在图10-19所示电路中，充电时间（ ）（大于，小于，等于）放电时间。 6．在图10-19所示电路中，RC回路的电阻值要小于（ ），原因是（ ）。如果使用10 kΩ电阻，则发生的现象是（ ）。 7．使用集成电路手册查找74HC14芯片，当电源供电电压为6V时，该施密特触发器的上、下限触发阈值电压分别为（ ）和（ ）。

1．不相同 2． 1V 3． 矩形波 4． R=800Ω时，C为0.4375μF 5． 小于 6． 1KΩ；电阻值过大，电容电压将不会低于VT-；无波形。 7． 3.14V，1.89V

自测练习 1．555定时器的4脚为复位端，在正常工作时应接（ ）（高，低）电平。 2．555定时器的5脚悬空时，电路内部比较器C1、C2的基准电压分别是（ ）和（ ）。 3．当555定时器的3脚输出高电平时，电路内部放电三极管T处于（ ）（导通，截止）状态。3脚输出低电平时，三极管T处于（ ）（导通，截止）状态。 4．TTL555定时器的电源电压为（ ）伏。 5．555定时器构成单稳态触发器时，稳定状态为（ ）（1，0），暂稳状态为（ ）（1，0）。 6．555定时器可以配置成三种不同的应用电路，它们是（ ）。 7．555定时器构成单稳态触发器时，要求外加触发脉冲是负脉冲，该负脉冲的幅度应满足

（ ）（13ICuV，13ICCuV），且其宽度要满足（ ）条件。 8．在图10-24所示单稳态触发电路中，R＝10kΩ，C=50μF，则其输出脉冲宽度为（ ）。 9．555定时器构成多谐振荡器时，电容电压uC将在（ ）和（ ）之间变化。 10．在图10-26所示电路中，充电时间常数为（ ）；放电时间常数为（ ）。 11．在图10-26所示电路中，如果R1＝2.2kΩ, R2＝4.7kΩ,电容C=0.022μF。则该电路的输出频率为（ ），占空比为（ ）。

1． 高 2． 23CCU，13CCU 3． 截止，导通 4． 5-18V 5． 0，1 6． 单稳，多谐，施密特

7． 13ICCuV，小于Wt 8． 0.55秒 9． 13CCU，23CCU

10． 12()RRC，2RC 11． 5.6MHz，59％

习题 10.1根据习题10.1图所示的输入信号，画出施密特触发器的输出波形。

习题10.1图 1 A 输出B

VT+

VT-

A

B 10.2使用7414施密特触发器集成电路设计多谐振荡器，振荡电路的工作频率为5kHz，要求画出电路图并注明引脚编号。

由0.75000fHzRC，若取R=800欧（必须小于1K），则C＝0.175微法。 10.3使用7414和7407集成电路设计施密特触发器电路，要求输入交流信号幅度为5V时，输出方波的峰峰值为10V。并画出输出波形。

输出波形略。 10.4习题10.4图所示是用施密特触发器构成的脉冲展宽电路，试分析其工作原理。如果输入波形如图所示，请画出A点和输出端的波形。

习题10.4图 解：

上述波形是在Vcc＝10V、R＝10K、C＝5～10微法情况下得到的。输入波形与输出波形的周期相等，但占空比不同，tw的大小与R、C及Vcc有关：Vcc增大，，tw变小；R、C增

VCC

1 1 C

R

A 输入 输出

7406 74C14

输入

C R uI u

o2

7414

1 1

7414 u

o1 1

2 3 4

7414 uI u

o

1 R=1K 1 10V 7407 R

VA tw

VI

V0 大，tw增大。 10.5使用74LS121集成电路设计不可重复触发单稳态触发器，要求在输入脉冲的上升沿进行触发，且输出脉冲宽度为10ms。

解：74LS121集成电路中，输入脉冲从B脚输入，A1、A2脚接地，由0.7WtRC，确定 R=14.3千欧，C=1微法.

10.6使用74LS122集成电路设计可重复触发单稳态触发器，要求在输入脉冲的上升沿进行触发，且输出脉冲宽度为10ms。

10.7利用两片集成单稳态触发器74LS121可构成一个多谐振荡器，说明其工作原理，并画出电路图。 解：开关S从闭合变为断开时，B端产生上升沿而使单稳Ⅰ进入暂稳态，脉宽为0.7R1C1， 随后其输出的下降沿又使单稳Ⅱ进入暂稳态，脉宽为0.7R2C2 。接着单稳Ⅱ输出的脉冲下降沿又使单稳Ⅰ进入暂稳态，如此循环往复不断产生脉冲形成一个多谐振荡器，其周期为：T=0.7(R1C1+R2C2)。

10.8使用555定时器设计单稳态触发器，要求输出脉冲宽度为1秒。 解：如图。 由T=1.1RC确定R、C的值：若C＝100微法，计算R=10k。 10.9习题10.9图所示为一个防盗报警电路，a、b两端被一细铜丝接通，此铜丝置于小偷必经之处。当小偷闯入室内将铜丝碰断后，扬声器即发出报警声（扬声器电压为1.2V，通过电流为40mA）。（1）试问555定时器接成何种电路？（2）简要说明该报警电路的工作原理。（3）如何改变报警声的音调？

习题10.9图 解：（1）555定时器接成为“多谐振荡器电路”。 （2）正常情况下，a、b两端被一细铜丝接通，555定时器的4脚为低电平使其输出端3脚复位，无声音；当小偷闯入室内将铜丝碰断后，则4脚为高电平，多谐振荡器正常工作，输出端3脚产生连续的方波信号，此时扬声器即发出报警声。 （3）通过改变输出信号的振荡周期即改变电阻、电容的值即可改变音调。

10.10分别以集成单稳态触发器74LS121和555定时器为主要器件，设计两种不同的“脉冲展宽电路”：将窄脉冲波形V1展宽为波形V2，请画出设计的电路图。

习题10.10图

8

V1

V2

555 S VCC

R2

R1

C 8 4

7 6 3 2 1

a

b

C 555 uO 8 4 3 5 1

VCC

0.01μF 7 6

2

R

uI

合集下载

电工电子学第十章习题答案

电工电子学第十章习题答案

第十章 数字电路基础10-1 试用8421BCD 码和余3码分别表示下列十进制数：⑴ 934 ⑵ 365 ⑶ 28解：⑴934— 8421BCD 码： 1001 0011 0100 余3码：1100 0110 0111 ⑵ 365—8421BCD 码： 0011 0110 0101 余3码：0110 1001 1000 ⑶ 28 —8421BCD 码： 0010 1000 余3码： 0101 101110-2 试判断图示各电路中三极管的工作状态，并说明理由 解：（a ）图)(29.1)(043.01003.41007.05mA I I mA I BQ CQBQ ====-=β U CEQ =U CC —I CQ （R C ）=5-3.23=1.77V >0.3V 该电路中三极管 处于 放大状态（b ）图 当V=0V 时：三极管处于截止状态，当U i =3V 时：三极管处于饱和状态，mA I I mA I BQ CQBQ 3.230076.0076.0303.2307.03=⨯====-=β U O =U CEQ =U CC —I CQ （R C ）=5-5.75<0.3V（c ）图 当V=0V 时：三极管处于截止状态 当U i =3V 时，三极管处于截止状态，V U U VU U B R B i B R 42.0558.45.32825.12)]5([22-=-==⨯=+⨯--=U B<0.7V10-3 在图中，VD 1，VD 2为硅二极管，导通压降为0.7V 。

试求当A 、B 端输入电压如下表所示时所对应的U 0值并填入表中10-4 已知图中各逻辑门电路A 、B 的输入波形，分别画出F 1，F 2的输出波形10-5 三个门电路的输入A 、B 及输出F1、F2、F3的波形如图所示，试根据波形图写出它们的逻 辑表达式并说明其逻辑功能解：F 1=A+B 逻辑功能：A 、B 中只要有一个为1，则输出为1。

数字电子技术习题附答案

数字电子技术习题附答案

A、 B、 C、
20.在一个四变量逻辑函数中，为最小项的是（C）。
A、AAC B、AB C、 D、
21.逻辑函数F(A,B,C) =AB+B C+ 的最小项标准式为（D）。
A、F(A,B,C)=∑m(0,2,4)B、F(A,B,C)=∑m(1,5,6,7)
C、F(A,B,C)=∑m (0,2,3,4)D、F(A,B,C)=∑m(3,4,6,7)
30.组合电路（C）。
A、不会出现竞争冒险 B、一定出现竞争冒险 C、在输入信号状态改变时可能出现竞争冒险
31.欲对全班43个学生以二进制代码编码表示，最少需要二进制码的位数是（B）。
A、5B、6C、8D、43
32.设某函数的表达式F=A+B,若用四选一数据选择器来设计，则数据端D0D1D2D3的状态是（A）。(设A为高位)
(2003)D= (11111010011)B= (3723)O。
6.有一数码10010011，作为自然二进制数时，它相当于十进制数147，作为8421BCD码时，它相当于十进制数93。
7.(35.75)10=(100011.11)2= (00110101.01110101)8421BCD。
8．在8421BCD码中，用4位二进制数表示一位十进制数。
15.和逻辑式 相等的是（C）。
A、ABCB、1+BCC、AD、
16.若逻辑表达式 ，则下列表达式中与F相同的是（A）。
A、 B、 C、
17.若一个逻辑函数由三个变量组成，则最小项的个数共有（C）。
A、3B、4C、8
18.已知逻辑函数 ，则它的“与非—与非”表达式为（B）。
A、 B、 C、
19.已知函数F=A+B，则它的反函数表达式为（C）。
数字电子技术基础习题册答案7-11

数字电子技术基础习题册答案7-11

第7章 时序逻辑电路【7-1】已知时序逻辑电路如图7.1所示，假设触发器的初始状态均为0。

(1 )写出电路的状态方程和输出方程。

(2) 分别列出X =0和X =1两种情况下的状态转换表，说明其逻辑功能。

(3) 画出X =1时，在CP 脉冲作用下的Q 1、Q 2和输出Z 的波形。

1J 1KC11J 1KC1Q 1Q 2CPXZ1图7.1解：1．电路的状态方程和输出方程n 1n2n 11n 1Q Q Q X Q +=+ n 2n 11n 2Q Q Q ⊕=+ CP Q Q Z 21=2．分别列出X =0和X =1两种情况下的状态转换表，见题表7.1所示。

逻辑功能为 当X =0时，为2位二进制减法计数器；当X =1时，为3进制减法计数器。

3．X =1时，在CP 脉冲作用下的Q 1、Q 2和输出Z 的波形如图7.1(b)所示。

题表7.1Q Q Z图7.1(b)【7-2】电路如图7.2所示，假设初始状态Q a Q b Q c =000。

(1) 写出驱动方程、列出状态转换表、画出完整的状态转换图。

(2) 试分析该电路构成的是几进制的计数器。

Q c图7.2解：1．写出驱动方程1a a ==K J ncn a b b Q Q K J ⋅== n b n a c Q Q J = n a c Q K = 2．写出状态方程n a 1n a Q Q =+ n a n a n a n a n c n a 1n b Q Q Q Q Q Q Q +=+ nc n a n c n b n a 1n b Q Q Q Q Q Q +=+3．列出状态转换表见题表7.2，状态转换图如图7.2(b)所示。

图7.2(b)表7.2状态转换表CP na nbc Q Q Q 0 0 0 0 1 0 0 1 2 0 1 0 3 0 1 1 4 1 0 0 5 1 0 16 0 0 0n4．由FF a 、FF b 和FF c 构成的是六进制的计数器。

数字电子技术习题附答案

数字电子技术习题附答案

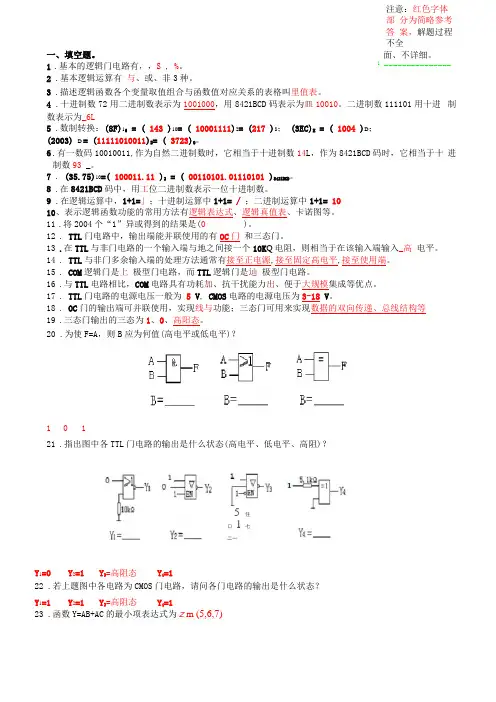

注意：红色字体部分为简略参考答案，解题过程不全一、填空题。
