浅析深层平板载荷试验检测方法的选用与比较

浅层平板载荷试验一、适用范围及检测目的1．载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

2．浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。

二、检测工程量检测数量在同一条件下每个场地不应少于3点。

三、检测依据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003）《建筑地基基础设计规范》（GB50007-2002）《建筑地基处理技术规范》（JGJ79-2002、J220-2002）《南京地区地基基础设计规范》（DB32/112-95）四、检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。

2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。

②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。

并使：传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。

③．沉降测量采用位移传感器或大量程百分表。

并使：测量误差不大于0.1%Fs,分辨力不小于0.01mm。

根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。

六、检测条件（需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。

②试坑的岩土应避免扰动，保持其原状结构和天然湿度，并在承压板下铺设不超过20mm的砂垫层找平。

③试桩现场须保证220V照明电源，临时停电应预先通知。

浅层平板载荷试验一、适用范围及检测目的1( 载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

2( 浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。

二、检测工程量检测数量在同一条件下每个场地不应少于3点。

设计要求承压板检测目的规格数量特征值原位载荷试验20.5m 3点不小于160Kpa 如上述三、检测依据《建筑基桩检测技术规范》(JGJ106-2003、J256-2003)《建筑地基基础设计规范》(GB50007-2002)《建筑地基处理技术规范》(JGJ79-2002、J220-2002)《南京地区地基基础设计规范》(DB32/112-95)四、检测人员岗位姓名性别上岗证号持证项目项目经理技术负责安全科长材料员测试员测试员五、检测装置、仪器及设备1. 反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南~海量资源尽在本账号~京市主要为压重平台反力装置，该种装置应符合以下规定:?. 能提供的反力不得小于最大加载量的1.2倍;?. 压重宜在检测前一次加足，并均匀稳固地放置于平台上; ?. 压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。

2. 荷载、沉降测试装置?( 分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使:采用的千斤顶型号、规格相同;千斤顶的合力中心应与桩轴线重合。

?( 荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。

并使:传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。

?( 沉降测量采用位移传感器或大量程百分表。

并使:测量误差不大于0.1%Fs,分辨力不小于0.01mm。

根据本工程检测要求，拟采用的主要仪器、设备参见附录:用于本工程的主要仪器、设备。

桩基载荷试验检测方案一、工程概况该工程包括33栋住宅、一栋会所、两个独立地下室，建筑物层数2～18F，住宅建筑面积223905.6m2，会所建筑面积3461m2，底商建筑面积13929.51m2。

拟建建筑物分布情况将整个场区分为北区、南区和样板区。

北区包括1#楼～4#楼、8#楼～15#楼，南区包括16#楼～30#楼，样板区包括5#、6#、7#、31#、32#、33#楼，拟建建筑物结构形式为框架或剪力墙结构，拟采用桩基础。

拟建场地南区设计整平标高291.4～292.5m，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高286.4～287.5m，地下室底板设计标高均位于现有场地地面以上。

地下室基础采用人工挖孔桩基础，基础持力层采用卵石层，其极限端阻力标准值为q sk=2600kP a，桩基设计等级为丙级。

南区16#楼～30#楼和样板区31#楼～33#楼建筑采用人工挖孔桩基础，基础持力层采用卵石层和中风化泥岩，其极限端阻力标准值为q sk=3000kP a，桩基设计等级为乙级。

二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007-2002）；3．《建筑桩基技术规范》（JGJ94-2008）。

三、检测方案本工程采用人工挖孔灌注桩，桩端持力层采用卵石层和中风化泥岩。

桩端采用卵石层的桩极限端阻力标准值为2600kPa，桩数为495根；桩端采用中风化页岩的桩极限端阻力标准值为3000kPa，桩数为1266根。

根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测。

桩身完整性检测：采用低应变进行完整性检测，检测数量为100％，共1641根。

单桩竖向承载力检测：采用深层平板载荷试验和岩基载荷试验。

深层平板载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取5个点。

岩基载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取54个点。

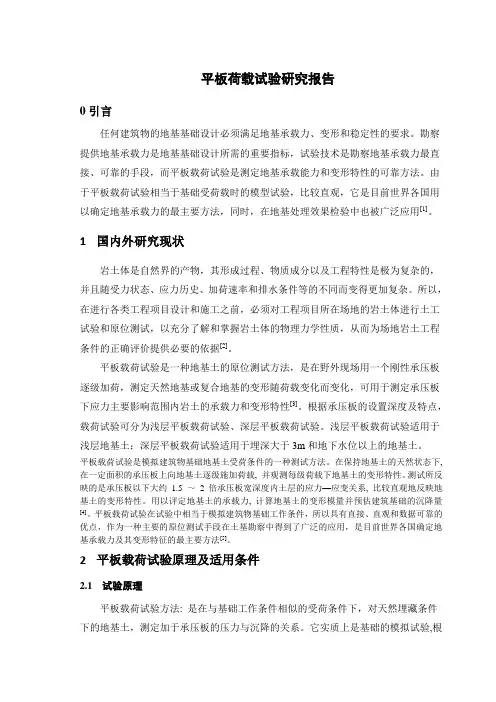

平板荷载试验研究报告0引言任何建筑物的地基基础设计必须满足地基承载力、变形和稳定性的要求。

勘察提供地基承载力是地基基础设计所需的重要指标，试验技术是勘察地基承载力最直接、可靠的手段，而平板载荷试验是测定地基承载能力和变形特性的可靠方法。

由于平板载荷试验相当于基础受荷载时的模型试验，比较直观，它是目前世界各国用以确定地基承载力的最主要方法，同时，在地基处理效果检验中也被广泛应用[1]。

1国内外研究现状岩土体是自然界的产物，其形成过程、物质成分以及工程特性是极为复杂的，并且随受力状态、应力历史、加荷速率和排水条件等的不同而变得更加复杂。

所以，在进行各类工程项目设计和施工之前，必须对工程项目所在场地的岩土体进行土工试验和原位测试，以充分了解和掌握岩土体的物理力学性质，从而为场地岩土工程条件的正确评价提供必要的依据[2]。

平板载荷试验是一种地基土的原位测试方法，是在野外现场用一个刚性承压板逐级加荷，测定天然地基或复合地基的变形随荷载变化而变化，可用于测定承压板下应力主要影响范围内岩土的承载力和变形特性[3]。

根据承压板的设置深度及特点，载荷试验可分为浅层平板载荷试验、深层平板载荷试验。

浅层平板载荷试验适用于浅层地基土；深层平板载荷试验适用于埋深大于3m和地下水位以上的地基土。

平板载荷试验是模拟建筑物基础地基土受荷条件的一种测试方法。

在保持地基土的天然状态下, 在一定面积的承压板上向地基土逐级施加荷载, 并观测每级荷载下地基土的变形特性。

测试所反映的是承压板以下大约1.5 ～2倍承压板宽深度内土层的应力—应变关系, 比较直观地反映地基土的变形特性。

用以评定地基土的承载力, 计算地基土的变形模量并预估建筑基础的沉降量[4]。

平板载荷试验在试验中相当于模拟建筑物基础工作条件，所以具有直接、直观和数据可靠的优点，作为一种主要的原位测试手段在土基勘察中得到了广泛的应用，是目前世界各国确定地基承载力及其变形特征的最主要方法[5]。
