砖基础大放脚详细

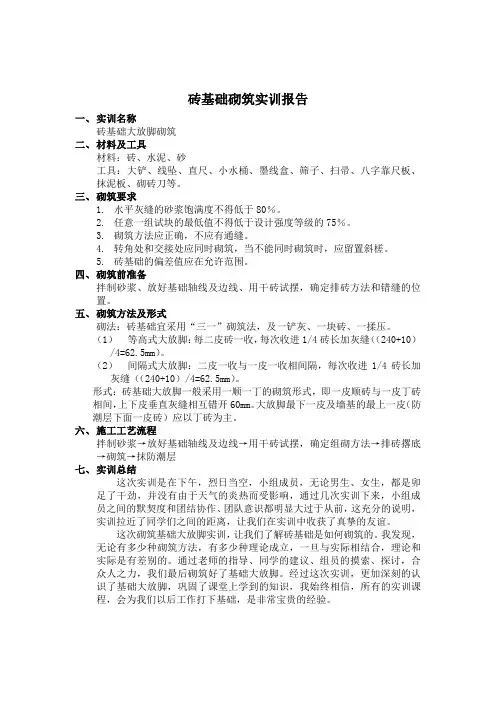

砖基础：大放脚每一阶梯挑出的长度为砖长的1/4（即60mm）o为保证基础外挑部分在基 底反力作用下不至发生破坏，大放脚的砌法有两皮一收和二一间隔收两种。在相同底宽的情 况下，二一间隔收可减少基础高度。

请问基础放脚是纯粹对节约材料方面考虑还是对基础的受力有影响，可否按最底层的尺寸不

放脚直接做成承台形式？

两方面都有

一•做成大放脚肯定比做成混凝土节约材料，

二•砖体的大放脚必须按照设计的尺寸砌筑砖体，考虑到地基的反作用剪力作用，大放脚的 高宽比必须要在一定的允许值范围内，这个范围依据所用的材料不同而不同。 大放脚

大放脚，是指从基础墙断面上看单边或两边阶梯型的放出部分。

大放脚有等高式和间隔式。

等高式大放脚：每砌两皮砖收进一次，每次每边各收进1/4砖长。

间隔式大放脚：每砌两皮砖及一皮砖，轮流两边各收进1/4砖长，最 下面应为两皮砖。

间隔式错台为偶数砖基

（图2）

砖基础大放脚

砖基础大放脚就是把砖基础砌成台阶（踏步）形状就称之为砖基础大放脚。 -t 62.5X3

5

一

2,—— 6

②

9

申

9

申

9

②

ΠL ΠL

φ 砖基础大放脚通常采用等高式或间隔式两种形式。等高式大放脚是每二皮砖一 收，每次收进1/4砖长加灰缝（（240+10） /4=62. 5mm）β间隔式大放脚是二皮一收与 一皮一收相间隔，每次收进1/4砖长加灰缝（（240+10） /4=62. 5mm）o

砖基础大放脚工程量计算公式

等高式大放脚折算面积=0.126* （层数+1） *0. 0625*层数

不等高式大放脚折算面积（高低层数相同时）=[0. 126* （高步数+ 1） +0. 063*低 步数】*0. 0625*步数

不等高式大放脚折算面积（高低层数不同时）=（0.126*高步步数+0. 063*低步步 数）*0.

0625* （步数+1）

条形砖基础工程呈可用下式计算：基础体积=墙厚X （设计基础高度+折加高度） X基础长度-柱及地梁体积

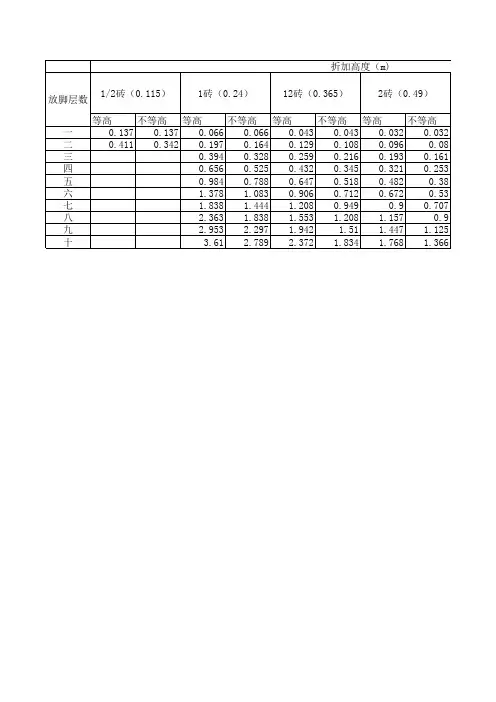

砖基础大放脚的折加高度是把大放脚断面层数，按不同的墙厚折成高度，也可用 大放脚增加断面积计算。为了计算方便，将砖基础大放脚的折加高度及大放脚增加断 面积编制成表格。计算基础工程呈时，可直接查折加高度和大放脚增加断面积表，见 表5-7表5-7等毎 不等育1⅝基Qfi处帧加爲度In大放R會M斷殆酝

敝

脚 折加高度＜ m) a 塔加斷面«

1/2« a

<0.24) 1?K <■

<0.365). 2K 2

(0.49) G 2?務•

(0.615)- 3« a

<0.74)- (m2)」

等高 不等

高 等高 不等

尊高 不等

高

不等

高≡

不等

高■ 等高 不等

鬲等高 不等高

— 3.157 112? a.□6b 0.066 Π.O43 D.04S 0.032 0.032 0.026 3.026 1021 0.021 D .0156 0.0ISS

二 Wll D.342 3.197 3,164 3.129 D.108 D 096 0,08 D .077 D.064 )064 D.053 3.0473 0.03^4

三 ψ I 3.394 0.328 3.2W D.216 3.193 3.161 D.154 D.128 3.128 0.106 D .0945 0.0788

4 3.656 0.525 D.432 D.345 3.321 D.2S3 D.2S6 D.2C6 D.213 0.17： 0.1575 0.126

五

□ .984 3.788 3.647 D.51S 3.482 0.38 D.384 3.307 3.319 □.255 D .2363 0.189

六 < • L.376 1.083 0.906 D.712 D.672 0.53 D .538 0.^19 D.447 0.35Ii D .3308 0.2599

七

L 938 1.444 1.208 3.94□ 0.90 3.707 D .717 3.563 3.596 3.468 0.441 0.3465

Λ

• 2.363 1.939 1.S53 1.2CB 1.157 0.90 D .922 D.717 0.766 D.596 0.567 0.4411

九 €

2 953 2.297

1.51 1.447 1.125 1.153 1896 3.958 3.745 D .7088 0.5513

十

Γ 3.61 2.789 2.372 1.8S4 1.768 1.366 1.409 1.088 1.171 0.905 0.8663 0.66W

带形基础内外墙T形接头搭接部分的体积

(1)外墙基础体积二外墙基础中心线长度×基础断面面积

(2)内墙基础体积二内墙基础底净长度×基础断面面积+T形接头

搭接体积

其中最难处理的就是内外墙T形接头搭接部分体积 计

算方法如下

V=V1+V2= （L 搭×b×H） + L 搭

〔bh1∕2+2（B-b/2×h1∕2×1∕3）］

二L 搭（b×H+h1 （2b+B∕6）〕

式中：V——内外墙T形接头搭接部分的体积；

VI——长方形体积，如T形接头搭接示意图上部所示，无梁式时V1=0;

V2——由两个三棱锥加半个长方形体积，如T形接头搭接示意图 下部所示，

无梁式时V= V2 ;

H——长方体厚度，无梁式时H二0

第十一讲砖基础大放脚截面面积计算

砖基础工程呈的计算，关键难点在于两边大放脚截面面积的计算，常规的计算方法是用两边大放脚截面面 积除以堵厚计算出折加高度，然后用折加高度加上原砖基础高度再乘以砖墙长和堵厚。如果能把放脚截面 面积处理好，那问题就可以迎刃而解了，计算砖基础工程矍就变得轻而易举了。

砖基础计算原则

V砖基=堵长X （砖基高度+折加高度）X墙厚

大放脚折加高度=两边放脚截面面积/堵厚

砖基础大放脚分为等高式和间隔式，间隔式大放脚的截面面积在计算中又分错台为奇数和错台为偶数两种。

大放脚截面面积计算

在计算大放脚裁面面积时，因为大放脚的两侧图形是对称的，在下图中，可以看作沿CA作垂直剖切，然后 将剖切后的图形按C、A、B点翻转放在左边的大放脚错台上，与左边的大放脚正好组合成一矩形截面，该 矩形裁面的面积就是大放脚截面的计算面积。

间隔式大放脚截面面积计算

错台为奇数大放脚（图1）

注：放脚尺寸图中已给岀

A B u?

OJ

SJD

间隔式错台为奇数砖基

（图1）

矩形宽： b = 0. 0625 (n÷1)

h = [0. 126(n+1) + 0. 0625 (n-1)]×0.5

大放脚截面面积：

其中：n —-大放脚错台层数矩形高:

错台为偶数大放脚（图2）

注：放脚尺寸图中已给出

间隔式错台为偶数砖基

(图2)

矩形宽： b = 0. 0625 (n+1)

矩形高： h = [0. 126 (n÷2) ÷ 0. 0625n ]×0.5

大放脚截面面积：

其中：n —大放脚错台层数

等高式大放脚截面面积计算

等高式大放脚截面面积，计算方法同上，公式为:

由此可见，只要淆楚明确大放脚形式及错台层数后，就可以快速计算岀该大放脚的折加高度及砖基础体积

TO
