内蒙古大学鄂尔多斯学院本科毕业设计说明书

1 摘 要 内蒙古大学鄂尔多斯学院本科毕业设计说明书

2 Abstract 内蒙古大学鄂尔多斯学院本科毕业设计说明书

3 1 综 述

1.1 甲醇的性质、用途及重要性

1.1.1 甲醇的性质

1.1.2 甲醇的用途及其在国民生产中的作用

1.2 甲醇生产技术的发展

1.2.1 世界甲醇生产技术的发展

1.2.2 中国甲醇生产的发展概况

1.3 甲醇生产原理

以天然气为原料制甲醇工艺装置主要由合成气制备（包括天然气压缩、加氢脱硫、烃类转化、蒸汽动力和废热回收）、甲醇合成（包括合成气压缩、甲醇合成、甲醇分离）和甲醇精馏三部分组成。各部分涉及的主要工艺技术如下。

1.3.1 天然气转化过程

1.3.1.1 天然气转化过程工艺原理

1.3.1.2 天然气转化过程的工艺条件

1.3.1.3 天然气转化流程和主要设备

1.3.2 甲醇的合成

1.3.2.1 合成甲醇的基本原理

1.3.2.2 合成甲醇催化剂

1.3.2.3 合成甲醇工艺条件

1.3.2.4 合成甲醇工艺流程和主要设备

1.3.3 甲醇的精馏

1.3.3.1 甲醇精馏的任务

1.3.3.2 甲醇精馏工艺流程

1.3.3.3 甲醇精馏工艺条件

1.3.3.4 甲醇精馏主要设备

1.4设计方案的确定

1.4.1 原料的选择

1.4.2 工艺流程的选择

1.4.3 工艺参数的确定

1.4.4 厂址选择及设备布置

2 工艺计算 内蒙古大学鄂尔多斯学院本科毕业设计说明书

4 海南大学材料与化工学院，年产30万吨甲醇生产车间工艺初步设计

本设计遵循“符合国情、技术先进、经济环保”的原则，在综合分析诸多甲醇生产方法的基础上，采用以天然气为原料，经脱硫―二段转化―合成气，在低压下固定管板列管式合成塔中合成甲醇的技术路线；精甲醇的生产采用“三塔精馏工艺（即）。此外，严格控制“三废”的排放、空气中甲醇的含量以及保证生产安全、环境卫生等方面参照国内外先进经验和方法。

2.1 甲醇合成工艺计算

甲醇合成的工艺参数，甲醇合成塔入塔压力5.14MPa、出塔压力4.9MPa，副产蒸汽压力为3.9MPa。甲醇合成塔入塔温度225℃、出塔温度255℃。年产30000吨甲醇，年开工日为330天，日产甲醇909.09吨。

2.1.1物料衡算

原料天然气规格（V%），CH4 97.93、 C2H6 0.71、C3H8 0.04、CO2 0.74、N2 0.56、其它杂质 0.02。

合成塔中发生的化学反应：

主反应 CO+2H2=CH3OH （1）

CO2+3H2=CH3OH+H2O （2）

副反应 2CO+4H2=(CH3)2 O +H2O （3）

CO+3H2=CH4+H2O （4）

4CO+8H2=C4H9OH+3H2O (5）

8CO+17H2=C8H18+8H2O （6）

CO2+H2=CO + H2O （7）

【注1：缺①粗甲醇组成；②精甲醇中甲醇含量；③】

工业生产中测得低压时，每生产1吨粗甲醇就会产生1.52m3（标态）的甲烷，即1.52/22.4=0.07 kmolCH4，设计中每小时甲烷的生成量为1.52×42.82（日产粗甲醇量）=63.57Nm3/h ，63.57/22.4=2.84kmol/h。（粗甲醇小时产量为42.82t/h）

由于甲醇入塔气中水含量很少，忽略入塔气带入的水。由反应（3）～（6）得出反应（2）、（7）生成的水分为 （7）

130.08(粗甲醇中的含水量) ―3.81（反应3生成的水量）―2.84（反应4生成的水量）―1.47×3（反应5生成的水量）―1.17×8（反应6生成的水量）=109.59

kmol/h

由于合成反应中甲醇主要由CO合成，CO2主要发生逆变换反应生成CO和内蒙古大学鄂尔多斯学院本科毕业设计说明书

5 H2O，且入塔气中CO2的含量一般不超过5%，所以计算中忽略反应（2）。则反应（7）中生成的水量为109.59 kmol/h，即109.59×22.4=2454.81 m3/h【由于 CO2生成了109.59 kmol/h，即2454.81 m3/h的水和CO。】

粗甲醇中气体的溶解量，查《氮肥工艺设计手册 气体压缩 氨合成 甲醇合成》P358附图2气体在甲醇中的溶解度与温度的关系【表】5MPa、40℃时，每1吨粗甲醇中溶解其它组分如表1 所示。

表1 粗甲醇中气体的溶解量

气体 H2 CO CO2 N2 Ar CH4

溶解量（m3/t粗甲醇） 4.364 0.815 7.780 0.365 0.243 1.680

则粗甲醇中的溶解气体量

H2

41.82 ×4.364=182.50m3/h 即8.16 kmol/h

CO 41.82 ×0.815=34.08m3/h 即1.53 kmol/h

CO2 41.82 ×7.780=325.26m3/h 即14.52kmol/h

N2 41.82 ×0.365=15.27m3/h 即0.69kmol/h

Ar 41.82 ×0.243=10.17m3/h 即0.15kmol/h

CH4 41.82 ×1.680=70.23m3/h 即3.15kmol/h

粗甲醇中甲醇扩散损失

40℃时液体甲醇释放的溶解气中，每1m3含有37014g甲醇，假设减压后液相中除二甲醚外，其它气体全部释放出，则甲醇扩散损失为

G=（182.5+325.26+34.08+15.27+10.17+70.23）×0.037014=23.7kg/h，即0.74

kmol/h，16.58 m3/h

合成反应中各气体的消耗和生成情况

表 弛放气组成

气体 CH3OH H2 CO CO2 N2 Ar CH4

组成% 0.61 81.12 9.16 3.11 3.21 0.82 1.89

表 合成反应中消耗原料情况

消耗项 单位 消耗原料气成分

CO CO2 H2 N2 Ar

反应（1） m3/h 24878.9 49757.58

反应（3） m3/h 171.0 342.00

反应（4） m3/h 63.57 190.71 内蒙古大学鄂尔多斯学院本科毕业设计说明书

6 反应（5） m3/h 131.61 263.28

反应（6） m3/h 210.3

反应（7） m3/h （2454081） 2454.81 2454.81

注：括号内的为生成量，反应（1）项不包括扩散甲醇和弛放气中甲醇消耗的原料量 内蒙古大学鄂尔多斯学院本科毕业设计说明书

7 表 合成反应中生成物情况

生成项 单位 生成物组分

CH4 CH3OH (CH3)2O C4H9OH C8H18 H2O

反应（1） m3/h 24878.79

反应（3） m3/h 85.5 85.50

反应（4） m3/h 63.57 63.57

反应（5） m3/h 32.91 98.70

反应（6） m3/h 26.28

210.30

反应（7） m3/h 2454.81

表 其它情况原料气消耗

消耗项 单位 消耗原料气组分

CO CO2 H2 N2 Ar CH4

粗甲醇中溶解 m3/h 34.08 325.26 182.50 15.27 10.17 70.23

扩散的甲醇 m3/h 16.56 33.15

弛放气 m3/h 9.16%×G 3.11%×G 81.20%×G 81.20%×G 0.82%×G 1.89%×G

弛放气中甲醇 m3/h 0.61%×G 1.22%×G

注：G为弛放气量

新鲜气和弛放气气量确定

CO各项消耗总和=新鲜气中CO量，即

24878.79+171.00+63.57+131.61+210.3―2454.81+34.08+16.56+0.61%×G+9.16%×G=23051.1+9.77%×G

同理，原料气中其它各气体的量=该气体的各项消耗量之和，由此可得新鲜气中各气体流量。

表 新鲜气组成

组分 单位 CO CO2 H2 N2 Ar CH4

气量 m3/h 23051.1+

9.77%×G 2780.07+

3.11%×G 53672.1+

82.42%×G 15.27+

3.21%×G 10.17+

0.82%×G 6.66+

1.89%×G

新鲜气 m3/h 79534.08+1.0183%×G 内蒙古大学鄂尔多斯学院本科毕业设计说明书

8 新鲜气中惰性气体（N2+ Ar）百分比保持在0.42%，反应过程中惰性气体的量保持不变，（N2+ Ar）=25.44+4.03%×G，则

79534.08+1.0183 G=（25.44+4.03%×G）/0.42%

解得G=8566.80 m3/h，即弛放气的量为8566.80 m3/h，由G可得新鲜气量为88257.66 m3/h。

由弛放气的组成可得

表 弛放气的组成

气体 CH3OH H2 CO CO2 N2 Ar CH4

组成% 0.61 81.82 9.16 3.11 3.21 0.82 1.89

气量m3/h 52.26 6956.22 784.71 266.46 274.98 70.29

161.88

表 新鲜气组成

气体 CH4 H2 CO CO2 N2 Ar

组成% 0.19 68.81 27.07 3.45 0.33 0.09

气量m3/h 168.54 60731.58 23888.07 3046.53 290.25 80.43

循环气气量的确定

G1= G3+G4+G5+G6―G7―G8

式中 G1—出塔气气量，m3/h

G3—新鲜气气量，m3/h

G4—循环气气量，m3/h

G5—主反应生成气量，m3/h

G6—副反应生成气量，m3/h

G7—主反应消耗气量，m3/h

G8—副反应消耗气量，m3/h

G5=24878.79+16.56+0.61%×8566.8=24947.6 m3/h

G6=85.5+85.5+63.57+63.57+32.91+98.7+26.28+210.3+2454.81+2454.81

=5575.8 m3/h

G7=24878.79+4976.58+16.56+33.12+0.61%×8566.8=74842.83 m3/h

G8=171.00+342.00+63.57+190.71+131.61+263.28+210.30+446.91+2454.81+2454.81=6728.94 m3/h

合集下载

合肥师范学院本科毕业论文(设计)撰写规范(内附模板)

合肥师范学院本科毕业论文(设计)撰写规范(内附模板)

合肥师范学院本科生毕业论文（设计）撰写规范

为规范本科生毕业论文（设计）撰写格式，进一步保证本科生毕业论文（设计）质量，特制定本规范。

一、毕业论文（设计）撰写结构要求

（一）题目：应简洁、明确、有概括性，字数不宜超过20个字。

（二）摘要：要有高度的概括力，语言精练、明确。同时有中、英文对照，中文摘要约300—400汉字；英文摘要约200—300个实词。

（三）关键词：从论文标题或正文中挑选3～5个最能表达主要内容的词作为关键词，同时有中、英文对照，分别附于中、英文摘要后。

（四）目录：写出目录，标明页码。

（五）正文：

1.毕业论文正文：包括前言、本论、结论三个部分。

前言：主要说明论文写作的目的、现实意义、对所研究问题的认识，并提出论文的中心论点等。前言要写得简明扼要，篇幅不要太长。

本论：本论是毕业论文的主体，包括研究内容与方法、实验材料、实验结果与分析（讨论）等。在本部分要运用各方面的研究方法和实验结果，分析问题，论证观点，要求结构合理、层次清楚、重点突出、文字简练、通顺，无科学性错误。凡引用、转述、参考他人的成果或资料，均须注明出处。尽量反映出自己的科研能力和学术水平。

结论：是围绕本论所作的结束语。其基本的要点就是总结全文，加深题意。

2.毕业设计说明书正文包括前言、本论、结论三个部分。

前言：说明本设计的目的、意义、范围及应达到的技术要求；简述本课题在国内外的发展概况及存在的问题；本设计的指导思想；阐述本设计应解决的主要问题。

本论： 合肥师范学院XXXX届本科生毕业论文（设计）

2 （1）设计方案论证：说明设计原理并进行方案选择。说明为什么要选择这个设计方案（包括各种方案的分析、比较）；阐述所采用方案的特点（如采用了何种新技术、新措施、提高了什么性能等）。

（2）计算部分：这部分在设计说明书中应占有相当的比例。要列出各零部件的工作条件、给定的参数、计算公式以及各主要参数计算的详细步骤和计算结果；根据此计算应选用什么原器件或零部件；对应采用计算机的设计还应包括各种软件设计。

大连理工大学本科生毕业设计(论文)文本格式要求

大连理工大学本科生毕业设计(论文)文本格式要求

大连理工大学本科毕业设计（论文）

大连理工大学本科毕业设计（论文）题目

The Subject of Undergraduate Graduation Project (Thesis) of

DUT

学 院（系）：

专 业：

学 生 姓 名：

学 号：

指 导 教 师：

评 阅 教 师：

完 成 日 期：

大连理工大学

Dalian University of Technology注：此处按照实际情况填写即可。打印（宋体，小三）或手写都可以。阅后删除此文本框。 注：此处是论文中英文题目，中文题目，不超过20个汉字，居中，字体：华文细黑，加黑，字号：二号，行距：多倍行距1.25，间距：段前、段后均为0行，取消网格对齐选项。英文题目，与中文题目对应，居中，字体：Times New

Roman，字号：三号，加黑，行距：多倍行距1.25，间距：段前、段后均为0行，取消网格对齐选项。阅后删除此文本框。 注：居中，宋体，小一号，加黑。阅后删除此文本框。

摘 要

“摘要”是摘要部分的标题，不可省略。

标题“摘要”选用模板中的样式所定义的“标题1”，再居中；或者手动设置成字体：黑体，居中，字号：小三，1.5倍行距，段后11磅，段前为0。

摘要是毕业设计（论文）的缩影，文字要简练、明确。内容要包括目的、方法、结果和结论。单位采用国际标准计量单位制，除特别情况外，数字一律用阿拉伯数码。文中不允许出现插图。重要的表格可以写入。

摘要正文选用模板中的样式所定义的“正文”，每段落首行缩进2个汉字；或者手动设置成每段落首行缩进2个汉字，字体：宋体，字号：小四，行距：多倍行距 1.25，间距：段前、段后均为0行，取消网格对齐选项。

毕业设计（论文）的内容要求和参考格式.（优秀范文五篇）

毕业设计（论文）的内容要求和参考格式.（优秀范文五篇）

毕业设计（论文）的内容要求和参考格式.（优秀范文五篇）

第一篇：毕业设计(论文)的内容要求和参考格式.

毕业设计（论文）的内容要求和参考格式

一、毕业设计（论文）的装订顺序

依次为封面、任务书、中英文摘要(包括关键词)、目录、正文、致谢、参考文献、附录、考核表。

二、毕业设计（论文）撰写的内容及要求

1、论文标题

标题应简短、明确、有概括性。通过标题使读者大致了解毕业设计(论文)的内容。标题字数要适当，一般不宜超过20个字。

2、论文摘要

论文摘要以简要文字介绍研究课题的目的、方法、内容及主要结果，中文摘要约为400字。英文摘要应与中文摘要基本对应。

3、关键词

关键词是表述论文主题内容信息的单词或术语，关键词数量一般为3－6个。

4、目录

目录作为论文提纲，是论文各组成部分的小标题，文字应简明扼要。目录按论文顺序一般分章、节二级编写，要标明页数，以便阅读。目录中的标题应与正文中的标题一致。

5、正文

毕业设计(论文)正文包括引言（绪论）、正文主体与结论三部分。

引言是全篇论文的开场白。内容主要包括选题的目的及意义、对本课题已有研究情况及存在问题的评述、本文所要解决的问题等。

正文主体是毕业设计(论文)最重要的部分，是作者对研究工作的详细表述。其内容包括：研究工作的基本前提、假设和条件；模型的建立，方案的拟定；基本概念和理论基础；设计时所使用的方法及其分析；理论论证，理论在课题中的应用；课题得出的结果以及对结果的讨论。 结论是全文的思想精髓和文章价值的体现。应概括说明所进行工作的情况和研究成果，分析其优点和特色，指出创新所在，并应指出其中存在的问题和今后的改进方向，特别是对工作中遇到的重要问题要着重指出，并提出自己的见解。它集中反映作者的研究成果，表达了作者对所研究的课题的见解和主张，结论要简单、明确，篇幅不宜过长。在措词上应严密、准确。

6、致谢

在文章结尾处，通常以简短的文字，对工作过程中曾给自己以直接帮助的人员，例如指导老师、答疑老师及其他人员，表示自己的谢意。这不仅是一种礼貌，也是对他人劳动的尊重，是治学者应有的思想作风。

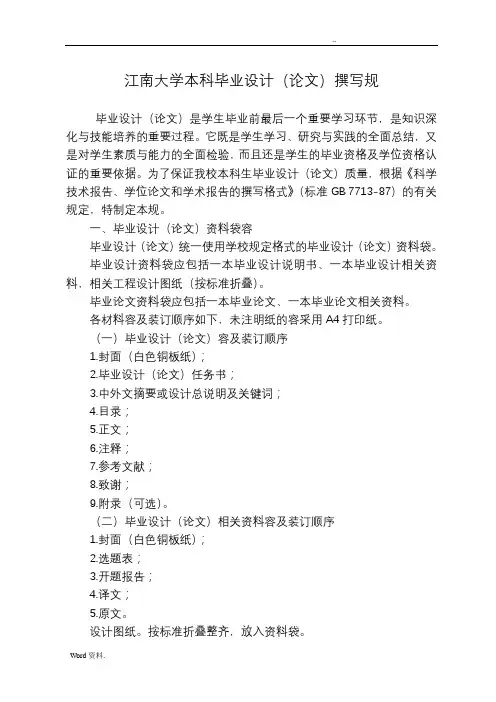

江南大学本科毕业设计(论文)撰写规范
