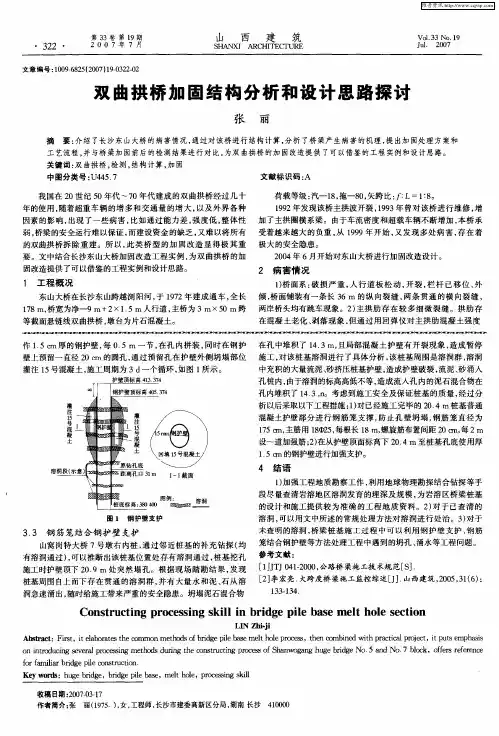

双曲拱桥加固结构分析和设计思路探讨
张 丽
摘要：介绍了长沙东山大桥的病害情况，通过对该桥进行结构计算，分析了桥梁产生病害的机理，提出加固处理方案和 工艺流程，并与桥梁加固前后的检测结果进行对比，为双曲拱桥的加固改造提供了可以借鉴的工程实例和设计思路。
关键词：双曲拱桥，检测，结构计算，加固 中图分类号：Ｕ４４５．７ 文献标识码：Ａ
我国在２０世纪５０年代～７０年代建成的双曲拱桥经过几十 年的使用，随着超重车辆的增多和交通量的增大，以及外界各种
因素的影响，出现了一些病害，比如通过能力差，强度低，整体性
弱，桥梁的安全运行难以保证，而建设资金的缺乏，又难以将所有 的双曲拱桥拆除重建。所以，此类桥型的加固改造显得极其重 要。文中结合长沙东山大桥加固改造工程实例，为双曲拱桥的加
固改造提供了可以借鉴的工程实例和设计思路。
１ 工程概况
东山大桥在长沙东山跨越浏阳河，于１９７２年建成通车，全长 １７８ ｍ，桥宽为净一９ ｍ＋２×１．５ ｍ人行道，主桥为３ ｍ×５０ ｍ跨
等截面悬链线双曲拱桥，墩台为片石混凝土。 荷载等级：汽一１８，拖一８０，矢跨比：厂：Ｌ＝１：８。 １９９２年发现该桥主拱波开裂，１９９３年曾对该桥进行维修，增
加了主拱圈横系梁。由于车流密度和超载车辆不断增加，本桥承
受着越来越大的负重，从１９９９年开始，又发现多处病害，存在着 极大的安全隐患。 ２００４年６月开始对东山大桥进行加固改造设计。
２病害情况
１）桥面系：破损严重，人行道板松动，开裂，栏杆已移位、外
倾，桥面铺装有一条长３６ ｍ的纵向裂缝，两条贯通的横向裂缝， 两岸桥头均有跳车现象。２）主拱肋存在较多细微裂缝。拱肋存
