双曲拱桥加固方法探讨

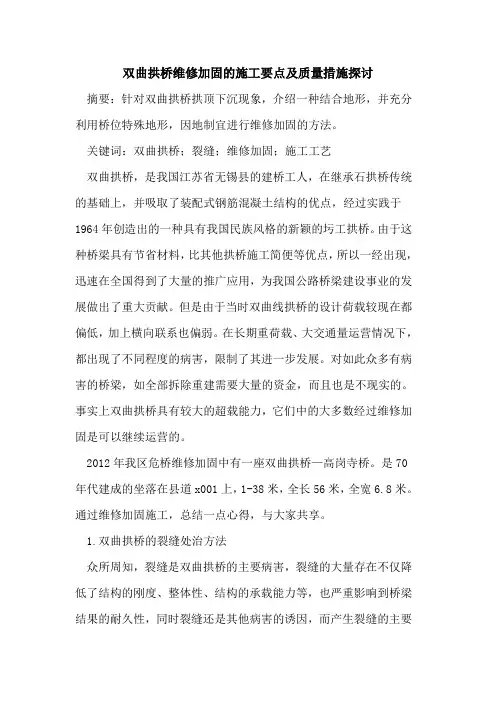

双曲拱桥维修加固的施工要点及质量措施探讨摘要：针对双曲拱桥拱顶下沉现象，介绍一种结合地形，并充分利用桥位特殊地形，因地制宜进行维修加固的方法。

关键词：双曲拱桥；裂缝；维修加固；施工工艺双曲拱桥，是我国江苏省无锡县的建桥工人，在继承石拱桥传统的基础上，并吸取了装配式钢筋混凝土结构的优点，经过实践于1964年创造出的一种具有我国民族风格的新颖的圬工拱桥。

由于这种桥梁具有节省材料，比其他拱桥施工简便等优点，所以一经出现，迅速在全国得到了大量的推广应用，为我国公路桥梁建设事业的发展做出了重大贡献。

但是由于当时双曲线拱桥的设计荷载较现在都偏低，加上横向联系也偏弱。

在长期重荷载、大交通量运营情况下，都出现了不同程度的病害，限制了其进一步发展。

对如此众多有病害的桥梁，如全部拆除重建需要大量的资金，而且也是不现实的。

事实上双曲拱桥具有较大的超载能力，它们中的大多数经过维修加固是可以继续运营的。

2012年我区危桥维修加固中有一座双曲拱桥—高岗寺桥。

是70年代建成的坐落在县道x001上，1-38米，全长56米，全宽6.8米。

通过维修加固施工，总结一点心得，与大家共享。

1.双曲拱桥的裂缝处治方法众所周知，裂缝是双曲拱桥的主要病害，裂缝的大量存在不仅降低了结构的刚度、整体性、结构的承载能力等，也严重影响到桥梁结果的耐久性，同时裂缝还是其他病害的诱因，而产生裂缝的主要原因有几点：（1）当时拱上填料主要是粘土和毛石，造成拱上翼墙位移，最大位移6-10公分。

（2）拱肋水泥砼风化脱落，钢筋外露。

（3）拱上腹拱开裂。

（4）由于当时设计荷载较小，等级低，不能满足现代交通需求等。

而对双曲拱桥的裂缝处治方法可根据不同的裂缝种类采取不同的方法，主要为以下几种：1.1填缝填缝修补法的具体操作是：将裂缝清理干净，根据裂缝宽度不同分别用勾缝刀、抹子、刮刀等工具进行操作，所用灰浆通常采用1：2.5或1：3水泥砂浆。

填缝处理后，可在美观、耐久性等方面起到一定的作用，而对结构的整体性、强度等方面起到的作用甚微。

关于双曲拱桥加固施工关键技术的探讨摘要：随着中国科学技术的进步，它直接推动了建筑业的快速发展。

然而，由于设计和施工经验不足以及其他各种原因，许多双曲拱桥的承载能力较低，经过一段时间的使用后，出现了不同程度的疾病。

随着交通量和车辆载荷的增加，桥梁存在很大的安全隐患。

目前，现有的桥梁一般位于交通喉部，在施工过程中处于有利位置。

重建将长期影响交通，需要大量资金投入。

仍然可以使用正确的桥梁病害原因分析和有效的加固措施。

因此，提出了现有双曲拱桥结构性能的检测和评价及加固方案，对确保桥梁结构安全，保证交通畅通具有重要意义。

关键词：双曲拱桥；加固施工；关键技术引言双曲线路桥施工技术在我国早期路桥施工方法中占有十分重要的地位。

它是当时最受欢迎的桥梁建筑结构。

该技术的发明极大地促进了中国交通运输业的发展。

但是，大量的实验数据表明，在使用这种技术时存在一些问题，虽然结构新颖、重量轻、节省材料，但整体性能差，加固量小，载荷水平低，施工等原因，桥梁类型在一定时期后有不同程度的病害使用，同时，与运输原因相关的原始双曲拱桥的发展已不能满足目前大流量使用的要求。

由于需要仍然存在少量需要加固和使用的这种桥。

1. 双曲拱桥概述近二十年来，随着改革开放的不断深入，中国的道路建设行业呈现出强劲的局面。

高速公路的服务水平，容量和使用寿命都有了很大提高。

特别是在进入“十二五”规划后，国家进一步加大了对基础设施建设的投入，使全国各地的道路焕然一新。

但是，中国幅员辽阔，地理环境复杂。

它分析整个道路网络。

它在国民经济中的比重非常重要，但其设施和基础设备存在严重缺陷。

今天，这些问题并没有从根本上得到救济。

分析我们目前熟悉的道路。

有成千上万的旧桥梁结构。

由于当时的施工条件和历史原因，这些桥梁设计标准低，施工技术不成熟。

由于多年的使用和缺乏维护，大多数桥梁已成为危险的桥梁。

作为20世纪五六十年代最常见的桥梁结构，双拱桥在国家经济条件下发挥了重要作用和优势。

浅论双曲拱桥加固施工技术第一章双曲拱橋病害产生的原因在多种因素的共同作用下致使桥梁结构产生了病害，因而我么在对双曲拱桥的病害原因进行分析时，可从双曲拱桥的构造、设计、施工和使用几个方面着手。

1.1 双曲拱桥结构的先天不足首先由于双曲拱桥的主拱圈是以个组合的截面，并且大多的双曲拱桥横向联系比较薄弱，容易开裂，整体性较差。

其次，双曲拱桥的各部件混凝土龄期相差比较大，从而容易引起由于收缩、温度、徐变等原因所形成的裂缝。

另外，双曲拱桥的结构用钢量比较少，而在结构产生裂缝后，有效截面得面积也会减小，将会导致裂缝进一步发展，也会使结构工作状况持续恶化。

1.2 双曲拱桥设计的缺陷拱肋是双曲拱桥主拱圈中很重要的组成部分，它与拱圈共同承受了全部的活载和恒载，也是主要的受力构件。

因此，当它的抗弯强度与刚度不足时，就会导致桥梁的承载能力降低，与此同时也会引发不同程度的其它构件的损坏。

传统的双曲拱桥的设计过分的强调节省材料，主拱圈截面普遍采用的是较小的截面尺寸、配筋与较低的混凝土标号。

拱肋、拱波、拱板共同构成的组合截面尺寸并不小，由于双曲拱桥大多采用的是无支架施工，其中拱肋的真正尺寸是偏小的。

这是因为拱肋除了要承受自身的重量外，还要承受架设拱波、拱板时所产生的应力，因而只有拱板浇注完成并且达到一定的强度后，才能共同承担拱上的活载和恒载。

由于拱肋先期的应力累积太大，并且较小截面尺寸的拱肋以及很小的配筋，从而使得拱圈正截面强度不足，他们的通常表现是：1.拱肋压应力过大，拱肋中纵向钢筋直径偏小，箍筋间距偏大，从而造成的纵向钢筋失稳外鼓，特别是在锈蚀后会变得更为严重;2.拱圈挠度过大，轴线偏离设计轴线过大。

双曲拱桥拱肋中设置横向联系是很重要的。

当拱肋间无横向联系时，在集中荷载（车辆荷载）作用下，各片拱肋的变形在横桥方向是很不均匀的。

有横向联系的拱圈，各肋间的变形就比较均匀。

并且，随着各拱间横向联系的加强，各肋间的变形就会更加更趋于一致。

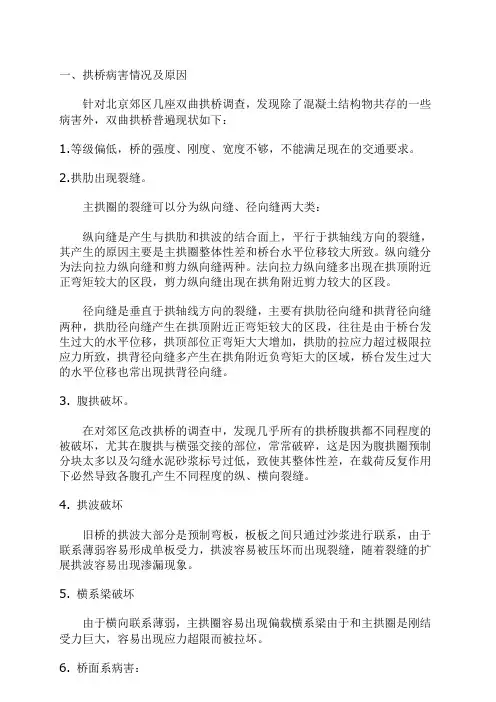

一、拱桥病害情况及原因针对北京郊区几座双曲拱桥调查，发现除了混凝土结构物共存的一些病害外，双曲拱桥普遍现状如下：1.等级偏低，桥的强度、刚度、宽度不够，不能满足现在的交通要求。

2.拱肋出现裂缝。

主拱圈的裂缝可以分为纵向缝、径向缝两大类：纵向缝是产生与拱肋和拱波的结合面上，平行于拱轴线方向的裂缝，其产生的原因主要是主拱圈整体性差和桥台水平位移较大所致。

纵向缝分为法向拉力纵向缝和剪力纵向缝两种。

法向拉力纵向缝多出现在拱顶附近正弯矩较大的区段，剪力纵向缝出现在拱角附近剪力较大的区段。

径向缝是垂直于拱轴线方向的裂缝，主要有拱肋径向缝和拱背径向缝两种，拱肋径向缝产生在拱顶附近正弯矩较大的区段，往往是由于桥台发生过大的水平位移，拱顶部位正弯矩大大增加，拱肋的拉应力超过极限拉应力所致，拱背径向缝多产生在拱角附近负弯矩大的区域，桥台发生过大的水平位移也常出现拱背径向缝。

3. 腹拱破坏。

在对郊区危改拱桥的调查中，发现几乎所有的拱桥腹拱都不同程度的被破坏，尤其在腹拱与横强交接的部位，常常破碎，这是因为腹拱圈预制分块太多以及勾缝水泥砂浆标号过低，致使其整体性差，在载荷反复作用下必然导致各腹孔产生不同程度的纵、横向裂缝。

4. 拱波破坏旧桥的拱波大部分是预制弯板，板板之间只通过沙浆进行联系，由于联系薄弱容易形成单板受力，拱波容易被压坏而出现裂缝，随着裂缝的扩展拱波容易出现渗漏现象。

5. 横系梁破坏由于横向联系薄弱，主拱圈容易出现偏载横系梁由于和主拱圈是刚结受力巨大，容易出现应力超限而被拉坏。

6. 桥面系病害：造成桥面破碎的原因主要有两个方面，一是缺乏基层，拱桥上填料厚薄不一，对面层的刚性不一，沉陷不一，沙砾填料只能算桥面的垫层，具有足够的强度但是整体性能差，二是重车交通量增长，加剧了桥面的病害。

另外，材料性能不好，施工工序或施工加载不正确、气温条件的影响也是产生和加剧病害的主要原因。

二、加固原理（一）首先分析危旧双曲拱桥内力分析的特点：危旧双曲拱桥内力分析和设计状态下的内力分析是有明显区别的。
