lcr测量原理LCR测量原理是一种在电子工程领域广泛使用的测量电路元件的技术。
在电子元器件的制造和测试过程中，LCR测量原理广泛地应用于高频电感、电容、电阻器的测量和分析，而且在各种电子设备、电路中也经常使用该技术。
下面我们将详细介绍LCR测量原理的流程和相关细节：第一步，连接被测元件连接被测电阻、电感或电容到LCR测试仪上。
这一步很关键，因为连接不好会影响最终测量结果。
连接被测元件时，要确保连接插头正确插入仪器的测试插口，并且插头不松动。
接下来，设定仪器参数。
第二步，设定测量条件在设定测量条件之前，我们需要根据被测元件的类型和特性，在LCR测试仪上设定合适的参数。
根据被测元件的类型，需要选择合适的测试模式。
例如，对于电容器的测试，可以选择交流桥式测试；对于电阻器的测量，可以选择双端测试；对于电感器的测试，可以选择串联测试。
在设定测量参数时，我们需要根据被测元件的特性，包括阻值、电容、电感等，进行设定。
第三步，开始测试设定好测试参数，接下来就可以开始测试了。
测试的时候，LCR测试仪会向被测元件发送一个信号，并通过测量被测元件的响应来获取元件的电学特性参数。
在测试过程中需要等待LCR测试仪自动计算出被测元件的参数，并显示在屏幕上。
第四步，分析测量结果当LCR测试仪完成测试后，需要分析测试结果。
根据实际应用情况，通常需要分析测试结果的质量、准确性和稳定性等指标。
如果出现测试结果异常，需要重新检查连接和仪器的设定参数。
综上所述，LCR测量原理是一种广泛应用于电子元件测量和分析的技术。
在进行测量之前必须仔细连接被测元件，正确设定测量参数，等待测试完成后，通过仪器上显示的测试结果进行分析和判断。
对于广大电子工程师来说，具备一定的LCR测量技能，能够更好地为电子产品制造和维护提供有效的技术支持。

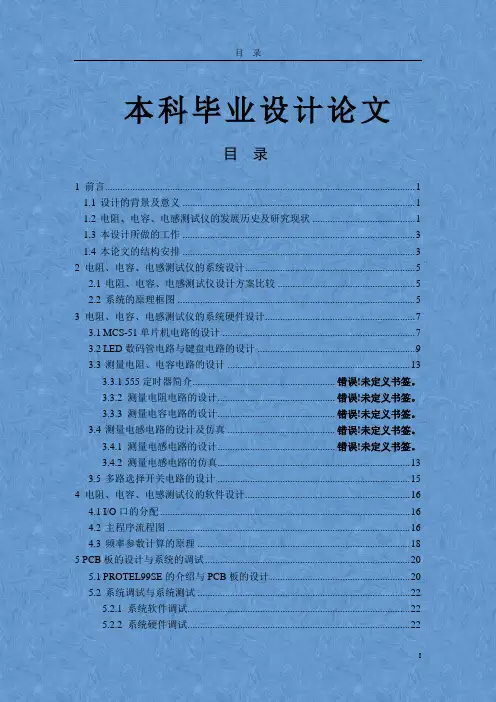

本科毕业设计论文目录1 前言 (1)1.1设计的背景及意义 (1)1.2电阻、电容、电感测试仪的发展历史及研究现状 (1)1.3本设计所做的工作 (3)1.4本论文的结构安排 (3)2 电阻、电容、电感测试仪的系统设计 (5)2.1电阻、电容、电感测试仪设计方案比较 (5)2.2系统的原理框图 (5)3 电阻、电容、电感测试仪的系统硬件设计 (7)3.1MCS-51单片机电路的设计 (7)3.2LED数码管电路与键盘电路的设计 (9)3.3测量电阻、电容电路的设计 (13)3.3.1 555定时器简介....................................................... 错误！未定义书签。
