塔机附着验算计算书

  • 格式：doc
  • 大小：107.00 KB
  • 文档页数：9

塔机附着验算计算书本计算运用软件为：品茗安控信息技术生产。

本工程为珠江御景花园工程；工程建设地点位于省市。

由中建四局建设。

建筑物为10#楼，地上33层，预计110米高，故设计塔机计算高度为140米，塔机型号为QTZ80(TC5710)，省建设机械集团制造。

根据现场实际情况，设有5道附墙。

本计算书主要依据施工图纸及以下规及参考文献编制：《塔式起重机设计规》（GB/T13752-1992）、《建筑结构荷载规》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《建筑施工手册》、《钢结构设计规》（GB50017-2003）等编制。

塔机安装位置至附墙或建筑物距离超过使用说明规定时，需要增设附着杆，附着杆与附墙连接或者附着杆与建筑物连接的两支座间距改变时，必须进行附着计算。

主要包括附着支座计算、附着杆计算、锚固环计算。

注意：所设置附墙撑杆类型、尺寸、安装高度等应严格按照此计算书中给出的相应数据制造，安装。

如有改动，此计算书作废，必须重新进行计算、验算。

附墙因不按此计算书制造、安装而产生的安全事故，本验算单位概不负责。

一、塔机附着杆参数二、风荷载及附着参数塔机附着立面图三、工作状态下附墙杆力计算1、在平衡臂、起重臂高度处的风荷载标准值q kq k=0.8βzμzμsω0α0h=0.8×2.21×1.92×1.95×0.2×0.35×1.06=0.491kN/m 2、扭矩组合标准值T k由风荷载产生的扭矩标准值T k2T k2=1/2q k l12-1/2q k l22=1/2×0.491×572-1/2×0.491×12.92=756.776kN·m 集中扭矩标准值（考虑两项可变荷载控制的组合系数取0.9）T k=0.9(T k1+ T k2)=0.9×(270+756.776)=924.098kN·m3、附着支座反力计算计算简图剪力图得：R E=106.756kN在工作状态下，塔机起重臂位置的不确定性以及风向的随机性，在计算支座6处锚固环截面力时需考虑塔身承受双向的风荷载和倾覆力矩及扭矩。

4、附墙杆力计算支座6处锚固环的截面扭矩T k（考虑塔机产生的扭矩由支座6处的附墙杆承担）,水平力N w=20.5R E=150.976kN。

计算简图：塔机附着平面图α1=arctan(b1/a1)=28.702°α2=arctan(b2/a2)=19.021°α3=arctan(b3/a3)=25.136°α4=arctan(b4/a4)=35.828°β1=arctan((b1-c/2)/(a1+c/2))=21.26°β2=arctan((b2+c/2)/(a2+c/2))=22.383°β3=arctan((b3+c/2)/(a3+c/2))=28.159°β4=arctan((b4-c/2)/(a4+c/2))=26.913°四杆附着属于一次超静定结构，用力法计算，切断T4杆并代以相应多余未知力X1=1。

δ11× X1+Δ1p=0X1=1时，各杆件轴力计算：T11×sin(α1-β1)×(b1-c/2)/sinβ1+T21×sin(α2-β2)×(b2+c/2)/sinβ2-T31×sin(α3-β3)×(b3+c/2)/sinβ3-1×sin(α4-β4)×(b4-c/2)/sinβ4=0T11×cosα1×c-T31×sinα3×c-1×cosα4×c-1×sinα4×c=0T21×cosα2×c+T31×sinα3×c-T31×cosα3×c+1×sinα4×c=0当N w、T k同时存在时，θ由0～360°循环，各杆件轴力计算：T1p×sin(α1-β1)×(b1-c/2)/sinβ1+T2p×sin(α2-β2)×(b2+c/2)/sinβ2-T3p×sin(α3-β3)×(b3+c/2)/sinβ3+T k=0T1p×cosα1×c-T3p×sinα3×c+N w×sinθ×c/2-N w×cosθ×c/2+T k=0T2p×cosα2×c+T3p×sinα3×c-T3p×cosα3×c-N w×sinθ×c/2-N w×cosθ×c/2-T k=0δ11=Σ(T12L/(EA))=T112(a1/cosα1)/(EA)+T212(a2/cosα2)/(EA)+T312(a3/cosα3)/(EA) +12(a4/cosα4)/(EA)Δ1p=Σ(T1×T p L/(EA))=T11×T1p(a1/cosα1)/(EA)+T21×T2p(a2/cosα2)/(EA)+T31×T3p(a3/co sα3)/(EA)X1= -Δ1p/δ11各杆轴力计算公式如下：T1= T11×X1+ T1p，T2= T21×X1+T2p，T3=T31×X1+T3p，T4=X1（1）θ由0～360°循环，当T k按图上方向设置时求解各杆最大轴拉力和轴压力：最大轴拉力T1=0，T2=409.584，T3=0，T4=307.642最大轴压力T1=403.341，T2=0，T3=299.127，T4=0（2）θ由0～360°循环，当T k按图上反方向设置时求解各杆最大轴拉力和轴压力：最大轴拉力T1=403.342，T2=0，T3=299.127，T4=0最大轴压力T1=0，T2=409.585，T3=0，T4=307.642四、非工作状态下附墙杆力计算此工况下塔机回转机构的制动器完全松开，起重臂能随风转动，故不计风荷载产生的扭转力矩。

1、附着支座反力计算计算简图剪力图得：R E=199.542kN2、附墙杆力计算支座6处锚固环的水平力N w=R E=199.542kN。

根据工作状态方程组Tk=0，θ由0～360°循环，求解各杆最大轴拉力和轴压力：最大轴拉力T1=114.727，T2=138.233，T3=141.833，T4=106.283最大轴压力T1=114.726，T2=138.232，T3=141.833，T4=106.282五、附墙杆强度验算附墙杆钢管规格(mm) Φ219×7附墙杆截面面积A(mm2) 4662.123附墙杆截面回转半径i(mm) 74.994 附墙杆强度设计值[f](N/mm2) 2151、杆件轴心受拉强度验算σ=N/A=409584/4662.123=87.854N/mm2≤[f]=215N/mm2满足要求！2、杆件轴心受压强度验算附墙杆1长细比：λ1=L0/i=(a12+b12)0.5/i=(78902+43202)0.5/74.994=119.946≤[λ]=100，查规表得：φ1=0.437满足要求！附墙杆2长细比：λ2=L0/i=(a22+b22)0.5/i=(78902+27202)0.5/74.994=111.285≤[λ]=100，查规表得：φ2=0.485满足要求！附墙杆3长细比：λ3=L0/i=(a32+b32)0.5/i=(63302+29702)0.5/74.994=93.236≤[λ]=100，查规表得：φ3=0.599满足要求！附墙杆4长细比：λ4=L0/i=(a42+b42)0.5/i=(63302+45702)0.5/74.994=104.106≤[λ]=100，查规表得：φ4=0.529满足要求！附墙杆1轴心受压稳定系数：σ1＝N1/(φ1A)=403341/(0.437×4662.123)=197.974N/mm2≤[f]=215N/mm2满足要求！附墙杆2轴心受压稳定系数：σ2＝N2/(φ2A)=409585/(0.485×4662.123)=181.142N/mm2≤[f]=215N/mm2满足要求！附墙杆3轴心受压稳定系数：σ3＝N3/(φ3A)=299127/(0.599×4662.123)=107.114N/mm2≤[f]=215N/mm2满足要求！附墙杆4轴心受压稳定系数：σ4＝N4/(φ4A)=307642/(0.529×4662.123)=124.74N/mm2≤[f]=215N/mm2满足要求！六、附着支座连接的计算附着支座与建筑物的连接多采用与预埋件在建筑物构件上的螺栓连接。

预埋螺栓的规格和施工要求如果说明书没有规定，应该按照下面要求确定：1．预埋螺栓必须用Q235钢制作；2．附着的建筑物构件混凝土强度等级不应低于C20；3．预埋螺栓的直径大于24mm；4．预埋螺栓的埋入长度和数量满足下面要求：0.75nπdlf=N其中n为预埋螺栓数量；d为预埋螺栓直径；l为预埋螺栓埋入长度；f为预埋螺栓与混凝土粘接强度（C20为1.5N/mm2，C30为3.0N/mm2）；N为附着杆的轴向力。

5．预埋螺栓数量，单耳支座不少于4只，双耳支座不少于8只；预埋螺栓埋入长度不少于15d；螺栓埋入端应作弯钩并加横向锚固钢筋。

七、附着设计与施工的注意事项锚固装置附着杆在建筑结构上的固定点要满足以下原则:1．附着固定点应设置在丁字墙（承重隔墙和外墙交汇点）和外墙转角处，切不可设置在轻质隔墙与外墙汇交的节点处；2．对于框架结构，附着点宜布置在靠近柱根部；3．在无外墙转角或承重隔墙可利用的情况下，可以通过窗洞使附着杆固定在承重墙上；4．附着固定点应布设在靠近楼板处，以利于传力和便于安装。

合集下载

塔吊附着计算6010

塔吊附着计算6010

塔吊附着计算塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与建筑物连接的两支座间距改变时，需要进行附着的计算。

主要包括附着杆计算、附着支座计算和锚固环计算。

一. 参数信息塔吊型号:QTZ100 塔吊最大起重力矩:M=1718kN.m非工作状态下塔身弯矩:M=1712kN.m 塔吊计算高度:H=100m塔身宽度:B=1.6m 附着框宽度:2m最大扭矩:303kN.m 风荷载设计值:1.42kN/m2附着节点数:3 各层附着高度分别(m):31,56.2,81.4附着杆选用格构式：角钢+角钢缀条附着点1到塔吊的竖向距离:b1=4.56m附着点1到塔吊的横向距离:a1=5.6m 附着点1到中轴线的距离:a2=6.54m二. 支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。

附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:1. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)=0.8×1.59×1.95×1.39×0.2=0.69kN/m2=1.2×0.69×0.35×1.6=0.46kN/m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值塔机所受风均布线荷载标准值 (本地区 Wo=0.40kN/m2)=0.8×1.64×1.95×1.39×0.40=1.42kN/m2=1.2×1.42×0.35×1.60=0.96kN/m2. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=1712+1718=3430.00kN.m非工作状态下，标准组合的倾覆力矩标准值M k=1712.00kN.m3. 力 Nw 计算工作状态下: N w=210.613kN非工作状态下: N w=121.830kN三. 附着杆内力计算塔吊四附着杆件的计算属于一次超静定问题,采用结构力学计算个杆件内力: 计算简图:方法的基本方程：计算过程如下：其中:∑1p为静定结构的位移；T i0为F=1时各杆件的轴向力；T i为在外力M和P作用下时各杆件的轴向力；l i为各杆件的长度。

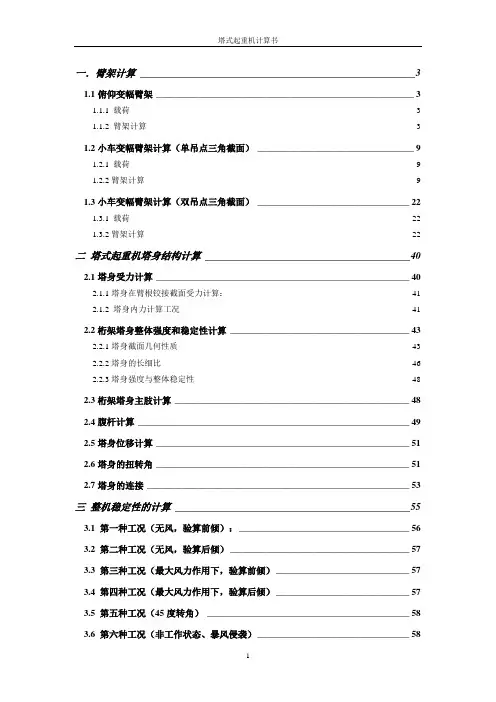

塔机计算书-完整版
