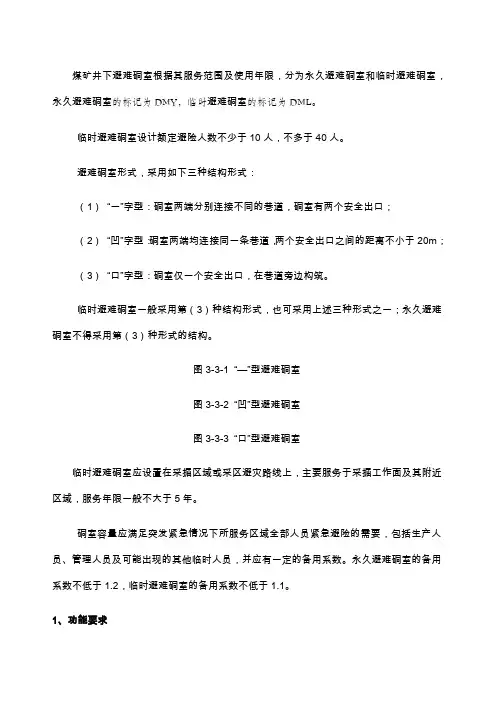

煤矿井下避难硐室根据其服务范围及使用年限，分为永久避难硐室和临时避难硐室，永久避难硐室的标记为DMY，临时避难硐室的标记为DML。

临时避难硐室设计额定避险人数不少于10人，不多于40人。

避难硐室形式，采用如下三种结构形式：

（1） “一”字型：硐室两端分别连接不同的巷道，硐室有两个安全出口；

（2） “凹”字型：硐室两端均连接同一条巷道，两个安全出口之间的距离不小于20m；

（3） “口”字型：硐室仅一个安全出口，在巷道旁边构筑。

临时避难硐室一般采用第（3）种结构形式，也可采用上述三种形式之一；永久避难硐室不得采用第（3）种形式的结构。

图3-3-1 “—”型避难硐室

图3-3-2 “凹”型避难硐室

图3-3-3 “口”型避难硐室

临时避难硐室应设置在采掘区域或采区避灾路线上，主要服务于采掘工作面及其附近区域，服务年限一般不大于5年。

硐室容量应满足突发紧急情况下所服务区域全部人员紧急避险的需要，包括生产人员、管理人员及可能出现的其他临时人员，并应有一定的备用系数。永久避难硐室的备用系数不低于1.2，临时避难硐室的备用系数不低于1.1。

1、功能要求 避难硐室必需具备安全防护、氧气供给保障、有害气体去除、环境监测、通讯、照明、人员生存保障等基本功能，在无任何外界支持的情况下额定防护时间不低于96小时。

2、位置选择

避难硐室应布置在稳定的岩层中，避开地质构造带、高温带、应力异常区以及透水危险区。特殊情况下确需布置在煤层中时，应有控制瓦斯涌出和防止瓦斯积聚、煤层自燃的措施。

永久避难硐室应确保在服务期间不受采动影响，临时避难硐室应在服务期间避免受采动损害。

3、安全出口结构

避难硐室安全出口应采用向外开启的两道门结构。

外侧第一道门采用既能抵挡一定强度的冲击波，又能阻挡有毒有害气体的防护密闭门；第二道门采用能阻挡有毒有害气体的密闭门。

两道门之间为过渡室，密闭门之内为避险生存室。

4、硐室面积

.

. 紧急避难硐室使用章程

一、避难硐室紧急避险须知

1、矿井干部职工无故不得进入避难硐室内，有事经硐室管理人员同意后方可入内，待事情处理完毕后须迅速离开硐室。

2、进入硐室的人员须听从管理人员的指挥，不准私自操作各种设备、设施。

3、永久避难硐室的各种门严禁上锁，保持随时处于可开启状态。

4、进入避难硐室避险前，应首先确认避难硐室外通向硐室的压风、供水管路阀门处于开启状态，优先采用矿井压风向硐室内通风、供氧。

5、人员行至硐室入口处，需通过观察窗查看过渡室内是否有人洗气，避免同时打开过渡硐室和生存硐室密封门。

6、进入生存室前应将信号灯挂在硐室外，使救护队营救时易于发现。

7、差压开关未使用时应处于关闭状态，以防二次爆炸时破坏差压表，漏进有毒气体。

8、气瓶硐室门正常情况下处于关闭状态，不经允许不准打开，若需开启，须由硐室管理人员检测CO2气体浓度、确认安全的情况下，方可开启气瓶硐室门。

9、在压风被破坏的情况下，空调在使用时，分阀1需始终.

. 处于完全开启状态。当生存硐室内的温度、湿度、CO浓度、CO2浓度在安全范围内时，可根据实际情况调节分阀2、3、4开启的个数。

10、打开分阀2、分阀3、分阀4会加速液态CO2的消耗，从而缩短系统运行时间，使用时请按需开关，适当调节以节约流量，延长系统运行时间。

11、吸附盒标识应和吸附剂一致，确保吸附剂盒放置到空调上正确的位置。空调运行时需保持其上方三个吸附盒均装有适量的吸附剂，否则会极大影响吸附效果。

12、当生存室内各气体浓度达到人体呼吸要求（O2浓度为18.5%～23%，CO浓度小于24ppm，CO2浓度小于1%）的安全浓度后，方可取下配戴的自救器。

13、食品为真空压缩饼干，每人每天一包；饮用水为550ml纯净水，每人每天三瓶。

14、硐室单向阀及地漏严禁堵塞。排水开关和排气开关应保持常开。

15、外接电力系统正常工作时，采用矿用LED灯照明；电力系统不能正常工作时，采用荧光棒及矿灯照明。要控制矿灯的使用，不必要的矿灯应当关闭，延长照明时间。

第四章 井下永久避难硐室

图4-1 避难硐室部分图片

第一节 概述

井下避难硐室是一个密封式避险避难室，可供灾变时期井下人员避险用，是一种与外界隔离、提供维持生命的安全环境空间，意在为井下的矿工在逃生成为不可能的情况下避难，以便让他们脱险或等待救援。该产品能提供避难人员至少96h所需的氧气、水、食物以及所需的急救包、卫生设施、通信设备、环境气体监测设备等。为了保证避难所内人员的健康生存，它具有氧气供给装置、一氧化碳和二氧化碳吸收装置、除湿降温空调系统。

根据井下紧急避险系统建设方案，井下共设计1个永久避难硐室，位于井底车场附近，运输大巷和回风大巷之间，主要是为回采面、采区附近的瓦斯监测人员，维修人员，巷道中皮带等处生产管理人员以及在发生事故时能够从采区就近逃出等作业人员提供避难场所。

第二节 避难硐室布置要求

一、避难硐室结构设计

1、避难硐室应布置在稳定的岩层中，避开地质构造带、高温带、应力异常区以及透水危险区。前后20m范围内巷道应采用不燃性材料支护，且顶板完整、支护完好，符合安全出口的要求。特殊情况下确需布置在煤层中时，应有控制瓦斯涌出和防止瓦斯积聚、煤层自燃的措施。永久避难硐室应确保在服务期间不受采动影响，临时避难硐室应在服务期间避免受采动损害。

2、避难硐室应采用向外开启的两道门结构。外侧第一道门采用既能抵挡一定强度的冲击波，又能阻挡有毒有害气体的防护密闭门；第二道门采用能阻挡有毒有害气体的密闭门。两道门之间为过渡室，密闭门之内为避险生存室。

防护密闭门上设观察窗，门墙设单向排水管和单向排气管，排水管和排气管应加装手动阀门。过渡室内应设压缩空气幕和压气喷淋装置。永久避难硐室过渡室的净面积应不小于3.0m2；临时避难硐室不小于2.0m2。

生存室的宽度不得小于2.0m，长度根据设计的额定避险人数以及内配装备情况确定。生存室内设置不少于两趟单向排气管和一趟单向排水管，排水管和排气管应加装手动阀门。永久避难硐室生存室的净高不低于2.0m，每人应有不低于1.0m2的有效使用面积，设计额定避险人数不少于20人，宜不多于100人。临时避难硐室生存室的净高不低于1.85m，每人应有不低于0.9m2的有效使用面积，设计额定避险人数不少于10人，不多于40人。

山东国泰科技 产品介绍

第 1 页 避难硐室各系统及产品介绍

一.防护密闭系统

避难硐室采用向外开启的两道门结构。外侧第一道门采用能抵挡1MPa冲击波的防护密闭门，此门具有足够的气密性，密封可靠、开闭灵活。第二道门采用能阻挡有毒有害气体的密闭门。

二.气幕吹洗系统

气幕洗气系统的功能是将压缩空气通过喷气气刀形成气幕，将硐室门处形成一个相对隔绝的密闭室，使有害气体不会随着避险人员的进入而带入避难硐室过渡室内。

三、过渡室喷淋系统

过渡室喷淋系统主要是解决过渡室换气问题，即通过大气量的新鲜压缩空气，将有害气体稀释并排放到室（舱）外，以达到降低有害气体浓度，净化空气的目的。本公司的过渡室喷淋系统，采用高品质气体喷头，使压缩空气迅速吹扫过渡室（舱），并将多余气量经自动泄压排气阀排到室（舱）外，从而完成过渡室内气体净化和毒有害气体的去除。

四．供氧系统

避难硐室氧气供给主要通过与矿井压风系统相连的压风管路完成，接入的矿井压风管路设减压、消音、过滤装置和控制阀，压风出口压力在0.1～0.3兆帕之间，供风量不低于0.3m³/min·人，连续噪声不大于70分贝。

当压风系统故障时，具备自备氧供氧系统和有害气体去除设施。供氧量不低于0.5升/分钟·人。

（一）压风供氧系统

压风系统供氧装置利用硐室前预埋的压风管路作为气源，经过阀门后先进 山东国泰科技 产品介绍

第 2 页 入过渡舱内设置的水、灰尘、油的三级过滤，然后经过预先设置的减压器、消音器、管路进入气体输出端，从而转到每人手中的呼吸面罩中，为避难所内避险人员提供更加新鲜、舒适的空气。
