交联聚烯烃发泡是一种在聚烯烃泡沫中引入交联结构，以提高泡沫的力学性能和耐热性。
聚烯烃是一类主要由碳和氢构成的高分子化合物，包括聚乙烯（PE）和聚丙烯（PP）等。
发泡是通过在聚烯烃中引入发泡剂，使其在一定条件下形成气孔结构。
以下是交联聚烯烃发泡的基本过程和原理：
1. 选择聚烯烃材料：
首先，选择适当的聚烯烃材料，如聚乙烯（PE）或聚丙烯（PP）。
这些材料具有较好的韧性和耐热性，是常见的泡沫材料。
2. 引入交联剂：
在发泡过程中，需要引入交联剂，以在聚烯烃分子链之间形成交联结构。
交联可以通过物理或化学方式实现。
•物理交联：通过外部因素（例如热能或辐射）引起分子链的交联。
物理交联通常是可逆的。
•化学交联：通过添加化学交联剂，使分子链之间形成共价键，从而形成不可逆的交联结构。
3. 引入发泡剂：
在选择的聚烯烃材料中引入发泡剂。
发泡剂在一定温度和压力下分解，产生气体，从而形成气孔结构。
4. 加热和发泡：
将含有交联剂和发泡剂的聚烯烃材料在一定的温度和压力下进行加热。
发泡剂的分解产生气体，使材料膨胀，形成泡沫结构。
交联剂在此过程中促使分子链之间形成交联，提高泡沫的稳定性和力学性能。
5. 冷却和固化：
冷却过程中，泡沫材料逐渐固化，形成最终的交联聚烯烃泡沫产品。
6. 切割和成型：
最终的泡沫块可以根据需要进行切割和成型，以制备成具有特定形状和尺寸的交联聚烯烃泡沫制品。
交联聚烯烃泡沫具有较好的力学性能、热稳定性和抗老化性能，因此常被用于制造绝缘材料、汽车部件、建筑材料等应用领域。
多孔碳的结构设计及其电化学储能性能研究共3篇多孔碳的结构设计及其电化学储能性能研究1多孔碳的结构设计及其电化学储能性能研究随着能源危机的日益加深，寻找新型高效的储能材料成为了研究的热点。
多孔碳作为一种新型的储能材料，具有优异的电化学性能，在锂离子电池、超级电容器、钠离子电池等储能设备中有着广泛的应用前景。
在实践中，多孔碳的储能性能主要取决于其结构设计，因此本文将从多孔碳的结构设计入手，进一步分析多孔碳的电化学储能性能。
多孔碳的结构设计是实现其优异储能性能的基础，其结构特性包括孔径、孔隙率、孔道直径和孔道长度等，这些特性都会影响碳材料的比表面积、离子传输速率和离子扩散系数等。
因此，多孔碳结构的设计需要综合考虑多种因素，例如原料的选择、处理方法、碳化条件、模板类型和后续的活化处理等。
目前，多孔碳的制备方法主要有模板法、聚合物泡沫法、水热法和电化学法等，其中模板法制备的多孔碳因其孔径分布均匀、孔径可调节和具有较高的比表面积而备受关注。
同时，在实现多孔碳结构设计的过程中，其储能性能的研究也是至关重要的。
多孔碳的储能性能主要通过离子传输、电荷分布和离子扩散而实现。
在离子传输方面，多孔碳具有较高的通透性，有利于离子迅速地进入或离开孔道，从而提高了电解液与电极材料之间的接触面积，最终提高了储能性能。
而在电荷分布方面，多孔碳的孔壁也能够调节离子储存和释放的速率，因此可以控制电池的电压和容量。
在离子扩散方面，多孔碳的孔道直径和长度也会影响储能性能。
一般来说，孔道直径小而长度长的多孔碳样品在储能性能方面表现出更好的表现。
总的来说，多孔碳作为一种新型储能材料，在结构设计和电化学储能性能方面均有其自身的优缺点。
对于多孔碳的结构设计，目前较为成熟的制备方法主要有模板法，同时还需要综合考虑其他因素如原料的选择、处理方法、碳化条件以及后续的活化处理等。
在电化学储能性能研究方面，需要综合考虑离子传输、电荷分布和离子扩散等因素，以期实现多孔碳优异的储能性能。
EPS泡沫塑料性能介绍_EPS是一种热塑性材料，经加热发泡以后，每立方分米体积内含有300～600万个独立密闭气泡,内含空气的体积为98%以上，这样的结构使它具有许多特性。
一，保温隔热性能EPS具有良好的保温性能是因为它由完全封闭的多面体形蜂窝构成，蜂窝的直径0.08～0。
15mm,蜂窝壁厚为0。
001mm。
EPS由约98%的空气和2％的聚苯乙烯组成。
截留在蜂窝内的空气是一种热的不良导体，因而对EPS的热绝缘（保温)性能起决定性的作用。
与含有其他气体的泡沫塑料不同，空气长期留在蜂窝内,所以保温效果稳定不变。
（一)导热系数导热系数取决于密度和温度. EPS厚度减少，热辐射的透过率上升,当厚度低于10mm时尤为明显。
EPS的含水量对导热系数影响显着,每吸收1%体积的水，导热系数上升3。
4％，因此，在任何墙体结构里，隔热层必须放在远离可能产生冷凝水的地方。
随着环境温度的下降，EPS泡沫塑料的导热系数将随之下降。
EPS泡沫塑料适用于温度较低的环境之中. 因为传导与辐射在不同程度上随制件的密度（即泡孔的壁厚）而变化，当EPS密度过大或过小时，其导热系数都将增加。
在常温下,当EPS泡沫塑料的密度在30～40kg/m 3时，其导热系数最低。
根据上述特性，我们若要选择EPS泡沫塑料作绝热材料时，首先,环境温度要小于75℃，环境温度越低，其导热系数越低，即绝热性能越好。
其次,我们还应选择密度合理的EPS泡沫塑料作为绝热材料。
若我们仅从导热系数出发，则可选取密度为30～40kg/m 3左右的EPS泡沫塑料为好，随着EPS的密度上升，EPS的强度也将上升，但是，材料消耗增加，成本也必将上升。
所以，我们在选择EPS 泡沫塑料的密度时，应该综合考虑其导热系数、强度及生产成本等诸多因素。
另外，还需指出，除了上述的EPS泡沫塑料的密度以外，EPS的分子量（一般常用相对粘度值来表示），EPS颗粒的大小，发泡成型以后的粘接程度（熔结性），以及EPS发泡以后其本身的孔径等等，这些因素也多少对EPS泡沫塑料的导热系数有所影响。

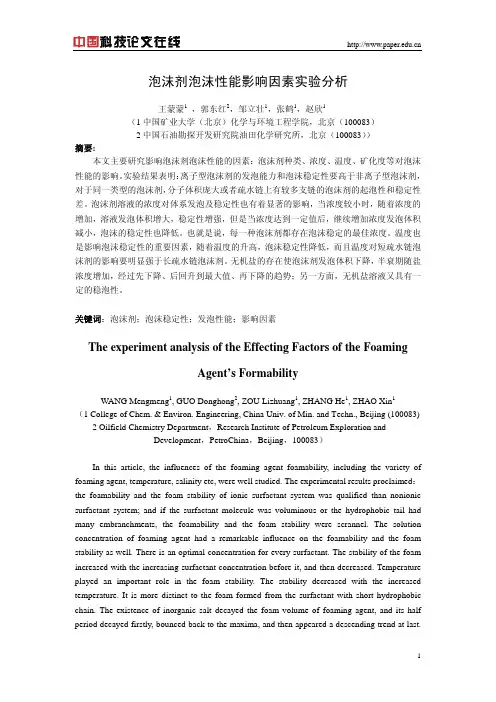

泡沫剂泡沫性能影响因素实验分析王蒙蒙1，郭东红2，邹立壮1，张鹤1，赵欣1（1中国矿业大学（北京）化学与环境工程学院，北京（100083）2中国石油勘探开发研究院油田化学研究所，北京（100083））摘要:本文主要研究影响泡沫剂泡沫性能的因素：泡沫剂种类、浓度、温度、矿化度等对泡沫性能的影响。
实验结果表明：离子型泡沫剂的发泡能力和泡沫稳定性要高于非离子型泡沫剂，对于同一类型的泡沫剂，分子体积庞大或者疏水链上有较多支链的泡沫剂的起泡性和稳定性差。
泡沫剂溶液的浓度对体系发泡及稳定性也有着显著的影响，当浓度较小时，随着浓度的增加，溶液发泡体积增大，稳定性增强，但是当浓度达到一定值后，继续增加浓度发泡体积减小，泡沫的稳定性也降低。
也就是说，每一种泡沫剂都存在泡沫稳定的最佳浓度。
温度也是影响泡沫稳定性的重要因素，随着温度的升高，泡沫稳定性降低，而且温度对短疏水链泡沫剂的影响要明显强于长疏水链泡沫剂。
无机盐的存在使泡沫剂发泡体积下降，半衰期随盐浓度增加，经过先下降、后回升到最大值、再下降的趋势；另一方面，无机盐溶液又具有一定的稳泡性。
关键词：泡沫剂；泡沫稳定性；发泡性能；影响因素The experiment analysis of the Effecting Factors of the FoamingAgent’s FormabilityWANG Mengmeng1, GUO Donghong2, ZOU Lizhuang1, ZHANG He1, ZHAO Xin1（1 College of Chem. & Environ. Engineering, China Univ. of Min. and Techn., Beijing (100083)2 Oilfield Chemistry Department，Research Institute of Petroleum Exploration andDevelopment，PetroChina，Beijing，100083）In this article, the influences of the foaming agent foamability, including the variety of foaming agent, temperature, salinity etc, were well studied. The experimental results proclaimed：the foamability and the foam stability of ionic surfactant system was qualified than nonionic surfactant system; and if the surfactant molecule was voluminous or the hydrophobic tail had many embranchments, the foamability and the foam stability were scrannel. The solution concentration of foaming agent had a remarkable influence on the foamability and the foam stability as well. There is an optimal concentration for every surfactant. The stability of the foam increased with the increasing surfactant concentration before it, and then decreased. Temperature played an important role in the foam stability. The stability decreased with the increased temperature. It is more distinct to the foam formed from the surfactant with short hydrophobic chain. The existence of inorganic salt decayed the foam volume of foaming agent, and its half period decayed firstly, bounced back to the maxima, and then appeared a descending trend at last.It would increase the foam stability to increase salinity in the system, when the concentration of the salt is appropriate enough.KEYWORDS：foaming agent foam stability foamability effecting factors引言：泡沫技术成本低，使用方便，在油气田领域有着广泛的应用，如：泡沫驱油、泡沫钻井、泡沫水泥固井、泡沫酸酸化、泡沫冲沙洗井、泡沫压裂、泡沫采气、蒸汽驱泡沫调剖，泡沫-聚合物复合驱等领域。
