建筑施工承插型盘扣式脚手架安全技术规范

建筑施工承插型盘扣式脚手架主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。

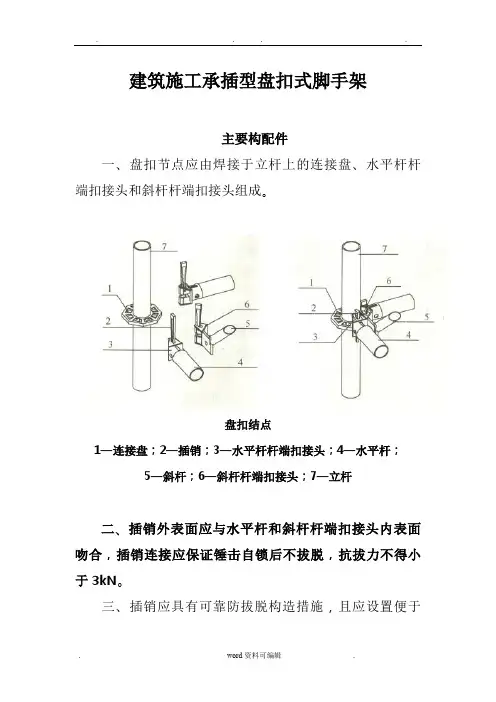

盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。

三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。

四、立杆盘扣节点间距宜按0. 5m模数设置；横杆长度宜按0. 3m模数设置。

材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T 1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。

承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T 11352中牌号为ZG 230 - 450的屈服强度、抗拉强度、延伸率的要求。

制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。

焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3. 5mm。

二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为±0.5mm；钢板冲压制作的连接盘厚度不应小于l0mm，允许尺寸偏差应为±0.5mm。

三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于500平方毫米的接触面积。

四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。

铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于8mm，允许尺寸偏差应为±0.lmm。

五、立杆连接套管可采用铸钢套管或无缝钢管套管。

采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于110mm。

建筑施工承插型盘扣式脚手架安全技术规范引言脚手架是建筑施工中常用的工具。

为了满足高效施工的需要，承插型盘扣式脚手架作为一种新型脚手架已经逐渐得到广泛应用。

然而，脚手架在施工中如果没有正确的和谐使用，会导致安全事故的发生，对施工方和人员造成威胁。

因此，制定脚手架安全技术规范是非常必要的。

适用范围本规范适用于建筑施工中使用承插型盘扣式脚手架的安装、拆卸和使用过程中的安全管理。

安全技术规范脚手架的设计和制作1.脚手架设计应符合国家及地方现行标准规范。

设计应遵循安全、实用、经济、美观、便于施工等原则，保证脚手架的稳固、可靠、耐用。

2.起重、悬挂、滑道架等构建均不应挂在脚手架结构上。

3.脚手架的制作必须符合国家及地方现行的标准规定，采用优质材料制作，强度应满足设计要求。

脚手架的建造1.施工前需要检查脚手架图纸、土壤状况、现场条件等，确认完全符合设计要求后方可建造。

2.脚手架的建造应遵循先高后低、先内后外的原则，同时按照图纸和标准规范进行建造。

3.搭设脚手架时必须使用标准规定的连接件以及专用工具。

在连接件的制作和装配时必须严格按照标准要求操作。

4.搭设脚手架时，应该考虑到对施工时的通道及出入口必须保持畅通，不得占用人行道。

5.搭设过程中应设有专人负责引导指挥并督促施工人员操作，确保脚手架的搭设安全可靠。

脚手架的使用1.脚手架在完成后，由负责人进行使用前验收，合格后方可使用。

2.脚手架使用前，必须检查其结构是否完好稳固，并对相应的传动部件、紧固件进行检查和保养。

3.搭设脚手架的人员必须经过严格的安全教育，掌握脚手架使用及施工的规范方法和技能。

4.脚手架使用期间，安全员应定期检查脚手架结构的稳固性，同时做好检修和保养工作。

5.脚手架使用过程中，要注意防滑、防腐蚀等保养。

脚手架的拆卸1.拆卸前，需要对脚手架进行安全检查和验收，并通知有关人员，告知拆卸时间和拆卸方式。

2.拆卸时应按照先低后高、先外后内的原则，逐级拆除脚手架，不能同时拆除整个脚手架。

承插型盘扣式脚手架方案工程名称：张家沟村二三四组安置小区主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。

盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。

三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。

四、立杆盘扣节点间距宜按0. 5m模数设置；横杆长度宜按0. 3m模数设置。

材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T 1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。

承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T 11352中牌号为ZG 230 - 450的屈服强度、抗拉强度、延伸率的要求。

制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。

焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3. 5mm。

二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为±0.5mm；钢板冲压制作的连接盘厚度不应小于l0mm，允许尺寸偏差应为±0.5mm。

三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于500平方毫米的接触面积。

四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。

铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于8mm，允许尺寸偏差应为±0.lmm。

五、立杆连接套管可采用铸钢套管或无缝钢管套管。

采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于110mm。

承插型盘扣式脚手架技术标准承插型盘扣式脚手架是一种常用于建筑施工的脚手架类型。

其主要特点是由立杆、横杆、斜杆和承插四部分组成，通过盘扣连接固定形成框架结构，适用于搭建高度较大或结构复杂的建筑物。

技术标准是对承插型盘扣式脚手架所应满足的技术要求进行规范化的文件。

下面将从材料、结构、安全性及施工等方面介绍承插型盘扣式脚手架的技术标准。

一、材料方面：按照国家相关标准规定，承插型盘扣式脚手架的立杆、横杆、斜杆和承插均应使用新材料制作，且钢材应符合国家标准或行业标准要求，其拉伸强度不小于 400 MPa 。

二、结构方面：承插型盘扣式脚手架应能承受其设计规定的荷载和外力，且全部构件间的连接应牢固可靠。

立杆、横杆、斜杆顶部均应设置撑杆，保证整个脚手架结构的稳定性。

在斜杆的安排位置上，应尽量减少垂直距离和水平距离的差距，以便支撑起施工期间的重型物品，并保持工人的安全性。

三、安全方面：承插型盘扣式脚手架的所有构件均不得有翘曲、开裂、大面积锈蚀等缺陷，安装使用时，应按要求进行检测验收。

在使用过程中，应定期检查，确保其各项参数满足标准要求，进一步保障建筑施工人员的安全。

四、施工方面：在搭建承插型盘扣式脚手架时，应按照相关标准进行安装，首先需勾上几个立杆，并按平面或竖直方向继续拆卸，然后安装其它立杆。

安装时应按照支撑和构件轴线的正中心。

在安装立杆时，竖直度偏差不应大于1/500。

完全安装后，应进行质量检验和验收，确保符合标准要求。

以上为承插型盘扣式脚手架技术标准的相关内容，通过符合这些标准来架设脚手架，可以增强结构的稳定性和安全性，其合理的设计与使用是保护施工人员安全的关键所在。
