建筑工程承插型盘扣式钢管支架施工要点详细解析

建设工程承插型盘扣式钢管脚手架施工标准建设工程承插型盘扣式钢管脚手架施工标准随着建筑业的快速发展，建设工程的施工标准也变得愈发重要。

特别是对于承插型盘扣式钢管脚手架这类在施工中起关键作用的工程设施，施工标准更是至关重要。

在本文中，将深入探讨建设工程中承插型盘扣式钢管脚手架的施工标准，希望能够对读者有所帮助。

1. 承插型盘扣式钢管脚手架的定义承插型盘扣式钢管脚手架是一种常用的脚手架结构，其特点是连接牢固、构件多样、安全稳定。

在搭建脚手架时，需要严格按照相关标准进行操作，确保施工质量和安全。

2. 施工前的准备工作在进行承插型盘扣式钢管脚手架的施工前，必须对施工现场进行详细的勘察和测量，确保脚手架的搭建符合实际情况。

还需要根据脚手架的使用要求和承载力计算，确定脚手架的具体规格和搭建方案。

3. 脚手架搭建的基本要求在进行脚手架搭建时，需要严格按照相关的施工标准进行操作。

要选择符合标准要求的承插型盘扣式钢管脚手架构件，并确保构件的连接牢固可靠。

要根据设计要求和搭建方案，合理安排施工人员，严格控制搭建过程中的质量和安全。

4. 施工中的质量控制在脚手架搭建过程中，需要进行严格的质量控制。

包括构件的选用、连接点的稳固性、脚手架的整体稳定性等方面都需要进行全面的检查和测试，确保脚手架的质量达到标准要求。

5. 安全施工的重要性承插型盘扣式钢管脚手架作为施工中的重要设施，其安全性尤为重要。

在搭建和使用过程中，必须严格遵守相关安全规定，确保脚手架的安全稳定。

施工现场的安全管理也是至关重要的一环，只有全面加强安全意识，才能有效预防施工事故的发生。

6. 个人观点与理解对于承插型盘扣式钢管脚手架的施工标准，我认为在注重质量的更要注重安全。

只有在质量和安全两方面都得到有效控制和保障，才能够确保施工的顺利进行和工程的完美落成。

总结与回顾建设工程中的承插型盘扣式钢管脚手架施工标准，需要从施工前的准备工作、脚手架搭建的基本要求、施工中的质量控制、安全施工的重要性等方面进行全面评估。

承插型盘扣式钢管支架施工方案一、项目背景承插型盘扣式钢管支架是一种常用的钢管支撑结构，广泛应用于大型工业厂房、桥梁、高层建筑及地铁等工程的施工中，用于提供临时的承载和支撑功能。

本施工方案将详细介绍承插型盘扣式钢管支架在施工中的步骤和注意事项。

二、施工准备1.确定施工方案：结合工程要求和实际情况，确定承插型盘扣式钢管支架的设计方案，并编制详细的施工图纸。

2.采购材料：根据设计要求和施工图纸，采购符合标准的钢管、承插件、托座等材料。

3.准备设备：准备必要的施工设备，包括起重机械、电焊机、铣床等。

三、施工步骤1.图纸校核：施工前应将施工图纸与设计图纸进行校核，确保设计与施工的一致性。

2.标定基准线：根据设计要求，采用水平仪等工具，在施工区域确定基准线，为后续钢管的安装提供参考。

3.安装支架底座：根据设计要求，选择合适的底座类型，如抗滑托座或定位托座。

将座台焊接或调整到水平面上，并根据图纸要求进行固定。

4.搭设钢管支架：安装底座后，根据图纸的指示，将钢管依次插入承插式接头中，直到完全插入。

然后将钢管依次连接起来，直至搭设完整的支架结构。

5.调整与固定：在钢管安装完成后，使用水平仪或测量工具检查支架的水平度和垂直度。

如有不符合标准的情况，及时调整支架，确保达到设计要求。

调整完成后，使用螺栓或焊接等方式将支架稳定固定。

6.安装配套设施：根据工程要求，安装配套的脚手架、挡板、安全网等设施，确保施工过程的安全性。

7.完成验收：在施工完成后，进行质量验收，并编制详细的施工记录。

如发现问题或不符合要求的地方，及时进行整改。

四、施工注意事项1.安全第一：在施工过程中，严格遵守安全操作规程，使用合格的施工设备和个人防护用品。

严禁在高处行走或操作时不使用防滑鞋或安全带。

2.施工质量：各部位的连接要牢固可靠，不得存在掉落、松动等现象。

支架的水平度和垂直度要达到设计要求。

3.施工组织：根据施工图纸和现场情况，合理安排施工顺序和施工方法，确保施工效率和质量。

承插型盘扣式钢管支架法现浇箱梁施工技术总结承插型盘扣式钢管支架是一种常用于现浇箱梁施工的支架系统，它具有结构简单、安装快捷、施工效率高等特点，被广泛应用于工程建设中。

本文将对承插型盘扣式钢管支架法现浇箱梁施工技术进行总结，以期为相关工程技术人员提供参考。

一、承插型盘扣式钢管支架的特点1. 结构简单：承插型盘扣式钢管支架主要由钢管、承插型盘扣、立柱、横担、托板等部件组成，结构简单，便于安装和拆卸。

2. 安装快捷：承插型盘扣式钢管支架采用插接式连接，安装时只需将承插型盘扣与钢管插接在一起，不用焊接和螺栓连接，安装速度快，可大大提高施工效率。

3. 负荷大：承插型盘扣式钢管支架采用高强度钢管制作，能够承受较大的荷载，可满足箱梁现浇施工的需要。

4. 灵活调整：承插型盘扣式钢管支架的立柱和横担长度可根据实际施工需要进行调整，适用于各种不同尺寸的箱梁现浇施工。

5. 安全可靠：承插型盘扣式钢管支架连接紧固可靠，具有良好的承载性能和稳定性，施工安全可靠。

1. 施工前准备工作（1）设计方案：根据箱梁结构参数和施工工艺，制定合理的支架搭设方案和施工程序。

（2）材料准备：按照设计方案采购承插型盘扣式钢管支架所需的钢管、承插型盘扣、立柱、横担等构件，并进行检验和验收。

（3）人员培训：培训施工人员熟悉承插型盘扣式钢管支架的安装方法和注意事项，确保施工质量和安全。

2. 支架搭设（1）确定箱梁位置：根据设计要求和现场情况确定箱梁的位置和尺寸，进行标高和框架的定位。

（2）立柱安装：根据设计要求，在箱梁两侧搭设好立柱，立柱之间的距离根据箱梁的实际尺寸进行调整，并且加强立柱与地面的连接。

（3）横担安装：将横担安装在立柱上，并根据箱梁的实际尺寸进行调整，横担的安装要平整、水平、坚固。

（4）安装托板：将托板横向、纵向在横担上进行固定，以支承模板支撑。

3. 箱梁现浇施工（1）浇筑模板：在托板上铺设好模板，确保模板的平整度和尺寸精度，进行固定和支撑。

建设工程承插型盘抠式钢管脚手架施工标准1. 背景介绍建设工程承插型盘抠式钢管脚手架，作为支撑和临时作业评台，是建筑施工中常用的一种临时性结构。

它的安全施工标准对于保障施工人员的安全和施工质量至关重要。

2. 施工标准的重要性在建筑工程中，脚手架的搭建和使用是一项至关重要的工作。

而施工标准则是保障脚手架安全的关键。

制定和遵守施工标准对于预防事故、保障工程质量、提高工作效率都有着重要的意义。

3. 承插型盘抠式钢管脚手架施工标准内容（1）基本要求：包括脚手架的材料、强度等基本要求。

（2）搭建程序：脚手架的搭建程序应符合相关规范，包括吊装、组装等步骤。

（3）检查和验收：在搭建完成后，应进行相关的检查和验收工作，以确保脚手架的安全性能。

（4）使用限制：对脚手架的使用范围和限制进行明确规定。

（5）拆除程序：脚手架在使用完毕后，应按照规定程序进行拆除。

4. 个人观点和理解作为脚手架的施工标准，承插型盘抠式钢管脚手架施工标准应该不仅仅关注脚手架本身的安全性能，还应该考虑施工人员实际操作中的方便性和实用性。

在制定施工标准时，应综合考虑脚手架的材料、结构、搭建方式以及实际使用情况，以便在确保安全的前提下，最大限度地提高施工效率和质量。

5. 总结和回顾建设工程承插型盘抠式钢管脚手架施工标准是建筑工程中至关重要的一环，其内容涉及脚手架的材料、搭建程序、使用限制等方面。

在制定和执行施工标准时，要综合考虑安全性、实用性和效率性，在不断实践中不断完善，以保障建筑施工的顺利进行。

以上是我对建设工程承插型盘抠式钢管脚手架施工标准的个人观点和理解，希望对你有所帮助。

建设工程承插型盘抠式钢管脚手架施工标准涉及到诸多方面，如材料、搭建程序、检查验收、使用限制和拆除程序等。

在实际施工中，施工单位必须严格按照标准操作，确保脚手架的安全稳定，从而保障施工人员的安全和工程质量。

下面将对各个方面进行更加详细的讨论和阐述。

基本要求是建设工程承插型盘抠式钢管脚手架施工标准的基础。

1、承插型盘扣架简介承插型盘扣架材质为镀锌钢管，立杆规格一般为A48×3.25 mm，比市面上常规钢管壁厚要厚，目前所用钢管扣件支撑架钢管的壁厚一般为2.75 mm，由于多次周转使用和生锈等原因，实际壁厚还要薄，盘扣架的稳定性更好。

盘扣架立杆间的连接采用连接套管，立杆（图1）与水平杆（图2）采用连接盘进行连接，剪刀撑也采用连接盘连接，水平杆、斜杆（图3）都带有插销与连接盘扣紧。

立杆上下均采用可调U托，立杆盘扣节点间距为0.5 m模数设置，步距一般为1.5 m，横杆长度为0.3 m模数，立杆纵横向间距一般为0.9 m,1.2 m。

盘扣连接比扣件连接更牢靠，同时施工方便，立杆纵横向间距、步距精准，基本无误差，盘扣架整体稳定性更好。

图1 立杆连接图2 水平杆连接图3 斜杆连接2、模板支撑盘扣架方案设计模板支撑架最主要的设计是立杆纵横向间距的确定，首先根据板厚初步确定间距，通常板厚120 mm间距1 200 mm即可满足要求。

但实际图纸往往不能全部按固定间距进行设置，有后浇带的一般从后浇带往两侧进行排布，没有后浇带的从一侧往另一侧依次进行排布。

后浇带的模板支撑架单独设计要和整体支撑架分开。

排布时考虑到梁侧立杆的位置，可能导致立杆间距偏大，此时可考虑在跨内增加一根立杆，立杆与水平杆用扣件连接。

立杆尽量采用盘扣立杆，如盘扣连接盘和水平杆相碰时可采用常规钢管。

梁底支撑尽量采用盘扣立杆，如现场不好操作也可采用常规钢管。

盘扣支撑架步距一般为1 500 mm，像住宅楼层高较低的可以采用整根立杆，厂房等层高较高的工业建筑，一般采用1.5 m, 2.5 m立杆交错设置。

有高低差的部位可采用可调托座进行调整。

搭设高度超过8 m的支撑架，需满打竖向剪刀撑，同时还需设置水平剪刀撑，搭设高度不超过8 m的支撑架底层、顶层、架体四周、主梁位置应设置竖向剪刀撑，同时每隔5跨设置一道竖向剪刀撑。

在计算时设置的参数和材料要与现场保持一致，如平面图中梁为偏心受力，计算书应保持一致，梁底支撑是常规钢管还是盘扣钢管，梁底、板底主次楞是木方还是方管等。

盘扣式钢管支架工程施工方案讲解一、施工前的准备1.组织相关人员进行施工方案的编制和技术交底，明确施工要求和安全措施。

2.了解工程的施工图纸和技术要求，对材料进行验收，确保质量合格。

3.准备好施工所需的机械设备、工具和人工等。

二、施工方案的讲解1.按照设计要求进行基础处理，保证基础的平整和稳固。

2.搭设卧线，在地面进行卧线，确定支架的位置和高度。

3.搭设立线，利用立线钢管进行竖直方向的控制，保证支架的垂直度。

4.搭设横线，利用横线钢管进行水平方向的控制，保证支架的水平度。

5.搭设斜线，利用斜线钢管进行支架的斜向控制，保证支架的稳定性。

6.安装底托，将底托与立杆连接固定，保证支架的稳定性和承重能力。

7.安装层托，将层托与横杆连接固定，保证支架的稳定性和承重能力。

8.搭设搭板，根据需要安装搭板，形成工作平台，方便施工人员的操作。

9.安装安全设施，根据工程要求设置相关的安全网、防护栏等设施，确保人员的安全。

三、施工中的注意事项1.施工前应仔细查看和核对支架的立杆、横杆、斜撑等材料，保证质量合格。

2.在进行立线、横线、斜线的搭设时，应保证其准确性和稳定性，避免支架倾斜或垮塌。

3.底托和层托的连接应牢固可靠，严禁有松脱现象。

4.安装搭板时，应检查其平整度和承重能力，保证施工人员的安全。

5.在施工过程中，要随时检查和调整支架的稳定性，确保其能够承受实际施工荷载。

6.施工现场应设置安全警示标识和安全设施，提醒人员注意施工安全。

四、施工后的收尾1.完成施工后，对盘扣式钢管支架进行拆除，确保拆除的顺利和安全。

2.对材料和设备进行清点和归档，做好施工档案的整理和保管工作。

以上就是盘扣式钢管支架工程的施工方案的详细讲解。

施工过程中，要严格按照方案要求进行操作，保证施工质量和安全。

同时，也要注意及时调整施工进度和人员配备，确保施工工期的保障。

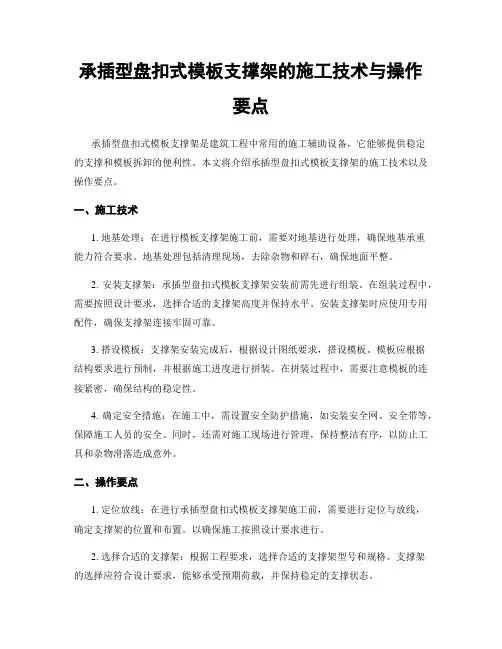

承插型盘扣式模板支撑架的施工技术与操作要点承插型盘扣式模板支撑架是建筑工程中常用的施工辅助设备，它能够提供稳定的支撑和模板拆卸的便利性。

本文将介绍承插型盘扣式模板支撑架的施工技术以及操作要点。

一、施工技术1. 地基处理：在进行模板支撑架施工前，需要对地基进行处理，确保地基承重能力符合要求。

地基处理包括清理现场，去除杂物和碎石，确保地面平整。

2. 安装支撑架：承插型盘扣式模板支撑架安装前需先进行组装。

在组装过程中，需要按照设计要求，选择合适的支撑架高度并保持水平。

安装支撑架时应使用专用配件，确保支撑架连接牢固可靠。

3. 搭设模板：支撑架安装完成后，根据设计图纸要求，搭设模板。

模板应根据结构要求进行预制，并根据施工进度进行拼装。

在拼装过程中，需要注意模板的连接紧密，确保结构的稳定性。

4. 确定安全措施：在施工中，需设置安全防护措施，如安装安全网、安全带等，保障施工人员的安全。

同时，还需对施工现场进行管理，保持整洁有序，以防止工具和杂物滑落造成意外。

二、操作要点1. 定位放线：在进行承插型盘扣式模板支撑架施工前，需要进行定位与放线，确定支撑架的位置和布置。

以确保施工按照设计要求进行。

2. 选择合适的支撑架：根据工程要求，选择合适的支撑架型号和规格。

支撑架的选择应符合设计要求，能够承受预期荷载，并保持稳定的支撑状态。

3. 合理拼装：在支撑架的组装和搭设模板过程中，应注意拼装的合理性。

组装时应按照工艺要求进行，确保支撑架的连接稳固，避免出现松动或断裂等情况。

4. 模板拆卸：在模板支撑架使用完毕后，需要进行拆卸工作。

拆卸时应注意安全，按照逆序进行拆卸，以避免模板坍塌。

同时，还需对拆卸后的模板进行清理和整理，方便后续使用。

5. 注重安全管理：在模板支撑架的施工过程中，安全管理是十分重要的。

施工现场应设置警示标识，明确施工区域，并制定相关安全手册和应急预案，以应对突发情况。

总之，承插型盘扣式模板支撑架的施工技术和操作要点对于保障施工安全和质量具有重要意义。

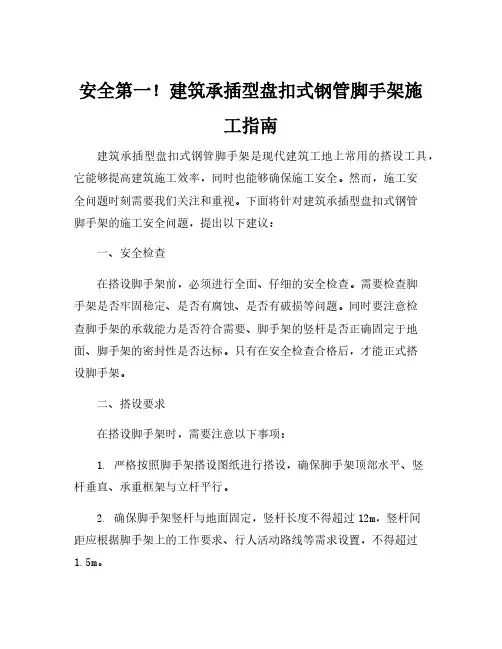

安全第一！建筑承插型盘扣式钢管脚手架施工指南建筑承插型盘扣式钢管脚手架是现代建筑工地上常用的搭设工具，它能够提高建筑施工效率，同时也能够确保施工安全。

然而，施工安全问题时刻需要我们关注和重视。

下面将针对建筑承插型盘扣式钢管脚手架的施工安全问题，提出以下建议：一、安全检查在搭设脚手架前，必须进行全面、仔细的安全检查。

需要检查脚手架是否牢固稳定、是否有腐蚀、是否有破损等问题。

同时要注意检查脚手架的承载能力是否符合需要、脚手架的竖杆是否正确固定于地面、脚手架的密封性是否达标。

只有在安全检查合格后，才能正式搭设脚手架。

二、搭设要求在搭设脚手架时，需要注意以下事项：1. 严格按照脚手架搭设图纸进行搭设，确保脚手架顶部水平、竖杆垂直、承重框架与立杆平行。

2. 确保脚手架竖杆与地面固定，竖杆长度不得超过12m，竖杆间距应根据脚手架上的工作要求、行人活动路线等需求设置，不得超过1.5m。

3. 搭设时应严格按照预制单元进行拼接组合，同时要注意搭设过程中不得随意调整组合方式。

4. 确保脚手架上必须设置防护网，并且需要保证防护网的张紧度达到标准。

三、使用注意事项1. 在使用脚手架时，要做好个人防护，包括戴好安全帽、系好安全带、穿好安全鞋等。

同时保持脚手架的整洁有序，不得乱扔乱放材料和工具。

2. 在搭设过程中，要严格按照脚手架承载能力和防风系数要求，确保脚手架的安全稳定。

3. 在脚手架使用期间，要随时检查脚手架的安全状况，发现问题及时整改。

以上是建筑承插型盘扣式钢管脚手架施工安全的一些注意事项，希望能够加深大家对建筑脚手架的认识，更好的保障建筑工人的安全。
