超高压继电保护全员调考试题单位：姓名得分一、填空 (共计25分，每空0.5分)1、继电保护现场检验中应特别注重刷灰、紧螺丝、摇绝缘工作，简称继电保护检验工作的三要素。
2、继电保护装置应满足可靠性、灵敏性、选择性、速动性的要求。
3、二次额定电流5A的电流互感器额定容量为25VA时，允许负载阻抗为 1 欧，所接的二次负载阻抗增加时，则允许的短路电流倍数将按比例减小4、直流继电器的动作电压，不应超过额定电压的 70% ，对于出口中间继电器，其值不低于额定电压的 50% 。
5、某微机保护装置每周采样18个点，则采样间隔为 10/9 ms，采样率为 900 HZ 。
6、二次回路编号中37表示跳闸回路，A441表示交流电流回路。
7、二进制1000101011110110的十六进制为 8AF6 。
8、为了保证在电流互感器和断路器之间发生故障时，对侧断路器能快速切除故障。
高频保护中，采用母差保护动作停讯。
则在光纤差动保护中，采用操作箱的 TJR 接点开入光纤差动保护装置远跳对侧断路器。
9、在进行光纤纵差保护自环试验时，应用光纤尾纤将光纤信号发送端与光纤信号接收端相连。
10、高频保护在通道为闭锁式时，保护交讯过程是按下通道试验按钮，本侧发讯 200 ms 以后本侧停信，连续收对侧 5 s后（对侧连续发 10 s），本侧启动发信 10 s。
11、220kV变压器的断路器失灵时应起动断路器失灵保护，在保护跳闸接点和电流判别元件同时动作时去解除所在母线的复合电压闭锁，接点返回后应重新闭锁断路器失灵保护。
12、公用电流互感器二次绕组二次回路只允许、且必须在相关保护柜屏内一点接地。
独立的、与其他电压互感器和电流互感器的二次回路没有电气联系的二次回路应在开关场一点接地。
13、中性点装设消弧线圈的目的是利用消弧线圈的电感电流补偿接地故障时的电容电流，使接地故障电流减少。
14、交直流回路是独立系统，直流回路是绝缘系统而交流回路是接地系统，若共用一条电缆，两者之间一旦发生短路就造成直流接地，同时影响了交、直流两个系统，平时也容易互相干扰，还有可能降低对直流回路的绝缘电阻，所以交直流回路不能共用一条电缆。
电容器保护整定原则1 计算依据参考DL/T 584-2017《3kV~110kV 电网继电保护装置运行整定规程》7.2.18条。
2 电容器保护配置1）三段式过流保护2）过电压保护3）低电压保护4）不平衡电压保护5）零序过流保护3 过流保护3.1 过流I 段保护1）整定原则：按躲过电容器投运时最大冲击电流整定。
.=op I rel e I K I ⨯式中：rel K ：可靠系数，建议取10；e I ：电容器额定电流。
2）动作时间：0 s 。
3）出口方式：动作于跳开断路器。
3.2 过流II 段保护1）整定原则：按电容器端部引线故障时有足够灵敏系数整定。
.=op II rel e I K I ⨯式中：rel K ：可靠系数，取3~5，建议取4；e I ：电容器额定电流。
2）在电容器端部引出线发生故障时，灵敏系数不小于2 。
3）动作时间：考虑电容器投入过渡影响，动作时间一般为0.1-0.2s ，建议取0.15s 。
4）出口方式：动作于跳开断路器。
3.3 过流Ⅲ段保护1）整定原则：按可靠躲过电容器额定电流整定。
.=op III rel e I K I ⨯式中：rel K ：可靠系数，取1.5~2，建议取1.5；e I ：电容器额定电流。
2）动作时间：一般整定为0.3~1s ，建议取0.5s 。
3）出口方式：动作于跳开断路器。
4 过电压保护1）整定原则：过电压保护定值应按电容器端电压不长时间超过1.1倍电容器额定电压原则整定。
2）动作时间：过电压保护动作时间不超过1min 。
3）出口方式：动作于跳开断路器。
5 低电压保护1）整定原则：低电压定值应能在电容器所接母线失压后可靠动作，而在母线电压恢复正常后可靠返回，如该母线作为备用电源自投装置的工作电源，则低电压定值还应高于备自投装置的低电压元件定值，一般整定为0.2~0.5倍额定电压，建议取0.5Un 。
2）动作时间：A 、母线无备自投：应与本侧出线后备保护时间配合（出线最长后备时间+时间级差）。

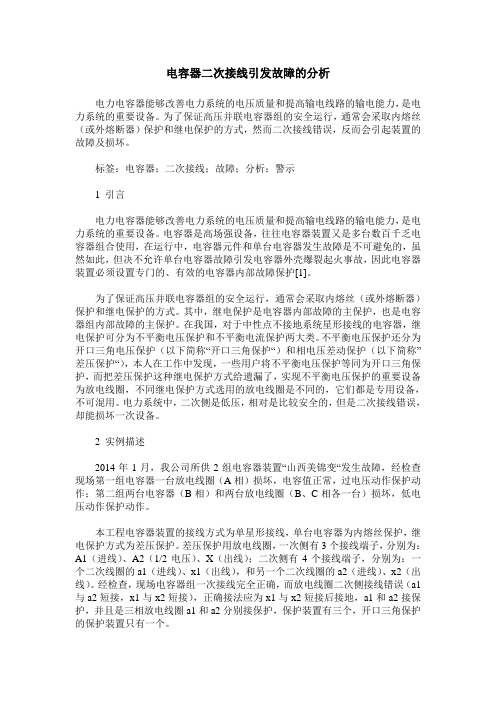

电容器二次接线引发故障的分析电力电容器能够改善电力系统的电压质量和提高输电线路的输电能力，是电力系统的重要设备。
为了保证高压并联电容器组的安全运行，通常会采取内熔丝（或外熔断器）保护和继电保护的方式，然而二次接线错误，反而会引起装置的故障及损坏。
标签：电容器；二次接线；故障；分析；警示1 引言电力电容器能够改善电力系统的电压质量和提高输电线路的输电能力，是电力系统的重要设备。
电容器是高场强设备，往往电容器装置又是多台数百千乏电容器组合使用，在运行中，电容器元件和单台电容器发生故障是不可避免的，虽然如此，但决不允许单台电容器故障引发电容器外壳爆裂起火事故，因此电容器装置必须设置专门的、有效的电容器内部故障保护[1]。
为了保证高压并联电容器组的安全运行，通常会采取内熔丝（或外熔断器）保护和继电保护的方式。
其中，继电保护是电容器内部故障的主保护，也是电容器组内部故障的主保护。
在我国，对于中性点不接地系统星形接线的电容器，继电保护可分为不平衡电压保护和不平衡电流保护两大类。
不平衡电压保护还分为开口三角电压保护（以下简称“开口三角保护“）和相电压差动保护（以下简称”差压保护“），本人在工作中发现，一些用户将不平衡电压保护等同为开口三角保护，而把差压保护这种继电保护方式给遗漏了，实现不平衡电压保护的重要设备为放电线圈，不同继电保护方式选用的放电线圈是不同的，它们都是专用设备，不可混用。
电力系统中，二次侧是低压，相对是比较安全的，但是二次接线错误，却能损坏一次设备。
2 实例描述2014年1月，我公司所供2组电容器装置“山西美锦变“发生故障，经检查现场第一组电容器一台放电线圈（A相）损坏，电容值正常，过电压动作保护动作；第二组两台电容器（B相）和两台放电线圈（B、C相各一台）损坏，低电压动作保护动作。
本工程电容器装置的接线方式为单星形接线，单台电容器为内熔丝保护，继电保护方式为差压保护。
差压保护用放电线圈，一次侧有3个接线端子，分别为：A1（进线）、A2（1/2电压）、X（出线）；二次侧有4个接线端子，分别为：一个二次线圈的a1（进线）、x1（出线），和另一个二次线圈的a2（进线）、x2（出线）。
开口三角电压保护整定值计算WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-什么是开口三角形开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角。
此处没法作图，说一下：就是对电压互感器三相的三个二次绕组“a-x”、“b-x”、“c-x”，开口三角就是“a-x”的x与“b-x”的b相连，“b-x”中的x与“c-x”的c相连，从“a-x”的a与“c-x”x引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压Ua-x，就是开口三角电压。
正常情况下，开口三角上没有电压，当发生系统单相接地时，电压互感器一次绕组就会有一相上无电压，造成对应的二次绕组上也无电压，则开口三角上就会出现电压。
通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这在系统上被称为“接地监察”?本装置电容器组按招标数据单要求，必须具备不平衡电流保护（或不平衡电压保护）功能。
根据电容器组单台中性点不接地单星接线方式，本设备采用了“开口三角电压保护”实现不平衡电压保护。
开口三角形即将电压互感器一次侧与单星接线的每相电容器并联，将互感器的二次线圈接成三角形，但将三角形的最后一个“角”不联接，构成从原理图上看即构成一个开口的三角形。
正常情况下，三角开口上没有电压，而当发电容器发生故障时，将引起相间电压的不平衡，从而在三角的开口上形成电压输出，该电压也称为“零序电压”，该电压可做为电容器的保护动作信号。
这种方式的优点是不受系统接地故障和系统电压不平衡的影响，也不受三次谐波的影响，灵敏度高，安装简单，可检测到单台电容器故障并实现保护，是电容器组经常与熔断器配合使用的不平衡保护方式之一。
1.1. 设计要点在正常情况下，由于电机三相绕组、三相电容客观存在的不平衡，以及电网电压的不对称，开口三角存在着不平衡零序电压。
开口三角电压保护整定值计算文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-什么是开口三角形开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角。
此处没法作图，说一下：就是对电压互感器三相的三个二次绕组“a-x”、“b-x”、“c-x”，开口三角就是“a-x”的x与“b-x”的b相连，“b-x”中的x与“c-x”的c相连，从“a-x”的a与“c-x”x引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压Ua-x，就是开口三角电压。
正常情况下，开口三角上没有电压，当发生系统单相接地时，电压互感器一次绕组就会有一相上无电压，造成对应的二次绕组上也无电压，则开口三角上就会出现电压。
通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这在系统上被称为“接地监察”本装置电容器组按招标数据单要求，必须具备不平衡电流保护（或不平衡电压保护）功能。
根据电容器组单台中性点不接地单星接线方式，本设备采用了“开口三角电压保护”实现不平衡电压保护。
开口三角形即将电压互感器一次侧与单星接线的每相电容器并联，将互感器的二次线圈接成三角形，但将三角形的最后一个“角”不联接，构成从原理图上看即构成一个开口的三角形。
正常情况下，三角开口上没有电压，而当发电容器发生故障时，将引起相间电压的不平衡，从而在三角的开口上形成电压输出，该电压也称为“零序电压”，该电压可做为电容器的保护动作信号。
这种方式的优点是不受系统接地故障和系统电压不平衡的影响，也不受三次谐波的影响，灵敏度高，安装简单，可检测到单台电容器故障并实现保护，是电容器组经常与熔断器配合使用的不平衡保护方式之一。
1.1.设计要点在正常情况下，由于电机三相绕组、三相电容客观存在的不平衡，以及电网电压的不对称，开口三角存在着不平衡零序电压。

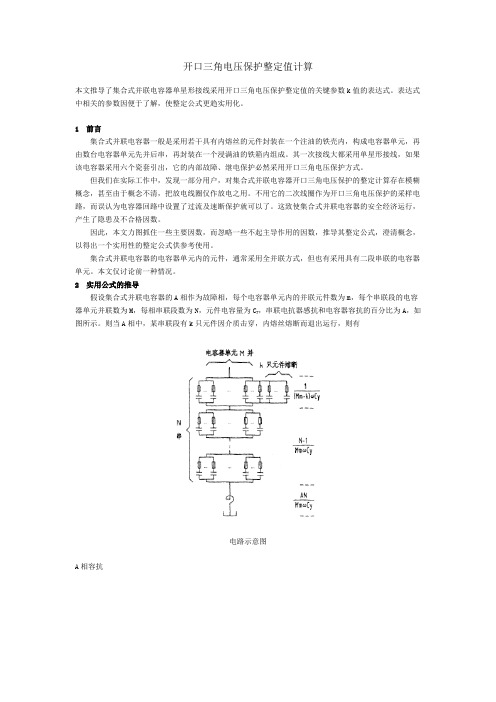

开口三角电压保护整定值计算本文推导了集合式并联电容器单星形接线采用开口三角电压保护整定值的关键参数k值的表达式。
表达式中相关的参数因便于了解，使整定公式更趋实用化。
1 前言集合式并联电容器一般是采用若干具有内熔丝的元件封装在一个注油的铁壳内，构成电容器单元，再由数台电容器单元先并后串，再封装在一个浸满油的铁箱内组成。
其一次接线大都采用单星形接线，如果该电容器采用六个瓷套引出，它的内部故障、继电保护必然采用开口三角电压保护方式。
但我们在实际工作中，发现一部分用户，对集合式并联电容器开口三角电压保护的整定计算存在模糊概念，甚至由于概念不清，把放电线圈仅作放电之用。
不用它的二次线圈作为开口三角电压保护的采样电路，而误认为电容器回路中设置了过流及速断保护就可以了。
这致使集合式并联电容器的安全经济运行，产生了隐患及不合格因数。
因此，本文力图抓住一些主要因数，而忽略一些不起主导作用的因数，推导其整定公式，澄清概念，以得出一个实用性的整定公式供参考使用。
集合式并联电容器的电容器单元内的元件，通常采用全并联方式，但也有采用具有二段串联的电容器单元。
本文仅讨论前一种情况。
2 实用公式的推导假设集合式并联电容器的A相作为故障相，每个电容器单元内的并联元件数为m，每个串联段的电容器单元并联数为M，每相串联段数为N，元件电容量为C y，串联电抗器感抗和电容器容抗的百分比为A，如图所示。
则当A相中，某串联段有k只元件因介质击穿，内熔丝熔断而退出运行，则有电路示意图A相容抗(1) A相阻抗(2) 健全相阻抗(3)设三相电源电压对称，则(4)其中a、a2为单位向量算子，分别为：(5)根据电路理论节点电压法，中性点零序电压为：(6)将(4)、(5)式代入上式，并合并同类项(7)将(2)、(3)式再代入上式，整理后得(8)由于故障相某串联段部份元件击穿，内熔丝熔断，使部分元件退出运行，使故障相电容量减小，容抗增大，故障相电压降增加，并且主要是由于故障相故障段电压降增加引起。
