001-市政施·土-18 混凝土浇筑记录

市政基础设施工程

施工技术交底记录

编号:

-1093

交底内容：

1、交底范围：出入线隧道洞口导向墙施工。

2、概况

导向墙由立拱架和模板灌注C25混凝土形成，截面尺寸为2mx0.8m,为保证长管棚施工精度，导向墙内设3根I22工

字钢，钢架外设中127壁厚5mm导向钢管，管长2米，外插角1°〜3°,环向间距0.4米，共64根，钢管与钢架焊接。钢架

各单元由连接板焊接成型，单元间由螺栓连接。

导向墙施工工艺流程图

3、测量放样

采用全站仪对隧道轴线及导向墙施作断面进行细部测量放样。如下图:

4、洞门处掌子面刷坡

洞门处边仰坡开挖支护完成之后，可以进行洞门处掌子面刷坡。

根据技术人员测量放线要求，开挖口为隧道洞口明暗交界处。

刷坡时注意预留核心土，方便以后施工，核心土高度可根据现场实际情况定。市政施管

测量放线 洞口处掌子面刷坡 （预留核心土） 左右两侧

拱脚开挖 拱脚基础

承载力检测

导向管安装 侧模、顶模安装 混凝土浇筑、养生

底模型钢底 中心

--单元接工作平台

拱脚

定位点 点号 定位标高（m） 与中心桩关系（m）

①

②

③

④

⑤

1)

2)

3) 洞口刷坡尽量垂直，并要求松散土清除完毕。

4) 底层模板安装 ・ 墙内工字钢

拼装 底层工字钢拼装

定位点关系表

注意：定位标高为底模型钢底标高，不是中线标高 2）模板端头与仰坡面紧密相连，模板直接应连接紧密。

3）顶层模板安装过程中应注意预留浇筑孔道。

13、混凝土浇筑及养护

1）混凝土标号根据设计图纸要求进行控制。

2）混凝土浇筑过程中应注意左右两侧对称浇筑，左右高差一般不能超过1m。

3）浇筑到预留孔处时，及时对孔进行封堵。

4）浇筑过程要循序渐进，浇筑速度要进行严格控制，防止出现爆模等意外情况。

5）根据实际情况而定，拱脚两侧基础可以提前进行浇筑，也可以同步浇筑。

6）导向墙是外露的面子工程，在拆模过程中应把握好时机，保证混凝土不缺棱掉角。

市政监-4报验申请表

市政施－1 水准测量（复核）记录

市政监-4报验申请表

市政施－48回填施工记录

市政质检.2.9地基回填土方检验批质量验收记录包封

市政施－1 水准测量（复核）记录

市政监-4报验申请表

市政质检.5.29电力电缆、电讯电缆、信号电缆管线工程检验批质量验收记录

市政施－24混凝土浇注记录

市政质检·2·5-1混凝土检验批质量验收记录（一）

市政质检·2·5-2混凝土检验批质量验收记录（二）

市政质检·0·12隐蔽工程质量检验记录

市政监-4报验申请表

市政质检.2.8基坑开挖检验批质量验收记录

市政施－1 水准测量（复核）记录

市政监-4报验申请表

市政施－24混凝土浇注记录

市政质检·2·1 现浇混凝土基础检验批质量验收记录

市政施－1 水准测量（复核）记录

井室砌筑

市政监-4报验申请表

市政质检.3.32井室砌筑检验批质量验收记录

市政质检.2.104水泥砂浆抹面检验批质量验收记录砼包封电气工程

电气工程土方工程

管线工程路灯照明设施

土方工程

管线工程

土方工程

垫层土方工程

附属工程

市政监-4报验申请表

市政质检·2·1 模板制作检验批质量验收记录

市政质检·2·2-1 模板、支架和拱架安装检验批质量验收记录(一)

市政质检·2·2-2模板、支架和拱架安装检验批质量验收记录(二)

市政质检·2·3钢筋加工检验批质量验收记录

市政质检·2·4-1钢筋成型和安装检验批质量验收记录(一)

市政质检·2·4-2钢筋成型和安装检验批质量验收记录(二)

市政监-4报验申请表

市政施－24混凝土浇注记录

市政质检·2·5-1混凝土检验批质量验收记录（一）+隐蔽

市政质检·2·5-2混凝土检验批质量验收记录（二）

市政监-4报验申请表

市政施－24混凝土浇注记录

市政质检·2·1 现浇混凝土基础检验批质量验收记录

市政施－1 水准测量（复核）记录

市政监-4报验申请表

市政质检·2·1 模板制作检验批质量验收记录

市政质检·2·2-1 模板、支架和拱架安装检验批质量验收记录(一)

cheng

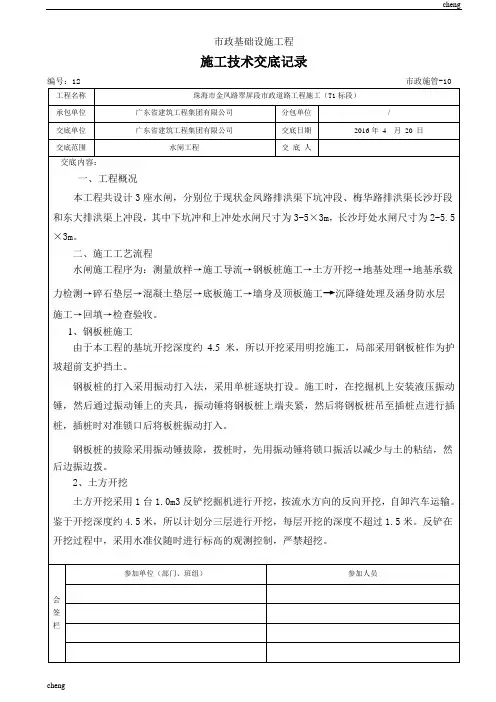

cheng 市政基础设施工程

施工技术交底记录

编号：12 市政施管-10

工程名称 珠海市金凤路翠屏段市政道路工程施工（T1标段）

承包单位 广东省建筑工程集团有限公司 分包单位 /

交底单位 广东省建筑工程集团有限公司 交底日期 2016年 4 月 20 日

交底范围 水闸工程 交 底 人

交底内容：

一、工程概况

本工程共设计3座水闸，分别位于现状金凤路排洪渠下坑冲段、梅华路排洪渠长沙圩段和东大排洪渠上冲段，其中下坑冲和上冲处水闸尺寸为3-5×3m，长沙圩处水闸尺寸为2-5.5×3m。

二、施工工艺流程

水闸施工程序为：测量放样→施工导流→钢板桩施工→土方开挖→地基处理→地基承载力检测→碎石垫层→混凝土垫层→底板施工→墙身及顶板施工→沉降缝处理及涵身防水层施工→回填→检查验收。

1、钢板桩施工

由于本工程的基坑开挖深度约4.5米，所以开挖采用明挖施工，局部采用钢板桩作为护坡超前支护挡土。

钢板桩的打入采用振动打入法，采用单桩逐块打设。施工时，在挖掘机上安装液压振动锤，然后通过振动锤上的夹具，振动锤将钢板桩上端夹紧，然后将钢板桩吊至插桩点进行插桩，插桩时对准锁口后将板桩振动打入。

钢板桩的拔除采用振动锤拔除，拨桩时，先用振动锤将锁口振活以减少与土的粘结，然

后边振边拨。

2、土方开挖

土方开挖采用1台1.0m3反铲挖掘机进行开挖，按流水方向的反向开挖，自卸汽车运输。鉴于开挖深度约4.5米，所以计划分三层进行开挖，每层开挖的深度不超过1.5米。反铲在开挖过程中，采用水准仪随时进行标高的观测控制，严禁超挖。

会签栏 参加单位（部门、班组） 参加人员
