基于ARM便携式终端电源管理系统设计

基于ARM的蓄电池管理系统设计与实现的开题报告一、研究背景随着生活水平的提高，人们对电能的需求也越来越大。

蓄电池作为电能的重要载体，应用广泛，包括太阳能、风能等新能源领域，以及汽车、UPS等传统领域。

但是蓄电池本身存在着容量损失、内阻增大、极化等问题，这些问题造成了蓄电池的能量和寿命受到了很大的影响。

因此，蓄电池管理系统的研究尤为重要。

蓄电池管理系统是指通过对蓄电池监测、控制和维护，实现蓄电池的最佳使用状态和延长蓄电池的寿命。

目前，蓄电池管理系统的研究主要集中于软件层面，硬件部分多为传统的模拟电路，局限性较大。

为了实现更高效、更智能的蓄电池管理系统，需要对硬件部分进行优化和升级。

二、研究目的基于ARM芯片的蓄电池管理系统能够实现更高效、更智能的管理方式。

通过对蓄电池的监测和控制，能够减少内部极化和容量损失，延长蓄电池使用寿命。

本研究旨在设计和实现一款基于ARM芯片的蓄电池管理系统，实现以下目标：1.实现对蓄电池的准确监测和控制，包括电压、电流、温度等参数的检测和控制；2.增加蓄电池的工作效率，减少蓄电池的损耗，延长使用寿命；3.提高系统的安全性和稳定性，保证系统的可靠性和安全性。

三、研究内容和技术路线本研究的内容主要包括以下几个方面：1.硬件系统设计。

通过对蓄电池管理系统中的各个模块进行设计和优化，实现对蓄电池的监测和控制。

其中包括模拟电路、数字电路、功率放大电路等模块。

2.软件系统设计。

基于ARM芯片平台，利用C语言进行软件编程，实现对蓄电池的状态监测和管理。

其中包括界面设计、通信协议、数据存储与处理等模块。

3.系统测试和优化。

设计完成后，进行测试和优化，确保系统的稳定性和可靠性。

技术路线如下：1. 系统需求分析：分析蓄电池管理系统的功能需求和性能要求，制定系统开发计划。

2. 硬件设计：设计基于ARM芯片的硬件系统，包括模拟电路、数字电路、功率放大电路等模块。

采用PCB设计软件进行电路设计和布局。

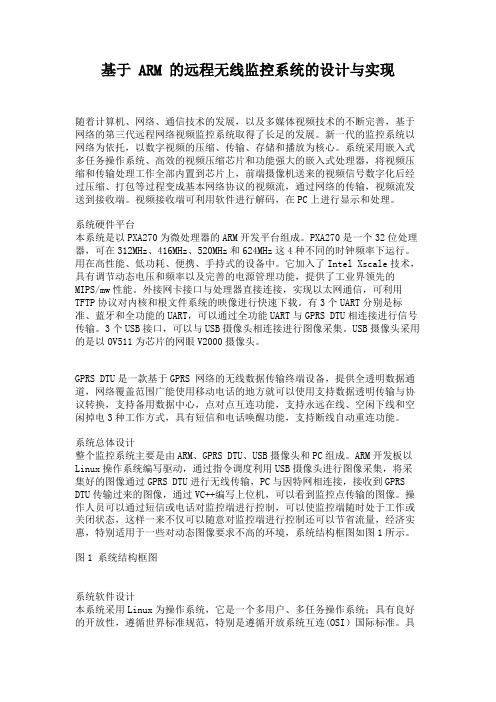

基于 ARM 的远程无线监控系统的设计与实现随着计算机、网络、通信技术的发展，以及多媒体视频技术的不断完善，基于网络的第三代远程网络视频监控系统取得了长足的发展。

新一代的监控系统以网络为依托，以数字视频的压缩、传输、存储和播放为核心。

系统采用嵌入式多任务操作系统、高效的视频压缩芯片和功能强大的嵌入式处理器，将视频压缩和传输处理工作全部内置到芯片上，前端摄像机送来的视频信号数字化后经过压缩、打包等过程变成基本网络协议的视频流，通过网络的传输，视频流发送到接收端。

视频接收端可利用软件进行解码，在PC上进行显示和处理。

系统硬件平台本系统是以PXA270为微处理器的ARM开发平台组成。

PXA270是一个32位处理器，可在312MHz、416MHz、520MHz和624MHz这4种不同的时钟频率下运行。

用在高性能、低功耗、便携、手持式的设备中。

它加入了Intel Xscale技术，具有调节动态电压和频率以及完善的电源管理功能，提供了工业界领先的MIPS/mw性能。

外接网卡接口与处理器直接连接，实现以太网通信，可利用TFTP协议对内核和根文件系统的映像进行快速下载。

有3个UART分别是标准、蓝牙和全功能的UART，可以通过全功能UART与GPRS DTU相连接进行信号传输。

3个USB接口，可以与USB摄像头相连接进行图像采集。

USB摄像头采用的是以OV511为芯片的网眼V2000摄像头。

GPRS DTU是一款基于GPRS 网络的无线数据传输终端设备，提供全透明数据通道，网络覆盖范围广能使用移动电话的地方就可以使用支持数据透明传输与协议转换，支持备用数据中心，点对点互连功能，支持永远在线、空闲下线和空闲掉电3种工作方式，具有短信和电话唤醒功能，支持断线自动重连功能。

系统总体设计整个监控系统主要是由ARM、GPRS DTU、USB摄像头和PC组成。

ARM开发板以Linux操作系统编写驱动，通过指令调度利用USB摄像头进行图像采集，将采集好的图像通过GPRS DTU进行无线传输，PC与因特网相连接，接收到GPRS DTU传输过来的图像，通过VC++编写上位机，可以看到监控点传输的图像。

基于ARM的便携式照明电器智能检测系统设计的研究报告本研究基于ARM架构设计了一款便携式照明电器智能检测系统。

该系统主要包括传感器数据采集、处理和存储、智能算法分析和结果显示三个主要模块。

具体设计方案和实现方法如下：一、传感器数据采集和处理本系统采用多个传感器对照明电器的工作状态进行实时监测，包括温湿度传感器、光强传感器、电流电压传感器等。

其中温湿度传感器主要用于检测室内环境的温度和湿度情况，光强传感器主要用于测量室内的光照强度，电流电压传感器则用于对照明电器的电流和电压进行监测。

传感器采集的数据经过AD转换后，通过串口与MCU连接，进行数据的读取和处理。

二、智能算法分析本系统采用了基于ARM的智能算法，对传感器采集的数据进行处理和分析，最终得出照明电器的工作状态和性能情况。

通过使用特征提取和分类算法，将传感器数据进行特征提取和分类处理，得出工作状态是否正常、能耗是否合理等判断结果。

同时，系统还可以通过对历史数据进行分析，发现潜在的问题和异常情况，并提供相应的措施和建议。

三、结果显示系统通过液晶屏等多种显示设备，将智能算法分析得出的结果进行展示。

用户可以通过系统界面了解照明电器的状况，包括温湿度、光照强度、功率、能耗等多个方面的数据。

同时，系统还可以提供警告信息和异常报警功能，以便用户在出现问题时及时采取相应的措施。

综上所述，本研究基于ARM的便携式照明电器智能检测系统具有实时性强、性能稳定、易操作等特点。

未来还可将其应用于更广泛的场景，如智能家居、工业自动化等。

本研究所设计的便携式照明电器智能检测系统主要涉及以下方面的数据：1. 温湿度数据：本系统通过温湿度传感器对环境温湿度进行实时监测，并将数据展示在系统界面上。

根据监测数据，用户可以调整照明电器的温度和湿度，以更好地保持室内环境舒适和健康。

同时，系统还可以对温湿度历史数据进行分析，以判断室内环境变化趋势和异常情况。

2. 光照强度数据：光照强度是衡量室内环境光线明亮程度的指标之一，也是评估照明电器性能的关键因素。

基于ARM和GPRS电力负荷管理系统的研究与设计的开题报告注：由于缺乏具体情况，以下只是一个关于该课题的简单开题报告示范。

实际开题报告需要更加具体详细地阐述课题背景、目的、研究内容、方法、计划等。

一、课题背景在当前能源资源有限的情况下，电力负荷管理成为了一项刻不容缓的工作。

传统的电力负荷管理方式主要是手动调节，存在信息不及时、人工成本高等问题。

随着科技的发展，通过物联网、嵌入式系统、云计算等技术手段实现电力负荷管理将大大提高管理效率。

本课题将集成ARM和GPRS技术，利用嵌入式系统实现电力负荷实时监控和远程调控。

通过数据采集、状态分析和预测分析来自动调整和控制负荷，从而实现智能化的电力负荷管理。

二、研究目的本课题旨在利用ARM和GPRS嵌入式技术建立电力负荷管理系统，实时监测电力负荷情况，通过数据分析进行预测分析，自动化调节和控制电力负荷，达到节约能源、降低成本的目的。

同时，该系统的实现也将有利于提高电力供应的可靠性和稳定性。

三、研究内容1. 电力负荷系统的运作原理研究2. 基于ARM和GPRS的电力负荷管理系统设计3. 嵌入式系统的设计与搭建4. 系统通信协议和数据传输协议设计5. 数据采集、分析和预测分析算法研究6. 系统测试和性能优化四、研究方法1. 文献调研法：对电力负荷管理系统的研究现状、并集成ARM和GPRS技术进行深入了解。

2. 建立系统模型：对电力负荷管理系统进行建模，评估系统的可行性和可靠性。

3. 设计与实验：根据建立的系统模型，开展系统的设计与实验，并进行逐步优化。

4. 数据分析与预测分析：通过采集系统数据，进行数据分析和预测分析，设计合理的电力负荷调节方案。

五、计划进度一、二月份：深入学习电力负荷管理系统相关技术和理论，并对ARM和GPRS技术进行深入了解。

三月份：开始进行电力负荷管理系统的设计和建模。

四月份：开始进行嵌入式系统的搭建和协议设计。

五月份至六月份：进行系统实验和性能测试，并对可能存在的问题进行逐步优化。

1.引言1.1 本课题研究背景及其意义USB(Universal Serial Bus)是通用串行总线的缩写，因其具有方便易用，动态分配带宽，容错性优越和高性价比等特点，现已成为计算机的主流接口。

随着嵌入式系统的广泛应用，各种小型终端需要开发出与外界联系的USB接口。

目前，常用的技术有两种。

基于单片机的USB接口，特点是需要外置芯片，电路复杂，留下的CPU资源不多；基于ARM的USB接口，特点是资源丰富，但ARM系列产品较多，如果选型不当，还需要搭接较多的外围电路，且不能很好地发挥CPU性能。

该设计采用ARM9核的S3C2440A芯片作为CPU，因为该芯片内部集成了控制USB的所有部件，外围电路简单，易于实现。

并且选用FT245 USB芯片进行USB驱动的设计。

1.2 国内外研究现状和发展方向1.2.1 USB研究现状早在1994年11月，USB标准的最早版本USB0.7就已经被制定出。

94年到95年期间，很多PC电脑的主板已经开始标配USB接口，但很多用户对它毫无印象，当时也没有任何USB外设。

在1995年，USB被正式提出，USB标准由Intel、Microsoft、Compaq、NEC、IBM、Digital（现属Compaq）、Northern Telecom七个计算机与通讯工业领先的公司所组成的联盟共同制定了制定和推广了USB标准。

同年，该联盟建立了实施者论坛（USB-IF）来加速USB标准的高质量兼容设备的开发。

在1998年USB1.1标准的确立时，由于USB方向偏离了通讯的相关领域，使得IBM和Northern Telecom推出了该联盟，也造成了目前应用于电话USB设备的发展目前仍落后于其它类产品很多。

在1999年2月发布USB 2.0标准时，Hewlett Packard（惠普）、Philips（飞利浦）和Lucent（朗讯）三个公司加入了该联盟，使得该联盟的核心成员数重新又恢复为七个。

基于ARM的便携式系统的功耗管理
CliffBrake
【期刊名称】《电子产品世界》
【年(卷),期】2003(000)07A
【摘要】ARM微处理器因其高性能和低功耗的特性，特别适合于便携式系统的应用。

而系统级的问题对于有效的功耗管理也是非常重要的。

本文主要对硬件及系统的功耗管理作一些介绍。

【总页数】3页(P69-71)
【作者】CliffBrake
【作者单位】Accelent系统公司
【正文语种】中文
【中图分类】TP332
【相关文献】
1.基于uC/OS-Ⅱ和ARM的嵌入式系统功耗管理 [J], 许雅娟;毛育文;黄英祥;牛鹏辉
2.基于数据中心计算设备的便携式系统维护平台 [J], 李志远;杨文静;温钰
3.ARM和国半与三星展开在功耗管理方面的合作 [J],
4.基于ARM的便携式系统的功耗管理 [J], CliffBrake
5.三星受益于ARM和国家半导体在功耗管理方面的合作 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

便携产品电源管理芯片的设计技巧随着便携产品日趋小巧轻薄,对电源管理芯片也提出更高的要求,诸如高集成度、高可靠性、低噪声、抗干扰、低功耗等.本文探讨了在便携产品电源设计的实际应用中需要注意的各方面问题.便携产品的电源设计需要系统级思维,在开发手机、MP3、PDA、PMP、DSC等由电池供电的低功耗产品时,如果电源系统设计不合理,会影响到整个系统的架构、产品的特性组合、元件的选择、软件的设计以及功率分配架构等.同样,在系统设计中,也要从节省电池能量的角度出发多加考虑.例如,现在便携产品的处理器一般都设有几种不同的工作状态,通过一系列不同的节能模式(空闲、睡眠、深度睡眠等)可减少对电池容量的消耗.当用户的系统不需要最大处理能力时,处理器就会进入电源消耗较少的低功耗模式.从便携式产品电源管理的发展趋势来看,需要考虑以下几个问题:1. 电源设计必须要从成本、性能和产品上市时间等整个系统设计来考虑;2. 便携产品日趋小巧轻薄化,必需考虑电源系统体积小、重量轻的问题;3. 选用电源管理芯片力求高集成度、高可靠性、低噪声、抗干扰、低功耗,突破散热瓶颈,延长电池寿命;4. 选用具有新技术的新型电源芯片进行方案设计,这是保证产品先进性的基本条件,也是便携产品电源管理的永恒追求.便携产品常用电源管理芯片包括:低压差稳压器(LDO)、非常低压差稳压器(VLDO)、基于电感器储能的DC/DC转换器(降压电路Buck、升压电路Boost、降压-升压变换器Buck-Boost)、基于电容器储能的电荷泵、电池充电管理芯片、锂电池保护IC.选用电源管理芯片时应注意:选用生产工艺成熟、品质优秀的生产厂家产品;选用工作频率高的芯片,以降低周边电路的应用成本;选用封装小的芯片,以满足便携产品对体积的要求;选用技术支持好的生产厂家,方便解决应用设计中的问题;选用产品资料齐全、样品和DEMO易于申请、能大量供货的芯片;选用性价比好的芯片.LDO线性低压差稳压器LDO线性低压差稳压器是最简单的线性稳压器,由于其本身存在DC无开关电压转换,所以它只能把输入电压降为更低的电压.它最大的缺点是在热量管理方面,因为其转换效率近似等于输出电压除以输入电压的值.LDO电流主通道在其内部是由一个MOSFET加一个过流检测电阻组成,肖特基二极管作反相保护,输出端的分压电阻取出返馈电去控制MOSFET的流通电流大小,EN使能端可从外部去控制它的工作状态,内部还设置过流保护、过温保护、信号放大、Power-OK、基准源等电路,实际上LDO已是一多电路集成的SoC.LDO的ESD>4KV,HBM ESD>8KV.低压差稳压器的应用象三端稳压一样简单方便,一般在输入、输出端各加一个滤波电容器即可.电容器的材质对滤波效果有明显影响,一定要选用低ESR的X7R & X5R陶瓷电容器.LDO布线设计要点是考虑如何降低PCB板上的噪音和纹波,如何走好线是一个技巧加经验的工艺性细活,也是设计产品成功的关键之一.图1说明了如何设计走线电路图,掌握好电流回流的节点,有效的控制和降低噪音和纹波.优化布线方案是值得参考的.图1:LDO布线电路方案如果一个驱动图像处理器的LDO输入电源是从单节锂电池标称的3.6V,在电流为200mA时输出1.8V电压,那么转换效率仅为50%,因此在手机中产生一些发热点,并缩短了电池工作时间.虽然就较大的输入与输出电压差而言,确实存在这些缺点,但是当电压差较小时,情况就不同了.例如,如果电压从1.5V降至1.2V,效率就变成了80%.当采用1.5V主电源并需要降压至1.2V为DSP内核供电时,开关稳压器就没有明显的优势了.实际上,开关稳压器不能用来将1.5V电压降至1.2V,因为无法完全提升MOSFET(无论是在片内还是在片外).LDO稳压器也无法完成这个任务,因为其压差通常高于300mV.理想的解决方案是采用一个VLDO稳压器,输入电压范围接近1V,其压差低于300mV,内部基准接近0.5V.这样的VLDO稳压器可以很容易地将电压从1.5V降至1.2V,转换效率为80%.因为在这一电压上的功率级通常为100mA左右,那么30mW的功率损耗是可以接受的.VLDO的输出纹波可低于1mVP-P.将VLDO作为一个降压型开关稳压器的后稳压器就可容易地确保低纹波.开关式DC/DC升降压稳压器开关式DC/DC升降压稳压器按其功能分成Buck开关式DC/DC降压稳压器、Boost开关式DC/DC升压稳压器和根据锂电池的电压从4.2V降低到2.5V能自动切换降升压功能的Buck-Boost开关式DC/DC升降压稳压器.当输入与输出的电压差较高时,开关稳压器避开了所有线性稳压器的效率问题.它通过使用低电阻开关和磁存储单元实现了高达96%的效率,因此极大地降低了转换过程中的功率损失.Buck开关式DC/DC降压稳压器是一种采用恒定频率、电流模式降压架构,内置主(P沟道MOSFET)和同步(N沟道MOSFET)开关.PWM控制的振荡器频率决定了它的工作效率和使用成本.选用开关频率高的DC/DC可以极大地缩小外部电感器和电容器的尺寸和容量,如超过2MHz的高开关频率.开关稳压器的缺点较小,通常可以用好的设计技术来克服.但是电感器的频率外泄干扰较难避免,设计应用时对其EMI辐射需要考虑.图2给出了Buck开关式DC/DC应用线路设计,需要注图中粗线的部分:粗线是大电流的通道;选用MuRata、Tayo-Yuden、TDK&AVX品质优良、低ESR的X7R & X5R陶瓷电容器;在应用环境温度高,或低供电电压和高占空比条件下(如降压)工作,要考虑器件的降温和散热.必须注意:SW vs. L1距离<4mm;Cout vs. L1距离<4mm;SW、Vin、Vout、GND的线必须粗短.要得到一个运作稳定和低噪音的高频开关稳压器,需要小心安排PCB板的布局结构,所有的器件必需靠近DC/DC,可以把PCB板按功能分成几块,如图3所示.1. 保持通路在Vin、Vout之间,Cin、Cout接地很短,以降低噪音和干扰;2. R1、R2和CF 的反馈成份必须保持靠近VFB反馈脚,以防噪音;3. 大面积地直接联接2脚和Cin、Cout的负端.图2:Buck开关式DC/DC应用线路设计DC/DC应用举例:1. APS1006为MCU/DSP核(Core)供电;2. APS1006应用于电子矿灯(图3);3. APS1046应用于0.8-1.8微硬盘供电(图4);4. APS1006、APS4070应用于智能手机(图5).图3:APS1006应用于电子矿灯图4:APS1046应用于0.8-1.8微硬盘供电图5:APS1006、APS4070在智能手机上的应用电荷泵及其应用技巧电容式电荷泵通过开关阵列和振荡器、逻辑电路、比较控制器实现电压提升,采用电容器来贮存能量.电荷泵是无须电感的,但需要外部电容器.工作于较高的频率,因此可使用小型陶瓷电容(1μF),使空间占用最小,使用成本低.电荷泵仅用外部电容即可提供±2倍的输出电压.其损耗主要来自电容器的等效串联电阻(ESR)和内部开关晶体管的RDS(ON).电荷泵转换器不使用电感,因此其辐射EMI可以忽略.输入端噪声可用一只小型电容滤除.它输出电压是工厂生产时精密予置的,调整能力是通过后端片上线性调整器实现的,因此电荷泵在设计时可按需要增加电荷泵的开关级数,以便为后端调整器提供足够的活动空间.电荷泵十分适用于便携式应用产品的设计.从电容式电荷泵内部结构来看,它实际上是一个片上系统.电荷泵是一种无幅射的有效升压器件,它不使用电感器而使用电容器作为储能器件.在设计应用时需要注意电容器的容量和材质对输出纹波的影响.外部电容器的容量关系到输出纹波,在固定的工作频率下,太小的电容容量,将使输出纹波增大.输出纹波大小与电容器材料介质有关,外部电容器的材料类型关系到输出纹波.同一电荷泵,使用相同的容量和尺寸而不同材料类型的电容器,输出纹波的结果.在工作频率固定,电容器容量相同的情况下,优良的材料介质,将有效地降低纹波.选用低ESR的X7R & X5R陶瓷电容器是一种比较好的选择.LCD Module(LCM)是目前CP、MP3/MP4、PMP需求量较大的产品,在有限的PCB面积上,需要按装LCD屏、数码相机的镜头和闪光灯、音频DAC等器件,因此它需要封装很小的多芯片组合的电源模块(MCM),以减小电源IC所占PCB的面积,而手机产品又要求这些电源IC对RF几乎无干扰.电池充电管理芯片和锂电池保护IC锂电池充电IC是一个片上系统(SoC),它由读取使能微控制器、2倍涓流充电控制器、电流环误差放大器、电压环误差放大器、电压比较器、温度感测比较器、环路选择和多工驱动器、充电状态逻辑控制器、状态发生器、多工器、LED信号发生器、MOSFET、基准电压、电源开机复位、欠电压锁定、过流/短路保护等十多个不同功能的IC整合在一个晶元上.它是一个高度集成、智能化芯片.锂电智能充电过程:涓流充-->恒流充-->恒压充-->电压检测,因此电路设计的关键是要做到:充分保护、充分充电、自动监测、自动控制.锂电池保护电路是封装在锂电池包内的,它由一颗锂电池保护IC和二颗MOSFET组成.在图6中,OD代表过放电控制;OC 代表过充电控制;P+、P-接充电器;B+、B-接锂电池.锂电池保护电路简单工作原理如下:正常装态M1、M2均导通;过充电时M2 OC 脚由高电位转至低电位,电闸关闭,截止充电,实现过充电保护;充电电流方向P+-->P-;过放电时M1 OD脚由高电位转至低电位,电闸关闭,截止充放电,实现过放电保护;放电电流方向P- -->P+.图6:锂电池保护电路锂电池保护电路的PCB板是很小的,设计时必须注意:1. MOSFET尽可能接近B-、P-;2. ESD防护电容器尽可能接近P+、P-;3. 相邻线间距>0.25mm,通过电流大的线要放宽,地线加宽.电源管理芯片的低功耗OMAP系统设计随着半导体设计和制作工艺技术的不断提高,电路板上的期间运行速度将更快,体积将更小.供电系统要求更多的种类的电压、更低的供电电压和更大的供电电流电源设计不再仅仅局限于提供电流、电压和监控温度,还必须诊断电源供应情况、灵活设定每个输出电压参数.普通的模拟解决方案难以满足这些需求.数字电源的目标就是将电源转换与电源管理用数字方法集成到单个芯片中,实现电源转换、控制和通信.数字电源实现了数字和模拟技术的融合,具有很强的适应性和灵活性,具备直接监视、处理及适应系统条件的能力.数字电源还可通过远程诊断确保持续的系统可靠性,实现故障管理、过压过流保护、自动冗余等功能.但是数字电源不比传统的模拟电源效率更高,而且成本一般较高.目前数字电源需要大滤波器,这使其工作效率比模拟电源低.本文介绍一种在嵌入式数字信号处理器(DSP)OMAP5912上使用简单的数字电源实现系统低功耗设计的方法.使用TI公司的电源转换和电压监控芯片TPS65010实现对DSP系统各种状态的检测.在不同状态下输出不同的供电电压,减小供电电流,实现整个系统的低功耗运行.该设计方法适用于各种低功耗要求的手持电子设备.TPS65010是TI公司推出的一款针对锂离子供电系统的电源和电池管理芯片.TPS65010集成了2个开关电源转换器Vmain和Vcore、2个低压差电源转换器LD01和LDO2以及1个单体锂离子电池充电器,非常适合手持电子设备的应用要求.当12 V直流电源适配器接通时,芯片无需开关电路.在实际使用中,Vmain可以提供2.5～3.3 V电压,Vcore可以提供O.8～1.6 V 电压,LD01和LDO2可以提供1.8～6.5 V电压.各个不同电压下的电流一般可以达到400 mA,满足大部分手持设备的需求.可以通过I2C总线对TPS65010的各种寄存器进行设置,也可以通过通用的引脚将重要的信息通知TPS65010,例如可以通过LOW_POWER 引脚使TPS65010输出低功耗模式下的工作电压.OMAP5912是TI公司推出的嵌入式DSP,具有双处理器结构,片内集成ARM和C55系列DSP处理器.TI925T处理器基于ARM9核,用于控制外围设备.DSP基于TMS320C55X核,用于数据和信号处理,提供1个40位和1个16位的算术逻辑单元(ALU).由于DSP采用了双ALU结构,大部分指令可以并行运行,工作频率达到150 MHz,并且功耗更低.C55和ARM可以联合仿真,也可以单独仿真.OMAP5912内部专门配置了超低功率设备(Ultra Low Power Device,ULPD).ULPD模块内部结构如图1所示.从图1可以看出,ULPD模块主要由复位管理器、FIQ管理器以及睡眠模式状态机组成.片内ULPD和OMAP5912芯片内部的复位产生模块以及芯片IDLE和唤醒状态控制器相连接.片外ULPD的复位管理器负责检测上电复位和手动复位,并将片内的复位信号输出;FIQ管理器专门用于检测电池电压,一旦出现电池电压低于或高于系统要求,或者电池电源质量不高(纹波较大、过冲较大、瞬间脉冲较大)等,FIQ管理器将中断系统工作;睡眠模式状态机负责检测和输出不同的工作方式,在不同的工作方式下将提供不同的电压和电流,从而降低系统功耗.共有3种睡眠模式:正常工作模式、Big Sleep模式和Deep Sleep模式.2 系统硬件结构较完整的手持设备系统主要由OMAP5912、TPS6501O、AD/DA、LCD、SDRAM、人机接口以及Flash组成.其硬件连接如图2所示.图中,DSP是核心控制单元;AD用于采集模拟信号,并将其转变成数字信号;DA将数字信号转换成模拟信号;人机接口主要包括键盘接口.Flash保存DSP所需的程序,供DSP上电调用.此外,使用DSP的HPI接口连接到PC机.TPS65010和OMAP5912的连接是实现系统低功耗设计的关键,具体硬件连接如图3所示.TPS650lO可以提供OMAP5912所需的各种电压,但是核心运算单元需要的CVDDA以及重要外设需要的DVDD4由TPS7620l从Vmain电压转换得到.具体的TPS76201的硬件连接如图4所示.TPS7620l将Vmain的3.3V电压转换成1.6 V提供给OMAP,只要Vmain的电压不低于1.8 V,TPS76201都将稳定地输出1.6 V电压,以确保OMAP在任何情况下,即使是深度睡眠状态,核心运算单元和重要的外设都有稳定的电源保证.注意,如果不要求OMAP系统的低功耗设计,CVDDA和 DVDD4可以直接连接到Vcore.TPS65010的Vcore输出1.6 V电压提供给OMAP的其他核,这些核电压在低功耗状态下均可以降低到1.1 V.TPS65010的VLDO1和VLDO2输出2.75V电压提供给OMAP的其他外设,这些电压和常规的3.3 V存在一定的电压差,但不影响数据传输.一般情况下,高电平只要达到2 V以上就可以了;低功耗状态下,VLDO1和VLDO2都降低到1.1 V.使用2个LDO给不同的外设提供电压,是为了在Big Sleep状态下关闭某些外设并同时能够使能其他外设.如果不进行低功耗设计,可以使用同一个LDO提供电压.TPS65010的I2C总线连接到OMAP,便于OMAP对TPS65010的寄存器进行设置.TPS65010的RESPWRON引脚连接到OMAP 的Power_Reset引脚,上电复位后由TPS65010复位OMAP;TPS65010的LOWPWR引脚连接到OMAP的LOW_PWR引脚,OMAP进入低功耗状态由该引脚通知TPS65010,TPS65010将设定的各种电压降低,从而降低系统功耗.4 OMAP5912的低功耗软件设计OMAP5912有3种工作模式,分别为正常工作模式、Big Sleep模式和Deep Sleep模式.正常工作模式下,使能所有的内部时钟和外部时钟以及引脚,此时系统功耗最大,TPS650lO也按照正常工作方式供电.低功耗模式下,随时判断是否有芯片IDLE 请求,如果有则进入Big Sleep模式.在Big Sleep模式下,进一步判断是否有外部时钟请求,并根据情况进入Deep Sleep模式.在系统正常工作方式下,如果不需要进行低功耗设计,以上软件无需加入到应用程序中.进行低功耗设计时,就需要对OMAP的各种工作状态进行判断,要在应用程序中加入LOW_PWR信号使能、关闭DSP核、激活并设置唤醒事件、关闭ARM核、激活并设置深度睡眠等软件代码.5 总结本文详细介绍了基于TPS65010和OMAP5912的低功耗系统设计.使用TPS65010的多个电源输出引脚给OMAP的不同单元供电,以便在OMAP的不同工作模式下改变电压输出,降低系统功耗.OMAP根据自身的软件运行情况,随时调整工作模式,并通知TPS65010,使得软件和硬件在低功耗设计上得到互通.该设计方法适用于各种对功耗要求较高的电子设备.高级电源管理芯片FS1610及其应用Fsl610是一款采用专利数字技术生产的高级电源管理控制器件,该器件可为数码相机、智能手机、个人PDA和笔记本电脑等移动设备提供完全可编程的电源系统解决方案.与传统的电源管理方法相比,FSl610能节约20～40%的PcB面积,此外,其完全可编程的专利数字技术.还能极大缩短研发周期.加快产品上市进程.1 FSl610的主要功能IS1610内部的电压检测主要针对的是FSl610芯片的供电输入,而器件的输出则包括8个高效开关电源和3个低功耗LDO,表l所列是其电源输出列表.需要注意的是,FSl610的输出电压和电流都会受到输入电压、电感、电容以及外部诸多元件因素的影响.l 1电源输出FSl610提供有8个开关电源.3个LDO电源和1个始终开启的电源.对这些电源输出的控制一般有三种方式:其一是通过外部的PWREN使能输人引控制;其二是通过串行命令在使用过程中根据具体情况进行控制;第三则是按照EEPROM中的设置程序来执行.FS1610的电源输出主要用于降压转换、升压转换、白光LED驱动、低压差稳压、负升压转换和电池供电等.图I所示是用FSl610来驱动白光LED的驱动电路.1.2电源输入FSl610的供电电压范围是2.8～5.5 v.图2所示是S1610的供电输人以及AC适配器和电池之间的切换电路.其中VMAIN 为主电池比较器输入,用来直接监测电池的状态;VIN为主电源供电输入;DBOUT用于断开电池的输出,将它连接到一个外部的P 通道MOSFET,可当检测到电池的无电状态(DB)或者AC适配器有输入时,由该输出置位断开电池和主电源的连接;BATBU为备用电池输人,一般情况下,为了能使芯片正常操作,在BATBU输入引脚上一定要有电压;VBAT为始终开启的供电输出,可由内部开关控制,当SW[2]有效且稳定时,可将SW[2]连接到VBAT来提供电压;否则由BATBU给VBAT提供电压.1 3其他功能FSl610内有一个非易失存储器NVM(EEPROM),可用于保存启动的配置信息,这些信息包括通道电压、通道使能,禁止、个电源的开关顺序以及实时时钟、看门狗、中断等信息.FSl610可通过晶体时钟提供实时时钟的操作.而其可编程报警器则可向CPU发出中断.FSl610片内还集成有一个看门狗定时器,可通过EEPROM编程设置,其定时时间达32s,时间间隔是1ms.但是,由于达到定时时间时,芯片就会复位,所以,为了避免这种情况的发生,主机必须在程序设置的定时周期结束之前,对WDT进行复位.FSl610应由32.768 kHz晶振、或者具有合适的频率和电压的时钟源来为芯片提供内部时钟.而器件的CLKOUT输出引脚则能为外部提供32.768 kHz的输出.FSl610的nEXTON开关输人端一般连接到瞬间接触开关上,可用来控制芯片的开/关.FSl610分别为不同类型的处理器设计有两个复位输出nIRSTO和nRSTO,而手动复位输入nRSTI则主要用来启动一个硬件复位,以作为主机CPU的系统复位信号.FSl610在需要的情况下可提供中断,并向主机发出警报.这些警报包括低电压,电源通道故障,RTC警报等.同时可以通过串行命令来对中断进行操作.2 Fsl610的内部结构原理图3是FSl610模块的内部结构示意图.由图可见,FSl610以电源管理控制器为核心,可为外部设备提供丰富的电源通道.另外,配合电源管理.FSl610还提供有非易失性存储器NVM、实时时钟RTC、看门狗定时器WDT、中断、复位等系统控制模块.3工作模式FS1610有两种操作模式,分别为串行模式和独立模式.FSl610芯片片可通过I2C、SPI和ART串口来接受主机的控制和管理,也可以在启动后根据EEPROM加载的参数独立工作.低功耗是FSl610的最突出优势之一.该芯片上的各个功能模块在不需要操作时都可以关闭.已进人休眠状态.FSl610会根据不同的环境条件在5种电源状态下自动切换,以使功耗最小化.这5种状态分别为:无电(NOPOWER)状态、关断(SHUTDOWN)状态(即SD状态)、就绪(READY)状态、工作(ACTIVE)状态、低功耗(LOWPOWER)状态.设计时.可以对FS31610的多路电源进行灵活的配置和控制.除了对单个电源通道的开/关操作之外.还可以对电源通道进行分组,然后对各电源组进行操作.电源的启动和关闭顺序,也可以设置存储在EEPROM中,以便主机在操作的过程中来控制.FSl610对芯片提供有可能出现的各种故障的监测和管理.这些监测包括:受监测电源正常状态、电源通道故障、电池电压和备用电池监测、热关断、中断.此外,FS1610芯片还可根据EEPROM中的设置,对监测到的不同状态进行不同的操作.4基于FSl6l0的导航仪供电系统FSl610的多电源输出和电源管理功能在便携式设备中应用非常方便.图4是FSl610电源管理控制芯片在基于Sumsang 公司的ARM9处理器S3C2440的导航仪上的供电电路.根据系统的设计要求,该导航仪除了具有基本的GPS导航功能外.还需要高分辨率的液晶屏支持.为此,该系统选用的是LCD模块,该模块是已经包含了背光和控制电路的液晶屏,但需要+3.3 v和+5 v供电.表2所列出是该导航仪系统的电源需求.由于该导航仪通常是采用电池供电,故需要最小化的功率消耗,而且要求各外设都要由系统控制.在图4中用FSl610对导航仪系统进行供电的电源分配方案中,需要注意的是,LCD背光需要400mA电流的+5v供电,而FSl610的升压电路不能提供这么大的电流,因此,设计时应用一个外加的升压电路来提供LCD的背光电源.5结束语本文介绍了高级电源管理控制芯片FS1610的原理和功能,给出了一个FSl610在基于ARM9处理器S3C2440设计的导航仪上的应用方案.采用该方案进行供电的导航仪,不但可以自由控制各个模块电源的开和关,而且可以在不需要的时候关闭模块,以便最小化整个系统的功耗.与传统的方法相比,选用FSl610不但可以明显节省电路板面积.提供更多的通道电压.而且控制也更加灵活电源管理芯片在以太网供电中的应用什么是以太网供电?术语"以太网"是指 IEEE802.3 标准涵盖的各种局域网 (LAN) 系统.以太网协议是在工作场所,通过高速数据电缆将台式 PC 与中央文件服务器连接起来的协议.任何连接到以太网端口的设备,如数据终端、无线接入点、网络摄像机 (web cam) 或网络电话等,都需要通过电池或独立 AC 插座为自己供电.而更为优雅的方法则是能够向连接到以太网的任何设备同时传输电源和数据.如果这种传输方式能够利用现有的以太网布线,则可以保持 100% 的历史兼容性,那将再好不过了.这正是IEEE802.3af 规范中定义的以太网供电 (PoE) 标准所提供的内容.这一新标准于 2003 年 6 月由 IEEE 批准,是通过以太网发送和接收电源信号的标准.PoE 的优点在于:由于每个设备只需要一组连线,因此每个设备的布线更为简单和便宜;免去了 AC 插座和适配器,使工作环境更安全、整洁,成本也更低;可轻易地将设备从一处移至另一处;无间断电源可确保在 AC 电源断电时继续为设备供电;可对连接到以太网的设备进行远程监控.正是这些优点使得以太网供电成为一项从本质上改变了低功耗设备供电方式的全新技术.但就目前而言,推动 PoE 总有效市场增长 (TAM, Total Available Market) 的主力是两类用电设备:无线 LAN 接入点和 VoIP(网络语音)电话.至 2007 年,前者的复合年增长率 (CAGR) 为 38%,达 1500 万个(来源:iSuppli),而支持后者的企业网预计将达到 300 万个.对用电设备的这种需求反过来将推动现有以太网交换机向支持 PoE 功能转移的需求.这是通过使用"中继"(midspan) 来实现的,如图1所示.这些单元的增长至 2007 年预计将达到 800 万,增长率为 68%.在图1的示例中,源头的以太网交换机通过一个"中继"以太网供电集线器将电源"注入"局域网的双绞线电缆来提供 PoE 功能.新的以太网交换机将集成该"中继",从而实现向通过高速数据电缆连接的用电设备 (PD) 供电.这些用电设备可以是网络摄像机 (web cam)、网络语音电话、无线局域网接入点和其他电器设备.不间断电源 (UPS) 将提供备用电源,以防市电断电.电源管理器件用于转换电压和电流,可以用在以太网交换机中,以太网供电"中继"集线器中,以及位于用电设备中的DC-DC 转换单元中.下面各段将对这些功能中的每个功能分别进行讨论.。

基于STM32的便携式数控直流电源设计张红宾;李晓晨;赵二刚;司敏山【摘要】针对传统直流电源存在的缺点,设计了一种基于STM32的便携式数控直流电源,采用转换效率高、外围器件少的集成稳压芯片TPS5430作为功能核心,能够以恒压/恒流两种方式运行.STM32作为控制核心,通过D/A转换器控制恒压源和恒流源的输出,通过A/D转换器测量输出电压和电流并对输出进行软件补偿.该电源采用触摸屏设定并显示输出数值,操作简单、输出稳定、效率高、纹波小、携带方便,可用于学生课堂实验、课下实践活动以及电子系统的测试等领域,具有广泛的应用价值.【期刊名称】《实验室科学》【年(卷),期】2019(022)003【总页数】4页(P53-56)【关键词】数控直流电源;集成稳压芯片;恒压源;恒流源【作者】张红宾;李晓晨;赵二刚;司敏山【作者单位】南开大学电子信息与光学工程学院,天津300071;南开大学电子信息与光学工程学院,天津300071;南开大学电子信息与光学工程学院,天津300071;南开大学电子信息与光学工程学院,天津300071【正文语种】中文【中图分类】TN86;TP368.1直流电源在电子系统的设计与测试及工程技术应用中具有广泛的应用价值，同时也是电子类专业学生进行实验学习和工程创新实践的重要仪器设备［1－2］。

目前大部分的直流电源存在体积较大，功耗偏高，不方便携带等缺点，学生必须要到实验室才能够完成相关的实验及创新实践活动。

同时传统的直流电源通常只能稳压而不能恒流，因此对于电路分析等需要恒流源的课程而言必须依靠实验箱或者独立的恒流源才能完成实验［3－4］。

为了拓展实验教学的时间和空间，助力学生创新实践，本文在分析传统直流电源的基础上设计了基于STM32微控制器和DC/DC电源转换芯片的高精度程控直流电源［5－6］，该直流电源体积小，便于携带，能够以恒压和恒流两种模式运行，电压和电流步进可调，恒压源输出电压为0～20V，恒流源输出电流为0～500mA，满足大部分电子电路实验对电源的需求。
