第四章 磁与电磁感应 §4－1、磁感应强度和磁通 教学目的 1. 了解磁场、磁感应线的概念磁感应强度磁通的概念; 2. 掌握磁感应强度磁通的概念及其应用。 教学重、难点 教学重点：掌握磁感应强度磁通的概念及其应用; 教学难点：掌握磁感应强度磁通的概念及其应用; 教学方法：讲授法 教学时数：2课时授完。 教具：黑板、多媒体课件等。 教学过程： I、复习提问： II、讲授新课：

一、磁体与磁感线 1、磁性：某些物体具有吸引铁、钴、镍等物质的性质叫做磁性 2、磁体：具有磁性的物体叫做磁体。分为天然磁铁和人造磁铁，常见的人造磁体有条形磁体，蹄形磁体和磁针等。

3、磁极：磁铁两端磁性最强的地方；任何磁铁都有一对磁极，一个叫南极用S表示，一个叫北极用N表示。

4、磁极之间存在相互作用，同性相斥，异性相吸。磁极不能单独存在。

异名磁极同名磁极 5、磁场：在磁力作用的空间，有一种特殊的物质叫磁场 6、磁感线：在磁场中画出一系列曲线，曲线上任意一线切线的方向就是该点的磁场方向

条形磁体的磁感线 7、磁感线的特点

S N 1.磁感线是空间分布的 2.磁感线是假想的曲线，不真实存在 3.任意两条磁感线不相交 4.磁感线是闭合曲线，外部从N极指向S极内部从S指向N (与电场线不同） 二、电流的磁效应 电流的磁效应：通电导体的周围存在着磁场这种现象叫做电流的磁效应，磁场的方向取决于电流方向，用右手螺旋定则判断。 1、通电长直导线的磁场方向： （1）判定方法：右手握住导线并把拇指伸开，用拇指指向电流的方向，四指环绕的方向就是磁场的方向。

2、通电螺线管的磁场方向： 1）判定方法：右手握住螺线管并把拇指伸开，弯曲的四指表示电流的方向，拇指所指的方向就是通电螺线管N极的方向。

通电螺线管的磁场方向 三、磁感应强度和磁通 1、磁感应强度（B） 动动手：下图为一个匀强磁场，磁场方向如下图所示

导线 电流方向电流方向

磁场方向

拇指：磁场方向 N S 电流 手指：电流方向 现象：当电路中有电流通过时，载流导线MN受到力的作用向上运动，弹簧缩短。 结论： （1）磁感应强度公式： B是导体所在处的磁感应强度，单位特斯拉（T） （2）方向：磁场中某点磁感线的切线方向为该点的磁感应强度方向. 3）磁感应强既反映了某点磁场的强弱、又反映了该点磁场的方向，磁感应强是矢量。 （4）匀强磁场：如果磁场中各点的磁感应强度B的大小和方向完全相同，这种磁场叫匀强磁场，如下图所示

在匀强磁场中，磁感线是平行、等距的直线 2、磁通（φ） （1）定义：磁感应强度B与其垂直的某一截面积S的乘积

φ是通过该面积的磁通，单位韦伯（Wb）

例题 在匀强磁场中，垂直磁场方向放置一根直导线，导线长为0.8m，导线中的电流为15A，导线在磁场中受到的力为20N，试求该匀强磁场的磁感应强度B。 解：根据磁感应强度的公式：

Ⅵ、课余作业：课本P98小练习1、2. V、教学后记： 第四章磁与电磁感应 §4－2 磁场强度

N S

匀强磁场

× × × × × × × × × × × × × × × × × × M B N

Rp E

+ -

FBILF

BIL

φ = BS

201.67150.8FBTTIL

教学目的 1、掌握磁导率、磁场强度的概念 2、掌握常见几种载流导体的磁场强度 教学重、难点 教学重点：1、磁场强度、磁感应强度的区别 2、载流螺线管磁场强度的计算。 教学难点：相对磁导率的理解与计算

教学方法：讲授法

教学时数：1课时授完。

教具：黑板、多媒体课件等。

教学过程： I、复习提问：[1]电流的磁效应 [2]磁感应强度及磁通

通过回顾通电螺线管周围存在磁场，如插入铁心，磁场的强弱会受怎么的影响？ II、讲授新课： 一、磁导率： 1、磁导率是一个用来表示媒介质导磁性能的物理量，用μ表示，其单位为H/m。由实验测得真空中的磁导率μ 0=4π×10-7H/m，为一常数。 2、根据相对磁导率的大小，可把物质分为三类： （1）顺磁物质 相对磁导率稍大于1。如空气、铝、铬、铂等。 （2）反磁物质 相对磁导率稍小于1。如氢、铜等。 （3）铁磁物质 相对磁导率远大于1，其可达几百甚至数万以上，且不是一个常数。如铁、钴、镍、硅钢、坡莫合金、铁氧体等。 二、、磁场强度（H） 1、定义：真空中，某点的磁场强度等于该点的磁感应强度与介质磁导率μ的比值 2、公式：

BH

B-----通电线圈的磁感应强度，单位特斯拉（T) H-----磁场中该点的强度，单位安培每米（A/m）； μ----真空的磁导率，单位亨每米（ H/m）； 三、几种常见载流导体的磁场强度（H） 1、载流长直导线 （1）在载流长直导线产生的磁场中，有一点P，它与导线的 距离为r，如( a )图所示；实验证明该点磁场强度的大小与 导线中的电流成正比，与R成反比。

（2）公式： r2IH 2、载流螺线管 如果螺线管的匝数为N，长度为L,通电 电流为I，如右图所示。理论和实验证 明，其内部磁场强度为

方向：用右手螺旋定则来判断。 四、总结： 本节介绍了磁场强度与磁感应强度的关系及物理意义，并学会相关计算；正确理解两者含义及关系。

Ⅲ、课余作业： 课本P90小练习1、2、3. Ⅵ、教学后记：

第四章磁与电磁感应

LNIH§4－3电磁感应现象 教学目的 1、了解电磁感应现象 2、理解电磁感应现象产生的条件 教学重、难点 教学重点：1、电磁感应现象概念 2、感应电流产生条件 教学难点：感应电流产生条件的分析和总结 教学方法：多媒体演示电磁感应实验 教学时数：1课时授完。 教具：多媒体课件、实验器材等。 教学过程： I、导入：1820年奥斯特发现了电流的磁效应，揭示了电和磁之间的联系。受这一发现的启发，人们很自然地想到这样一个问题：既然电流能够产生磁场，反过来，磁场能不能产生电流呢？ 下面我们就做一个小实验演示一下。

从实验中观察到什么现象？ 电流表指针发生了偏转，电路中有电流产生，磁场可以产生电流。 II、讲授新课： 我们就把磁场产生电流的现象叫电磁感应现象，产生的电流叫感应电流。 电磁感应现象是英国科学家法拉第经过10年坚持不懈的努力发现的，电磁感应现象的发现进一步揭示了电和磁的关系，为后来麦克斯韦建立完整的电磁理论奠定了基础。同时，由于电磁感应现象的发现，导致后来发明了发电机、变压器等电器设备，从而使电能在生产和生活中得到了广泛的应用，开辟了电的时代。 既然电磁感现象意义如此重大，那么我们就通过下面两个小实验，总结出感应电流产生的特点

实验与分析 1、如右图，当磁铁N极向下插入线圈时

思考观察： ＋ —

Ｎ ①磁铁N极（即原磁场）方向向哪？（向下） ②穿过线圈中的磁通量（即磁场线条数） 如何变化？（增加） ③电表指针向哪偏？（向正柱） ④线圈中感应电流方向如何？（看绕向） ⑤感应电流的磁场方向向哪？（上N下S） ⑥感应电流的磁场方向与原磁场方向相同吗？（相反） ⑦感应电流的磁场对磁铁（即原磁场）的靠近是吸引还是排斥？ （排斥，即阻碍原磁场穿过线圈的磁通量的增加）

2、当磁铁N极向上抽出时 思考观察： ①磁铁N极（即原磁场）方向向哪？（向下） ②穿过线圈中的磁通量（即磁场线条数） 如何变化？（减少） ③电表指针向哪偏？（向负柱） ④线圈中感应电流方向如何？（看绕向） ⑤感应电流的磁场方向向哪？（上S下N ） ⑥感应电流的磁场方向与原磁场方向相同吗？（相同） ⑦感应电流的磁场对磁铁（即原磁场）的靠近是吸引还是排斥？ （吸引，即阻碍原磁场穿过线圈的磁通量的减少） 归纳总结：

磁铁的运动 表针的摆动方向 磁铁的运动 表针的摆动方向

N极插入线圈 S极插入线圈 N极停在线圈中 不摆动 S极停在线圈中 不摆动 N极从线圈中抽出 S极从线圈中抽出 结论：只有磁铁相对线圈运动时，有电流产生。磁铁相对线圈静止时，没有电流产生。 感应电流的条件： 只要穿过闭合电路的磁通发生变化，闭合电路中就有感应电流产生。 楞次定律： 感应电流的磁场总要阻碍引起感应电流的磁通量的变化。 说明：(1)“总要”指楞次定律适应所有感应电流的方向判断 (2)对“阻碍”二字应正确理解。“阻碍”不是相反，不是阻止，而只是延缓了原磁通量的变化，在电路中的磁通量还是在变化的。 右手定则： 内容：伸开右手，使大拇指与其余四指垂直，并且都与手掌在一个平面内，让磁感线垂直进入手心，大拇指指向导体运动方向，这时四指所指的方向为感应电流的方向。

合集下载

电工电子技术与技能第四章教案

电工电子技术与技能第四章教案

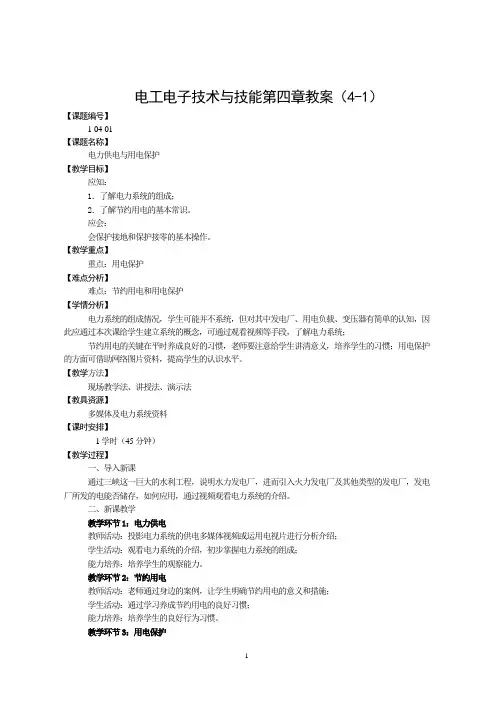

电工电子技术与技能第四章教案（4-1）【课题编号】1-04-01【课题名称】电力供电与用电保护【教学目标】应知：1．了解电力系统的组成；2．了解节约用电的基本常识。
