基于悬臂式液压起重机变幅机构三铰点设计的分析摘要：本文从变幅机构的受力进行分析，结合起重机的总体设计和起重机的实际运行状态工作来优化三铰点的设计，对国内外不同型号品牌的悬臂式液压起重机的原理进行深度的解读分析，从变幅机构受力分析、变幅机构三铰点合理几何形状的确定、变幅机构三铰点布置方案等几方面进行了讨论，望与业内人士沟通探讨。

关键词：悬臂式；液压起重机；变幅机构三铰点设计前言悬臂式液压起重机的设计中，最主要的硬件结构就是变幅油缸、吊臂和转台。

这三部分共同组成了变幅机构，三部分的结构关系就是本文所说的三铰点关系，三铰点的设计决定整个起重机的质量好坏，并直接决定了吊臂与转台的结构关系，并决定了油缸参数。

目前国内外各型号的起重机的三铰点布置详情如表一所示。

一、变幅机构受力分析如图（图一）所示，变幅机构的三铰点关系可以简化看成一个三角形关系，如图△ABC，AB段是我们起重机的油缸，A点是油缸与转台之间的一个下铰点，B点是油缸与吊臂的上铰点，C点为吊臂下铰点，OO’线是我们起重机当中最核心的回转中心线，在工作状态下，起重机的吊臂幅度改变为R，起重机的负载重量为Q，相对于吊臂的后铰点C来说来看，：P•h=Q(R+a)+GB•lB•cosα-S•e=Q•l•cosα+GB•lB•cosα-S•e式(1)这个方程当中，P为变幅油缸的推力值，h为油缸的推力作用在吊臂铰点C上距离值，α是吊臂与地面的夹角角度，l是吊臂的长度，GB 是吊臂自身的重量，lB是吊臂的重心和铰点C之间的距离，s是吊臂拉线的拉力值，e是随着α角度的变化S与铰点C之间动态距离数值。

因为S•e<<Q(R+a),式(1)可简化为:P•h=Q•l•cosα+GB•lB•cosα。

式(2)式(2)表明,当起重机的额定载荷Q确定后,油缸推力P是仰角α和力臂h的函数。

仰角α和力臂h是由变幅机构三铰点的几何形状决定的,即△ABC的形状决定油缸推力P。

悬臂吊是一种常见的用于吊装物体的设备，它通常由主梁、悬臂、卷扬机、支撑柱等部件组成。

悬臂吊具有结构简单、操作方便、动作稳定等优点，因此在工地、仓库、码头等场所被广泛应用。

但是在实际应用中，悬臂吊也存在一些不足之处，比如吊装能力有限、吊装范围受限、施工空间要求较大等。

因此，有必要对悬臂吊的可行性进行深入研究，以便更好地指导其应用和改进。

本报告旨在对悬臂吊的可行性进行全面分析和评估，提出相关问题和建议，以期为工程领域提供一定参考价值。

一、悬臂吊的基本原理1.1 悬臂吊的结构悬臂吊一般由主梁、悬臂、卷扬机、支撑柱等部件组成。

主梁负责跨度支撑，悬臂则用于悬挂和移动货物。

卷扬机作为驱动设备，用以提升和吊装货物。

支撑柱用于支撑主梁和悬臂，保证其稳定。

整体结构相对简单，因此易于安装和维护。

1.2 悬臂吊的工作原理悬臂吊通过卷扬机提升和吊装货物，同时借助支撑柱支撑整个结构，确保其稳定。

在实际使用中，需要根据具体货物的重量和尺寸来选择相应的悬臂吊，以确保其安全可靠地进行吊装作业。

1.3 悬臂吊的优点和局限优点：结构简单、操作方便、能够实现多点吊装、适用于大型货物的搬运等。

局限：吊装能力有限、吊装范围受限、施工空间要求较大等。

二、悬臂吊在工程领域的应用2.1 悬臂吊在建筑工地的应用建筑工地常需要对各种建材和构件进行吊装作业，悬臂吊可以满足这些需求，尤其适用于施工场地空间有限的情况。

2.2 悬臂吊在仓库的应用仓库内通常存放大批量的货物，悬臂吊可用于快速高效地搬运这些货物，提高仓储效率。

2.3 悬臂吊在码头的应用码头上常常需要对船货进行吊装操作，悬臂吊可以有效地完成这些任务，保证货物的安全和高效的装卸。

3.1 悬臂吊的吊装能力研究悬臂吊的吊装能力受到设备自身结构和卷扬机性能的限制，因此在实际使用中需要根据具体需求进行合理选择。

3.2 悬臂吊的吊装范围研究悬臂吊的吊装范围受到悬臂长度和卷扬机提升高度的限制，如果需要吊装超长或者超高的货物，就需要考虑其他吊装设备。

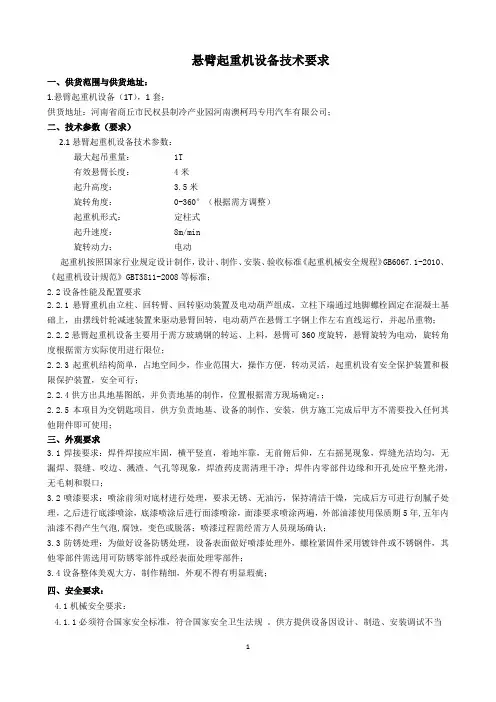

悬臂起重机设备技术要求一、供货范围与供货地址：1.悬臂起重机设备（1T），1套；供货地址：河南省商丘市民权县制冷产业园河南澳柯玛专用汽车有限公司；二、技术参数（要求）2.1悬臂起重机设备技术参数：最大起吊重量： 1T有效悬臂长度： 4米起升高度： 3.5米旋转角度： 0-360°（根据需方调整）起重机形式：定柱式起升速度： 8m/min旋转动力：电动起重机按照国家行业规定设计制作，设计、制作、安装、验收标准《起重机械安全规程》GB6067.1-2010、《起重机设计规范》GBT3811-2008等标准；2.2设备性能及配置要求2.2.1悬臂重机由立柱、回转臂、回转驱动装置及电动葫芦组成，立柱下端通过地脚螺栓固定在混凝土基础上，由摆线针轮减速装置来驱动悬臂回转，电动葫芦在悬臂工字钢上作左右直线运行，并起吊重物；2.2.2悬臂起重机设备主要用于需方玻璃钢的转运、上料，悬臂可360度旋转，悬臂旋转为电动，旋转角度根据需方实际使用进行限位；2.2.3起重机结构简单，占地空间少，作业范围大，操作方便，转动灵活，起重机设有安全保护装置和极限保护装置，安全可行；2.2.4供方出具地基图纸，并负责地基的制作，位置根据需方现场确定；；2.2.5本项目为交钥匙项目，供方负责地基、设备的制作、安装，供方施工完成后甲方不需要投入任何其他附件即可使用；三、外观要求3.1焊接要求：焊件焊接应牢固，横平竖直，着地牢靠，无前俯后仰，左右摇晃现象，焊缝光洁均匀，无漏焊、裂缝、咬边、溅渣、气孔等现象，焊渣药皮需清理干净；焊件内零部件边缘和开孔处应平整光滑，无毛刺和裂口；3.2喷漆要求：喷涂前须对底材进行处理，要求无锈、无油污，保持清洁干燥，完成后方可进行刮腻子处理，之后进行底漆喷涂，底漆喷涂后进行面漆喷涂，面漆要求喷涂两遍，外部油漆使用保质期5年,五年内油漆不得产生气泡,腐蚀，变色或脱落；喷漆过程需经需方人员现场确认；3.3防锈处理：为做好设备防锈处理，设备表面做好喷漆处理外，螺栓紧固件采用镀锌件或不锈钢件，其他零部件需选用可防锈零部件或经表面处理零部件；3.4设备整体美观大方，制作精细，外观不得有明显瑕疵；四、安全要求：4.1机械安全要求：4.1.1必须符合国家安全标准，符合国家安全卫生法规。
