网络存储技术简介

  • 格式：doc
  • 大小：35.00 KB
  • 文档页数：4

NAS、SAN、DAS三种网络存储技术简介
摘要：本文分析了NAS、SAN、DAS三种网络存储方式的特点和具体知识，简洁精
练的语言从软硬件，协议层次等部分概要的叙述了三种方式的优点缺点。

关键词：NAS、SAN、DAS、网络存储

网络存储技术一般分为三种，分别是NAS、SAN、DAS：
NAS技术
1. 最大存储容量
最存储大存储容量是指NAS存储设备所能存储数据容量的极限，通俗的
讲，就是NAS设备能够支持的最大硬盘数量乘以单个硬盘容量就是最大存储容
量。这个数值取决于NAS设备的硬件规格。不同的硬件级别，适用的范围不同，
存储容量也就有所差别。通常，一般小型的NAS存储设备会支持几百GB的存储
容量，适合中小型公司作为存储设备共享数据使用，而中高档的NAS设备应该支
持T级别的容量（1T=1000G）。

2. 处理器
同普通电脑类似，NAS产品也都具有自己的处理器（CPU）系统，来协调控制
整个系统的正常运行。其采用的处理器也常常与台式机或服务器的CPU大体相
同。

一般针对中小型公司使用NAS产品采用AMD的处理器或Intel PIII/PIV等
处理器。而大规模应用的NAS产品则使用Intel Xeon处理器、或者RISC型处理
器等。但是也不能一概而论，视具体应用和厂商规划而定。

3. 内存
NAS从结构上讲就是一台精简型的电脑，每台NAS设备都配备了一定数
量的内存，而且大多用户以后可以扩充。在NAS设备中，常见的内存类型由SDRAM
（同步内存）、FLASH（闪存）等。不同的NAS产品出厂时配备的内存容量不同，
一般为几十兆到数GB（1GB=1000MB）容量不等。

4. 接口
NAS产品的外部接口比较简单，由于只是通过内置网卡与外界通讯，所
以一般只具有以太网络接口，通常是RJ45规格，而这种接口网卡一般都是100M
网卡或1000M网卡。另外，也有部分NAS产品需要与SAN（存储区域网络）产品
连接提供更为强大的功能，所以也可能会有FC（Fiber Channel光纤通道）接口。

5. 预置软件系统
预制操作系统是指NAS产品出厂时随机带的操作系统或者管理软件。
6. 网络管理
网络管理，是指网络管理员通过网络管理程序对网络上的资源进行集中
化管理的操作，包括配置管理、性能和记账管理、问题管理、操作管理和变化管
理等。一台设备所支持的管理程度反映了该设备的可管理性及可操作性。

7. 网络协议
网络协议即网络中（包括互联网）传递、管理信息的一些规范。如同人
与人之间相互交流是需要遵循一定的规矩一样，计算机之间的相互通信需要共同
遵守一定的规则，这些规则就称为网络协议。

8. 网络文件协议
网络文件系统是基于网络的分布式文件系统，其文件系统树的各节点可
以存在于不同的联网计算机甚至不同的系统平台上，可以用来提供跨平台的信息
存储与共享。

9. 网络服务
网络服务是指NAS产品在运行时系统能够提供何种服务。典型的网络服
务有DHCP、DNS、FTP、Telnet、WINS、SMTP等。

10. 网络安全
网络安全是指网络系统的硬件、软件及其系统中的数据受到保护，不受
偶然的或者恶意的原因而遭到破坏、更改、泄露，系统连续可靠正常地运行，网
络服务不中断。

SAN 技 术
SAN英文全称：Storage Area Network，即存储区域网络。它是一种通过光
纤集线器、光纤路由器、光纤交换机等连接设备将磁盘阵列、磁带等存储设备与
相关服务器连接起来的高速专用子网。

SAN由三个基本的组件构成：接口（如SCSI、光纤通道、ESCON等）、
连接设备（交换设备、网关、路由器、集线器等）和通信控制协议（如IP和SCSI
等）。这三个组件再加上附加的存储设备和独立的SAN服务器，就构成一个SAN
系统。SAN提供一个专用的、高可靠性的基于光通道的存储网络，SAN允许独立
地增加它们的存储容量，也使得管理及集中控制（特别是对于全部存储设备都集
群在一起的时候）更加简化。而且，光纤接口提供了10 km的连接长度，这使得
物理上分离的远距离存储变得更容易.

SAN（存储区域网络）的优点：
1.可实现大容量存储设备数据共享
2.可实现高速计算机与高速存储设备的高速互联
3.可实现灵活的存储设备配置要求
4.可实现数据快速备份
5.提高了数据的可靠性和安全性
1. 设备类型
在SAN存储网络里所指的主要设备包括光纤通道交换机和光纤通道卡。
光纤通道交换机：（FC SWITCH）
光纤通道交换机在逻辑上是SAN的核心，它连接着主机和存储设备。
光纤通道交换机有着许多不同的功能，包括支持GBIC、冗余风扇、电源、
分区、环操作和多管理接口等。每一项功能都可以增加整个交换网络的可操作性，
理解这些特点可以帮助用户设计一个功能强大的大规模的SAN。光纤交换机的主
要功能如下：自配置端口、环路设备支持、交换机级联、自适应速度检测、可配
置的帧缓冲、分区（基于物理端口和基于WWN的分区）、IP over Fiber Channel
（IPFC）广播、远程登录、Web管理、简单网络管理协议（SNMP）以及SCSI接
口独立设备服务（SES）等。

光纤交换机往往根据其功能和特点被分为不同的类别。通常硬件可能都
是基于相同的基本架构或者相同的ASIC芯片，只是软件的功能不同，光纤交换
机的价格是根据它所能满足的需求来制定的。高冗余的核心级交换机是个例外，
它往往是根据自己的硬件容错平台开发设计的。以下是各种主要类别的交换机的
不同特点。

入门级交换机
入门级交换机的应用主要集中于8到16个端口的小型工作组，它适合
低价格、很少需要扩展和管理的场合。它们往往被用来代替集线器，可以提供比
集线器更高的带宽和提供更可靠的连接。人们一般不会单独购买入门级交换机，
而是经常和其他级别交换机一起购买，以组成一个完整的存储解决方案。入门级
交换机提供有限级别的端口级联能力。如果用户单独使用这类低端设备时，可能
会遇到一些可管理性问题。
工作组级光纤交换机
光纤交换机提供将许多交换机级联成一个大规模的Fabric(实现对分散
数据高速集中备份的企业

传输速度通常是指光纤交换机的端口传输速度或光纤通道卡的传输速
度。一般这个速度都在100Mbps、200Mbps、400Mbps或者1Gbps以上。注:bps
为bit per second,位/秒。

DAS 技 术
DAS即直连方式存储，英文全称是Direct Attached Storage。中文翻译成
“直接附加存储”。顾名思义，在这种方式中，存储设备是通过电缆（通常是
SCSI接口电缆）直接到服务器的。I/O（输入/输入）请求直接发送到存储设备。
DAS，也可称为SAS（Server-Attached Storage，服务器附加存储）。它依赖于
服务器，其本身是硬件的堆叠，不带有任何存储操作系统。

DAS的适用环境为：
1） 服务器在地理分布上很分散，通过SAN（存储区域网络）或NAS（网
络直接存储）在它们之间进行互连非常困难时(商店或银行的分支便是一个典型
的例子)；

2） 存储系统必须被直接连接到应用服务器（如Microsoft Cluster
Server或某些数据库使用的“原始分区”）上时；

3） 包括许多数据库应用和应用服务器在内的应用，它们需要直接连接
到存储器上，群件应用和一些邮件服务也包括在内。

对于多个服务器或多台PC的环境，使用DAS方式设备的初始费用可能比较
低，可是这种连接方式下，每台PC或服务器单独拥有自己的存储磁盘，容量的
再分配困难；对于整个环境下的存储系统管理，工作烦琐而重复，没有集中管理
解决方案。所以整体的拥有成本（TCO）较高。目前DAS基本被NAS所代替。下
面是DAS与NAS的比较。

合集下载

存储网络相关协议和技术介绍

存储网络相关协议和技术介绍

备保留控制的时间
• 操作顺序:
环路控制仲裁
打开到目标设备的通道
传送数据
关闭
• 环路上的节点数直接影响性能
OPT-150
NL_Port 发送器 接收器 节点 A
NL_Port 发送器 接收器 节点C
NL_Port 接收器 发送器
节点 B
NL_Port 接收器 发送器
节点D
仲裁环路集线器的特性
• 闭环体系结构
• 连接业务 • 物理电路 • 可靠的硬件传输 • 高速 • 低延迟 • 短距离 • 基于硬件
光纤通道
• 电路和分组交换 • 可靠性传输 — 误码率(BER)<10-12 • 高数据完整性 — 错误检测 • 高数据传输速率 — 100和200MB/s • 高带宽，低延迟 — 1Gbps/2Gbps • 高连接数 — 24位地址 • 长距离 — 10公里到100公里
• 在计算机和用于存储数据的设备之间使用的传输技术 • 在计算机内部，或扩展至外部的存储设备 • 存储设备可由连接的主机或其它存储设备访问 • 例如：SCSI、光纤通道、ESCON
I/O 控制器 I/O 通道
OPT-150
外部I/O
内部 I/O
SCSI I/O 通道
SCSI
• SCSI I/O 通道为 SCSI 数据提 供半双工通道
OPT-150
SCSI CDB 格式
第7位 第6位 第5位 第4位 第3位 第2位 第1位 第0位
0
操作代码
1
预留
2
逻辑块地址
3
4
传送字节长度
5
控制字节
OPT-150
光纤通道 (Fibre Channel)
OPT-150
网络存储

网络存储

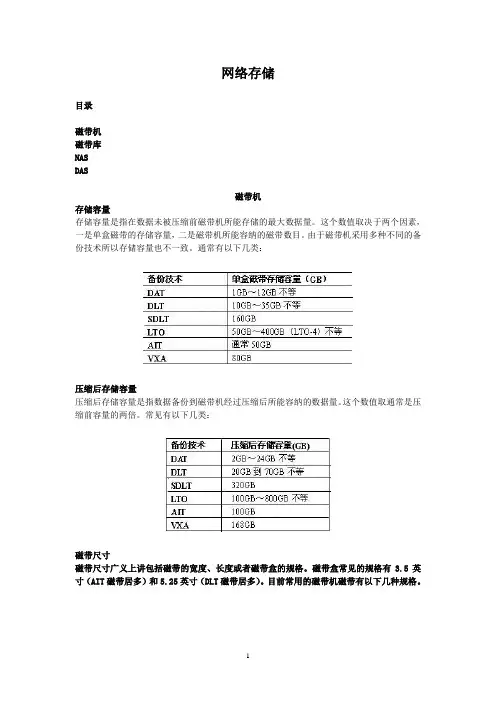

网络存储目录磁带机磁带库NASDAS磁带机存储容量存储容量是指在数据未被压缩前磁带机所能存储的最大数据量。
