烟气排放二氧化氮NO2检测仪

  • 格式：pdf
  • 大小：401.47 KB
  • 文档页数：7

深圳市东日瀛能科技有限公司www.skyeaglee.com

烟气排放二氧化氮NO2检测仪

烟气排放二氧化氮NO2检测仪（SK-600-NO2）是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆（d）结构、固定安装方式的有毒气体检测仪。标准配置为带点阵LCD液晶显示、三线制4~20mA模拟和RS485数字信号输出，可选配置为可编程开关量输出等模块，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。可检测CO、H2S、PH3、NO2、NO2、DMF、NO2、NO2、NO2、等多种有毒有害气体，详情可咨询东日瀛能。同时我司烟气排放二氧化氮NO2检测仪销往：河北省、山东省、辽宁省、黑龙江省、吉林省、甘肃省、青海省、河南省、江苏省、湖北省、湖南省、江西省、浙江省、广东省等全国各地。

（注意：烟气排放二氧化氮NO2检测仪（SK-600-NO2）在不同的应用环境或行业有不同的别名，如烟气排放二氧化氮NO2检测仪二氧化氮NO2变送器二氧化氮NO2探测器二氧化氮NO2探头便携式二二氧化氮NO2气体浓度检测参数工作电压DC5V±1%/DC24±1%波特率9600测量气体二氧化氮NO2气体检测原理电化学采样精度±2%F.S响应时间<30S重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S工作电流≤50mA工作气压86kpa-106kpa安装方式固定安装质保期1年输出接口多种外壳材质铝合金使用寿命2年外型尺寸183×143×107mm(L×W×

H）1.5Kg(仪器净重)测量范围详见选型表

输出信号TTL(标配)RS485，(常规)/4-20mA深圳市东日瀛能科技有限公司www.skyeaglee.com

氧化氮NO2探头二氧化氮NO2检测装置）特点■智能化EC传感器，采用本质安全技术，可支持多气体、多量程检测，并可根据用户需求提供定制化产品，无需工具可实现传感器互换、离线标定和零点自校准■智能的温度和零点补偿算法，使仪器具有更加优良的性能具有很好的选择性，避免了其他气体对被检测气体的干扰■多种信号输出，既可方便接入PLC/DCS等工控系统，也可以作为单机控制使用■超大点阵LCD液晶显示，支持中英文界面■免开盖，电化学遥控器操作，单人可维护■本地报警指示，一体化声光报警器（选配）■仪器具有超量程、反极性保护，能避免人为操作不当引起的危险■丰富的电气接口，可供用户选择■通过ATNO2、UL、CSA等认证，具有国际化高端品质（同时对于不同行业的针对性应用有：二氧化氮NO2报警装置高精度二氧化氮NO2分析仪二氧化氮NO2检测模块二氧化氮NO2传感器RS485信号输出二氧化氮NO2报警器4-20mA信号输出二氧化氮NO2报警器固定式带液晶显示型烟气排放二氧化氮NO2检测仪带显示带声光报警器固定式烟气排放二氧化氮NO2检测仪等产品模式）

烟气排放二氧化氮NO2检测仪产品特性：进口电化学传感器具有良好的抗干扰性能，适用寿命8年。采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。6全量程范围温度数字自动跟踪补偿，保证测量准确性。烟气排放二氧化氮NO2检测仪技术参数：检测气体：空气中的二氧化氮NO2气体检测范围：0-10PPM分别率：0.01PPM工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。检测误差：≦1%（F.S）响应时间：≦10S输出信号：电流信号输出4-20MA报警方式：2路无源节点信号输出，报警点可设置。工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃)相对湿度：≦90%RH工作电压：DC12~30V传感器寿命：3年防爆形式：探头变送器及传感器均为隔爆型。防爆等级：NO2dIICT6连接电缆：三芯电缆(单根线径≧1.5mm)；建议选用屏蔽电缆。连接距离：≦1000m.深圳市东日瀛能科技有限公司www.skyeaglee.com

防护等级：IP65.外形尺寸：183X143X107mm.重量：1.5Kg.

检测气体：空气中的二氧化氮NO2气体检测范围：0-10PPM分辨率：0.01PPM显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH

检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）

恢复时间：≤20秒重复性：≤±1%

信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUSRTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A

传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）

接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等

报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警

电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式深圳市东日瀛能科技有限公司www.skyeaglee.com

外型尺寸及安装方式

报警器电器定义连接图:深圳市东日瀛能科技有限公司www.skyeaglee.com

探测器的电气连接原理图:

二氧化氮NO2特性及防控必须性论述：二氧化氮（化学式NO2）是最常见、最简单的硫氧化物。大气主要污染物之一。火山爆发时会喷出该气体，在许多工业过程中也会产生二氧化氮。由于煤和石油通常都含有硫元素，因此燃烧时会生成二氧化氮。当二氧化氮溶于水中，会形成亚硫酸。若把亚硫酸进一步在PM2.5存在的条件下氧化，便会迅速高效生成硫酸（酸雨的主要成分）。这就是对使用这些燃料作为能源的环境效果的担心的原因之一。物理性质二氧化氮为无色透明气体，有刺激性臭味。溶于水、乙醇和乙醚。[2]液态二氧化氮比较稳定，不活泼。气态二氧化氮加热到2000℃不分解。不燃烧，与空气也不组成爆炸性混合物。化学性质在常温下，潮湿的二氧化氮与硫化氢反应析出硫。在高温及催化剂存在的条件下，可被氢还原成为硫化氢，被一氧化碳还原成硫。强氧化剂可将二氧化氮氧化成三氧化硫，仅在催化剂存在时，氧气才能使二氧化氮氧化为三氧化硫。具有自燃性，无助燃性。液态二氧化氮能溶解如胺、醚、醇、苯酚、有机酸、芳香烃等有机化合物，多数饱和烃不能溶解。有一定的水溶性，与水及水蒸气作用生成有毒及腐蚀性蒸气。二氧化氮化学性质极其复杂，不同的温度可作为非质子溶剂、路易氏酸、还原剂、氧化剂、氧化还原试剂等各种作用。液态二氧化氮还可作自由基接受体。如在偶氮二异丁腈自由基引发剂存在下与乙烯化合物反应得到聚砜。液态二氧化氮在光照下，可与氯和烷烃进行氯磺化反应，在氧存在下生成磺酸。液态二氧化氮在低温表现出还原作用，但在300℃以上表现出氧化作用。二氧化氮可以使品红溶液褪色，加热后颜色还原，因为二氧化氮的漂白原理是二氧化氮与被漂白物反应生成无色的不稳定的化合物，破坏了起到品红中起发色作用的对醌式，加热时，该化合物分解，恢复原来颜色，所以二氧化氮的漂白又叫暂时性漂白。深圳市东日瀛能科技有限公司www.skyeaglee.com

使用限量GB2760-96：可用于葡萄酒、果酒作为防腐剂，0.25g/kg。二氧化氮残留量不得超过0.05g/kg。以熏硫法漂白果干、果脯、干菜、粉丝、蜜饯类允许残留量参照“硫黄”。熏硫就是燃烧硫黄产生二氧化氮，可使果片表面细胞破坏，促进干燥，同时由于其还原作用，可破坏酶的氧化系统，阻止氧化作用。使果实中的单宁物质不致被氧化而变成棕褐色。尚可保存果实中的维生素C。熏硫室中二氧化氮浓度一般为1%～2%，最高可达3%。熏硫时间30～50min，最长可达3h。FAO/WHO(1984；mg/kg)：白砂糖20(规格A)、70(规格B)；糖粉、果糖、葡萄糖粉20(带入量)；绵白糖40；无水葡萄糖、一水葡萄糖20；葡萄糖浆40；用于制造糖果时400；高浓度葡萄糖浆40，用于制造糖果时150；漂白葡萄干1500；果酱、果冻、橘皮果冻100，带入量；杏干2000；酸黄瓜50，由初制品带入；带防腐剂的菠萝浓汁500(仅用于制造)。EEC(1990；mg/k)：椰子干50；啤酒70；蜜饯和罐装花椰素100；苹果汁200；大部分果干2000；千番木瓜酶和木瓜蛋白酶30000。EEC-HACSG建议不能用于儿童食品。FDA，182.3862(2000)：不得用于肉类及维生素B。源食品。监测方法：盐酸副玫瑰苯胺比色法；甲醛缓冲液－盐酸副玫瑰苯胺分光光度法工程控制：严加密闭，提供充分的局部排风和全面通风。提供安全淋浴和洗眼设备。呼吸系统防护：空气中浓度超标时，佩戴自吸过滤式防毒面具（全面罩）。紧急事态抢救或撤离时，建议佩戴正压自给式呼吸器。眼睛防护：呼吸系统防护中已作防护。身体防护：穿聚乙烯防毒服。手防护：配戴橡胶手套。其他防护：工作现场禁止吸烟、进食和饮水。工作完毕，淋浴更衣。保持良好的卫生习惯。危害健康酸雨腐蚀后的森林在大气中，二氧化氮会氧化而成硫酸雾或硫酸盐气溶胶，是环境酸化的重要前驱物。大气中二氧化氮浓度在0.5ppm以上对人体已有潜在影响；在1~3ppm时多数人开始感到刺激；在400~500ppm时人会出现溃疡和肺水肿直至窒息死亡。二氧化氮与大气中的烟尘有协同作用。当大气中二氧化氮浓度为0.21ppm，烟尘浓度大于0.3mg/L，可使呼吸道疾病发病率增高，慢性病患者的病情迅速恶化。如伦敦烟雾事件、马斯河谷事件和多诺拉等烟雾事件，都是这种协同作用造成的危害。急救措施皮肤接触：立即脱去污染的衣着，用大量流动清水冲洗。就医。眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。就医。吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸困难，给输氧。如呼吸停止，立即进行人工呼吸。就医。如发生中毒，应立即将患者移至有新鲜空气的地方，解开紧身衣服，迅速吸氧，冲洗眼睛和鼻腔，用2%苏打溶液漱口。如不慎溅人眼内，应速用大量温水冲洗。严重者应速送医院治疗。泄漏处理迅速撤离泄漏污染区人员至上风处，并立即进行隔离，小泄漏时隔离150m，大泄漏时隔离450m，严格限制出入。建议应急处理人员戴自给正压式呼吸器，穿防毒服。从上风处进入现场。尽可能切断泄漏源。用工业覆盖层或吸附/吸收剂盖住泄漏点附近的下水道等地方，防止气体进入。合理通风，加速扩散。喷雾状水稀释、溶解。构筑围堤或挖坑收容产生的大量废水。如有可能，用一捉捕器使气体通过次氯酸钠溶液。漏气容器要妥善处理，修复、检验后再用。操作处置

合集下载

崂应3012H型 自动烟尘(气)测试仪(新08代)

崂应3012H型 自动烟尘(气)测试仪(新08代)

崂应3012H型自动烟尘（气）测试仪（新08代）一、产品概述本仪器应用皮托管平行采样法采集固定污染源排气中的颗粒物，用过滤称重法测定质量。

设计运用工业高速嵌入式工控机控制平台，保证了仪器的可靠性、提高了性能的稳定性、增强了控制的准确性，可应用于各种锅炉、烟道、工业炉窑等固定污染源颗粒物的排放浓度、折算浓度、排放总量的测定。

自动测量烟气动压、静压、大气压、温度、含湿量、流量计前压力、温度、O2、SO2、CO、NO、NO2、H2S、CO2的浓度及等速吸引流速等参数。

二、执行标准◆ HJ/T 48-1999 《烟尘采样器技术条件》◆ JJG 968-2002 《烟气分析仪》◆ JJG 680-2007 《烟尘采样器》三、产品特点◆体积小、重量轻、操作简单、携带方便◆综合完成废气污染源颗粒物和多组分烟气成分的测试◆可选配低浓度烟尘多功能取样管，完成低浓度颗粒物采样◆高负载、低噪声采样泵◆等速跟踪采样，响应时间短◆防静电、抗干扰能力强◆独特高效气水分离器设计，有效除湿，提高硅胶利用率◆设计可视滤尘滤芯，便于更换且有效滤除颗粒物，进一步保护气路和采样泵◆宽温大型LCD显示屏，操作简单，适用于低温环境工作，实现良好的人机交互界面◆选配烟气预处理器，增强烟气成分检测精确度◆智能化的软件标定功能◆存储数据量大，可外接U盘拷贝数据转存、查看◆软件自动修正补偿，有效去除烟气成分间的交叉干扰◆选用高速微型热敏打印机，速度快，噪声低◆特殊防尘防水键盘，按照电脑键盘布局精心设计，操作方便◆具备故障自检测功能，可对主要器件、主要功能及故障进行检测，方便用户的维护、使用◆测试仪具有防倒吸功能，可防止采样结束后滤筒中采集的烟尘被倒吸出来◆设计开发Windows环境下的微机数据库及通信系统软件，实现微机通讯进行存储、查询、打印四、技术指标订购指南。

环境空气二氧化氮的测定

环境空气二氧化氮的测定

环境空气二氧化氮的测定环境空气中含有许多污染物，其中二氧化氮（NO2）是一种常见的空气污染物。

二氧化氮主要是由燃烧过程中产生的，例如汽车、工厂和发电站等都是二氧化氮的主要来源。

高浓度的二氧化氮对人类健康和大气环境都有很大影响，因此需要对其进行测定和监测。

本文将介绍环境空气二氧化氮的测定方法。

一、原理二氧化氮的测定方法主要是基于其与硫化氢（H2S）在酸性条件下反应生成的硝酸盐（NO3^-），硝酸盐可通过光度法或电导法进行测定。

NO2 + H2S + H2O → NO3^- + 2H+ + 2S二、仪器和试剂1、醋酸镍催化氧化仪或相干光度计2、光电离子化甲烷基氮化物（NOx）分析仪3、硫酸反应器4、硫化氢（H2S）和丙酮5、硼酸缓冲液和硫酸6、环保部标准样品NO27、空气样品收集管和净化器三、实验步骤1、准备工作对于空气样品的收集，应先安装好收集管和净化器，并做好标识。

空气样品需要根据具体条件而定，如大气污染物一般采用24小时集中采样等。

2、收集及净化将空气进入净化器后，将二氧化氮经硝酸及亚硝酸处理后，吸在过滤膜上并送到实验室进行分析。

3、试剂的配制(1) 硼酸缓冲液的制备：分别称取2.26克硼酸和3.7毫升浓氢氧化钠（紫色试剂），溶于500毫升蒸馏水中，调pH值至9.0。

(2) 丙酮和硫酸的配制：将500毫升丙酮逐渐滴加入密闭瓶内的200毫升冷却的浓硫酸中，并搅拌均匀，冷却后即可储存。

(3) NO2/hopcalite接收层制备：将NO2接收层向上，俯卧于NO2吸附层上，即可制成NO2/hopcalite接收层。

4、实验操作(1) 生产硫化氢气体将50毫升30%氢氧化钠溶液放入一玻璃烧杯中，加入5.0克硫代硫酸钠，加热至100℃左右，出现气泡时立即进行反应。

(2) 测定NO2含量将收集到的样品在先的压缩空气中通过NO2/hopcalite接收层吸取，排除热性的异物对NO2浓度的影响，还可简单化解NO2的混合物中其他烷氧化物造氧物的影响，使用眼镜滴球呈瓶、视线观察颜色浓淡即为NO2浓度。

德图 testo 350 烟气分析仪 说明书

德图 testo 350 烟气分析仪 说明书

满足工业排放分析的最高要求测量系统 testo 350：配备6个气体传感器，手操器可分离——复杂测量任务和长距离数据传输的理想工具。

2BA1534testo 350传感器精准，操作直观—— 设计坚固1 I 彩色图形显示，带指引式的预设专用菜单，引导用户轻松完成测量，仪器当前状态信息也一览无余。

信息以清晰的文本格式显示，烟气分析仪的当前状态持续显示在屏幕上。

6 I 工业标准级的接口坚固耐用A I 手操器控制分析箱，引导用户完成测量过程，并显示测量读数5 I 过滤芯无需工具即可轻松更换。

2 I 自动监测的冷凝槽当冷凝槽需要清空时，仪器会自动发出提示，测量气泵也会自动停止，保护传感器不受冷凝水的损坏。

3 I 合成橡胶边缘保护的外壳保护传感器、气泵、分析和存储单元。

4 I 状态指示灯便于操作者在远处也能清楚地看到仪器当前的工作状态。

无论是专业的烟气分析还是工业排放测量：testo 350 烟气分析仪可执行多种不同的测量和分析任务，其设计结实坚固，可在苛刻环境下长时间工作，并擅长复杂的数据采集工作，令人印象深刻。

testo 350 包含一个手操器和一个分析箱。

手操器可分离，带清晰的彩色图形显示屏，是 testo 350 的控制和显示单元。

分析箱设计坚固，内有气体传感器、测量气泵和清洗泵、帕尔贴气体预处理（选配）、气路、过滤器、存储芯片以及电源和可充电的锂离子电池。

28679211121413BB I 分析箱带防撞保护，内有传感器、气泵、分析和存储元件8 I 气体传感器易于更换用户可在现场直接更换传感器，无需标气标定。

10 I 外部冷却回路将仪器的电气部分及传感器与环境空气隔离开来 。

仪器内部通过热交换得到冷却，避免了与外部环境空气中的烟尘及其他有害气体的接触。

9 I 锂离子可充电电池可独立供电长达几小时。

自动归零的压力传感器可确保在无人值守时，流速和流量的长时间测量，以及在烟气测量的同时进行流速流量的测量。

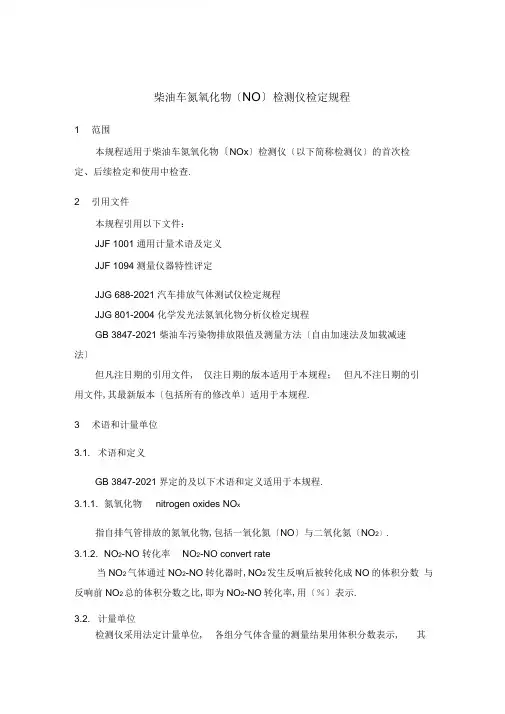

柴油车氮氧化物(NOx)检测仪检定规程

柴油车氮氧化物(NOx)检测仪检定规程

柴油车氮氧化物〔NO〕检测仪检定规程1 范围本规程适用于柴油车氮氧化物〔NOx〕检测仪〔以下简称检测仪〕的首次检定、后续检定和使用中检查.2 引用文件本规程引用以下文件：JJF 1001 通用计量术语及定义JJF 1094 测量仪器特性评定JJG 688-2021 汽车排放气体测试仪检定规程JJG 801-2004 化学发光法氮氧化物分析仪检定规程GB 3847-2021 柴油车污染物排放限值及测量方法〔自由加速法及加载减速法〕但凡注日期的引用文件, 仅注日期的版本适用于本规程；但凡不注日期的引用文件,其最新版本〔包括所有的修改单〕适用于本规程.3 术语和计量单位3.1. 术语和定义GB 3847-2021界定的及以下术语和定义适用于本规程.3.1.1. 氮氧化物nitrogen oxides NO x指自排气管排放的氮氧化物,包括一氧化氮〔NO〕与二氧化氮〔NO2〕.3.1.2. NO2-NO 转化率NO2-NO convert rate当NO2气体通过NO2-NO转化器时,NO2发生反响后被转化成NO的体积分数与反响前NO2总的体积分数之比,即为NO2-NO转化率,用〔％〕表示.3.2. 计量单位检测仪采用法定计量单位, 各组分气体含量的测量结果用体积分数表示, 其中：CO2体积分数表示为“%或“乂¥0；NO、NO2体积分数表示为“10-6〞.4 概述检测仪是用来测量柴油车排放气体污染物浓度的仪器,具结构一般由采样系统、预处理装置、分析单元、显示装置及主控系统等组成.检测仪的工作原理是：首先通过采样系统采集到柴油车的排放污染物样气；然后经过预处理系统,过滤去除其中的颗粒物、油污和水气；再进入装有光学平台的分析单元测量出污染物浓度；最后经显示装置显示出测量示值.检测仪的分析单元光学平台一般采用不分光红外法〔NDIR〕、红外法〔IR〕、紫外法〔UV〕和化学发光法〔CLD〕.对二氧化碳〔CO2〕的测量一般采用不分光红外法〔NDIR〕;对氮氧化物〔NO x〕的测量可采用红外法〔IR〕、紫外法〔UV〕或化学发光法〔CLD〕.对氮氧化物〔NO x〕的测量,按测量方式分为直接测量NO、NO2的方式和使用NO2-NO转化器将NO2转化成NO后再进行测量的方式.5 计量性能要求5.1. 分辨力检测仪的分辨力应不超过表1的要求.表1分辨力要求CO2NO NO20.1 X 谕 1 X 1-6 1 x 1165.2.示值误差检测仪的示值误差应不超过表2规定的最大允许误差最大允许误差气体测量范围相对误差绝对误差NO(0 〜4000) X 10土4%士25 >-610NO2(0 〜1000) X 10土4%士25 >-610CO2(0.0 〜18.0) X 10土5%—注：表中所列绝对误差和相对误差,满足其中一项要求即可.1.3. 稳定性1h内,检测仪的示值误差应不超过最大允许误差1.4. 重复性检测仪的重复性应不超过表3的要求.气体量程相对值绝对值NO(0〜4000) X 1-63%20 X 10NO2(0 〜1000) X 103%20 X 10CO2(0.0〜10.0) X 1(22%0.1 X-20注：表中所列绝对误差和相对误差,满足其中一项要求即可.1.5. 响应时间检测仪各通道的仪器响应时间应不大于 4.5so1.6. NO2-NO转化率〔使用NO2-NO转化器的检测仪适用〕使用NO2-NO转化器的检测仪,其NO2转化为NO的转化效率应不小于90%.6 通用技术要求6.1. 外观及功能性检查6.1.1. 检测仪应有清楚的铭牌,标明设备名称、设备型号、出厂编号、制造厂名〔或商标〕、出厂日期和电源电压,必要时需提供型式批准证书〔或型式评价报告〕.6.1.2. 各种调节旋钮、按键和开关均能正常工作,无松动现象,电缆线的接插件应接触良好,通过仪器自检无泄漏.6.2. 电气平安性能绝缘电阻在试验电压为500 V时应大于20 MQ07 计量器具限制计量器具限制包括首次检定、后续检定和使用中检查.7.1. 检定条件7.1.1. 环境条件环境温度：-5 C〜40 c 相对湿度：＜90% o电源额定电压：220〔1 +0%〕V.大气压力：86kPa〜106 kPa.7.1.2. 检定用仪器设备检定用仪器设备如表4所示.序号名称测量范围主要性能指标1标准气体见附录A2秒表—分辨力不大于0.1 s 3浮子流量计(1〜10) L/min 4.0级4绝缘电阻表廿20M Q (500 V)10级5气压计(800〜1060) hPa不超过± 2.5Pa7.2. 检定工程检定工程如表5所小检定工程首次检定后续检定使用中检查外观及功能性检查+++电气平安性能+一一分辨力+一一示值误差+++稳定性++一重复性+++响应时间+++ NO2-NO转化率[1]+++注：“+表不需检定的工程, 表示不需检定的工程.[1]〞表示仅对于使用NO2-NO转化器的检测仪,需要检定此工程.7.3. 检定方法7.3.1. 外观及功能性检查通过目测和手动检查,应符合6.1要求.7.3.2. 电气平安性能a〕使检测仪处于非工作状态,电源开关置于接通位置.b〕用绝缘电阻表在检测仪电源插头与机壳或保护接地端之间施加500 V直流电压,稳定5s后测量检测仪的绝缘电阻值.c〕检测仪的绝缘电阻值应符合6.2要求.7.3.3. 分辨力接通电源,观察检测仪显示屏,应符合 5.1的要求. 7.3.4. 示值误差7.4.测仪说明书要求预热.b 〕预热完成后启动气泵,对检测仪进行零位调整〔此步骤以下简称调零〕 后,关闭气泵.c 〕向检测仪通入附录A 表A-1中的4号标准气体,待示值稳定后,调整检 测仪示值,使其与标准气体的标称值相符.d 〕断开4号标准气体,开启气泵,调零.e 〕关闭气泵,依次向检测仪通入附录 A 表A-1中的1号、2号、3号和4 号标准气体,待示值稳定后,记录检测仪相应示值.开启气泵,调零.重复测量 3次,并计算其平均值.f 〕按公式〔1〕和〔2〕计算示值误差,示值误差应符合5.2中的最大允许误 差的要求.iX i X i(2)式中：i——第i 号标准气体通入时,检测仪示值绝对误差,i =1,X ；——第i 号标准气体通入时,3次检测仪示值的平均值； X i ——第i 号标准气体的标称值；i——第i 号标准气体通入时,检测仪示值相对误差.7.3.5.稳定性a 〕按检测仪说明书要求调零.b 〕向检测仪通入附录A 表A-1中的4号标准气体,待示值稳定后,调整检 测仪示值,使其与标准气体的标称值相符.c 〕断开4号标准气体,开启气泵,调零(1) X i X iX i100%4；2, 3,d〕关闭气泵,向检测仪通入附录A表A-1中的3号标准气体,待示值稳定后,记录检测仪相应示值.开启气泵,调零.e〕检测仪继续运行,每隔30 min,重复d〕步骤.1h共记录3次示值f〕按公式〔3〕和〔4〕计算每次示值误差,稳定性应符合3 X d3 X3(3)3式中：3 ——第3号标准气体通入时,检测仪示值绝对误差；X d3 ——第3号标准气体通入时,检测仪示值；X3 ——第3号标准气体的标称值；3 ——第3号标准气体通入时,检测仪示值相对误差；7.3.6.重复性a〕按检测仪说明书要求调零.b〕关闭气泵,向检测仪通入附录A表A-1中的1号标准气体,待示值稳定后,记录检测仪相应示值.开启气泵,调零.c〕重复上述b〕步骤6次.按公式〔5〕和〔6〕计算重复性,重复性应符合 5.4 的要求. 1 X max X min（5）1 — 100%X（6）式中：——1号标准气体通入时检测仪示值的重复性, 最高与最低示值绝对误差;x max 6次仪器小值的最图值；Xm in 6次仪器小值的最低值；5.3的要求.X d3 X3100%X3(4)X ——1号标准气体的标称值；——1号标准气体通入时检测仪示值的重复性, 最高与最低示值相对误差.7.3.7. 响应时间a〕按检测仪说明书要求调零.b〕启动气泵,然后向检测仪通入附录A表A-1中的3号标准气体,按检测仪说明书要求调节流量大小,并维持流量平稳.待检测仪示值稳定后,记下各通道的示值.c〕启动气泵,调零,关闭气泵.重新向检测仪通入3号标准气体,按检测仪说明书要求调节流量大小,并维持流量平稳,同时,用秒表分别测量从检测仪显示装置对输入气体开始有响应的瞬间至检测仪各通道的示值到达其稳定值的90%时的时间问隔,记录秒表的读数.d〕重复c〕步骤3次,计算3次测量结果的算术平均值,按公式〔7〕计算响应时间,响应时间应符合5.6的要求.T上"3 ⑺3式中：T ——3次响应时间测量值的算术平均值,单位为秒〔s〕;T i、T2、T3 ——3次响应时间测量值,单位为秒〔s〕07.3.8. NO2-NO转化率〔使用NO2-NO转化器的检测仪适用〕a〕按检测仪说明书要求调零.b〕关闭气泵,连接附录A表A-1中1号一氧化氮标准气体钢瓶、减压阀、流量限制器、浮子流量计及采样管等〔如图1所示〕,向检测仪通入标准气体, 调整检测仪示值,使其与标准气体的标称值相符.启动气泵,调零,关闭气泵.4 一系1接M善e-2-MSH 上界刊修计1-岫管। -腕p怖图1检定方法连接示意图c〕开启1号一氧化氮标准气体钢瓶的减压阀,按检测仪说明书要求调节流量大小,并维持流量平稳,读取氮氧通道的示值.启动气泵,调零,关闭气泵.重复测量3次,取3次平均值记为X NO 0d〕将附录A表A-1中1号一氧化氮标准气体钢瓶更换成附录A表A-1中3号二氧化氮标准气体钢瓶,重新向检测仪通入标准气体,待检测仪示值稳定后,读取氮氧通道的示值.启动气泵,调零,关闭气泵.重复测量3次,取3次平均值记为x NO2.e〕 NO2转化后测量值的修正值根据公式〔8〕计算：X NO2X NO2X NO X NO〔8〕式中：X NO2——NO2转化后测量值的修正值,单位为百万分比〔10-6〕;X N二一一二氧化氮标准气体通入时,3次仪器示值的平均值,单位为百万分比〔106〕；X NO——一氧化氮标准气体通入时,3次仪器示值的平均值,单位为百万分比〔106〕；X NO------------ 一氧化氮标准气体的标称值,单位为百万分比〔I."〕.f〕根据公式〔9〕计算转化率,转化率应符合5.6的要求.X NO2X NO2100% (9) 转化率,单位为百分比〔％〕;X NO2 ——NO2转化后测量值的修正值,单位为百万分比〔10-6〕;X NO2——二氧化氮标准气体的标称值,单位为百万分比〔10-6〕 <8 检定结果的处理经检定合格的检测仪,发给检定证书；检定不合格的检测仪,发给检定结果通知书,并注明不合格工程.9 检定周期检测仪的检定周期一般不超过1年.修理后按首次检定进行.标准气体及其浓度要求A.1标准气体应符合中华人民共和国有关标准的规定,并具有国家市场监督治理总局批准的标准参考物质证书,且在有效期内使用.A.2标准气体的标准值见表A-1 ,根据检测仪标准的测试气体种类配制成单组分标准气体或多组分标准气体,但不允许气体之间发生反响.A.3标准气体配制的标称值应不超过表A-1所规定标准值的±15%A.4标准气体的标称值的相对扩展不确定度应为〔或优于〕1%.对于一氧化氮标准气体,具相对扩展不确定度应为〔或优于〕2%.A.5用于测量转化率的二氧化氮和一氧化氮的标称浓度差应不超过10X 10-60序号1号2号3号4号气体名称_____氮中二氧化碳气体标准物质 2.0 X 10 6.0 x 12)8.0 X 12012.0 X 12)氮中一氧化氮气体标准物质300X 106900 x 101800 X 1-03000 X 10氮中二氧化氮气体标准物质50X106160 x 10300 X 1-0600 X 10检定原始记录推荐格式送检单位仪器名称型号规格结论生产厂家器具编号检定地点温度c湿度%RH 检定日期检定员核验员检定依据检定用计量标准装置和标准器信息名称计里标准考核证书号后效期至测量范围不确定度或准确度等级或MPE外观及功能性检查电气平安性能分辨力气体种类NO ( X 1(6) NO2 (X 1(?)CO2(X 1市分辨力示值误差检定次数气体种类标准气体浓度仪器示值示值平均值示值误差绝对误差相对误差1NO ( X 106) NO2 ( X 106) CO2 (X 1(2)2NO ( X 106) NO2 ( X 106) CO2 ( X 1(2)3NO ( X 106) NO2 ( X 1-6) CO2 ( x 1(2)4NO ( X 106)NO2 ( X 1(6)CO2 ( x 1(2)重复性检定气体种类仪器示值重复性123456绝对值相对值NO ( X 1-6)NO2 (x 1-6)CO2 ( x 1-2)稳定性检定气体种类仪器示值示值误差0min30min60min绝对误差相对误差NO ( X 106)NO2 (X 1-6)CO2 ( X 1-2)响应时间检定气体种类响应时间(s)平均值(s) 123NONO2CO2NO2-NO 转化率检定气体种类标准值仪器示值示值平均值NO2转化后测量值的修正值123NO ( X 1-6)NO2 ( X 1-6)NO2-NO转化率(％)检定证书内页推荐格式序号检定工程检定结果1外观及功能性检查2电气平安性能3分辨力4不值误差NONO2CO25重复性NO NO2 CO26稳定性NO NO2 CO27响应时间NO NO2 CO28NO2-NO转化率检定结果通知书内页推荐格式序号检定工程检定结果1外观及功能性检查2电气平安性能3显示分辨力4不值误差NONO2CO25重复性NO NO2 CO26稳定性NO NO2 CO27响应时间NO NO2 CO28NO2-NO转化率不合格工程：______________________________。
