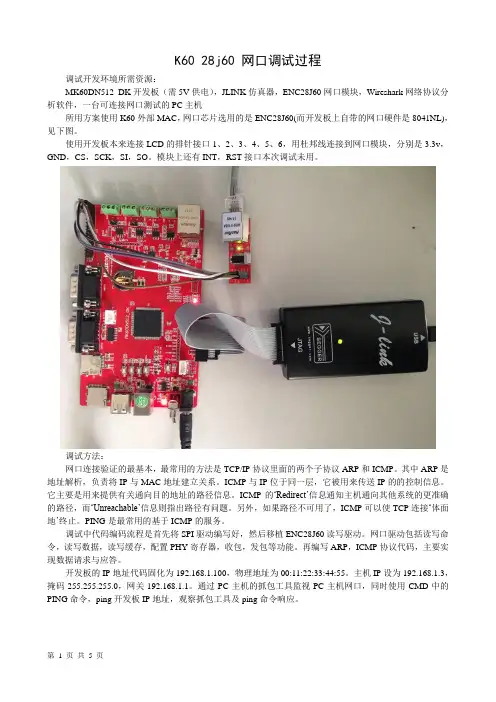

第 1 页 共 5 页 K60 28j60 网口调试过程
调试开发环境所需资源：
MK60DN512_DK开发板（需5V供电），JLINK仿真器，ENC28J60网口模块，Wireshark网络协议分析软件，一台可连接网口测试的PC主机
所用方案使用K60外部MAC，网口芯片选用的是ENC28J60(而开发板上自带的网口硬件是8041NL)，见下图。
使用开发板本来连接LCD的排针接口1、2、3、4、5、6，用杜邦线连接到网口模块，分别是3.3v，GND，CS，SCK，SI，SO。模块上还有INT，RST接口本次调试未用。
调试方法：
网口连接验证的最基本，最常用的方法是TCP/IP协议里面的两个子协议ARP和ICMP。其中ARP是地址解析，负责将IP与MAC地址建立关系。ICMP与IP位于同一层，它被用来传送IP的的控制信息。它主要是用来提供有关通向目的地址的路径信息。ICMP的‘Redirect’信息通知主机通向其他系统的更准确的路径，而‘Unreachable’信息则指出路径有问题。另外，如果路径不可用了，ICMP可以使TCP连接‘体面地’终止。PING是最常用的基于ICMP的服务。

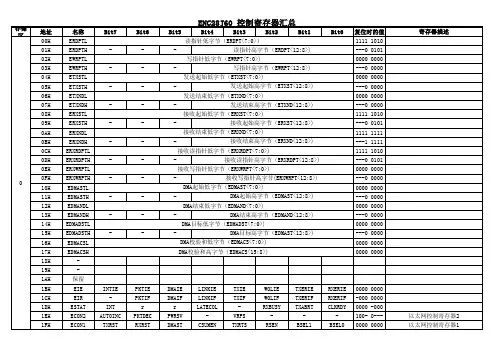

调试中代码编码流程是首先将SPI驱动编写好，然后移植ENC28J60读写驱动。网口驱动包括读写命令，读写数据，读写缓存，配置PHY寄存器，收包，发包等功能。再编写ARP，ICMP协议代码，主要实现数据请求与应答。
开发板的IP地址代码固化为192.168.1.100，物理地址为00:11:22:33:44:55。主机IP设为192.168.1.3，掩码255.255.255.0，网关192.168.1.1。通过PC主机的抓包工具监视PC主机网口，同时使用CMD中的PING命令，ping开发板IP地址，观察抓包工具及ping命令响应。 第 2 页 共 5 页
下图是网络协议分析软件抓包的截图，可以看到先有ARP地址解析命令由PC主机广播发出，寻找目标地址，然后开发板收到数据包响应主机，并将自己的物理地址告诉主机。然后主机192.168.1.3向目标地址192.168.1.100发出4个ICMP协议的请求，并得到了来自开发板的回应。
1． 网络芯片比较
目前使用的网络芯片一般有以下几种：DP83848、DM9000、enc28j60、RLD8019、w5100
网卡工作在osi的最后两层，物理层(PHY)和数据链路层(MAC)。
物理层定义了数据传送与接收所需要的电与光信号、线路状态、时钟基准、数据编码和电路等，并向数据链路层设备提供标准接口。物理层的芯片称之为PHY。
数据链路层则提供寻址机构、数据帧的构建、数据差错检查、传送控制、向网络层提供标准的数据接口等功能。以太网卡中数据链路层的芯片称之为MAC控制器。
1．DP83848:物理层(PHY),跟MII接口。
2. DM9000:物理层(PHY)和数据链路层(MAC)(10/100M)。跟8/16/32总线接口
3. enc28j60:MAC+PHY（10M Base T）。spi接口
4. w5100:硬件TCP/IP协议栈+MAC+PHY(10/100M Base T)。并行总线接口
5. RLD8019：和w5100类似，比较老。
举个例子：
W5100里面用硬件逻辑电路实现了TCP/IP的协议栈结构，不需要向ENC28J60这样的网络控制器那样还需要一个资源较大的MCU跑软件协议栈。你直接把W5100当外部RAM使用，MCU初始化一下I/O，寄存器等就能使用了。
2． TCP/IP协议族的四个层次
网络协议通常分不同层次进行开发，每一层分别负责不同的通信功能。一个协议族，比如TCP/IP，是一组不同层次上的多个协议的组合。TCP/IP通常被认为是一个四层协议系统，如下图所示：
每一层负责不同的功能：
1) 链路层，有时也称作数据链路层或网络接口层，通常包括操作系统中的设备驱动程序和计算机中对应的网络接口卡。它们一起处理与电缆（或其他任何传输媒介）的物理接口细节。
2) 网络层，有时也称作互联网层，处理分组在网络中的活动，例如分组的选路。在TCP/IP协议族中，网络层协议包括I P协议（网际协议），ICMP协议（Internet互联网控制报文协议），以及IGMP协议（Internet组管理协议）。

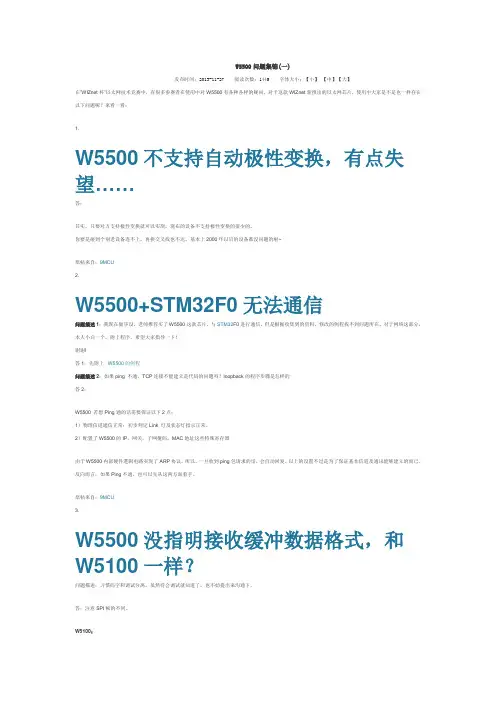

W5500问题集锦(一)
发布时间：2013-11-27 阅读次数：1445 字体大小: 【小】 【中】【大】
在”WIZnet杯”以太网技术竞赛中，有很多参赛者在使用中对W5500有各种各样的疑问，对于这款WIZnet新推出的以太网芯片，使用中大家是不是也一样存在以下问题呢？来看一看：
1.
W5500不支持自动极性变换，有点失望……
答：
其实，只要对方支持极性变换就可以实现，现在的设备不支持极性变换的很少的。
你要是碰到个别老设备连不上，再换交叉线也不迟。基本上2000年以后的设备都没问题的啦~
原帖来自：9MCU
2.
W5500+STM32F0无法通信
问题描述1：我现在做毕设，老师推荐买了W5500这款芯片，与STM32F0进行通信。但是根据收集到的资料，修改的例程找不到问题所在。对于网络这部分，本人小白一个，附上程序，希望大家指导一下！
谢谢!
答1：先附上 W5500的例程
问题描述2：如果ping 不通，TCP连接不能建立是代码的问题吗？loopback的程序步骤是怎样的
答2：
W5500 若想Ping通的话需要保证以下2点：
1）物理信道通信正常：初步判定Link 灯及状态灯指示正常。
2）配置了W5500的IP，网关，子网掩码，MAC地址这些特殊寄存器
由于W5500内部硬件逻辑电路实现了ARP协议。所以，一旦收到ping包请求的话，会自动回复。以上的设置不过是为了保证基本信道及通讯能够建立的而已。
反向而言，如果Ping不通，也可以先从这两方面着手。
原帖来自：9MCU
3.
W5500没指明接收缓冲数据格式，和W5100一样？
问题描述：习惯码字和调试分离，虽然待会调试就知道了，也不妨提出来沟通下。
答：注意SPI帧的不同。
W5100：
W5500：
原帖来自：9MCU
4.
关于w5500程序的几个问题
