PET1000多功能电子式互感器校验仪使用说明书 1
本手册是北京博电新力电气股份有限公司的出版物。任何形式的复制均需征得北京博电新力电气股份有限公司的同意。 本手册只代表出版时的技术动态。手册中的产品信息、说明以及所有技术数据均不具有合同约束力。博电新力电气股份有限公司保留随时对技术、配置进行修改而不另行通知的权利。博电新力电气股份有限公司对本手册中可能发生的错误不承担责任。 PET1000多功能电子式互感器校验仪使用说明书 2 目 录
注意事项 ........................................................................................................................................... 4
1. 产品概述 ................................................................................................................................... 6
1.1. 产品功能和特点 ....................................................................................................... 6
1.2. 系统配置 ................................................................................................................... 8
1.3. 面板说明 ................................................................................................................... 9
ev1000变频器的说明书
EV1000系列通用变频器、用户手册:
优异的控制性能
磁通质量PWM调制
电机参数自整定（静止与旋转）
调速范围达1:100（EV10000为1:50）
启动转矩0.50Hz时180%额定转矩（EV1000、1Hz时150%）
转矩自动提升与手动提升功能可、
多种行业专用功能
PI过程闭环，多段速，简易PLC，纺织摆频
定长控制，运行时间累计功能
特长加减速时间功能
优良的环境适应能力
专业“瞬间不停”算法，对应电网晃电
自动限流技术、自动频率调节技术，应对负载突变
所有单板进行“三防漆”防护，提高变频器防湿、防尘和油污能力
独立风道设计，提高抗粉尘环境
直流风扇，全面降低变频器噪声
丰富的标准配置
内置脉冲编码器接口
RS232/RS485标准通信接口，支持MODBUS协议 EV1000全系列标配制动单元，EV2000、11KW一下配制动单元
规格与型号
EV1000型号：EV1000-2S0004G、2S0007G、2S0015G、2S0022G、4T0007G、4T0015G、4T0022G、2D0037G/37P、2D0055G/55P
适配电机(KW):0.4、0.75、1.5、2.2、0.75、1.5、2.2、3.7、5.5
输出规格、额定容量(KVA)：1.0、1.5、3.0、4.0、1.5、3.0、4.0、5.9、8.9
额定输出电流(A)：2.5、4.0、7.5、10.0、2.3、3.7、5.0、8.8、13.0
输出频率(Hz):0-650
过载能力150%额定负载1分钟；180%额定负载1秒G型：150%额定负载1分钟；180%额定负载3秒
P型：120%额定负载1分钟
输入电源、相数、电压、频率、单相，200/240V；、50/60Hz、三相，380/340V；50/60Hz
允许电压波动-15%、-、+10%
允许频率波动±5
EV2000(55P及以下)系列
ES10系列电动机保护器
使用说明书
江阴市东歌电气技术有限公司
江阴市东歌电气技术有限公司
1
目 录
1.产品简介 „„„„„„„„„„„„„„„„„„ 2
1.1概述 „„„„„„„„„„„„„„„„„„„2
1.2主要性能 „„„„„„„„„„„„„„„„„2
1.3引用标准 „„„„„„„„„„„„„„„„„2
2.保护器订购选型说明 „„„„„„„„„„„„ 3
3.保护器面板及接线端子说明 „„„„„„„„„4
3.1保护器正面布置 „„„„„„„„„„„„„„4
3.2 保护器的端子功能 „„„„„„„„„„„„„„5
4.ES102编程器功能说明 „„„„„„„„„„„„6
4.1指示灯功能 „„„„„„„„„„„„„„„„7
4.2 ES102按键功能 „„„„„„„„„„„„„„7
4.3 参数设定和查询 „„„„„„„„„„„„„„7
4.4故障代码的含义 „„„„„„„„„„„„„„19
4.5 符号对照表 „„„„„„„„„„„„„„„„20
5.典型应用接线图 „„„„„„„„„„„„„„„21
江阴市东歌电气技术有限公司
2 1.产品简介
1.1概述
ES10系列电动机保护器对电动机的过载、欠载、缺相不平衡、堵转、过热、欠压、过压、接地或漏电等故障引起对电动机的危害给予以系统保护，可实现多种操作控制功能，同时具有测量、自我诊断、维护管理、现场总线通讯等功能。
1.2 主要性能
额定工作电压：AC220V/AC380V，消耗功能15W。
电机工作电压：AC380V、660V，50Hz。
额定电流：2A(0.5A～2A)；5A(1A～5A)；6.3A(1.6A～6.3A)；25A(6.3A～25A)；100A(25A～100A)；250A(63A～250A)。
继电器输出：输出使用继电器隔离，继电器触点额定负载容量
a) 阻性负载：AC220V(250V)、5A、COSΦ=1，DC24V(30V)、5A。

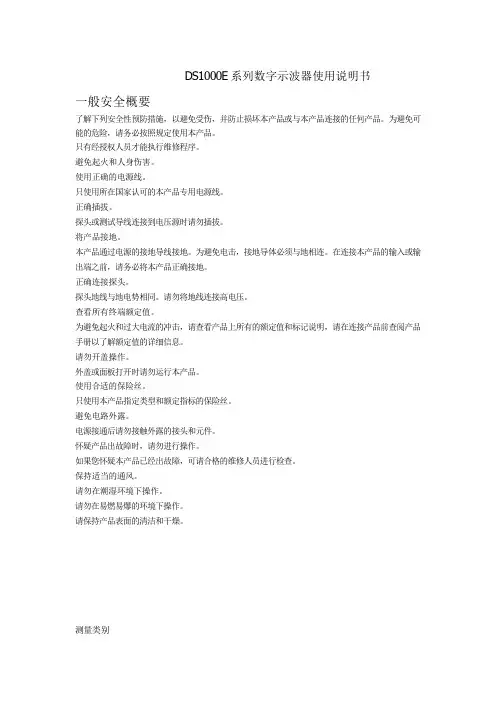

DS1000E系列数字示波器使用说明书
一般安全概要
了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品。为避免可能的危险，请务必按照规定使用本产品。
只有经授权人员才能执行维修程序。
避免起火和人身伤害。
使用正确的电源线。
只使用所在国家认可的本产品专用电源线。
正确插拔。
探头或测试导线连接到电压源时请勿插拔。
将产品接地。
本产品通过电源的接地导线接地。为避免电击，接地导体必须与地相连。在连接本产品的输入或输出端之前，请务必将本产品正确接地。
正确连接探头。
探头地线与地电势相同。请勿将地线连接高电压。
查看所有终端额定值。
为避免起火和过大电流的冲击，请查看产品上所有的额定值和标记说明，请在连接产品前查阅产品手册以了解额定值的详细信息。
请勿开盖操作。
外盖或面板打开时请勿运行本产品。
使用合适的保险丝。
只使用本产品指定类型和额定指标的保险丝。
避免电路外露。
电源接通后请勿接触外露的接头和元件。
怀疑产品出故障时，请勿进行操作。
如果您怀疑本产品已经出故障，可请合格的维修人员进行检查。
保持适当的通风。
请勿在潮湿环境下操作。
请勿在易燃易爆的环境下操作。
请保持产品表面的清洁和干燥。
测量类别 DS1000E, DS1000D 系列数字示波器可在测量类别 I 下进行测量。
测量类别定义
测量类别 I 是在没有直接连接到主电源的电路上进行测量的。例如，对没有从主电源引出的电路，或者虽然从市电引出，但经过了特殊保护（内部）的电路进行测量。在后一种情况下，瞬间应力会发生变化。因此，用户应了解设备的瞬间承受能力。
警告
IEC 测量类别。在 IEC 类别 I 安装条件下，可以将 HI 和 LO 输入终端连接到其线电压最大值为 300Vrms 的电路接线端。为避免电击的危险，请不要将输入端连接到线电压超过 300 Vrms 的电路。
瞬间过电压在与主电源隔离的电路中存在。DS1000E, DS1000D 系列数字示波器的设计可安全地承受偶发的最大 1000Vpk 的瞬间过电压。请不要使用本设备在瞬间过电压超过这个值的电路中测量。
