建筑防爆泄压面积计算书

长径之比不大3：消防高频难点之泄压面积计算

爆炸危险性建筑的构造防爆中，泄压面积计算是个重点内容。

主要是记住：

①长径比的概念，自己必须动手算上几道题。不得大于3，否则就要切割成两部分再计算。

②C的取值一般题中会给出几个，要会选择即可，那个表格记起来比较难，没啥规律，不建议背诵

③2/3次方的计算，考试时允许带计算器，再就是题目中一般也会给出。

一、泄压

（一）泄压面积计算

爆炸能够在瞬间释放出大量气体和热量，使室内形成很高的压力，为了防止建筑物的承重构件因强大的爆炸力遭到破坏，将一定面积的建筑构、配件做成薄弱泄压设施，其面积称为泄压面积。泄压面积宜按式（2—8—1）计算，但当厂房的长径比大于3时，宜将该建筑划分为长径比小于等于3的多个计算段，各计算段中的公共截面不得作为泄压面积。

A=10CV2/3（2-8-1）

式中：A——泄压面积（㎡）

V——厂房的容积（m³）

C——泄压比（㎡/m³），其值可按表2-8-1选取。

表2-8-1 厂房内爆炸性危险物质的类别与泄压比规定值（此表略，无需背记）

注：1 长径比为建筑平面几何外形尺寸中的最长尺寸与其横截面周长的积和4.0倍的该建筑横截面积之比。

2 K尘是指粉尘爆炸指数。

例题： 已知：厂房跨度（W）12.0m，长度（L）

36.0m，平均高度（H）6.5m

解答：

1）查表2-8-1 得C=0.110 【此数值一般考试时会给出】

2）计算厂房的长径比：

36.0×（12.0+6.5）×2/（4×12.0×6.5）

=1332/312=4.3＞3

3）以上计算结果不满足本条文的要求，因此将该厂房分为两段再进行长径比计算（也可视情况分成多个计算段）：

18.0×（12.0+6.5）×2/（4×12.0×6.5）

=666/312=2.1＜3（满足长径比要求）

4）计算每段厂房的容积：

V=18.0×12.0×6.5=1404（m³）

5）代入公式（2-8-1）：

设备名称单元号备注设备参数Vessel ID: 容积'Vol (m3)=1020.48M2最大承压'Pred (bar)=0.1150.10粉尘性质名称803-5 mJ7.6510所需泄爆面积Vent Area (M2) =0.36m2External Effects喷射火焰长度Flame Jet Length:1 Vent单个泄放口21.53m2 Vents*2个泄放口12.92m燃爆火球大小FireBallFireball Vol火球体积100.00m3Fireball Width火球宽度4.63m外部形成的最大爆炸压力Pmax, External外部最大压力0.03barDistance to Pmax最大压力区4.31mVent Size Equation - NFPA 2002 for L/D <2:A =0.36m2Incremental Area for L/D > 2DA = 1.56 Av[1/Pred - 1/Pmax]0.65log(L/D - 1)DA = 0.00m2Atotal =0.36m2EXTERNAL EFFECTSFlame Jet Length, MMax. Ext. Press.Pmax = 0.2Pred (A0.1)( V0.18)1 Vent, Lf = 10V0.3 =22Dist to Max PressRs = 0.2Lf (horizontally)2 Vents*, Lf=6V0.3 =13Pmax, bar =0.0320.47psi *well separated ventsRs (m) =4.3(1 Vent)Fireball SizeVf = 10VPr = Pmaxa(Rs/ r)r (m)Pr (bar)psigFireball Vol = 100m37.30.0190.28Fireball Width = 5m10.30.0140.2013.30.0100.1516.30.0090.12INPUT 输入数据长径比L/D=防爆启动压力'Pstat (bar)=备注Existing Area =KSt, bar-m/secPmax(bar)MIE = MIT, C =

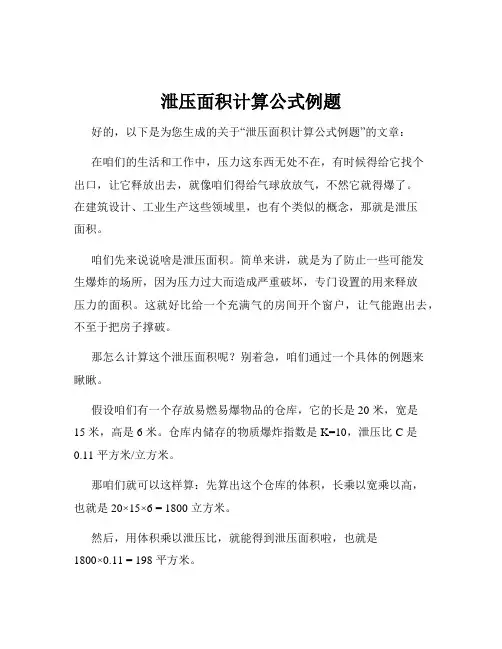

泄压面积计算公式例题

好的，以下是为您生成的关于“泄压面积计算公式例题”的文章：

在咱们的生活和工作中，压力这东西无处不在，有时候得给它找个出口，让它释放出去，就像咱们得给气球放放气，不然它就得爆了。在建筑设计、工业生产这些领域里，也有个类似的概念，那就是泄压面积。

咱们先来说说啥是泄压面积。简单来讲，就是为了防止一些可能发生爆炸的场所，因为压力过大而造成严重破坏，专门设置的用来释放压力的面积。这就好比给一个充满气的房间开个窗户，让气能跑出去，不至于把房子撑破。

那怎么计算这个泄压面积呢？别着急，咱们通过一个具体的例题来瞅瞅。

假设咱们有一个存放易燃易爆物品的仓库，它的长是 20 米，宽是

15 米，高是 6 米。仓库内储存的物质爆炸指数是 K=10，泄压比 C 是

0.11 平方米/立方米。

那咱们就可以这样算：先算出这个仓库的体积，长乘以宽乘以高，也就是 20×15×6 = 1800 立方米。

然后，用体积乘以泄压比，就能得到泄压面积啦，也就是

1800×0.11 = 198 平方米。 您看，这计算是不是也没那么难？

不过，在实际运用中，可没这么简单。就说我之前参与过的一个工厂改造项目吧。那个工厂的车间也需要重新计算泄压面积，我们的团队在现场测量的时候，那真是小心翼翼，尺子都不知道拉了多少回，就怕数据有一点点偏差。

而且，这周围的环境也很复杂，有各种管道、柱子啥的，都得考虑进去，不能简单地按照公式套。我们在那讨论了好久，每个人都提出自己的想法和建议，那场面，可比在教室里做例题热闹多了。

最后，经过我们反复的计算和论证，终于确定了合适的泄压面积，也给工厂提出了合理的改造方案。

回到咱们这个例题，要是条件变一变，比如仓库的形状不规则，或者储存的物质不一样，泄压比也会跟着变化，那计算方法还是一样的，只不过数据得重新确定。

所以啊，掌握这个泄压面积的计算公式很重要，但更重要的是要结合实际情况，灵活运用。不能死搬硬套，得根据具体的场景来调整。

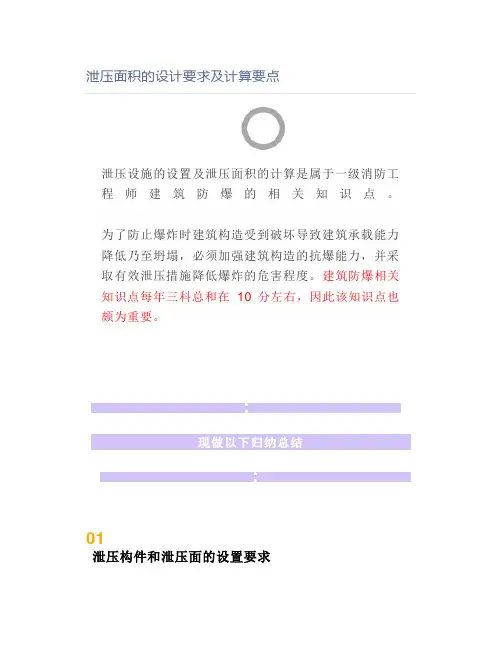

泄压面积的设计要求及计算要点

泄压设施的设置及泄压面积的计算是属于一级消防工程师建筑防爆的相关知识点。

为了防止爆炸时建筑构造受到破坏导致建筑承载能力降低乃至坍塌，必须加强建筑构造的抗爆能力，并采取有效泄压措施降低爆炸的危害程度。建筑防爆相关知识点每年三科总和在10分左右，因此该知识点也颇为重要。

现做以下归纳总结

01

泄压构件和泄压面的设置要求

（1）泄压设施的材质宜采用轻质屋面板、轻质墙体和易于泄压的门窗，应采用安全玻璃等在爆炸时不产生尖锐碎片的材料。

（2）泄压轻质外墙采用有保温层、无保温层两种形式。

（3）作为泄压设施的轻质屋面板和轻质墙体的单位质量不宜超过60kg/㎡。

（4）散发较空气轻的可燃气体、可燃蒸气的甲类厂房（库房）宜采用全部或局部轻质屋面板作为泄压设施。

（5）泄压面的设置应避开人员集中的场所和主要交通道路，并宜靠近容易发生爆炸的部位。

（6）当采用活动板、窗户、门或其他铰链装置作为泄压设施时，必须注意防止打开的泄压孔由于在爆炸正压冲击波之后出现负压而关闭。

（7）爆炸泄压孔不能受到其他物体的阻碍，也不允许冰、雪妨碍泄压孔和泄压窗的开启，需要经常检查和维护。当起爆点能确定时，泄压孔应设在距起爆点尽可能近的地方。

（8）对于北方和西北寒冷地区，由于冰冻期长，积雪易增加屋面上泄压面的单位面积荷载，使其产生较大重力，从而使泄压受到影响，所以应采取适当措施防止积雪和冰冻。

02

泄压面积的计算

泄压面积计算要先判定长径比值，再套用公式，具体流程参考如下：

【注】

（1）长径比=建筑平面几何外形尺寸中的最长尺寸与其横截面周长的积÷4.0倍的建筑横截面积。看到泄压面积计算一定先判定长径比，再套用公式。

（2）公式中的“V”是每段的建筑体积，不是建筑面积。

（3）若分段，“A”表示每段的泄压面积，不是总的泄压面积。

（4）公共截面不得作为泄压面积。 （5）长径比过大的空间，会因爆炸压力在传递过程中不断叠加而产生较高的压力。以粉尘为例，如空间过长，则在爆炸后期，未燃烧的粉尘—空气混合物受到压缩，初始压力上升，燃气泄放流动会产生紊流，使燃速增大，产生较高的爆炸压力。因此，有可燃气体或可燃粉尘爆炸危险性的建筑物的长径比要避免过大，以防止爆炸时产生较大超压，保证所设计的泄压面积能有效作用。
