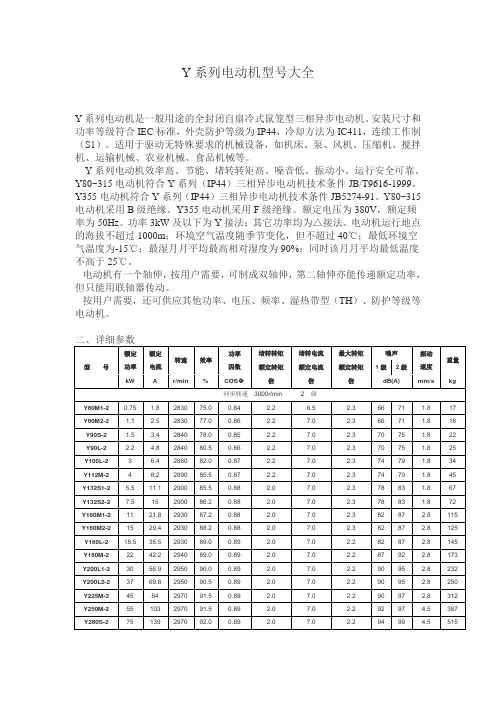

Y系列电动机型号大全Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。

按用户需要，还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。

齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5³模数)比如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch （CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表示轮齿的大小。

280
76
4.5
32

280
13.9
480
14.0

1040

1
2
23
24
3
4

.

21
22

17.
5
200

14.
4

4

说明: 1另外配做:槽楔100个,
2槽底垫条48个,中间垫条48,
槽楔垫条48长为390
3线圈引接线做长点,便于接线
4 线圈结构：（多胶云母）热模压

YB2 400-2 电机定子线圈数据
电机型号:YB2 400-2 电压 : 10000V 功率: 280KW
电流: 20.4 A 定子铁芯长: 350 mm 定子内径: φ365 mm
定子槽数: 48 线圈节距: Y=1-17 角度
扁铜线型号:SBEMB-6/155 铜线规格:1.80×3.80 匝数排列:双排串接
线圈匝数: 24匝 线圈总长:1040 mm 线圈直线长: 480 mm
线圈结构: 1根串绕 线圈重量: kg 槽宽: 14.0 槽深:76
电机制造商:南阳防爆电机 日期: 2017.6.30 电话13519210446
线圈结构尺寸 . 定子槽尺寸

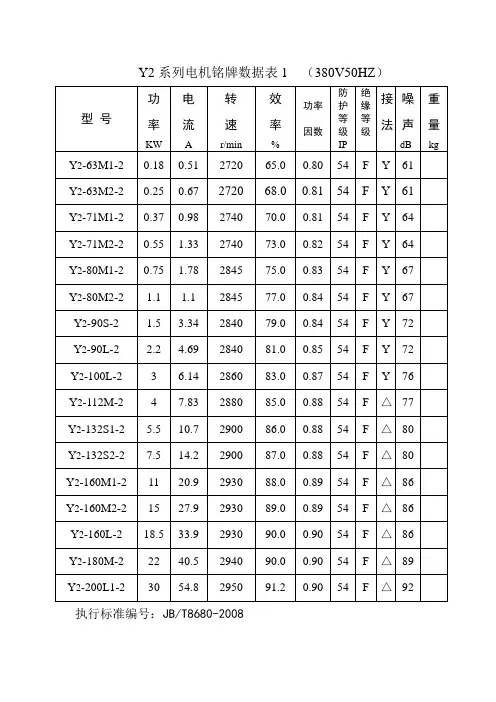

Y2系列电机铭牌数据表1 （380V50HZ）型号功率KW电流A转速r/min效率%功率因数防护等级IP绝缘等级接法噪声dB重量kgY2-63M1-20.180.51 2720 65.0 0.80 54 F Y 61 Y2-63M2-20.250.67 2720 68.0 0.81 54 F Y 61 Y2-71M1-20.37 0.98 2740 70.0 0.81 54 F Y 64 Y2-71M2-20.55 1.33 2740 73.0 0.82 54 F Y 64 Y2-80M1-2 0.75 1.78 2845 75.0 0.83 54 F Y 67 Y2-80M2-2 1.1 1.1 2845 77.0 0.84 54 F Y 67 Y2-90S-2 1.5 3.34 2840 79.0 0.84 54 F Y 72 Y2-90L-2 2.2 4.69 2840 81.0 0.85 54 F Y 72 Y2-100L-2 3 6.14 2860 83.0 0.87 54 F Y 76 Y2-112M-2 4 7.83 2880 85.0 0.88 54 F △77 Y2-132S1-2 5.5 10.7 2900 86.0 0.88 54 F △80 Y2-132S2-2 7.5 14.2 2900 87.0 0.88 54 F △80 Y2-160M1-2 11 20.9 2930 88.0 0.89 54 F △86 Y2-160M2-2 15 27.9 2930 89.0 0.89 54 F △86 Y2-160L-2 18.5 33.9 2930 90.0 0.90 54 F △86 Y2-180M-2 22 40.5 2940 90.0 0.90 54 F △89 Y2-200L1-2 30 54.8 2950 91.2 0.90 54 F △92 执行标准编号：JB/T8680-2008Y2系列电机铭牌数据表2 （380V50HZ）型号功率KW电流A转速r/min效率%功率因数防护等级IP绝缘等级接法噪声dB重量kgY2-200L2-2 3766.6 2950 92.0 0.90 54 F △92 Y2-225M-24581.0 2960 92.3 0.90 54 F △92 Y2-250M -255 99.6 2965 92.5 0.90 54 F △93 Y2-280S-275 133.3 2970 93.0 0.90 54 F △94 Y2-280M-2 90 158.2 2970 93.8 0.91 54 F △94 Y2-315S-2 110 195.1 2975 94.0 0.91 54 F △96 Y2-315M-2 132 231.6 2975 94.5 0.91 54 F △96 Y2-315L1-2 160 279.6 2975 94.6 0.92 54 F △99 Y2-315L2-2 200 347.7 2975 94.8 0.92 54 F △99 Y2-355M-2 250 429.4 2980 95.3 0.92 54 F △103 Y2-355L-2 315 538.9 2980 95.6 0.92 54 F △103 Y2-63M1-4 0.12 0.43 1310 57.0 0.72 54 F Y 52 Y2-63M2-4 0.18 0.61 1310 60.0 0.73 54 F Y 52 Y2-71M1-4 0.25 0.76 1330 65.0 0.74 54 F Y 55 Y2-71M2-4 0.37 1.07 1330 67.0 0.75 54 F Y 55 Y2-80M1-4 0.55 1.54 1390 71.0 0.75 54 F Y 58 Y2-80M2-4 0.75 1.99 1390 73.0 0.76 54 F Y 58 执行标准编号：JB/T8680-2008Y2系列电机铭牌数据表3 （380V50HZ）型号功率KW电流A转速r/min效率%功率因数防护等级IP绝缘等级接法噪声dB重量kgY2-90S-4 1.1 2.80 1390 75.0 0.77 54 F Y 61 Y2-90L-4 1.5 3.65 1390 78.0 0.79 54 F Y 61 Y2-100L1-4 2.2 5.05 1410 80.0 0.81 54 F Y 64 Y2-100L2-4 3 6.64 1410 82.0 0.82 54 F Y 64 Y2-112M-4 4 8.62 1440 84.0 0.82 54 F △65 Y2-132S-4 5.5 11.5 1440 85.0 0.83 54 F △71 Y2-132M-4 7.5 15.3 1440 87.0 0.84 54 F △71 Y2-160M-4 11 22.2 1460 88.0 0.84 54 F △75 Y2-160L-4 15 29.8 1460 89.0 0.89 54 F △75 Y2-180M-4 18.5 36.1 1470 90.5 0.86 54 F △76 Y2-180L-4 22 42.6 1470 91.0 0.86 54 F △76 Y2-200L-4 30 57.2 1470 92.0 0.86 54 F △79 Y2-225S-4 37 69.6 1475 92.5 0.87 54 F △81 Y2-225M-4 45 84.0 1475 92.8 0.87 54 F △81 Y2-250M-4 55 102.9 1480 93.0 0.87 54 F △83 Y2-280S-4 75 138.0 1480 93.8 0.87 54 F △86 Y2-280M-4 90 165.6 1480 94.2 0.87 54 F △86 执行标准编号：JB/T8680-2008Y2系列电机铭牌数据表4 （380V50HZ）型号功率KW电流A转速r/min效率%功率因数防护等级IP绝缘等级接法噪声dB重量kgY2-315S-4110200.2 148094.50.8854F△93 Y2-315M-4132239.1 148094.80.8854F△93 Y2-315L1-4160 288.0 1480 94.9 0.89 54 F △97 Y2-315L2-4200 358.9 1480 95.0 0.89 54 F △97 Y2-355M-4 250 437.5 1490 95.3 0.90 54 F △101 Y2-355L-4 315 547.4 1490 95.6 0.90 54 F △101 Y2-71M1-6 0.18 0.71 850 56.0 0.66 54 F Y 52 Y2-71M2-6 0.25 0.92 850 59.0 0.68 54 F Y 52 Y2-80M1-6 0.37 1.27 850 62.0 0.70 54 F Y 54 Y2-80M2-6 0.55 1.74 885 65.0 0.72 54 F Y 54 Y2-90S-6 0.75 2.23 910 69.0 0.72 54 F Y 57 Y2-90L-6 1.1 3.10 910 72.0 0.73 54 F Y 57 Y2-100L-6 1.5 3.89 920 76.0 0.75 54 F Y 61 Y2-112M-6 2.2 5.46 935 79.0 0.76 54 F Y 65 Y2-132S-6 3 7.1 960 81.0 0.76 54 F Y 69 Y2-132M1-6 4 9.3 960 82.0 0.76 54 F △69 Y2-132M2-6 5.5 12.3 96584.00.7754F△69执行标准编号：JB/T8680-2008型号功率KW电流A转速r/min效率%功率因数防护等级IP绝缘等级接法噪声dB重量kgY2-160M-67.516.7 970 86.0 0.77 54 F △73 Y2-160L-61123.6 97087.50.7854F△73 Y2-180L-615 30.7 970 89.0 0.81 54 F △73 Y2-200L1-618.5 37.7 980 90.0 0.81 54 F △76 Y2-200L2-6 22 44.1 980 90.0 0.83 54 F △76 Y2-225M-6 30 58.4 980 91.5 0.84 54 F △76 Y2-250M-6 37 70.4 980 92.0 0.86 54 F △78 Y2-280S-6 45 85.4 980 92.5 0.86 54 F △80 Y2-280M-6 55 103.3 980 92.8 0.86 54 F △80 Y2-315S-6 75 140.2 985 93.5 0.86 54 F △85 Y2-315M-6 90 167.0 985 93.8 0.86 54 F △85 Y2-315L1-6 110 202.3 985 94.0 0.86 54 F △85 Y2-315L2-6 132 242.3 985 94.2 0.87 54 F △85 Y2-355M1-6 160 287.9 990 94.5 0.88 54 F △92 Y2-355M2-6 200 358.4 990 94.7 0.88 54 F △92 Y2-355L-6 250 444.8 990 94.9 0.88 54 F △92 Y2-80M1-8 0.18 0.86 64551.00.6154F Y52执行标准编号：JB/T8680-2008型号功率KW电流A转速r/min效率%功率因数防护等级IP绝缘等级接法噪声dB重量kgY2-80M2-80.25 1.14 645 54.0 0.61 54 F Y 52 Y2-90S-80.37 1.47 67062.00.6154F Y56 Y2-90L-80.55 2.10 670 63.0 0.61 54 F Y 56 Y2-100L1-80.75 2.34 680 71.0 0.67 54 F Y 59 Y2-100L2-8 1.1 3.22 680 73.0 0.69 54 F Y 59 Y2-112M-8 1.5 4.41 690 75.0 0.69 54 F Y 61 Y2-132S-8 2.2 6.0 705 78.0 0.71 54 F Y 64 Y2-132M-8 3 7.6 705 79.0 0.73 54 F Y 64 Y2-160M1-8 4 10.0 720 81.0 0.73 54 F △68 Y2-160M2-8 5.5 13.3 720 83.0 0.74 54 F △68 Y2-160L-8 7.5 17.8 720 85.5 0.75 54 F △68 Y2-180L-8 11 24.9 730 87.5 0.76 54 F △70 Y2-200L-8 15 33.3 730 88.0 0.76 54 F △73 Y2-225S-8 18.5 40.1 730 90.0 0.76 54 F △73 Y2-225M-8 22 46.8 730 90.5 0.78 54 F △73 Y2-250M-8 30 63.0 735 91.0 0.79 54 F △75 Y2-280S-8 37 76.2 735 91.5 0.79 54 F △76 执行标准编号：JB/T8680-2008Y2系列电机铭牌数据表7 （380V50HZ）型号功率KW电流A转速r/min效率%功率因数防护等级IP绝缘等级接法噪声dB重量kgY2-280M-84592.5 73592.00.7954F△76 Y2-315S-855110.4 73592.80.8154F△82 Y2-315M-875 148.1 735 93.0 0.81 54 F △82 Y2-315L1-8 90 177.6 735 93.8 0.82 54 F △82 Y2-315L2-8 110 215.8 735 94.0 0.82 54 F △82 Y2-355M1-8 132 256.8 740 93.7 0.82 54 F △90 Y2-355M2-8 160 307.8 740 94.2 0.82 54 F △90 Y2-355L-8 200 383.0 740 94.5 0.83 54 F △90 Y2-315S-10 45 95.2 590 91.5 0.75 54 F △82 Y2-315M-10 55 116.7 590 92.0 0.75 54 F △82 Y2-315L1-10 75 156.3 590 92.5 0.76 54 F △82 Y2-315L2-10 90 187.2 590 93.0 0.77 54 F △82 Y2-355M1-10 110 224.7 590 93.2 0.78 54 F △90 Y2-355M2-10 132 270.0 590 93.5 0.78 54 F △90 Y2-355L-10 160 322.0 590 93.5 0.78 54 F △90执行标准编号：JB/T8680-2008。

佳木斯电机股份有限公司技术文件0EE.138.295-2016YBX4系列高效率隔爆型三相异步电动机产品样本（机座号80～355）2016-07-30发布2016-07-30实施佳木斯电机股份有限公司发布YBX4系列高效率隔爆型三相异步电动机产品样本(机座号80～355)1概述YBX4系列高效率隔爆型三相异步电动机是我公司自主开发设计的全封闭式高效率隔爆型三相异步电动机。

效率指标符合GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中1级电动机节能评价值的规定。

是目前全球范围内最高效率的三相异步电动机，也是三相异步电动机中的高端产品。

本系列电动机符合国家标准GB 3836.1《爆炸性环境第1部分：通用要求》和GB 3836.2《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定。

本系列电动机制成隔爆型，适用于爆炸性气体环境中机械设备的电力驱动。

防爆标志为ExdⅠMb，ExdIIAT（1-4） Gb，ExdIIBT（1-4）Gb，ExdIICT（1-4）Gb ，温度组别为T1、T2、T3、T4。

本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。

2产品特点YBX4系列电动机整体外观(见图1)。

图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右旋转满足用户不同出线方式的要求；b）机座号H160及以上电机，可以根据用户需要提供定子测温装置(可选PTC或PT100)、轴承测温装置(PT100)、加热器、不停机注排油装置；c) 机座号H225及以上电机，可根据用户需要提供底脚调整螺栓孔；d) 接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；e) 电动机采用热分级为155级(可选180级)绝缘系统，从而延长电机的使用寿命；f) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；g) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀型；TH为湿热带；WTH为户外湿热带；F1为户内防中等防腐型；F2为户内防强腐蚀型；WF1为户外防中等腐蚀型；WF2为户外防强腐蚀型；h）电动机机座底部安装有防爆呼吸排水阀(卧式安装方式时)；i)机座号80～180的2P、4 P、6 P、8P电机采用铸铜转子或者铜条转子，其它机座号电机采用铸铝转子；j) 电动机的高质量保证了高的运行可靠性；k)为了方便连接负载，在电动机轴伸端面均预留有C型中心孔(见表1)。
