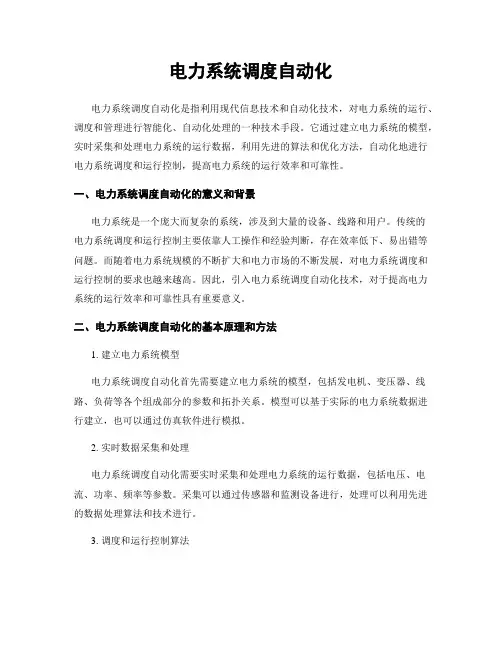

电力系统调度自动化电力系统调度自动化是指利用现代信息技术和自动化技术，对电力系统的运行、调度和管理进行智能化、自动化处理的一种技术手段。
它通过建立电力系统的模型，实时采集和处理电力系统的运行数据，利用先进的算法和优化方法，自动化地进行电力系统调度和运行控制，提高电力系统的运行效率和可靠性。
一、电力系统调度自动化的意义和背景电力系统是一个庞大而复杂的系统，涉及到大量的设备、线路和用户。
传统的电力系统调度和运行控制主要依靠人工操作和经验判断，存在效率低下、易出错等问题。
而随着电力系统规模的不断扩大和电力市场的不断发展，对电力系统调度和运行控制的要求也越来越高。
因此，引入电力系统调度自动化技术，对于提高电力系统的运行效率和可靠性具有重要意义。
二、电力系统调度自动化的基本原理和方法1. 建立电力系统模型电力系统调度自动化首先需要建立电力系统的模型，包括发电机、变压器、线路、负荷等各个组成部分的参数和拓扑关系。
模型可以基于实际的电力系统数据进行建立，也可以通过仿真软件进行模拟。
2. 实时数据采集和处理电力系统调度自动化需要实时采集和处理电力系统的运行数据，包括电压、电流、功率、频率等参数。
采集可以通过传感器和监测设备进行，处理可以利用先进的数据处理算法和技术进行。
3. 调度和运行控制算法电力系统调度自动化需要利用先进的算法和优化方法进行调度和运行控制。
常用的算法包括最优潮流算法、最优发电机组合算法、最优负荷分配算法等。
这些算法可以根据电力系统的实际情况进行调整和优化。
4. 自动化操作和控制电力系统调度自动化需要实现对电力系统的自动化操作和控制。
通过与电力系统的监控和控制系统进行连接，实现对发电机组、变压器、线路等设备的自动控制和调节。
三、电力系统调度自动化的应用和效果1. 提高电力系统的运行效率电力系统调度自动化可以通过优化调度和运行控制，提高电力系统的运行效率。
通过合理调度发电机组和负荷，最大限度地利用电力系统的资源，降低系统运行成本。
电力系统调度自动化系统是指用于对电网进行实时监视、运行控制和故障处理的一套系统。
它主要由以下几部分组成：1. 电网数据采集系统电网数据采集系统是整个调度自动化系统的底层基础，它负责采集和传输电网的各类数据。
这些数据包括电网的电压、电流、功率、频率等实时状态信息，以及设备的运行参数、故障信息等。
数据采集系统通常由远程终端单元（RTU）和传输网络组成，RTU负责在现场对数据进行采集和处理，而传输网络则负责将采集到的数据传输到上级系统中进行处理。
2. 调度自动化主站系统调度自动化主站系统是电力系统调度自动化系统的核心部分，它负责对采集到的实时数据进行监视、分析和决策。
主站系统通常由计算机、数据库、通信设备等组成，它可以对整个电网的运行状态进行实时监视，并可以根据需要进行相应的控制操作。
主站系统还可以通过与其他辅助系统的接口，进行故障处理、预测分析、计划调度等工作。
3. 运行控制与保护系统运行控制与保护系统是调度自动化系统的另一个重要组成部分，它主要负责对电网的运行状态进行实时控制和保护。
运行控制系统可以根据电网的实时数据，进行自动化的设备控制操作，调整电网的运行状态，保证电网的安全稳定运行。
保护系统负责在电网发生故障时，对故障进行快速的检测和隔离，保证电网的安全运行。
4. 调度自动化辅助系统除了上述几个主要组成部分外，调度自动化系统还包括一些辅助系统，用于实现一些特定的功能。
这些辅助系统包括电网模拟仿真系统、故障录波分析系统、远程通信系统等。
这些系统可以为电力系统的调度运行提供支持，提高系统运行效率和可靠性。
电力系统调度自动化系统是一个复杂的系统工程，它包括了多个不同的组成部分，这些部分相互协作，共同完成对电力系统的实时监视、运行控制和故障处理等工作。
这些系统的良好运行，对于保障电力系统的安全运行和提高电网运行效率具有重要意义。
电力系统调度自动化系统的组成是电力系统运行中不可或缺的重要部分，我们继续深入了解这些组成部分，以及它们如何共同发挥作用，保障电力系统的安全、稳定运行。
对调度自动化的认识及其基本框架的设计一、调度自动化系统的作用：随着微电子技术、计算机技术和通信技术的发展,综合自动化技术也得到迅速发展;近几年来,综合自动化已成为热门话题,引起了电力工业各部门的注意和重视,并成为当前我国电力工业推行技术进步的重点之一;之所以如此,是因为：1、随着我国电力工业和电力系统的发展,对变电站的安全、经济运行要求越来越高,实现变电站综合自动化,可提高电网的安全、经济运行水平,减少基建投资,并为推广变电站无人值班提供了手段；2、随着电网复杂程度的增加,各级调度中心要求更多的信息,以便及时掌握电网及变电站的运行情况；3、为提高变电站的可控性,要求采用更多的远方集中控制、集中操作和反事故措施等；4、利用现代计算机技术、通讯技术等,提供先进的技术装备,可改变传统的二次设备模式,实现信息共享,简化系统,减少电缆,减少占地面积；5、对变电站进行全面的技术改造;变电站综合自动化系统完全可以满足以上要求,因此,近几年得到了迅速的发展;那么,电网调度自动化系统与综合自动化系统的关系是什么呢综合自动化是相对于整个变电站的二次设备来说的,包括各种微机继电保护装置、自动重合闸装置、低频自动减负荷装置、备用电源自投装置、以及远动装置等,它们利用先进的计算机技术、现代电子技术、通信技术和信号处理技术,实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护,以及与调度通信等综合性的自动化系统,它集保护、测量、控制、调节、通信、调度于一体;相对而言,电网调度自动化是综合自动化的一部分,它只包括远动装置和调度主站系统,是用来监控整个电网运行状态的;为使调度人员统观全局,运筹全网,有效地指挥电网安全、稳定和经济运行,实现电网调度自动化已成为调度现代电网的重要手段,其作用主要有以下三个方面：1、对电网安全运行状态实现监控电网正常运行时,通过调度人员监视和控制电网的周波、电压、潮流、负荷与出力；主设备的位置状况及水、热能等方面的工况指标,使之符合规定,保证电能质量和用户计划用电、用水和用汽的要求;2、对电网运行实现经济调度在对电网实现安全监控的基础上,通过调度自动化的手段实现电网的经济调度,以达到降低损耗、节省能源,多发电、多供电的目的;3、对电网运行实现安全分析和事故处理导致电网发生故障或异常运行的因素非常复杂,且过程十分迅速,如不能及时预测、判断或处理不当,不但可能危及人身和设备安全,甚至会使电网瓦解崩溃,造成大面积停电,给国民经济带来严重损失;为此,必须增强调度自动化手段,实现电网运行的安全分析,提供事故处理对策和相应的监控手段,防止事故发生以便及时处理事故,避免或减少事故造成的重大损失;二、调度自动化的基本内容：现代电网调度自动化所设计的内容范围很广,其基本内容如下：1、运行监视调度中心为了掌握电网正常运行工况、异常及事故状态,为了安全、经济调度和控制提供依据,必须对电网实现以保证安全运行为中心的运行监视,所以称为安全监视;按部颁有关法规、规程的要求和调度的需求,主要内容为：网调、省调要监视电网的频率、电压、潮流、发电与负荷容量、电量、水情河水位等参数；监视断路器、隔离开关、带负荷调压变压器调压分接头以及发电机组等设备的自动调节装置的工作位置状态,主要保护河岸全自动装置的动作状态等信息;地、县调和集控站运行监视的内容相对少一些,但对于大型的地调,所需的信息量仍然较多;运行监视的内容通过屏幕显示、动态调度模拟屏、打印、拷贝、记录及绘图等多种手段完成;2、经济调度电网经济调度的任务是在满足运行安全和供电质量要求的条件下,尽可能提高电网运行的经济性,合理地利用现有能源和设备,以最少的燃料消耗或费用、成本,保证安全发供电;因此,网调和省调要在按规定保证电网的频率和电压质量的前提下,使发电煤耗、水耗及网损最小,即发电成本最低,同时又能保证一定的备用容量,因而网调和省调要进行负荷预测,实现经济负荷与最佳负荷分配,制定发电机华语负荷曲线提供依据；实现水库经济调度与最优潮流分配,为在最佳水能水量综合利用的条件下,使水耗与网损最小;对于地调,则以实现负荷管理及其经济分配为基本内容,还要定时进行电压水平和无功功率分配的优化运算,用以提高电压质量、降低网损,在尖峰负荷时要平衡馈线负荷以降低线损,在有条件的地区电网内,还要实现降压变压器的经济运行,以实现小型梯级水电厂的经济运行等内容;经济调度的各种内容,需要同运行监视、自动控制、安全分析密切结合才能付诸实施;3、安全分析进行安全分析是对电网在正常和异常运行的状态进行分析及对事故发生前的状态预测和事故发生后的状态分析,是保证电网安全稳定运行的重要内容;当电网发生事故后,在实现事故顺序记录、事故追忆等功能的基础上,通过分析,跟踪事故的发展、参数的变化,保护和自动装置及断路器的动作情况,从而提出事故处理的对策,以达到缩短事故处理时间,防止事故扩大的目的;在地区电网发生事故时,还可以通过对配电网的故障分析和实现在线预操作,及时处理事故,改善地区电网的安全运行水平;此外,通过调度员的培训模拟,进行事故预想与事故演习,有效地提高调度人员运用调度自动化系统处理事故的临战能力;4、自动控制电网调度自动控制是在运行监视的基础上,对电网的安全与经济运行实施调节或控制;控制信号自上而下发送给厂、所或下级调度;这类控制范围很广,但主要是对断路器及其它发送发变电设备,例如,发电机、调相机、带负荷调压变压器、电力补偿设备等,通过调度人员实现遥控、遥调或自动实现相应的闭环控制或调节;上述电网调度自动化基本内容是紧密相关的,不论哪一级调度中心都必须以实现电网的全面运行监视为前提,根据各自的特点和需要,积极充实完善,以达到实现电网调度自动化的目的;三、电网调度自动化的基本功能：1、数据采集与安全监控SCADA它主要包括：通过远动系统实现数据采集；通过计算机系统实现数据处理与存储；通过人机联系系统中的屏幕显示CRT与动态调度模拟屏,对电网的运行工况实现在线监视,并具有打印制表、越限报警、模拟量记录、事件顺序记录、事故追忆、画面拷贝、系统自检及远动通道质量监测功能;在实现监视的基础上,通过计算机、远动与人机联系系统,对断路器、发电机组与调相机组、带负荷调压变压器、补偿设施等实现遥控与遥调,以及发送时钟等指令;2、自动发电控制AGC和经济调度控制EDC它们是对电网安全经济运行实现闭环控制的重要功能;在对电网频率调整的同时,实现经济调度控制,直接控制到各调频电厂,并计入线损修正,实现对互联电网联络线净功率频率偏移控制；对于非调频厂,则按日负荷曲线运行；对于有条件的电厂还应实现自动电压和无功功率控制AVC;3、安全分析与对策SA在实现网络结构分析和状态估计的条件下进行的实时潮流计算和安全状态分析;四、电网调度自动化系统的基本组成电网调度自动化系统由调度主站调度中心、厂站端、通信三大部分组成,但按其功能可分为：1、数据与信息的采集系统：前置机、远动终端、调制解调器、变送器;2、数据与信息的处理系统：主控计算机、外存储器、输入输出设备、计算机信道接口;3、数据与信息的传输系统：主站与厂站通信：有线、载波、光纤、短波、微波及卫星地面站;主站与主站通信：有线、光纤、微波及卫星地面站;4、人机联系系统：彩色屏幕显示器、打印机、拷贝机、记录仪表、绘图机、调度模拟屏、调度台;5、监控对象的相关系统：发电机组的成组自动操作与功率自动调节装置、机炉协调控制器、带负荷调压变压器分接头、电压与电流互感器、断路器的控制与信号回路、继电保护与按全自动装置的出口信号回路;6、不停电电源系统：交—直流整流器、直—交流逆变器、配套的直流蓄电池组;7、安全环保系统：防雷与接地、防火与灭火、防电磁干扰与防静电干扰、防噪声与防震、空调与净化、防盗与防鼠;五、调度自动化系统结构及组成：1. 主/备前置通讯机通讯前置机负责数据采集、规约解释、数据处理以及接收并处理系统的控制命令;2. 主/备服务器服务器存放整个系统的实时数据、历史数据及应用数据,为主/备前置通讯机、调度员工作站、后台工作站提供数据库服务,充当应用服务器;服务器另外对各工作站的工作状态进行监控,管理计算机网络设备和SCADA系统终端设备如打印机、显示器、投影仪等,监控系统的任务进程,提供事件/事故报警,监视网络通讯等;3. WEB浏览服务器本系统中配置WEB服务器提供WEB主页实时画面公布;这种方式使得网上的工作站无需任何专用程序支持,使用Windows内置的IE浏览器即可浏览实时数据;4. 系统时钟同步GPS接收全球定位系统GPS的时间作为系统的标准时间和系统频率,完成系统的时钟统一;网络系统内时钟同步：GPS时钟通过主备数采机接入SCADA系统;系统以数采机时钟为标准时钟,采用系统提供的校时功能完成网络各节点间的时钟同步;数采机支持识别GPS 时钟故障,防止误接收,并能产生报警;与RTU时钟同步：通过数采机与RTU通讯的方式校时,完成主站系统与RTU时钟同步;5. Nport通讯服务器Nport Server又称多串口网络通讯服务器,支持TCP/IP协议,可直接挂接在网络上,相当于网络组中的一员,便于主/备前置机的切换;它完全替代了以往的通道控制板和串行通道板;并且,该设备支持多种编程语言,操作及其简便;基本框架(1)网络形式多种多样,如EtherNet、FDDI 或ATM 等都可使用; 2单网、双网、低速网、高速网可以任意方式进行组合;系统支持灵活的网络配置,可以是单低速网、单高速网,可以是低速和高速双网混用,也可以是双高速网; 3采取网络冗余热备份;系统正常运行时,两个网络上都传输有用数据,并且两个网络上的数据流量保持动态平衡;当一个网络工作不正常时,系统将自动地通过另一网络传输所有数据;当故障网络恢复正常时,双网络将自动恢复到流量的动态平衡状态;从严格意义上来说,此系统的网络切换实际上是网络传输功能的弹性伸缩,网络本身对系统是透明的,双网络并无主、备之分; 4支持标准的网络接口,可以方便地与其它系统如MIS 等进行互联; 5易于与上级或下级调度组成广域网,进行网络数据交换,支持远程调试;在数据库连接技术方面,SCADA 系统也采取相关措施,主要体现在如下四个方面： 1支持组态地将系统实时数据库按用户指定的周期或事件产生触发刷新用户指定的外部实时数据库; 2支持直接读写指定数据库记录的字段数据,并具备将该数据与该系统组态定义的变量对应连接的能力,这使得该系统可以通过数据库与其它任何支持数据访问的应用程序实时交换信息; 3通过标准SQL 语句完成外部数据库的一般维护操作,如建表、删除表、插入、修改和删除记录; 4通过后台 API 的方式,将电力自动化系统中的常用的数据库查询工作打包,用户无需编写有关SQL 语句,只要简单地提供符合常规应用习惯的参数即可完成复杂的历史数据库查询和浏览工作;4. 系统性能指标提升措施 1系统采取冗余容错结构：双网络、双服务器、双前置机及双通道的冗余容错模型系统实现双网络容错是真正的热备用,双网络正常运行时,主、备网络同时都传送有用系统数据,双网络上的数据流量保持动态的平衡; 系统采取双服务器方式,当系统配置了主备服务器后,每个客户端同时与两个服务器连接,并向两个服务器发送信息,服务器控制程序自动检测客户端与服务器的连接模式,以确保唯一的数据转发,或将有关信息转发到感兴趣的客户端;同时客户端也自动检测服务器的状态; 系统采取双前置机方式：①基于485 总线方式的双机切换；②基于NportServer 的双机切换；③用户自定义方式的双机切换; 系统采取双通道方式：①系统采取以通道的方式与RTU 等采集设备进行连接;②系统支持自动主备通道切换,不支持手动切换,并且是采用冷备用原理;当主通道在传输数据时,备用通道不采集数据;当系统检测到主通道连接出现故障或者误码率过高,则自动启动备用通道采集数据,并将停止主通道的采集,此时主通道的地位转变为备用通道,原备用通道变为主通道不能重新接管数据的采集工作,除非当前的主通道出现故障; 2系统采取的网络通讯结构①采用点对点通讯模型主动传输系统改变的实时数据;网络环境下,实时数据库数据项的改变有以下三种可能：从通道采集数据改变实时数据库；运行后台语言实时数据库；从网络其它节点传递来改变实时数据库; ②采用客户/服务器查询方式,在网络中传递历史数据和进行实时数据库状态恢复; 系统对历史数据采用客户/服务器方式,在实际应用中,如对SOE 的查询、对历史曲线的查询等操作中,一般是用户提交查询条件,由系统将有关查询条件变为连接的历史数据库能够接受的标准或非标准SQL 语句,提交给数据库服务器,从历史数据库中查询得到满足有关条件的查询结果集,数据库服务器将该结果集通过网络传递给查询的计算机,计算机运行系统根据接收到的查询结果,将它转变为用户容易理解的方式,如曲线、报表等显示出来; 系统利用网络协议实现方便的容错系统模型,在该模型中,运行系统采用总线方式或通过专门的切换装置与连接的RTU 或其它智能数据采集设备连接,当主系统出现故障或通道出现故障时,备用系统将自动或手动获得控制权,保证系统正常运行;如下图所示： 3实现网络构架的有效扩充①架设远程工作站正常情况下所有计算机都是通过各自所配置的10—100M 网卡连至集线器上,传输媒质选择的是8 芯双绞线,这样的组网如果在两座比较分散的建筑物之间线距 1.5km 以上,则信号的抗干扰能力、准确度、保密能力都会大为下降,对准确度、实时性要求较高的工作站来讲,也就是说必须架设能满足的远程工作站,以解决距离服务器较远部门和系统的连网问题; ②架设移动工作站移动工作站的性质和远程工作有相似之处,而且有可移动性,其架设更有必要性;系统的原始数据、通道及远端接口都进行定期测试,传统的测试方法是部分人员在现场测量数据、计算结果,后台人员电话核对显示值和测试值,这样在准确性、及时性方面会受到很大影响,如果携带移动工作站至现场,在测试时由移动站向后台服务器请求数据与所测数据核对,准确度可得到较好的保障,其灵活性、实时性也非人眼可比;从移动站直接观测后台数据的同时,可以通过RTU 的RS—232 接口观察输出数据,并能直接进行遥控、遥测实验; 管理人员外出时,如果携带移动工作站,只要拨号和中心站连接,就可以方便的查看电网信息,了解系统情况; ③实现远程维护在传统情况下,当客户的软硬件系统出现故障时,通常需要厂家技术人员到现场维护,这种维护方式实时性差、效率低,还会造成用户停机过长,可能造成很大损失;计算机远程维护系统通过传输媒质和中心站连接,技术人员从自己的维护工作站对自动化系统的故障点进行分析判断,实现异地在线调试、修改和升级；同时还能进行目录查看、文件图像传输、实时语言对话;电力系统调度自动化大作业电子信息学院电气01班马芳芳。
电力系统中的配电自动化与调度随着电力系统的不断发展和完善，配电自动化与调度也成为了电力系统中必不可少的一个重要环节。
配电自动化是指以计算机控制、数字化装置及相关设备为基础，对配电系统进行自动化的运行管理和监控。
而调度是指在电力系统中对电力资源进行有效配置和优化，使之达到最优化利用的过程。
本文将从配电自动化、调度技术的概念和应用，以及未来发展方向等方面进行探讨。
一、配电自动化1.1 概念配电自动化是指在配电网中采用先进的数字化设备、控制器和通信技术，实现对配电系统中线路、开关等设备的自动监控、自动控制、自动化管理和信息服务的一种智能化配电系统。
这种智能化变化极大地提高了配电系统的管理和运行效率，同时也为用户的用电提供了更高效、更安全和更可靠的服务保障。
1.2 应用配电自动化主要应用于变电站、配电站、输配电线路以及用户侧的配电室等。
在这些场合中，配电自动化系统将运用数字化信息处理技术、先进的电源自控技术、传感器技术、通讯技术等手段，实现对配电网的自动监测、自动控制、自动化管理和信息服务。
这些技术的应用使得配电自动化系统能够更好地处理配电网所面临的问题，如可靠性问题、泄漏电流、负载波动等。
1.3 优势配电自动化不仅提高了电力系统的可靠性，还通过减少人工操作的干预，提高了运行效率，同时还能够更好地掌握系统运行状况。
此外，配电自动化还能全面提高电力系统的安全性、抗灾性、环境友好性和经济性。
二、调度技术2.1 概念电力系统中的调度技术是指以电力调度自动化系统为基础，通过对电力系统中各种负荷，包括发电机、输电线路、变电站设备和各类用户设备等进行计算、分析和预测，来有效优化电力资源的利用，使之达到最优化利用的过程。
调度技术主要包括需求侧管理、分布式能源的接入管理和电网运行管理等。
2.2 应用电力系统中的调度技术主要应用于电力负荷预测、发电计划优化和电力市场调度等方面。
通过计算、分析和预测，调度系统能够有效地掌握系统运行中的状况和趋势，从而对供应方案进行相应的优化和调整。
