电力系统调度自动化(1)

电力系统调度自动化课件电力系统调度自动化课件一、引言电力系统调度自动化是保障电力安全、稳定和经济运行的关键技术手段。

随着电网规模的不断扩大和复杂度的增加，电力系统调度自动化的需求也日益增长。

本文将详细介绍电力系统调度自动化的概念、技术、应用及发展前景。

二、电力系统调度自动化概述电力系统调度自动化是一种集信息采集、数据处理、监控、安全保障和紧急控制于一体的技术。

它主要负责监视和控制电力系统的运行，确保电力系统的安全、稳定和经济运行。

调度自动化通过对电力系统的运行状态进行实时监测，及时发现和解决电力系统中的问题，并为电力系统的优化运行提供支持。

三、电力系统调度自动化技术1.信息采集技术：通过各种传感器、测量设备和数据采集系统，获取电力系统的实时运行数据，为调度决策提供数据支持。

2.数据处理技术：对采集到的数据进行处理、分析和存储，提取出有价值的信息，为调度决策提供依据。

3.监控技术：通过各种监控设备和技术手段，对电力系统的运行状态进行实时监测，及时发现和处理异常情况。

4.安全保障技术：通过各种安全防护设备和措施，保障电力系统的安全稳定运行，防止因安全问题导致的停电和设备损坏。

5.紧急控制技术：在发生紧急情况时，能够迅速采取有效的控制措施，防止事态扩大，降低事故损失。

四、电力系统调度自动化应用电力系统调度自动化在电力系统的各个环节都有广泛应用。

在发电厂，调度自动化系统可以实现对发电机组的监控和控制，提高发电效率和经济性。

在输电系统，调度自动化系统可以实现对输电线路和设备的监控，保障输电的稳定和安全。

在配电环节，调度自动化系统可以实现对配电网的优化运行，提高供电质量和可靠性。

此外，调度自动化系统还可以为电力系统的调度决策提供数据支持，为电力市场的运营提供技术保障。

五、电力系统调度自动化发展前景随着物联网、大数据、人工智能等技术的发展，电力系统调度自动化将迎来更加广阔的发展空间。

未来，调度自动化系统将更加智能化、自适应和高效化，能够更好地适应电力系统的复杂性和不确定性。

电力系统调度自动化复习题电力系统调度自动化复习题一、选择题（共10题，每题2分，共计20分）1. 电力系统调度自动化是指利用计算机技术和通信技术对电力系统进行自动化调度和控制的系统。

以下哪项不属于电力系统调度自动化的主要任务？A. 实时监测电力系统运行状态B. 实时优化电力系统调度策略C. 实时控制电力系统设备操作D. 实时分析电力系统运行数据2. 以下哪项是电力系统调度自动化的关键技术？A. 人工智能B. 云计算C. 物联网D. 数据挖掘3. 电力系统调度自动化中，以下哪项不属于调度员的主要工作内容？A. 监测电力系统运行状态B. 制定电力系统调度策略C. 控制电力系统设备操作D. 维护电力系统设备4. 以下哪项不是电力系统调度自动化的优势？A. 提高电力系统运行效率B. 提高电力系统安全性C. 降低电力系统成本D. 增加电力系统供电可靠性5. 电力系统调度自动化中的EMS系统是指什么？A. 电能管理系统B. 电力市场交易系统C. 电力系统监控系统D. 电力系统调度控制系统6. 以下哪项不属于电力系统调度自动化的主要功能？A. 实时监测电力系统状态B. 实时优化电力系统调度策略C. 实时控制电力系统设备操作D. 实时分析电力市场交易数据7. 电力系统调度自动化中的SCADA系统是指什么？A. 电能管理系统B. 电力市场交易系统C. 电力系统监控系统D. 电力系统调度控制系统8. 以下哪项不属于电力系统调度自动化中的通信技术？A. 无线通信技术B. 有线通信技术C. 光纤通信技术D. 纸质通信技术9. 电力系统调度自动化中的自动装置主要用于什么目的？A. 实时监测电力系统运行状态B. 实时优化电力系统调度策略C. 实时控制电力系统设备操作D. 实时分析电力市场交易数据10. 电力系统调度自动化中的调度指令主要用于什么目的？A. 实时监测电力系统运行状态B. 实时优化电力系统调度策略C. 实时控制电力系统设备操作D. 实时分析电力市场交易数据二、简答题（共4题，每题10分，共计40分）1. 请简要描述电力系统调度自动化的基本原理和流程。

电力系统调度自动化系统是指用于对电网进行实时监视、运行控制和故障处理的一套系统。

它主要由以下几部分组成：1. 电网数据采集系统电网数据采集系统是整个调度自动化系统的底层基础，它负责采集和传输电网的各类数据。

这些数据包括电网的电压、电流、功率、频率等实时状态信息，以及设备的运行参数、故障信息等。

数据采集系统通常由远程终端单元（RTU）和传输网络组成，RTU负责在现场对数据进行采集和处理，而传输网络则负责将采集到的数据传输到上级系统中进行处理。

2. 调度自动化主站系统调度自动化主站系统是电力系统调度自动化系统的核心部分，它负责对采集到的实时数据进行监视、分析和决策。

主站系统通常由计算机、数据库、通信设备等组成，它可以对整个电网的运行状态进行实时监视，并可以根据需要进行相应的控制操作。

主站系统还可以通过与其他辅助系统的接口，进行故障处理、预测分析、计划调度等工作。

3. 运行控制与保护系统运行控制与保护系统是调度自动化系统的另一个重要组成部分，它主要负责对电网的运行状态进行实时控制和保护。

运行控制系统可以根据电网的实时数据，进行自动化的设备控制操作，调整电网的运行状态，保证电网的安全稳定运行。

保护系统负责在电网发生故障时，对故障进行快速的检测和隔离，保证电网的安全运行。

4. 调度自动化辅助系统除了上述几个主要组成部分外，调度自动化系统还包括一些辅助系统，用于实现一些特定的功能。

这些辅助系统包括电网模拟仿真系统、故障录波分析系统、远程通信系统等。

这些系统可以为电力系统的调度运行提供支持，提高系统运行效率和可靠性。

电力系统调度自动化系统是一个复杂的系统工程，它包括了多个不同的组成部分，这些部分相互协作，共同完成对电力系统的实时监视、运行控制和故障处理等工作。

这些系统的良好运行，对于保障电力系统的安全运行和提高电网运行效率具有重要意义。

电力系统调度自动化系统的组成是电力系统运行中不可或缺的重要部分，我们继续深入了解这些组成部分，以及它们如何共同发挥作用，保障电力系统的安全、稳定运行。

电力系统调度自动化电力系统调度自动化是指利用先进的信息技术手段和自动化设备，对电力系统进行实时监测、运行控制和优化调度的过程。

通过电力系统调度自动化，可以提高电力系统的运行效率，减少能源浪费，保障电力系统的安全稳定运行。

一、电力系统调度自动化的基本原理和流程电力系统调度自动化的基本原理是通过采集电力系统的实时数据，进行数据处理和分析，然后根据系统运行状态和需求，自动进行控制和调度。

其基本流程如下：1. 数据采集：通过安装在电力系统各个关键节点的传感器和监测设备，实时采集电力系统的各项参数数据，如电压、电流、频率、功率等。

2. 数据处理和分析：将采集到的数据传输到调度中心，经过处理和分析，得到电力系统的运行状态和负荷需求等信息。

3. 控制和调度：根据系统运行状态和需求，自动进行控制和调度，包括发机电组的启停控制、负荷的调节、输电路线的开关控制等。

4. 运行监测：对电力系统的运行状态进行实时监测，及时发现和处理异常情况，保障系统的安全稳定运行。

5. 优化调度：基于电力系统的实时数据和需求，进行优化调度，提高系统的运行效率和经济性。

二、电力系统调度自动化的主要功能和应用电力系统调度自动化具有以下主要功能和应用：1. 实时监测和运行控制：通过实时采集和处理电力系统的数据，对系统的运行状态进行实时监测和控制，及时发现和处理异常情况，保障系统的安全稳定运行。

2. 负荷预测和调节：通过对历史数据和实时数据的分析，预测未来的负荷需求，对发机电组进行启停控制和负荷的调节，保持系统的供需平衡。

3. 输电路线的开关控制：根据系统的负荷需求和故障情况，自动进行输电路线的开关控制，保障系统的供电可靠性。

4. 发机电组的优化调度：根据电力市场的需求和电力系统的运行状态，对发机电组进行优化调度，提高发电效率和经济性。

5. 能源管理和节能减排：通过对电力系统的监测和控制，实现对能源的有效管理和优化利用，减少能源浪费，降低排放量，实现可持续发展。

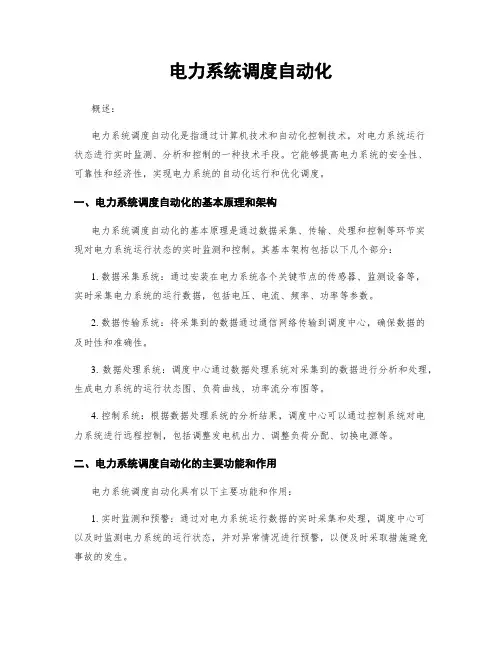

电力系统调度自动化概述：电力系统调度自动化是指通过计算机技术和自动化控制技术，对电力系统运行状态进行实时监测、分析和控制的一种技术手段。

它能够提高电力系统的安全性、可靠性和经济性，实现电力系统的自动化运行和优化调度。

一、电力系统调度自动化的基本原理和架构电力系统调度自动化的基本原理是通过数据采集、传输、处理和控制等环节实现对电力系统运行状态的实时监测和控制。

其基本架构包括以下几个部分：1. 数据采集系统：通过安装在电力系统各个关键节点的传感器、监测设备等，实时采集电力系统的运行数据，包括电压、电流、频率、功率等参数。

2. 数据传输系统：将采集到的数据通过通信网络传输到调度中心，确保数据的及时性和准确性。

3. 数据处理系统：调度中心通过数据处理系统对采集到的数据进行分析和处理，生成电力系统的运行状态图、负荷曲线、功率流分布图等。

4. 控制系统：根据数据处理系统的分析结果，调度中心可以通过控制系统对电力系统进行远程控制，包括调整发电机出力、调整负荷分配、切换电源等。

二、电力系统调度自动化的主要功能和作用电力系统调度自动化具有以下主要功能和作用：1. 实时监测和预警：通过对电力系统运行数据的实时采集和处理，调度中心可以及时监测电力系统的运行状态，并对异常情况进行预警，以便及时采取措施避免事故的发生。

2. 运行优化：通过对电力系统运行数据的分析和处理，调度中心可以实现电力系统的优化调度，包括合理调整发电机出力、负荷分配、电网结构等，以提高电力系统的经济性和可靠性。

3. 故障诊断和恢复：电力系统调度自动化可以对电力系统的故障进行快速诊断，并通过控制系统进行故障恢复，以减少故障对电力系统的影响。

4. 负荷管理：调度中心可以通过电力系统调度自动化对负荷进行管理，包括负荷预测、负荷分配、负荷调整等，以保证电力系统的稳定供电。

5. 能源管理：电力系统调度自动化可以对电力系统的能源进行管理，包括能源调度、能源优化利用等，以提高能源利用效率。

《电力系统调动及调度自动化》复习资料一、请对以下名词或术语进行简要解释和说明：1.调度自动化系统：信息集中处理自动化系统，保证电力系统正常、安全、经济、可靠、优质运行，实现运行状态采集处理监测控制分析等功能。

2.实时数据库：存储管理电力系统运行实时数据，保证快速性、可靠性、共享性等。

3.开关量：由0和1表示的设备状态信息或动作信息。

4.RTU：远程终端，安装在发电厂和变电站，实现四遥功能。

5.电流极限：电力系统的运行参数电流必须满足上下限值的要求，一般选择设备的最大发热容许电流作为电流的极限值。

6. 等式约束条件：保证发电和用电的平衡，发电厂发出的有功和无功功率=负荷取用的有功和无功功率+有功和无功损耗。

7.状态信息：表征电力系统的运行状态，能进行远方采集和传送（遥测），包括节点电压和线路有功、无功功率。

8.CDT：循环式远动规约，RTU不管主站在做什么工作，按一定的周期循环不断上发遥测遥信数据。

9.多路复用：在一条通路上传输多路信息，包括话音和远动信息，有频分复用和时分复用。

10.安全分析：对系统是否满足正常运行条件进行分析，假设个别元件发生故障，分析其余元件是否在安全约束条件内。

二、简要回答以下问题：1.分析调度自动化系统的硬件结构及各部分作用。

说明硬件采用分布式开放式结构，说明硬件每部分的作用。

2.什么是状态信息？为什么要进行状态信息的预处理？分析预处理方法。

说明状态信息的概念和内容：能采集、传送的电力系统运行参数。

说明预处理原因：抑制干扰。

说明四种预处理方法：取算术平均值、取加权平均值、取中间值、取逐次处理的滤波值。

3.分析直流采样的基本原理。

说明直流采样需要变送器。

说明电压变送器、电流变送器原理。

4.分析光缆通信的作用和特点。

根据光缆通信的结构图，说明各部分作用。

说明光缆通信的特点，包括优缺点。

5.分析安全分析的作用、原理及实现流程。

是预事故分析。

设置预想事故，进行潮流计算，判断是否满足约束条件。

电力系统调度自动化复习题一、选择题1. 电力系统调度自动化是指利用计算机和通信技术对电力系统进行监控、控制和管理的一种技术。

以下哪项不属于电力系统调度自动化的主要功能？A. 实时监测电力系统运行状态B. 进行电力系统故障诊断和定位C. 实现电力系统的自动化控制D. 分析电力系统的市场运行情况2. 电力系统调度自动化中，以下哪项不是电力系统调度自动化的主要组成部分？A. SCADA系统B. EMS系统C. DCS系统D. DMS系统3. 电力系统调度自动化中，以下哪项不属于EMS系统的主要功能？A. 实时监测电力系统运行状态B. 进行电力系统故障诊断和定位C. 进行电力系统负荷调度D. 进行电力市场交易管理4. 电力系统调度自动化中，以下哪项不属于SCADA系统的主要功能？A. 实时监测电力系统运行状态B. 进行电力系统故障诊断和定位C. 进行电力系统的自动化控制D. 进行电力系统负荷调度5. 电力系统调度自动化中，以下哪项不属于DMS系统的主要功能？A. 进行电力系统故障诊断和定位B. 进行电力系统的自动化控制C. 进行电力系统负荷调度D. 进行电力市场交易管理二、填空题1. 电力系统调度自动化中，EMS系统是指电力系统的管理系统，主要由______、______、______、______等子系统组成。

2. 电力系统调度自动化中，SCADA系统是指监控和数据采集系统，主要由______、______、______等组成。

3. 电力系统调度自动化中，DMS系统是指电力系统的分布式管理系统，主要由______、______、______等组成。

4. 电力系统调度自动化中，EMS系统的主要功能包括实时监测电力系统运行状态、进行电力系统故障诊断和定位、进行电力系统负荷调度和______。

5. 电力系统调度自动化中，SCADA系统的主要功能包括实时监测电力系统运行状态、进行电力系统故障诊断和定位、进行电力系统的自动化控制和______。

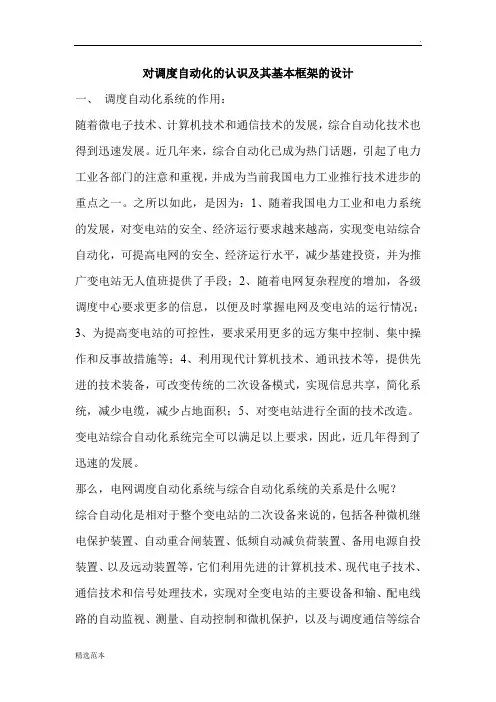

对调度自动化的认识及其基本框架的设计一、调度自动化系统的作用：随着微电子技术、计算机技术和通信技术的发展，综合自动化技术也得到迅速发展。

近几年来，综合自动化已成为热门话题，引起了电力工业各部门的注意和重视，并成为当前我国电力工业推行技术进步的重点之一。

之所以如此，是因为：1、随着我国电力工业和电力系统的发展，对变电站的安全、经济运行要求越来越高，实现变电站综合自动化，可提高电网的安全、经济运行水平，减少基建投资，并为推广变电站无人值班提供了手段；2、随着电网复杂程度的增加，各级调度中心要求更多的信息，以便及时掌握电网及变电站的运行情况；3、为提高变电站的可控性，要求采用更多的远方集中控制、集中操作和反事故措施等；4、利用现代计算机技术、通讯技术等，提供先进的技术装备，可改变传统的二次设备模式，实现信息共享，简化系统，减少电缆，减少占地面积；5、对变电站进行全面的技术改造。

变电站综合自动化系统完全可以满足以上要求，因此，近几年得到了迅速的发展。

那么，电网调度自动化系统与综合自动化系统的关系是什么呢？综合自动化是相对于整个变电站的二次设备来说的，包括各种微机继电保护装置、自动重合闸装置、低频自动减负荷装置、备用电源自投装置、以及远动装置等，它们利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化系统，它集保护、测量、控制、调节、通信、调度于一体。

相对而言，电网调度自动化是综合自动化的一部分，它只包括远动装置和调度主站系统，是用来监控整个电网运行状态的。

为使调度人员统观全局，运筹全网，有效地指挥电网安全、稳定和经济运行，实现电网调度自动化已成为调度现代电网的重要手段，其作用主要有以下三个方面：1、对电网安全运行状态实现监控电网正常运行时，通过调度人员监视和控制电网的周波、电压、潮流、负荷与出力；主设备的位置状况及水、热能等方面的工况指标，使之符合规定，保证电能质量和用户计划用电、用水和用汽的要求。

电力系统调度自动化复习题电力系统调度自动化复习题一、选择题1. 电力系统调度自动化是指利用现代信息技术对电力系统进行智能化调度和控制。

以下哪个不属于电力系统调度自动化的主要功能？A. 负荷预测和优化控制B. 电能质量监测和控制C. 电力市场交易和结算D. 电力设备维护和巡检2. 电力系统调度自动化的基本架构包括以下哪些部分？A. SCADA系统、EMS系统、DMS系统、市场交易系统B. SCADA系统、EMS系统、DMS系统、GIS系统C. SCADA系统、EMS系统、DMS系统、PMS系统D. SCADA系统、EMS系统、DMS系统、WAMS系统3. 以下哪个不属于电力系统调度自动化中的主要设备？A. 变电站自动化装置B. 发电机组自动化装置C. 输电线路自动化装置D. 电能表计装置4. 电力系统调度自动化中的EMS系统主要用于实时监测和控制电力系统的运行状态，以下哪个不属于EMS系统的主要功能？A. 负荷预测和优化调度B. 发电机组调度和控制C. 输电线路状态监测和故障定位D. 电力市场交易和结算5. 电力系统调度自动化中的DMS系统主要用于对配电网进行监测和控制，以下哪个不属于DMS系统的主要功能？A. 配电网设备状态监测和故障定位B. 负荷预测和优化调度C. 配电网设备维护和巡检D. 配电网负荷分配和控制二、填空题1. 电力系统调度自动化中，SCADA系统的英文全称为_________________。

2. 电力系统调度自动化中，EMS系统的英文全称为_________________。

3. 电力系统调度自动化中，DMS系统的英文全称为_________________。

4. 电力系统调度自动化中，WAMS系统的英文全称为_________________。

5. 电力系统调度自动化中，GIS系统的英文全称为_________________。

三、简答题1. 请简要描述电力系统调度自动化的基本原理和目标。

电力系统调度自动化电力系统调度自动化是指利用先进的信息技术和自动化技术，对电力系统的运行状态进行实时监测、分析和控制，以实现电力系统的高效、安全、稳定运行的一种技术手段。

电力系统调度自动化的目标是提高电力系统的可靠性、经济性和安全性，减少人为操作的风险，提高调度决策的准确性和响应速度。

一、电力系统调度自动化的基本原理和架构电力系统调度自动化的基本原理是通过各种传感器、监测设备和控制装置，实时采集电力系统的运行数据，经过数据处理和分析，生成电力系统的运行状态信息，然后根据设定的调度策略和规则，通过自动控制装置对电力系统进行控制和调度。

电力系统调度自动化的架构包括以下几个主要组成部分：1. 数据采集和监测系统：通过各种传感器和监测设备，实时采集电力系统的运行数据，包括电压、电流、频率、功率等参数，以及设备的状态信息。

2. 数据处理和分析系统：对采集到的数据进行处理和分析，生成电力系统的运行状态信息，包括负荷状态、设备健康状况、故障诊断等。

3. 调度决策系统：根据电力系统的运行状态信息，结合调度策略和规则，进行调度决策，包括负荷调度、设备控制、故障处理等。

4. 自动控制装置：根据调度决策系统生成的指令，对电力系统进行自动控制和调度，包括开关操作、发电机调整、负荷分配等。

5. 监控和人机界面系统：实时监控电力系统的运行状态，提供人机界面，方便调度员进行操作和监测，包括显示设备、报警系统等。

二、电力系统调度自动化的主要功能和应用电力系统调度自动化具有以下主要功能和应用：1. 实时监测和分析：通过采集和处理电力系统的运行数据，实时监测电力系统的运行状态，分析负荷特性、设备健康状况等，提供准确的运行状态信息。

2. 调度决策支持：根据电力系统的运行状态信息，结合调度策略和规则，提供调度决策的支持，包括负荷调度、设备控制、故障处理等。

3. 自动控制和调度：根据调度决策系统生成的指令，对电力系统进行自动控制和调度，实现负荷平衡、设备优化运行等。

电力系统调度自动化复习题电力系统调度自动化复习题1. 什么是电力系统调度自动化？电力系统调度自动化是指利用计算机技术和通信技术，对电力系统进行实时监控、操作和调度的过程。

它包括监测电力系统状态、实时数据采集、故障检测与处理、负荷预测与优化、发电机组调度等功能，以提高电力系统的运行效率和可靠性。

2. 电力系统调度自动化的目标是什么？电力系统调度自动化的目标是实现电力系统的高效、安全、稳定运行。

通过实时监控和调度，可以实现对电力系统的全面控制，及时发现和处理故障，优化负荷分配，提高电力系统的可靠性和经济性。

3. 电力系统调度自动化的主要功能有哪些？电力系统调度自动化的主要功能包括：- 实时监控：对电力系统的各个部分进行实时监测，包括电压、电流、频率等参数的监测，以及设备状态和运行情况的监测。

- 数据采集：通过传感器和测量装置，采集电力系统各个节点的实时数据，包括电流、电压、功率等参数。

- 故障检测与处理：对电力系统中出现的故障进行检测，并及时采取相应的措施进行处理，以保证电力系统的稳定运行。

- 负荷预测与优化：通过对电力系统负荷的预测和优化，合理分配发电机组的负荷，以提高电力系统的经济性和效率。

- 发电机组调度：根据电力系统的负荷情况和发电机组的运行状态，合理调度发电机组的出力，以满足电力系统的负荷需求。

- 能量管理：通过对电力系统的能量流动进行管理和优化，提高电力系统的能源利用效率。

4. 电力系统调度自动化的关键技术有哪些？电力系统调度自动化的关键技术包括：- 实时监测技术：利用现场监测设备和传感器，实时采集电力系统的各项参数，实现对电力系统状态的实时监测。

- 通信技术：利用通信网络将监测数据传输到调度中心，并将调度指令传输到各个设备，实现对电力系统的远程控制和调度。

- 数据处理技术：利用计算机技术对采集到的数据进行处理和分析，提取有用信息，为调度决策提供支持。

- 人机交互技术：通过人机界面，使调度员可以直观地了解电力系统的运行情况，并进行相应的操作和调度。

电力系统调度自动化复习题引言概述
电力系统调度自动化是指利用先进的信息技术和智能算法来实现电力系统的运行、监控和调度，以提高系统的运行效率和稳定性。

本文将通过复习题的形式来帮助读者巩固和加深对电力系统调度自动化的理解。

一、电力系统调度自动化的基本概念
1.1 什么是电力系统调度自动化？
1.2 电力系统调度自动化的主要目的是什么？
1.3 电力系统调度自动化的基本原理是什么？
二、电力系统调度自动化的关键技术
2.1 SCADA系统在电力系统调度自动化中的作用是什么？
2.2 EMS系统在电力系统调度自动化中的作用是什么？
2.3 DMS系统在电力系统调度自动化中的作用是什么？
三、电力系统调度自动化的应用
3.1 电力系统调度自动化在实时调度中的应用是什么？
3.2 电力系统调度自动化在计划调度中的应用是什么？
3.3 电力系统调度自动化在故障处理中的应用是什么？
四、电力系统调度自动化的发展趋势
4.1 电力系统调度自动化的发展方向是什么？
4.2 电力系统调度自动化的未来发展趋势是什么？
4.3 电力系统调度自动化的挑战和机遇是什么？
五、电力系统调度自动化的重要性
5.1 电力系统调度自动化对电网运行的影响是什么？
5.2 电力系统调度自动化对电力系统的经济性和可靠性有何帮助？
5.3 电力系统调度自动化在应对复杂电力系统运行中的作用是什么？
结论
通过对电力系统调度自动化的复习题，读者可以更深入地了解电力系统调度自动化的基本概念、关键技术、应用、发展趋势和重要性，从而更好地理解和应用电力系统调度自动化技术，提高电力系统的运行效率和稳定性。

愿本文对读者有所帮助。

电力系统调度自动化复习题电力系统调度自动化复习题一、选择题1. 电力系统调度自动化是指利用现代信息技术和通信技术，对电力系统进行实时监测、操作和控制的一种系统。

以下哪个不是电力系统调度自动化的主要目标？a) 提高电力系统的可靠性和安全性b) 提高电力系统调度员的工作效率c) 减少电力系统的发电成本d) 提高电力系统的环境友好性2. 电力系统调度自动化系统中，以下哪项不属于调度自动化的基本功能？a) 实时监测电力系统运行状态b) 实时调度发电机组的出力c) 实时控制电力系统的负荷分配d) 实时进行电力系统的故障检测和故障恢复3. 电力系统调度自动化系统中，以下哪个不是常用的通信方式？a) 光纤通信b) 无线通信c) 电话通信d) 电力线通信4. 以下哪个不是电力系统调度自动化系统的硬件设备？a) 电力系统监测与控制终端b) 通信网关设备c) 调度自动化服务器d) 数据中心服务器5. 电力系统调度自动化系统中，以下哪个不是常用的软件功能？a) 实时数据处理与分析b) 负荷预测与优化c) 发电机组的自动启停控制d) 电力系统的市场交易管理二、填空题1. 电力系统调度自动化系统中，实时监测电力系统运行状态的主要手段是__________。

2. 电力系统调度自动化系统中，实时调度发电机组的出力是通过__________实现的。

3. 电力系统调度自动化系统中，实时控制电力系统的负荷分配是通过__________实现的。

4. 电力系统调度自动化系统中，实时进行电力系统的故障检测和故障恢复是通过__________实现的。

5. 电力系统调度自动化系统中，数据中心服务器主要用于__________。

三、简答题1. 请简要介绍电力系统调度自动化系统的基本架构。

2. 电力系统调度自动化系统的实时监测功能有哪些？3. 电力系统调度自动化系统的实时控制功能有哪些？4. 电力系统调度自动化系统的通信方式有哪些？5. 请简要介绍电力系统调度自动化系统在电力系统运行中的作用。

电力系统调度自动化前言现代电力系统调度运行，一方面面临大机组（大水电和大火电机组）、大容量远距离输电和区域电网互联的传统难题；另一方面，需要应对大规模集中并网和小型分布式接入的间歇式新能源发电的新挑战。

电力系统规模和运行机理日益复杂，人类驾驭大电网的能力亟待提高。

电力系统调度自动化系统作为电力系统运行调度与控制的大脑，其作用日益显著。

与此相适应，需要加强电力系统调度自动化的科学研究，培养电力系统调度运行管理和研发的专门人才，以提高我国电力系统的运行调度和控制的水平，保证电力系统安全、经济运行。

1.我国电网调度分层结构电能的特点之一是不能储存。

电能从分散在广大地域上的发电厂发出，经高压变电站升压，经高压输电线、降压变电站、配电网直到用户。

图1 EMS和DMS在电力系统中的关系1.1电力系统组织和结构分层调度中心是对发电厂、变电所、线路等进行调度控制的中心，由于电力系统是一个庞大复杂的跨地区系统，必须实行分层管理。

我国电网实行的统一调度分层管理：设有国家电力调度通信中心（国调）、网调、省调、地调、配调/县调。

随着西电东送、全国联网的推进，国调的作用将发生改变。

调度管理的主要任务是：①充分利用发供电设备和调节手段向用户提供合格的电能；②在不发生超过设计规定的条件下，使电力系统安全运行和对用户不间断供电；③合理使用燃料、水力等资源使电力系统在安全稳定运行的前提下达到最大的经济性和减少对环境的污染。

调度管理的主要内容是：（1）电力系统运行计划的编制；（2）电力系统运行控制；（3）电力系统运行分析；（4）继电保护、通信和调度自动化等设备的运行管理；（5）有关规程的编制和人员培训等专业管理。

1.2电力系统调度的分层控制世界各国电力系统都采用分层调度控制。

全系统的调度控制任务分属于不同层次，下级调度除完成本层的调度控制任务外，还要接受上层调度的命令并向其传达有关信息。

采用分层控制的优点主要是：（1）与组织结构相适应：（2）系统可靠性提高；（3）系统响应改善。
