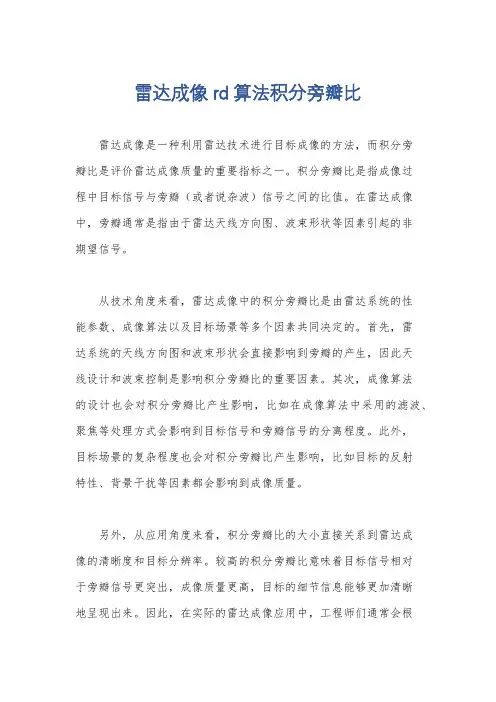

雷达成像rd算法积分旁瓣比
雷达成像是一种利用雷达技术进行目标成像的方法，而积分旁
瓣比是评价雷达成像质量的重要指标之一。
积分旁瓣比是指成像过
程中目标信号与旁瓣（或者说杂波）信号之间的比值。
在雷达成像中，旁瓣通常是指由于雷达天线方向图、波束形状等因素引起的非
期望信号。
从技术角度来看，雷达成像中的积分旁瓣比是由雷达系统的性
能参数、成像算法以及目标场景等多个因素共同决定的。
首先，雷
达系统的天线方向图和波束形状会直接影响到旁瓣的产生，因此天
线设计和波束控制是影响积分旁瓣比的重要因素。
其次，成像算法
的设计也会对积分旁瓣比产生影响，比如在成像算法中采用的滤波、聚焦等处理方式会影响到目标信号和旁瓣信号的分离程度。
此外，
目标场景的复杂程度也会对积分旁瓣比产生影响，比如目标的反射
特性、背景干扰等因素都会影响到成像质量。
另外，从应用角度来看，积分旁瓣比的大小直接关系到雷达成
像的清晰度和目标分辨率。
较高的积分旁瓣比意味着目标信号相对
于旁瓣信号更突出，成像质量更高，目标的细节信息能够更加清晰
地呈现出来。
因此，在实际的雷达成像应用中，工程师们通常会根
据具体的成像要求和场景特点来调整雷达系统参数和优化成像算法，以获得更好的积分旁瓣比，从而获得更高质量的雷达成像结果。
总之，雷达成像中的积分旁瓣比是一个综合了技术、算法和应
用等多方面因素的重要指标，对于评价雷达成像质量和优化成像效
果具有重要意义。
雷达成像技术在目标识别中的应用第一部分：雷达成像技术的基本原理雷达成像技术是以雷达信号为基础的目标成像技术。
雷达信号是由雷达发射器发射出去的电磁波，经过一定时间后，通过雷达接收器接收到回波信号。
雷达成像技术是通过对雷达接收到的回波信号进行处理和分析，形成目标的成像图像。
雷达成像技术的基本原理可以用以下公式来描述：R = ct/2其中，R表示目标与雷达设备的距离，c是光速，t是回波信号所需时间。
利用这个公式，可以测量目标与雷达设备之间的距离。
对于雷达成像技术，其基本原理是利用雷达设备从不同的方向对目标进行探测，通过聚合多次探测到的回波信号，形成目标的成像图像。
其中，雷达设备在探测时可以通过改变发射信号的频率，或者改变探测时的视角等方式来获取更为准确的目标成像图像。
第二部分：雷达成像技术在目标识别中的应用1. 地貌和海洋观测雷达成像技术在地貌和海洋观测中有着非常重要的应用。
在地貌观测中，雷达成像技术可以用来探测地面的高度、地形等信息，进而进行地图制作等工作。
在海洋观测中，雷达成像技术可以用来探测海面的波浪、海流等信息，对于洋流等大规模海洋现象的分析和研究有着重要的意义。
2. 空中交通管制雷达成像技术在空中交通管制中有着非常重要的应用。
在航空管制中，雷达成像技术可以用来追踪和识别飞机等飞行器，对于航班的安全和正常进行有着非常重要的作用。
3. 军事领域在军事领域，雷达成像技术可以用来进行目标识别和打击。
例如，在导弹和炸弹的打击中，可以利用雷达成像技术对目标进行识别和定位，从而实现精准制导和打击。
4. 航天领域在航天领域，雷达成像技术可以用来进行航天器的定位和跟踪，对于轨道控制和调整有着非常重要的意义。
此外，雷达成像技术还可以用来探测太空中的天体和宇宙射线等信息。
第三部分：雷达成像技术的未来发展1. 多波段雷达为了获得更为精确的目标成像信息，未来的雷达成像技术可能会发展成为多波段雷达。
多波段雷达可以同时利用多个频段的信号进行探测，从而获得更为丰富的目标信息。
雷达成像积分旁瓣比公式
雷达成像积分旁瓣比是衡量雷达成像系统图像质量的重要指标之一，它描述了成像系统在成像过程中对于干扰源的抑制能力。
积分旁
瓣比越大，表示成像系统对于干扰源的抑制能力越强，图像质量越好。
雷达成像积分旁瓣比的计算公式为：
SIR = 10 * log10(I_main / I_side)
其中，SIR表示积分旁瓣比，I_main表示主瓣内的能量，I_side
表示旁瓣内的能量。
积分旁瓣比的单位通常是分贝（dB）。
拓展：
雷达成像积分旁瓣比的大小受到多种因素的影响。
其中，主要因
素包括雷达天线的辐射特性、系统噪声、散射目标的分布以及采用的
成像算法等。
为了提高雷达成像积分旁瓣比，可以采取以下措施：
1.优化雷达天线辐射特性：通过调整天线方向图、天线孔径大小、天线波束宽度等参数，减小旁瓣的能量。
2.降低系统噪声：采用低噪声放大器、有效的信噪比增益技术等，以提高系统的信噪比，从而减小旁瓣的能量。
3.优化成像算法：选择适合的成像算法，如谱分析法、波束形成
方法等，以提高图像的分辨率和对干扰源的抑制能力。
4.控制散射目标分布：通过对目标的选取、分类、滤波等处理，
减小干扰目标对成像结果的影响，进而提高积分旁瓣比。
综上所述，雷达成像积分旁瓣比是一个衡量雷达成像系统图像质
量的指标，通过优化天线辐射特性、降低系统噪声、优化成像算法以
及控制散射目标分布等手段，可以提高积分旁瓣比，从而改善雷达成
像系统的成像效果。
雷达成像技术在无人机上的应用研究1. 引言无人机技术的迅速发展使得它在军事、民用等多个领域都有着广泛的应用。
其中，雷达成像技术在无人机上的应用研究正逐渐引起重视。
雷达成像技术，是一种通过雷达系统来获取目标图像的高级成像技术。
它可以在不接触目标的情况下，通过雷达波产生的反射信号，对目标进行成像。
本文将介绍雷达成像技术在无人机上的应用研究。
2. 雷达成像技术的基本原理雷达成像技术是一种主动成像技术。
它工作原理是辐射一束具有相应频率的电磁波，当这束电磁波碰到目标后，一部分电磁波被反射回来传感器接收器，接收后进行处理，就可以得到目标的成像图像。
雷达成像技术与其他成像技术相比，具有无关风雨、雪等影响，成像质量不会因为光线的影响而变化，遥感信息的获取更为可靠。
因此，雷达成像技术在无人机上的应用潜力较大。
3. 雷达成像技术在无人机上的应用3.1 目标识别无人机可以将雷达信号反射回来的信息捕获并传送到计算机上。
计算机通过处理反射数据，可以生成高质量的三维雷达成像图像。
通过这种方法，我们可以实现较为准确的目标识别。
无人机搭载雷达系统可以在战斗中发挥很大的作用，例如在巡逻、监视、目标识别等方面发挥卓越的效果。
3.2 地形探测无人机具有低空飞行的优势，具有在复杂地形环境中进行覆盖式探测的能力。
因此，无人机上集成雷达成像技术，可以有效地进行地形探测。
此外，雷达成像技术也可以被用于定量测量海底地形、冰面下的水文状态以及地下水位等情况，可以有效避免潜在的安全隐患。
3.3 武器探测雷达成像技术还可以被用于无人机上的武器探测和警示系统。
在人员、车辆、船只等目标携带武器时，雷达能够探测出武器并进行实时警示。
在一些具有高危风险的区域或路径上，无人机搭载雷达的功能可以助其及早识别危险因素，减少风险。
4. 雷达成像技术的优势和展望4.1 优势雷达成像技术在无人机上的应用有五个主要的优势：（1）具有强大的性能，它可以突破其他成像方法不可触及、黑暗地带的局限，可以对目标进行精细的成像；（2）无关光线，不受天气影响；（3）穿透能力强，能够穿透云雨、树木等障碍物；（4）反射率不受目标材质影响；（5）具有远程探测能力，对人员和设备的部署可以做到远距离掌握，具有很强的情报意义。
雷达成像技术在无人机中的应用一、引言无人机技术的迅猛发展为人们带来了广阔的应用前景，其中雷达成像技术在无人机中的应用日益受到关注。
雷达成像技术通过发送和接收雷达信号，可高分辨率地获取目标的空中图像，有效提升了无人机的目标探测、跟踪和识别能力。
本文将着重介绍雷达成像技术在无人机中的应用。
二、雷达成像技术概述1. 雷达成像原理雷达成像技术是通过向目标发射脉冲雷达信号，接收反射回来的信号来获取目标信息。
根据回波信号的时间、幅度、相位等特征，可以将目标的空间信息重构成二维或三维图像。
2. 雷达成像分类根据成像方式，雷达成像可分为合成孔径雷达（SAR）和实时成像雷达（ISAR）。
SAR通过合成一个大孔径，利用目标相对于雷达的运动合成高分辨率图像；ISAR则是在雷达和目标之间相对运动的过程中，实时生成目标的高分辨率图像。
三、雷达成像技术在无人机中的应用1. 目标探测和跟踪无人机搭载雷达成像系统可以快速准确地发现目标，并跟踪目标的位置和动态信息。
在搜索和救援、侦察、边防巡逻等应用场景中，无人机的雷达成像技术能够在复杂环境中有效地探测目标，提供实时的情报支持。
2. 地形感知和导航雷达成像技术可以获取地面或海面的三维地形图像，在无人机的自主导航和飞行控制中起到重要作用。
无人机借助雷达成像系统可以实时感知障碍物、地表结构等信息，提供精确的地标和导航数据，确保无人机安全飞行。
3. 智能决策支持无人机通过搭载雷达成像系统，可实时获得目标的高分辨率图像，提供决策者更全面的信息支持。
例如在灾害救援、城市规划等领域，无人机的雷达成像技术可以帮助决策者准确了解现场情况，制定科学有效的行动方案。
4. 军事领域应用无人机的雷达成像技术在军事领域有着广泛的应用。
它可以帮助军方实时获取敌方目标的位置、航迹等信息，提供有效的军事侦察和情报支持。
此外，在电子战中，无人机搭载雷达成像系统还可以实现对敌方雷达设备的侦测和干扰。
四、雷达成像技术在无人机中的挑战和趋势1. 技术挑战无人机搭载雷达成像系统有着体积、重量和功耗等方面的限制，如何在有限的资源条件下实现高分辨率成像仍然是一个技术难题。
微波遥感一、微波遥感概述1、微波微波是指波长1mm——1m（即频率300MHz——300GHz）的电磁波，包括毫米波、厘米波、分米波，它比可见光-红外（0.38——15μm）波长要大的多。
最长的微波波长可以是最短的光学波长的250万倍。
常用的微波波长范围为0. 8～30厘米。
其中又细分为K、Ku、X、G、C、S、Ls、L等波段。
微波遥感用的是无线电技术。
微波遥感：是传感器的工作波长在微波波谱区的遥感技术，是利用某种传感器接受地理各种地物发射或者反射的微波信号，藉以识别、分析地物，提取地物所需的信息。
微波遥感系统有主动和被动之分。
所谓主动微波遥感系统，指遥感器自身发射能源。
“雷达”是一种主动微波遥感仪器。
雷达是用无线电波探测物体并测定物体距离的，这一过程中需要它主动发射某一频率的微波信号，再接收这些信号与地面相互作用后的回波反射信号，并对这两种信号的探测频率和极化位移等进行比较，生成地表的数字图像或者模拟图像。
微波辐射计是一种被动微波遥感仪器，记录的是在自然状况下，地面发射、反射的微弱的微波能量。
2、微波遥感的历史微波遥感的发展可以追溯到20世纪50年代早期，由于军事侦察的需求，美国军方发展了侧视机载雷达。
之后，侧视机载雷达SLAR 逐步用于非军事领域，成为获取自然资源与环境数据的有力工具。
1978年美国发射的Seasat海洋卫星以及随后发射的航天飞机成像雷达计划、苏联发射的Cosmos1870，标志着航天雷达遥感的开始。
20世纪90年代以来各国相继发射了一系列的星载雷达，单波段单极化雷达遥感得到了很大的发展。
进入21世纪以来另有一系列先进的雷达遥感计划得以实施，使得多波段多极化雷达遥感得到了很大的发展。
这一系列计划的实施大大地推动了极化雷达和干涉雷达等新型雷达的发展，使卫星雷达遥感进入了一个新时代。
我国的微波遥感事业起步于上世纪70年代。
在国家历次科技攻关中，遥感技术都作为重要项目列入。
经过若干阶段的发展，近年来已取得了技术、理论及应用研究的全面发展。

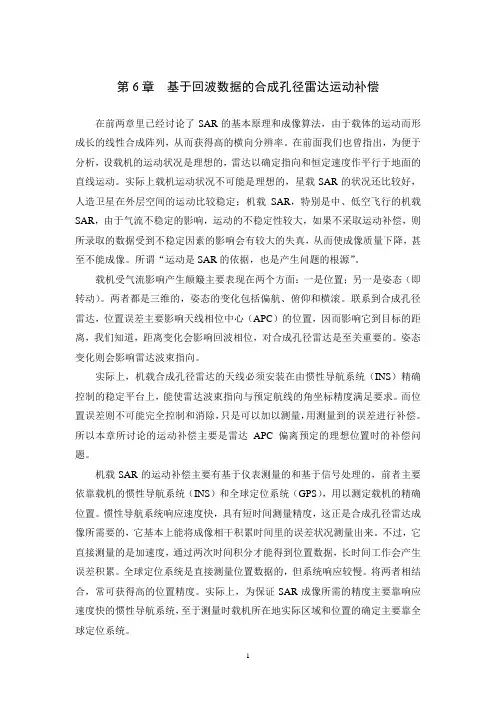

第6章基于回波数据的合成孔径雷达运动补偿在前两章里已经讨论了SAR的基本原理和成像算法，由于载体的运动而形成长的线性合成阵列，从而获得高的横向分辨率。
在前面我们也曾指出，为便于分析，设载机的运动状况是理想的，雷达以确定指向和恒定速度作平行于地面的直线运动。
实际上载机运动状况不可能是理想的，星载SAR的状况还比较好，人造卫星在外层空间的运动比较稳定；机载SAR，特别是中、低空飞行的机载SAR，由于气流不稳定的影响，运动的不稳定性较大，如果不采取运动补偿，则所录取的数据受到不稳定因素的影响会有较大的失真，从而使成像质量下降，甚至不能成像。
所谓“运动是SAR的依据，也是产生问题的根源”。
载机受气流影响产生颠簸主要表现在两个方面：一是位置；另一是姿态（即转动）。
两者都是三维的，姿态的变化包括偏航、俯仰和横滚。
联系到合成孔径雷达，位置误差主要影响天线相位中心（APC）的位置，因而影响它到目标的距离，我们知道，距离变化会影响回波相位，对合成孔径雷达是至关重要的。
姿态变化则会影响雷达波束指向。
实际上，机载合成孔径雷达的天线必须安装在由惯性导航系统（INS）精确控制的稳定平台上，能使雷达波束指向与预定航线的角坐标精度满足要求。
而位置误差则不可能完全控制和消除，只是可以加以测量，用测量到的误差进行补偿。
所以本章所讨论的运动补偿主要是雷达APC偏离预定的理想位置时的补偿问题。
机载SAR的运动补偿主要有基于仪表测量的和基于信号处理的，前者主要依靠载机的惯性导航系统（INS）和全球定位系统（GPS），用以测定载机的精确位置。
惯性导航系统响应速度快，具有短时间测量精度，这正是合成孔径雷达成像所需要的，它基本上能将成像相干积累时间里的误差状况测量出来。
不过，它直接测量的是加速度，通过两次时间积分才能得到位置数据，长时间工作会产生误差积累。
全球定位系统是直接测量位置数据的，但系统响应较慢。
将两者相结合，常可获得高的位置精度。
雷达成像技术的发展与应用雷达作为一种重要的探测技术，在军事、航空、气象、通信等领域都有广泛的应用。
而雷达成像技术则是其应用领域中的一个重要分支，它通过对反射回来的电磁波进行处理，可以形成目标物的空间图像，真正实现“看得见”目标物的效果。
本文将介绍雷达成像技术的发展历程以及其在实际应用中的作用。
1、雷达成像技术的发展历程雷达成像技术的发展历程可以追溯到上个世纪60年代初期。
当时，军方为了在战争中获得更准确的目标信息，开始研究雷达成像技术，并在1964年完成了第一个运用雷达成像技术的装备-发射机到接收机成像雷达。
该装备可以实现对一定范围内目标物的成像，但质量较低，分辨率不够高。
随着科技不断进步，雷达成像技术也不断得到改进和完善。
1974年，美国MIT大学研究人员发明了合成孔径雷达(SAR)技术。
该技术利用雷达信号与平台运动相结合，进行信号处理和成像，可以获得比传统雷达更高分辨率的图像。
随后，SAR技术在全球范围内得到普及，广泛应用于军用、地质勘探、环境监测等领域。
除了SAR技术，基于光学、超声波等原理的雷达成像技术也得到了发展。
近年来，随着计算机、图像处理技术、传感器等方面的不断进步，雷达成像技术也在不断进行研究与发展。
2、雷达成像技术在实际应用中的作用2.1 军事领域在军事领域，雷达成像技术一直是一项非常重要的技术。
它可以通过对敌方防御区域进行扫描，获取敌方军事设施、地下空间、隧道和道路等信息，以进行军事情报的收集和侦察。
此外，雷达成像技术也被广泛应用于飞机、无人机的导航和制导系统，使得飞行器可以更准确地进行目标探测和导航。
2.2 航空领域在航空领域，雷达成像技术也扮演着重要角色。
航空雷达成像技术常被用于飞行时经常遭遇的低空、恶劣气象等极端环境下，以及在浓雾、灰尘、烟雾等视野不良的情况下，避免因环境因素导致飞带来的安全隐患和飞行受阻。
2.3 气象领域在气象领域，雷达成像技术可以实现对极端天气事件的的实时监控和预警，对异常气象的判断和识别提供了可靠的技术保障。
dbs雷达成像原理-回复DBS雷达成像原理是一种利用射频技术进行目标探测和成像的高新技术。
DBS（Doppler Beam Sharpening）是一种通过同时发射多个窄束探测信号并利用多波束叠加的方法，以提高雷达距离分辨率和目标探测能力的技术。
本文将详细介绍DBS雷达成像原理，并一步一步回答相关问题，以帮助读者更好地理解。
首先，什么是雷达成像？雷达成像是通过雷达技术对目标进行探测和成像的过程。
传统的雷达主要用于测距、测速和目标检测等应用，但对于目标细节的获取能力有一定的限制。
而雷达成像技术则通过对目标进行高分辨率成像，能够提供更为精细和详尽的目标信息。
接下来，我们来了解DBS雷达成像的基本原理。
DBS雷达成像原理的核心是多波束技术和多通道信号处理技术。
多波束技术是指同时发射多个窄束探测信号，并接收目标的回波信号。
通过同时发射多个窄束信号，雷达可以在较短的时间内获得多个不同的探测方向的目标信息。
这种多波束的特点使得雷达能够获取到目标的不同方向上的散射信息，从而提高了雷达的目标探测能力。
多通道信号处理技术是指通过对多个接收通道接收到的信号进行合成，以获得高分辨率的成像结果。
每个接收通道接收到的信号都包含了目标的散射信息，但由于目标散射信号的强度非常微弱，单个通道的信噪比较低，因此无法获得高质量的成像结果。
通过将多个通道接收到的信号进行叠加处理，可以抑制噪声，提高信噪比，从而得到高分辨率成像结果。
在实际应用中，DBS雷达成像过程主要分为以下几个步骤：1. 发射多个窄束信号：雷达通过同时发射多个窄束信号，每个窄束信号具有不同的探测方向。
这些窄束信号可以通过天线阵列或相位控制技术实现。
2. 接收目标回波信号：雷达接收目标回波信号，并将其转化为电信号。
由于目标散射信号的强度非常微弱，需要对接收到的信号进行放大和滤波等前置处理。
3. 数据采集和存储：雷达将接收到的信号进行采样和数字化处理，得到数字信号。
这些数字信号将被存储在内存中，以便之后的处理和分析。
第三章方位高辨别和合成孔径要得到场景旳二维平面图像, 同步需要距离和方位二维高辨别, 这一章重要讨论方位高辨别。
雷达本质上是一种基于距离测量旳探测系统, 轻易获得高旳距离辨别率, 方位辨别率是比较差旳。
方位辨别率决定于雷达天线旳波束宽度, 一般地基雷达旳波束宽度为零点几度到几度, 以窄某些旳波束为例, 设天线波束宽度等于0.01弧度（即约0.57°）为例, 它在距离为50公里处旳横向辨别约为500米, 显然远远不能满足场景成像旳规定。
需要大大提高方位辨别率, 即将波束宽度作大旳压缩。
天线波束宽度与其孔径长度成反比, 假如要将上述横向辨别单元缩短到5米, 则天线横向孔径应加长100倍, 即几百米长。
这样长旳天线, 尤其要装在运动载体（如飞机）上是不现实旳, 实际上对固定旳场景可以用合成孔径来实现。
3.1合成阵列旳概念3.1.1合成阵列与实际阵列旳异同现代天线阵列常用许多阵元排列构成, 图3.1示用许多阵元构成旳线性阵列, 阵列旳孔径可以比阵元孔径长得多。
图3.1旳阵列可以是实际旳, 也可以是“合成”旳。
所谓合成是指不是同步具有所有旳阵元, 而一般只有一种阵元, 先在第一种阵元位置发射和接受, 然后移到第二个阵元位置同样工作, 如此逐渐右移, 直到最终一种阵元位置, 假如原阵列发射天线旳方向图与单个阵元相似, 则用一种阵元逐渐移动得到旳一系列远场固定目旳（场景）信号与原阵列各个阵元旳在形式上基本相似（其不一样点将在下面讨论）, 条件是发射载波频率必须十分稳定。
下面通过度析证明上述结论。
设发射载波信号为 （是起始相位, 是我们故意加上去, 阐明初相旳影响）, 运用2.2节中三种时间（即全时间 , 慢时间 和快时间 ）旳概念, 设在 时刻在第 个阵元发射包络为 旳信号, 则发射信号为02()(,)()c j f t t m s t t p t e πϕ+=（3.1）式中快时间m t t t =-。
