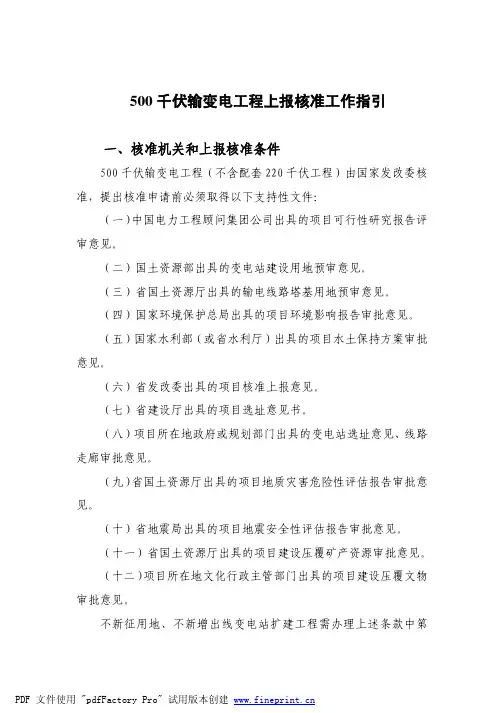

500千伏输变电工程上报核准工作指引一、核准机关和上报核准条件500千伏输变电工程（不含配套220千伏工程）由国家发改委核准，提出核准申请前必须取得以下支持性文件：（一）中国电力工程顾问集团公司出具的项目可行性研究报告评审意见。

（二）国土资源部出具的变电站建设用地预审意见。

（三）省国土资源厅出具的输电线路塔基用地预审意见。

（四）国家环境保护总局出具的项目环境影响报告审批意见。

（五）国家水利部（或省水利厅）出具的项目水土保持方案审批意见。

（六）省发改委出具的项目核准上报意见。

（七）省建设厅出具的项目选址意见书。

（八）项目所在地政府或规划部门出具的变电站选址意见、线路走廊审批意见。

（九）省国土资源厅出具的项目地质灾害危险性评估报告审批意见。

（十）省地震局出具的项目地震安全性评估报告审批意见。

（十一）省国土资源厅出具的项目建设压覆矿产资源审批意见。

（十二）项目所在地文化行政主管部门出具的项目建设压覆文物审批意见。

不新征用地、不新增出线变电站扩建工程需办理上述条款中第（一）、（四）、（六）项。

不新征用地、新增出线变电站扩建工程除上述条款中第（二）项外均需办理。

新征用地、不新增出线变电站扩建工程需办理上述条款中第（一）、（二）、（四）、（五）、（六）、（七）项。

新征用地、新增出线变电站扩建工程需办理上述全部条款。

二、核准流程图三、支持性文件办理流程（一）项目可行性研究报告评审意见1、委托评审（1）省公司发展规划部将项目可行性研究报告评审计划上报南方电网公司计划发展部。

（2）南方电网公司统一委托中国电力工程顾问集团公司开展项目可行性研究报告评审工作。

（3）省公司下达可行性研究报告评审计划。

（4）市供电局与中国电力工程顾问集团公司签定合同，合同副本1份报省公司发展规划部备案。

2、报告编制（1）设计单位开展可研报告编制工作。

（2）市供电局指定专人配合设计单位和当地规划、国土、环保、林业等部门进行沟通协调，确定变电站用地、线路走廊等最终优化方案。

目录前言一、各设计阶段的工作流程说明（一）可行性研究阶段1 电气一次主设人在可行性研究阶段应进行的工作和设计流程2 电气二次主设人在可行性研究阶段应进行的工作和设计流程（二）初步设计1 电气一次专业主设人在初步设计阶段应进行的工作和设计流程2 电气二次专业主设人在初步设计阶段应进行的工作和设计流程3 设计人在初步设计阶段应进行的工作和设计流程（三）施工图设计1 电气一次专业主设人在施工图设计阶段应进行的工作和设计流程2 电气二次专业主设人在施工图设计阶段应进行的工作和设计流程3 设计人在施工图设计阶段应进行的工作和设计流程（不分专业）4 校核人在施工图设计阶段应进行的工作和设计流程（不分专业）二、设计组织机构图1变电站设计组织机构2 变电电气室设计组织机构三、设计流程图1变电工程设计过程流程图2变电电气设计工作流程图3可行性研究流程图4初步设计流程图1）初步设计变电电气一次主要程序图2）初步设计变电电气二次主要程序图5施工图流程图6主设人工作流程图7设计人工作流程图8校核人工作流程图9设计验证校审程序10图纸会签程序1）初步设计阶段图纸会签2）施工图阶段图纸会签附件：1 主要规程规范2 国家电网公司有关文件3 图纸会签项目一、各设计阶段的工作流程说明（一）可行性研究阶段可行性研究阶段工作的重点是变电站站址选择和投资估算。

一切工作都要围绕它来进行。

在国家电网公司《可行性研究内容深度规定（试行）》中规定，要求进行工程设想。

1 电气一次主设人在可行性研究阶段应进行的工作和设计流程（1）设计准备1）参加项目经理召开工程启动会，接受工程选址设计任务、明确工程设计进度（包括内部接口资料内容进度和设计成品交付时间）、掌握可研设计计划的内容和要求。

2）接收系统资料，掌握变电站可研设计规模、变压器容量台数、近远期各级电压出线回路数及出线方向、无功补偿的配置等，要了解对端变电站的地理位置，为主接线设计和电气总平面设计进行准备。
