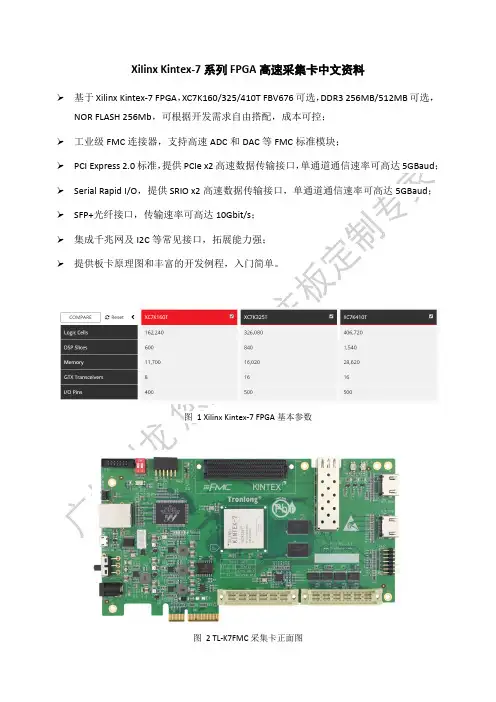

Xilinx Kintex-7系列FPGA高速采集卡中文资料基于Xilinx Kintex-7 FPGA，XC7K160/325/410T FBV676可选，DDR3 256MB/512MB可选，NOR FLASH 256Mb，可根据开发需求自由搭配，成本可控；工业级FMC连接器，支持高速ADC和DAC等FMC标准模块；PCI Express 2.0标准，提供PCIe x2高速数据传输接口，单通道通信速率可高达5GBaud； Serial Rapid I/O，提供SRIO x2高速数据传输接口，单通道通信速率可高达5GBaud； SFP+光纤接口，传输速率可高达10Gbit/s；集成千兆网及I2C等常见接口，拓展能力强；提供板卡原理图和丰富的开发例程，入门简单。
图 1 Xilinx Kintex-7 FPGA基本参数图 2 TL-K7FMC采集卡正面图图 3 TL-K7FMC采集卡侧视图1图 4 TL-K7FMC采集卡侧视图2图 5 TL-K7FMC采集卡侧视图3图 6 TL-K7FMC采集卡侧视图4TL-K7FMC采集卡是一款由广州创龙基于Xilinx Kintex-7系列FPGA自主研发的FMC数据采集卡，可配套广州创龙TMS320C6655、TMS320C6657、TMS320C6678开发板使用。
TL-K7FMC采集卡完全支持PCI Express 2.0标准，串行高速输入输出SRIO总线通过HDMI接口提供稳定、可靠的高速传输能力，为产品的快速成型提供极大的便利。
TL-K7FMC 采集卡的FMC接口不仅简化了I/O接口模块设计，提供高速的接口通信能力，而且提高了模块的利用率，标准化设计使产品有更好的通用性。
1 典型运用领域✓ 高速数据采集系统 ✓ 音视频数据处理系统 ✓ 图像处理设备 ✓ 软件无线电设备 ✓ 通信系统 ✓ 高精度仪器仪表 ✓ 高端数控系统2 软硬件参数硬件参数Kintex-7Xilinx® 7 series28nm Technology Low Cost FPGAKintex-XADCCDCM 61002DDR3SPI FLASHEEPROM AT24C02UARTJTAGOSC 25MHzPHYASP-134488-01400PIN ArrayRESETLED710-1100-304848PIN 2.54mmPCIE GEN2 x4Serial Rapid IOx2SFP+图 7 TL-K7FMC 采集卡硬件框图图8 TL-K7FMC硬件资源图解1图9 TL-K7FMC硬件资源图解2表1CPU Xilinx Kintex-7 FPGA，XC7K160/325/410T FBV676 RAM 256MByte/512MByte DDR3ROM 256MBit NOR FLASHEEPROM 2KBit网络10/100/1000M ETHERNET光纤接口1x SFP+LED1x 供电指示灯3x 可编程指示灯按键1x 复位按键2x 用户可编程按键拓展IO 1x SRIO TX，1x SRIO RX，2通道，单通道最高速率5GBaud，HDMI座1x PCIe 4x(Gen2)，2通道，单通道最高通信速率5GBaud2x 48pin欧式连接器，GPIO拓展1x I2C，HDMI座1x PMOD1x XADC1x FMC，400pin仿真器接口1x 14pin JTAG接口，间距2.00mm启动方式1x 2bit启动方式选择拨码开关串口1x UART，Micro USB接口，提供4针TTL电平测试端口电源开关1x 电源拨码开关电源接口1x 12V 2A直流输入DC005电源接口，外径5.5mm，内径2.1mm 软件参数表 2Vivado版本号2015.23开发资料●提供采集卡原理图、入门教程、丰富的Demo程序；●提供与DSP通信教程，完美解决DSP+FPGA异构平台通信开发瓶颈；●提供完整的软件开发包，以及配套的开发文档。
第一章课题研究概述1.1课题研究的目的和意义在电子技术中，频率是最基本的参数之一，并且与许多电参量的测量方案、测量结果都有十分密切的关系，因此，频率的测量就显得更为重要。
测量频率的方法有多种,其中电子计数器测量频率具有精度高、使用方便、测量迅速，以及便于实现测量过程自动化等优点，是频率测量的重要手段之一。
目前常用的测频方案有三种：方案一：完全按定义式Ｆ＝ＮＴ进行测量。
被测信号Ｆx经放大整形形成时标ГX，晶振经分频形成时基TR。
用时基TR开闸门，累计时标ГX 的个数，则有公式可得Ｆx=1ГX=NTR。
此方案为传统的测频方案，其测量精度将随被测信号频率的下降而降低。
方案二：对被信号的周期进行测量，再利用Ｆ＝１Ｔ（频率＝１周期）可得频率。
测周期时，晶振ＦR经分频形成时标ГX，被测信号经放在整形形成时基TＸ控制闸门。
闸门输出的计数脉冲Ｎ＝ГXTR，则TX=NГX。
但当被测信号的周期较短时，会使精度大大下降。
方案三：等精度测频，按定义式Ｆ＝ＮＴ进行测量，但闸门时间随被测信号的频率变化而变化。
如图１所示，被测信号Ｆx经放大整形形成时标ГX，将时标ГX经编程处理后形成时基TR。
用时基TR开闸门，累计时标ГX的个数，则有公式可得Ｆx=1ГX=NTR。
此方案闸门时间随被测信号的频率变化而变化，其测量精度将不会随着被测信号频率的下降而降。
本次实验设计中采用的是第三种测频方案。
等精度频率计是数字电路中的一个典型应用，其总体设计方案有两种：方案一：采用数字逻辑电路制作，用IC拼凑焊接实现。
其特点是直接用现成的IC组合而成，简单方便，但由于使用的器件较多，连线复杂，体积大，功耗大，焊点和线路较多将使成品稳定度与精确度大打折扣，而且会产生比较大的延时，造成测量误差、可靠性差。
方案二：采用可编程逻辑器件（CPLD）制作。
随着现场可编程门阵列FPGA的广泛应用，以EDA工具作为开发手段，运用VHDL等硬件描述语言语言，将使整个系统大大简化，提高了系统的整体性能和可靠性。
高速数据采集卡的设计
孙冀伟;祁载康;沈吉;张伟
【期刊名称】《数据采集与处理》
【年(卷),期】2003(018)003
【摘要】为了满足对雷达信号高速采集的要求,设计了一个基于16位ISA总线的30MSPS的双通道数据采集卡.该采集卡的最大特点是可以由程序设定每次同步触发后的采样延迟时间和采样的点数.本文对A/D转换及其接口电路,D/A转换电路存储器接口电路及延迟采样控制电路进行了详细论述.
【总页数】4页(P323-326)
【作者】孙冀伟;祁载康;沈吉;张伟
【作者单位】北京理工大学机电工程学院,北京,100081;北京理工大学机电工程学院,北京,100081;北京理工大学机电工程学院,北京,100081;北京理工大学机电工程学院,北京,100081
【正文语种】中文
【中图分类】TP703.3
【相关文献】
1.基于PCIe总线的高速数据采集卡设计与实现 [J], 李木国;黄影;刘于之
2.基于高速数据采集卡的输电线路故障定位系统设计 [J], 张运周
3.高速数据采集卡DDR控制器的设计与实现 [J], 王晓娇;张治中
4.PCI-e高速数据采集卡的驱动与上位机软件设计 [J], 孙文硕;赛景波
5.双通道5 GS/s高速数据采集卡设计 [J], 刘鸣;孙秀男;梁昊
因版权原因，仅展示原文概要，查看原文内容请购买。

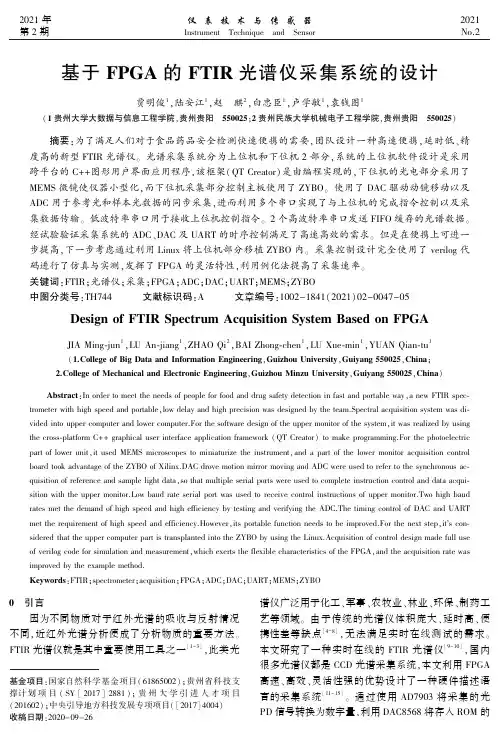

㊀２０２１年㊀第２期仪表技术与传感器Ｉｎｓｔｒｕｍｅｎｔ㊀Ｔｅｃｈｎｉｑｕｅ㊀ａｎｄ㊀Ｓｅｎｓｏｒ２０２１㊀Ｎｏ．２㊀基金项目：国家自然科学基金项目（６１８６５００２）；贵州省科技支撑计划项目（ＳＹ［２０１７］２８８１）；贵州大学引进人才项目（２０１６０２）；中央引导地方科技发展专项项目（［２０１７］４００４）收稿日期：２０２０－０９－２６基于ＦＰＧＡ的ＦＴＩＲ光谱仪采集系统的设计贾明俊１，陆安江１，赵㊀麒２，白忠臣１，卢学敏１，袁钱图１（１贵州大学大数据与信息工程学院，贵州贵阳㊀５５００２５；２贵州民族大学机械电子工程学院，贵州贵阳㊀５５００２５）㊀㊀摘要：为了满足人们对于食品药品安全检测快速便携的需要，团队设计一种高速便携，延时低㊁精度高的新型ＦＴＩＲ光谱仪㊂光谱采集系统分为上位机和下位机２部分，系统的上位机软件设计是采用跨平台的Ｃ＋＋图形用户界面应用程序，该框架（ＱＴＣｒｅａｔｏｒ）是由编程实现的，下位机的光电部分采用了ＭＥＭＳ微镜使仪器小型化，而下位机采集部分控制主板使用了ＺＹＢＯ㊂使用了ＤＡＣ驱动动镜移动以及ＡＤＣ用于参考光和样本光数据的同步采集，进而利用多个串口实现了与上位机的完成指令控制以及采集数据传输㊂低波特率串口用于接收上位机控制指令㊂２个高波特率串口发送ＦＩＦＯ缓存的光谱数据㊂经试验验证采集系统的ＡＤＣ㊁ＤＡＣ及ＵＡＲＴ的时序控制满足了高速高效的需求㊂但是在便携上可进一步提高，下一步考虑通过利用Ｌｉｎｕｘ将上位机部分移植ＺＹＢＯ内㊂采集控制设计完全使用了ｖｅｒｉｌｏｇ代码进行了仿真与实测，发挥了ＦＰＧＡ的灵活特性，利用例化法提高了采集速率㊂关键词：ＦＴＩＲ；光谱仪；采集；ＦＰＧＡ；ＡＤＣ；ＤＡＣ；ＵＡＲＴ；ＭＥＭＳ；ＺＹＢＯ中图分类号：ＴＨ７４４㊀㊀㊀文献标识码：Ａ㊀㊀㊀文章编号：１００２－１８４１（２０２１）０２－００４７－０５ＤｅｓｉｇｎｏｆＦＴＩＲＳｐｅｃｔｒｕｍＡｃｑｕｉｓｉｔｉｏｎＳｙｓｔｅｍＢａｓｅｄｏｎＦＰＧＡＪＩＡＭｉｎｇ⁃ｊｕｎ１，ＬＵＡｎ⁃ｊｉａｎｇ１，ＺＨＡＯＱｉ２，ＢＡＩＺｈｏｎｇ⁃ｃｈｅｎ１，ＬＵＸｕｅ⁃ｍｉｎ１，ＹＵＡＮＱｉａｎ⁃ｔｕ１（１．ＣｏｌｌｅｇｅｏｆＢｉｇＤａｔａａｎｄＩｎｆｏｒｍａｔｉｏｎＥｎｇｉｎｅｅｒｉｎｇ，ＧｕｉｚｈｏｕＵｎｉｖｅｒｓｉｔｙ，Ｇｕｉｙａｎｇ５５００２５，Ｃｈｉｎａ；２．ＣｏｌｌｅｇｅｏｆＭｅｃｈａｎｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃＥｎｇｉｎｅｅｒｉｎｇ，ＧｕｉｚｈｏｕＭｉｎｚｕＵｎｉｖｅｒｓｉｔｙ，Ｇｕｉｙａｎｇ５５００２５，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｉｎｏｒｄｅｒｔｏｍｅｅｔｔｈｅｎｅｅｄｓｏｆｐｅｏｐｌｅｆｏｒｆｏｏｄａｎｄｄｒｕｇｓａｆｅｔｙｄｅｔｅｃｔｉｏｎｉｎｆａｓｔａｎｄｐｏｒｔａｂｌｅｗａｙ，ａｎｅｗＦＴＩＲｓｐｅｃ⁃ｔｒｏｍｅｔｅｒｗｉｔｈｈｉｇｈｓｐｅｅｄａｎｄｐｏｒｔａｂｌｅ，ｌｏｗｄｅｌａｙａｎｄｈｉｇｈｐｒｅｃｉｓｉｏｎｗａｓｄｅｓｉｇｎｅｄｂｙｔｈｅｔｅａｍ．Ｓｐｅｃｔｒａｌａｃｑｕｉｓｉｔｉｏｎｓｙｓｔｅｍｗａｓｄｉ⁃ｖｉｄｅｄｉｎｔｏｕｐｐｅｒｃｏｍｐｕｔｅｒａｎｄｌｏｗｅｒｃｏｍｐｕｔｅｒ．Ｆｏｒｔｈｅｓｏｆｔｗａｒｅｄｅｓｉｇｎｏｆｔｈｅｕｐｐｅｒｍｏｎｉｔｏｒｏｆｔｈｅｓｙｓｔｅｍ，ｉｔｗａｓｒｅａｌｉｚｅｄｂｙｕｓｉｎｇｔｈｅｃｒｏｓｓ⁃ｐｌａｔｆｏｒｍＣ＋＋ｇｒａｐｈｉｃａｌｕｓｅｒｉｎｔｅｒｆａｃｅａｐｐｌｉｃａｔｉｏｎｆｒａｍｅｗｏｒｋ（ＱＴＣｒｅａｔｏｒ）ｔｏｍａｋｅｐｒｏｇｒａｍｍｉｎｇ．Ｆｏｒｔｈｅｐｈｏｔｏｅｌｅｃｔｒｉｃｐａｒｔｏｆｌｏｗｅｒｕｎｉｔ，ｉｔｕｓｅｄＭＥＭＳｍｉｃｒｏｓｃｏｐｅｓｔｏｍｉｎｉａｔｕｒｉｚｅｔｈｅｉｎｓｔｒｕｍｅｎｔ，ａｎｄａｐａｒｔｏｆｔｈｅｌｏｗｅｒｍｏｎｉｔｏｒａｃｑｕｉｓｉｔｉｏｎｃｏｎｔｒｏｌｂｏａｒｄｔｏｏｋａｄｖａｎｔａｇｅｏｆｔｈｅＺＹＢＯｏｆＸｉｌｉｎｘ．ＤＡＣｄｒｏｖｅｍｏｔｉｏｎｍｉｒｒｏｒｍｏｖｉｎｇａｎｄＡＤＣｗｅｒｅｕｓｅｄｔｏｒｅｆｅｒｔｏｔｈｅｓｙｎｃｈｒｏｎｏｕｓａｃ⁃ｑｕｉｓｉｔｉｏｎｏｆｒｅｆｅｒｅｎｃｅａｎｄｓａｍｐｌｅｌｉｇｈｔｄａｔａ，ｓｏｔｈａｔｍｕｌｔｉｐｌｅｓｅｒｉａｌｐｏｒｔｓｗｅｒｅｕｓｅｄｔｏｃｏｍｐｌｅｔｅｉｎｓｔｒｕｃｔｉｏｎｃｏｎｔｒｏｌａｎｄｄａｔａａｃｑｕｉ⁃ｓｉｔｉｏｎｗｉｔｈｔｈｅｕｐｐｅｒｍｏｎｉｔｏｒ．Ｌｏｗｂａｕｄｒａｔｅｓｅｒｉａｌｐｏｒｔｗａｓｕｓｅｄｔｏｒｅｃｅｉｖｅｃｏｎｔｒｏｌｉｎｓｔｒｕｃｔｉｏｎｓｏｆｕｐｐｅｒｍｏｎｉｔｏｒ．ＴｗｏｈｉｇｈｂａｕｄｒａｔｅｓｍｅｔｔｈｅｄｅｍａｎｄｏｆｈｉｇｈｓｐｅｅｄａｎｄｈｉｇｈｅｆｆｉｃｉｅｎｃｙｂｙｔｅｓｔｉｎｇａｎｄｖｅｒｉｆｙｉｎｇｔｈｅＡＤＣ．ＴｈｅｔｉｍｉｎｇｃｏｎｔｒｏｌｏｆＤＡＣａｎｄＵＡＲＴｍｅｔｔｈｅｒｅｑｕｉｒｅｍｅｎｔｏｆｈｉｇｈｓｐｅｅｄａｎｄｅｆｆｉｃｉｅｎｃｙ．Ｈｏｗｅｖｅｒ，ｉｔｓｐｏｒｔａｂｌｅｆｕｎｃｔｉｏｎｎｅｅｄｓｔｏｂｅｉｍｐｒｏｖｅｄ．Ｆｏｒｔｈｅｎｅｘｔｓｔｅｐ，ｉｔ ｓｃｏｎ⁃ｓｉｄｅｒｅｄｔｈａｔｔｈｅｕｐｐｅｒｃｏｍｐｕｔｅｒｐａｒｔｉｓｔｒａｎｓｐｌａｎｔｅｄｉｎｔｏｔｈｅＺＹＢＯｂｙｕｓｉｎｇｔｈｅＬｉｎｕｘ．Ａｃｑｕｉｓｉｔｉｏｎｏｆｃｏｎｔｒｏｌｄｅｓｉｇｎｍａｄｅｆｕｌｌｕｓｅｏｆｖｅｒｉｌｏｇｃｏｄｅｆｏｒｓｉｍｕｌａｔｉｏｎａｎｄｍｅａｓｕｒｅｍｅｎｔ，ｗｈｉｃｈｅｘｅｒｔｓｔｈｅｆｌｅｘｉｂｌｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｔｈｅＦＰＧＡ，ａｎｄｔｈｅａｃｑｕｉｓｉｔｉｏｎｒａｔｅｗａｓｉｍｐｒｏｖｅｄｂｙｔｈｅｅｘａｍｐｌｅｍｅｔｈｏｄ．Ｋｅｙｗｏｒｄｓ：ＦＴＩＲ；ｓｐｅｃｔｒｏｍｅｔｅｒ；ａｃｑｕｉｓｉｔｉｏｎ；ＦＰＧＡ；ＡＤＣ；ＤＡＣ；ＵＡＲＴ；ＭＥＭＳ；ＺＹＢＯ０㊀引言因为不同物质对于红外光谱的吸收与反射情况不同，近红外光谱分析便成了分析物质的重要方法㊂ＦＴＩＲ光谱仪就是其中重要使用工具之一［１－３］，此类光谱仪广泛用于化工㊁军事㊁农牧业㊁林业㊁环保㊁制药工艺等领域㊂由于传统的光谱仪体积庞大㊁延时高㊁便携性差等缺点［４－８］，无法满足实时在线测试的需求㊂本文研究了一种实时在线的ＦＴＩＲ光谱仪［９－１０］，国内很多光谱仪都是ＣＣＤ光谱采集系统，本文利用ＦＰＧＡ高速㊁高效㊁灵活性强的优势设计了一种硬件描述语言的采集系统［１１－１５］㊂通过使用ＡＤ７９０３将采集的光ＰＤ信号转换为数字量，利用ＤＡＣ８５６８将存入ＲＯＭ的㊀㊀㊀㊀㊀４８㊀ＩｎｓｔｒｕｍｅｎｔＴｅｃｈｎｉｑｕｅａｎｄＳｅｎｓｏｒＦｅｂ．２０２１㊀预制电压数字量转换为模拟量从而驱动ＭＥＭＳ微镜，最终实现的快速ＦＴＩＲ光谱仪最高分辨率达到了０．０６ｃｍ－１，具有１６位的采样精度与１ＭＳＰＳ的转换速度㊂经验证，基本满足了现场在线测试需求㊂１㊀原理分析如图１所示，本次设计的干涉仪基于迈克尔逊干涉仪原理，采用分波阵面法产生干涉信号，图中虚线表示动镜移动时的位置，整个系统由动镜㊁定镜㊁窄带光源㊁分束器以及探测器构成㊂动镜与定镜相互垂直且到分束器初始距离相同，且分束器与动镜和定镜分别构成４５ʎ夹角㊂整个工作过程由光源发出入射光，入射光经过分束器，一半的入射光反射到定镜上再经过定镜全反射回分束器经透射到达光电探测器，于此同时，另一半的入射光经过透射到达ＭＥＭＳ动镜，由于动镜的移动而产生光程差，这样就会导致经过动镜全反射的光再经过分束器反射后汇聚在探测器时产生干涉，探测器将干涉信号采集下来㊂动镜的移动距离决定着干涉仪的性能㊂理想情况下，动镜的移动距离是匀速变化的，但是ＭＥＭＳ电热式微镜在不同电压情况下其弯曲度不是理想的线性，因此会导致附加谱线㊂因此本次设计的光谱仪通过增加同步采集参考光，经过ＣＰＵ利用Ｂａｕｌｔ方法最终提高采样精度㊂图１㊀干涉仪框图２㊀模块设计如图２所示，整个系统由２部分组成，分别是上位机跨平台的Ｃ＋＋图形用户界面应用程序，该框架（ＱＴＣｒｅａｔｏｒ）通过编程形成，主要功能是对下位机输送操作指令㊁对于发回的光谱数字数据进行分析并绘制光谱图㊂下位机部分有３个细分模块，第一部分是光电生成部分，系统有２路光源，分别是参考光源和样本光源，它们通过迈克尔逊干涉原理的干涉仪产生等光程差的相干干涉；由此产生的不同光强同步转换为数字量㊂第二部分由硬件底层采集电路组成，主要完成Ｉ／Ｖ转换㊁放大㊁滤波得到稳定的数据信号㊂第三部分是ＦＰＧＡ控制处理部分，用于实现对ＡＤＣ㊁ＤＡＣ㊁ＲＳ２３２的时序控制，设计出符合器件技术手册要求的ｖｅｒｉｌｏｇ时序代码，最后要将每个模块整合在一个ｔｏｐ文件下，所有时序都按要求的方式运行㊂最终通过引脚绑定至ＥＭＩＯ引出㊂最后整个系统密切配合完成光谱绘制㊂图２㊀光谱仪系统３㊀模块设计３．１㊀ＤＡＣ光谱仪分辨率可以表示一个仪器的分辨能力，对于波长为ａ１和ａ２的２个单色光，定义Δａ＝ａ１－ａ２为分辨率㊂在最大光程差ｌ处，ａ１，ａ２分别有ｎ和ｎ＋１个余弦波，定义动镜最远位移为ｌ，则有：２ｌ＝ｎ／ａ１＝（ｎ＋１）／ａ２（１）Δａ＝ａ１－ａ２（２）Δａ＝１２ｌ（３）不难得出，动镜的移动距离决定着光谱仪的分辨率，设置多分辨率的光谱仪，就需要不同最大光程差移动距离，本系统的光程差有０．０３３㊁０．０１５㊁０．０２４ｃｍ，所以驱动ＭＥＭＳ微镜就需要给出不同的电压㊂分别对应８㊁４㊁６Ｖ，这是由ＭＥＭＳ微镜移动与电压关系决定的，而且由于驱动速度不同直接影响着光谱仪动镜加速度，所以驱动频率应在建议频率之下㊂为此设置了１－２－５Ｈｚ的频率以验证最好效果㊂为了满足多通道㊁高精度㊁低延时的要求㊂选用了ＤＡＣ８５６８器件，ＤＡＣ８５６８具有８个通道㊁１６位精度㊂满足了本采集系统驱动设计需求㊂设计ＭＥＭＳ四通道等距移动即可㊂ＤＡＣ控制时序相对复杂㊂对于参考电压外接口，如果不使用就需要接电容后再接地滤波㊂ＤＡＣ８５６８的使用需要一些指令的输入，首先是将器件复位，设计选用所有通道复位到０㊂接着把ｌＤＡＣ加载引脚设置为无效㊂因为使用同步加载模式不需要加载控制㊂接下来就是ｐｏｗｅｒｏｎ步骤了，这里有２点须注意，一个就是选择ＦｌｅｘｉｂｌｅＭｏｄｅ，因为ＳｔａｔｉｃＭｏｄｅ会不断关闭内㊀㊀㊀㊀㊀第２期贾明俊等：基于ＦＰＧＡ的ＦＴＩＲ光谱仪采集系统的设计４９㊀㊀部参考，还有一个就是使用稳定的内部参考，故此选择０９０Ａ操作语句㊂在这种语句控制下，器件一直使用内部参考电压并且无需反复重启㊂最后一个语句是所有寄存器写０，输入所有指令后ＤＡＣ８５６８与普通ＤＡＣ工作方式相同，控制命令如图３定位流程㊂再通过技术手册得知主要问题在于同步脚ＳＹＮＣ何时拉高拉低和３２个ｓｃｌｋ给入㊂Ｃｌｒ直接拉高即可㊂图３㊀指令图３．２㊀ＡＤＣＡＤＣ采集数据的频率需要根据所采信号的最大频率设定，根据奈奎斯特采样定理，采样频率应该为被采频率的２倍以上，而我们一般习惯使用过采样㊂所以需要计算被采信号的最高频率ｆｍａｘ㊂根据本次设计的光谱探测范围为９００ ２６００ｎｍ，则相应的波数υ为：１／２６００ １／９００ｎｍ－１㊂根据最大移动距离Ｌ值为０．０３３ｃｍ，完成一次扫描的时间（Ｔ）在最快驱动频率５Ｈｚ情况下为０．２ｓ㊂设速度为ｖ，根据式（４）：ｆｍａｘ＝２υｖ＝２υＬＴ（４）得到最大信号频率为３．６ｋＨｚ，据此综合考虑选择了ＤＡＣ８５６８型号的ＡＤＣ器件㊂该器件具有１６位的高精度双通道模拟输入㊁吞吐速率为１ＭＳＰＳ㊁支持轨到轨的转换㊂查看技术手册，选用了符合要求的四线同步采样模式（ＣＳ模式），根据设计要求，主机通过一个片选ＣＯＮＶＥＲＴ和同一个时钟ＳＣＬＫ同时控制２个从机工作实现同步采集㊂通常所有的ＡＤＣ时序设计都是围绕技术手册进行的，第一步看ｓｃｌｋ，查看得知ｓｃｌｋ最小周期为１１．５ １６ｎｓ，但是一般选用典型时钟速率，故而选用５０ＭＨｚ时钟作为串行时钟㊂接着看ＣＮＶ，设计主要关注何时拉低拉高，同时要明确这是一个先转换后采集的过程，另外要关注保持建立时间㊂最后，ＡＤ７９０３也和大部分器件一样，下降沿数据逐渐输入，所以上升沿串行取出㊂最终利用ｖｉｖａｄｏ编写的主体代码如图４所示㊂３．３㊀ＵＡＲＴ及数据缓存设计选用了ＣＰ２１０１串口并设置４６０８００的最大图４㊀代码图波特率传输机制㊂数据采集和数据控制字宽度不一样，所以对于ＵＡＲＴ做了不同的处理，对于下位机接收ＵＡＲＴ采用普通的ＵＡＲＴ机制，１０ｂｉｔ数据，包括１个起始㊁１个结束和８ｂｉｔ数据㊂ＵＡＲＴ＿ｒｘ时刻保持等待状态，等着上位机指令㊂只要上位机有指令发出，则立刻分析㊂对于采集的数据，下位机ＵＡＲＴ＿ｔｘ采用了１６位发送方式并且例化了２个发送ｔｘ，这样做有助于提高传输速率，ＡＤＣ的数据是１６位的，所以设计１６位发送更有利于理解㊂这样做也发挥了ＦＰＧＡ灵活多变的特点㊂在数据缓冲时，利用了比较常用的ＦＩＦＯ，ＦＩＦＯ深度很大，达到１００００ｂｉｔ，之所以这样做是因为串口相对于采集的吞吐率过大，所以１ｓ内数据也需要大的缓存空间，在ＦＩＦＯ设计中最重要的是关注读写使能的设置，ＦＩＦＯ的写使能选用Ａ／Ｄ采集的ｄａｔａｒｅａｄｙ，保障了写入数据的可靠，读使能选用ｔｘ＿ｂｕｓｙ，保证了发送的有序㊂ＦＩＦＯ的空ｅｍｐｔｙ也作为ｔｘ的数据有效标识，保证了ｔｘ不传输空数据和无效数据㊂４㊀系统仿真对于整个系统的设计，遵循着自顶向下的设计方式，即首先给出设计方案整体架构，然后依据需求将系统各部分模块化，每个接口放在顶层，每个模块单独设计好，设计出满足需要的模块小单元㊂正是基于这样的原因，必须在仿真时先对模块测试是否符合需求，然后再对整体仿真，对每个用例都要测试㊂保证系统的可靠性㊂㊀㊀㊀㊀㊀５０㊀ＩｎｓｔｒｕｍｅｎｔＴｅｃｈｎｉｑｕｅａｎｄＳｅｎｓｏｒＦｅｂ．２０２１㊀４．１㊀ＡＤＣ仿真对于ＡＤＣ测试代码，需要给出的激励有时钟ａｄ＿ｓｃｌｋ和输入的数字数据ａｄ＿ｓｄｏ１（２）以及启动信号ａｄ＿ｓｔａｒｔ㊂经过查看仿真图５可以看出，在时钟与信号有效时，Ａ／Ｄ数据转换并没有立即开始，直到ａｄ＿ｓｔａｒｔ启动后，数据采集才开始，片选ａｄ＿ｃｎｖ拉高㊁采集过程循环进行，ａｄ＿ｄａｔａ也输出了寄存的数值，得出结论满足时序要求㊂图５㊀ＡＤＣ仿真时序４．２㊀ＤＡＣ仿真ＤＡＣ时序首先必须有时钟ｃｌｋ㊁复位ｒｓｔ以及启动ｄａ＿ｓｔａｒｔ指令㊂查看仿真图６可以看到，在ｒｓｔ无效㊁ｃｌｋ有效时，ＤＡＣ并没有立即输出信码Ｄｉｎ，这是因为ｄａ＿ｓｔａｒｔ没有启动，时序仿真在启动ｓｔａｒｔ有效后立即进入工作状态㊂在启动信号有效时，持续进行信码输出㊂图６㊀ＤＡＣ仿真时序４．３㊀系统仿真对于ＵＡＲＴ串口没有单独测试㊂把它作为系统代码测试的一部分进行了综合仿真㊂在系统仿真图７中，仿真了上位机发送代码ｓｅｎｄｄａｔａ为８ｈ１０指令，即ＡＤＣ㊁ＤＡＣ同时工作，可以从图７看到ｒｘｄ拉低发生了接收，最后可以看到寄存器ｒｘ＿ｄａｔａ成功接收了８ｈ１０㊂可见指令正确接收㊂紧接着系统在得到ｒｘ＿ｄａｔａ的信息码后，ＡＤＣ和ＤＡＣ的ｓｔａｒｔ都拉高启动㊂ＡＤＣ和ＤＡＣ随后都进入工作模式㊂在数据有效后采集数据通过２个ＵＡＲＴ发送到发送线ｔｘｄ１和ｔｘｄ２㊂最终得出时序仿真符合要求㊂５㊀实际测试本次设计主要测试有ＤＡＣ驱动测试㊁ＡＤＣ采集测试㊂主要用到仪器有ＧＤＳ－２２０４Ａ（２００ＭＨｚ）㊁小型ＭＥＭＳ干涉仪㊁１３１０ｎｍ的近红外作为参考光源㊁ＣＰＵ主机㊂整体布局图如图８所示，示波器主要为了观察ＡＤＣ采集输入信号与ＤＡＣ的输出信号，首先测试图７㊀采集系统仿真时序ＦＰＧＡ输出电压数据与频率是否符合要求，图９是１Ｈｚ与６．６Ｖ的测试结果，可以看出三角波十分标准㊂验证了驱动没有问题，下一步就可以进行采集设置了，首先利用信号发生器产生一个三角波，然后利用ＭＡＴＬＡＢ将串口发回数据绘制出来，结果如图１０所示，虽然有少许毛刺，但是经计算是输入的２０ｋＨｚ三角波，最后在ＡＤＣ和ＤＡＣ都符合要求时，进行系统连接，最终采集的光谱信号如图１１所示，可以看出水和空气的光谱具有明显的特征差别㊂最终得出，光谱仪采集部分结果基本符合设计要求，后期进一步的光谱数据处理交由ＣＰＵ部分处理㊂图８㊀布局图图９㊀驱动电压图１０㊀采集三角波㊀㊀㊀㊀㊀第２期贾明俊等：基于ＦＰＧＡ的ＦＴＩＲ光谱仪采集系统的设计５１㊀㊀图１１㊀水和空气采集的相对强度图６㊀结论与不足设计的基于ＦＰＧＡ的光谱采集系统，经仿真论证设计满足要求，并且改变了多数利用ＡＲＭ设计驱动底层器件的现状，为广大科研人员提供了一个更为可靠的路线㊂与此同时，采用ＦＰＧＡ设计整个下位机系统，不仅缩短了开发周期，而且节约了成本㊂利用ＦＰＧＡ开发的系统不仅更加高速高效灵活，而且便携升级换代也可以发挥技术沉淀的优势㊂但是整套系统还可以进一步提高，集成度也可进一步优化㊂在下一步设计中，从ＡＲＭ与ＦＰＧＡ结合的角度出发，开发更加小型化的设备㊂参考文献：［１］㊀王国龙，高少华，朱胜杰，等．基于开路式傅里叶变换红外光谱仪现场实测法的污水处理单元ＶＯＣｓ排放核算研究［Ｊ］．环境科学学报，２０２０，４０（３）：８６５－８７０．［２］㊀李忠兵，许贤泽，乐意，等．ＦＴＩＲ光谱仪中基于定镜调整的动镜运动控制研究［Ｊ］．光谱学与光谱分析，２０１２（８）：２８１－２８４．［３］㊀李妍，李胜，高闽光，等．ＦＴＩＲ光谱仪中傅里叶插值采样方法的研究［Ｊ］．红外与激光工程，２０１８，２７９（１）：２７６－２８１．［４］㊀ＧＥＩＳＳＥＬＨ，ＷＩＮＦＩＥＬＤＪＳ，ＢＥＲＧＧＰＡ，ｅｔａｌ．Ｄｉｓｐｅｒｓｉｏｎ⁃ｍａｔｃｈｅｄｓｐｅｃｔｒｏｍｅｔｅｒｉｎｔｈｅｌｏｗ⁃ｅｎｅｒｇｙｂｒａｎｃｈｏｆｔｈｅＳｕｐｅｒ⁃ＦＲＳｆｏｒｈｉｇｈ⁃ｒｅｓｏｌｕｔｉｏｎｍｅａｓｕｒｅｍｅｎｔｓｗｉｔｈｌａｒｇｅ⁃ｅｍｉｔｔａｎｃｅｒｅｌａｔｉｖｉｓｔｉｃｆｒａｇｍｅｎｔｂｅａｍｓ［Ｊ］．ＮｕｃｌｅａｒＩｎｓｔｒｕｍｅｎｔｓ＆ＭｅｔｈｏｄｓｉｎＰｈｙｓｉｃｓＲｅｓｅａｒｃｈ．Ｂ，ＢｅａｍＩｎｔｅｒａｃｔｉｏｎｓｗｉｔｈＭａｔｅ⁃ｒｉａｌｓａｎｄＡｔｏｍｓ，Ｂ，２０１３，３１７：１０．１０１６／ｊ．ｉｍｂ．２０１３．０７．０６４．［５］㊀ＹＵＸＩＮＭ，ＹＡＮＧＰ，ＸＵＡＮＬ，ｅｔａｌ．Ｈｉｇｈ⁃ｐｒｅｃｉｓｉｏｎｄｉｇｉｔａｌｄｒｏｐｌｅｔｐｉｐｅｔｔｉｎｇｅｎａｂｌｅｄｂｙａｐｌｕｇ⁃ａｎｄ⁃ｐｌａｙｍｉｃｒｏｆｌｕｉｄｉｃｐｉ⁃ｐｅｔｔｉｎｇｃｈｉｐ［Ｊ］．ＬａｂｏｎａＣｈｉｐ，２０１８，１０：１０３９［６］㊀ＭＩＬＨＯＮＥＪ，ＦＬＡＮＡＧＡＮＫ，ＮＯＲＮＢＥＲＧＭＤ，ｅｔａｌ．Ａｓｐｅｃｔｒｏｍｅｔｅｒｆｏｒｈｉｇｈ⁃ｐｒｅｃｉｓｉｏｎｉｏｎｔｅｍｐｅｒａｔｕｒｅａｎｄｖｅｌｏｃｉｔｙｍｅａｓｕｒｅｍｅｎｔｓｉｎｌｏｗ⁃ｔｅｍｐｅｒａｔｕｒｅｐｌａｓｍａｓ［Ｊ］．ＲｅｖｉｅｗｏｆＳｃｉ⁃ｅｎｔｉｆｉｃＩｎｓｔｒｕｍｅｎｔｓ，２０１９，９０（６）：０６３５０２．［７］㊀ＢＡＢＵＮＴＳＲＡ，ＢＡＤＡＬＹＡＮＡＧ，ＧＵＲＩＮＡＳ，ｅｔａｌ．Ｃａｐａ⁃ｂｉｌｉｔｉｅｓｏｆｃｏｍｐａｃｔｈｉｇｈ⁃ｆｒｅｑｕｅｎｃｙＥＰＲ／ＥＳＥ／ＯＤＭＲｓｐｅｃ⁃ｔｒｏｍｅｔｅｒｓｂａｓｅｄｏｎａｓｅｒｉｅｓｏｆｍｉｃｒｏｗａｖｅｂｒｉｄｇｅｓａｎｄａｃｒｙｏ⁃ｇｅｎ⁃ｆｒｅｅｍａｇｎｅｔｏ⁃ｏｐｔｉｃａｌｃｒｙｏｓｔａｔ［Ｊ］．ＡｐｐｌｉｅｄＭａｇｎｅｔｉｃＲｅｓ⁃ｏｎａｎｃｅ，２０２０，５１：１０．１００７／ｓ００７２３－０２０－０１２３５－９．［８］㊀ＧＺＡＵＫＵＵＪＬＺ，ＡＯＵＡＤＩＢ，ＭÁＴＹÁＳＬＵＫÁＣＳ，ｅｔａｌ．Ｄｅｔｅｃ⁃ｔｉｎｇｌｏｗｃｏｎｃｅｎｔｒａｔｉｏｎｓｏｆｎｉｔｒｏｇｅｎ⁃ｂａｓｅｄａｄｕｌｔｅｒａｎｔｓｉｎｗｈｅｙｐｒｏｔｅｉｎｐｏｗｄｅｒｕｓｉｎｇｂｅｎｃｈｔｏｐａｎｄｈａｎｄｈｅｌｄＮＩＲｓｐｅｃｔｒｏｍｅｔｅｒｓａｎｄｔｈｅｆｅａｓｉｂｉｌｉｔｙｏｆｓｃａｎｎｉｎｇｔｈｒｏｕｇｈｐｌａｓｔｉｃＢａｇ［Ｊ］．Ｍｏｌｅｃｕｌｅｓ，２０２０，２５（１１）：１０．３３９０／ｍｏｌｅｃｕｌｅｓ２５１１２５２２．［９］㊀ＫＲＩＳＴＥＮＳＥＮＧＨ，ＫＬＡＵＳＥＮＭＭ，ＨＡＮＳＥＮＶＡ，ｅｔａｌ．Ｏｎ⁃ｌｉｎｅｍｏｎｉｔｏｒｉｎｇｏｆｔｈｅｄｙｎａｍｉｃｓｏｆｔｒｉｈａｌｏｍｅｔｈａｎｅｃｏｎ⁃ｃｅｎｔｒａｔｉｏｎｓｉｎａｗａｒｍｐｕｂｌｉｃｓｗｉｍｍｉｎｇｐｏｏｌｕｓｉｎｇａｎｕｎｓｕ⁃ｐｅｒｖｉｓｅｄｍｅｍｂｒａｎｅｉｎｌｅｔｍａｓｓｓｐｅｃｔｒｏｍｅｔｒｙｓｙｓｔｅｍｗｉｔｈｏｆｆ⁃ｓｉｔｅｒｅａｌ⁃ｔｉｍｅｓｕｒｖｅｉｌｌａｎｃｅ［Ｊ］．ＲａｐｉｄＣｏｍｍｕｎｉｃａｔｉｏｎｓｉｎＭａｓｓＳｐｅｃｔｒｏｍｅｔｒｙ，２０１０，２４（１）：３０－３４．［１０］㊀ＺＨＥＮＧＢＷ，ＺＨＡＮＧＷ，ＷＵＴＹ，ｅｔａｌ．Ｄｅｖｅｌｏｐｍｅｎｔｏｆｔｈｅｒｅａｌ⁃ｔｉｍｅｄｏｕｂｌｅ⁃ｒｉｎｇｆｕｓｉｏｎｎｅｕｔｒｏｎｔｉｍｅ⁃ｏｆ⁃ｆｌｉｇｈｔｓｐｅｃ⁃ｔｒｏｍｅｔｅｒｓｙｓｔｅｍａｔＨＬ－２Ｍ［Ｊ］．ＮｕｃｌｅａｒＳｃｉｅｎｃｅａｎｄＴｅｃｈ⁃ｎｉｑｕｅｓ，２０１９，３０（１２）：１７５．［１１］㊀ＴÜＲＫ，ＭＵＳＴＡＦＡ，ＴＵＮＣＥＲ，ｅｔａｌ．Ｓａｈａｄａｐｒｏｇｒａｍｌａｎａｂｉｌｉｒｋａｐｄｉｚｉｌｅｒｉｋｕｌｌａｎｌａｒａｋｋｉｋａｎａｌｌｄａｒｂｅｇｅｎｉｌｉｋｍｏｄüｌａｓｙｏｎｌｕｓｉｎｙａｌｌｅｒｉｎｒｅｔｉｍｉ：ｂｉｒＨ－Ｋｐｒüｄｎüｔüｒüｃü．（Ｔｕｒｋｉｓｈ）．［Ｊ］．ＦｉｒａｔＵｎｉｖｅｒｓｉｔｙＪｏｕｒｎａｌｏｆＥｎｇｉｎｅｅｒｉｎｇ，２００９，２１（２）：１３３－１４０．［１２］㊀ＺＥＮＧＨ，ＣＨＥＮＲ，ＺＨＡＮＧＣ，ｅｔａｌ．［ＡＣＭＰｒｅｓｓｔｈｅ２０１８ＡＣＭ／ＳＩＧＤＡＩｎｔｅｒｎａｔｉｏｎａｌＳｙｍｐｏｓｉｕｍ⁃Ｍｏｎｔｅｒｅｙ，ＣＡＬＩ⁃ＦＯＲＮＩＡ，ＵＳＡ（２０１８．０２．２５－２０１８．０２．２７）］Ｐｒｏｃｅｅｄｉｎｇｓｏｆｔｈｅ２０１８ＡＣＭ／ＳＩＧＤＡＩｎｔｅｒｎａｔｉｏｎａｌＳｙｍｐｏｓｉｕｍｏｎＦｉｅｌｄ⁃ＰｒｏｇｒａｍｍａｂｌｅＧａｔｅＡｒｒａｙｓ⁃ＦＰＧＡ＼ᵡ１８－ＡＦｒａｍｅｗｏｒｋｆｏｒＧｅｎｅｒａｔｉｎｇＨｉｇｈＴｈｒｏｕｇｈｐｕｔＣＮＮＩｍｐｌｅｍｅｎｔａｔｉｏｎｓｏｎＦＰ⁃ＧＡｓ［Ｃ］／／Ａｃｍ／ｓｉｇｄａＩｎｔｅｒｎａｔｉｏｎａｌＳｙｍｐｏｓｉｕｍ．ＡＣＭ，２０１８：１１７－１２６．［１３］㊀ＤＵＤ，ＸＵＸ，ＹＡＭＡＺＡＫＩＫ．Ａｓｔｕｄｙｏｎｔｈｅｇｅｎｅｒａｔｉｏｎｏｆｓｉｌｉｃｏｎ⁃ｂａｓｅｄｈａｒｄｗａｒｅＰｌｃｂｙｍｅａｎｓｏｆｔｈｅｄｉｒｅｃｔｃｏｎｖｅｒｓｉｏｎｏｆｔｈｅｌａｄｄｅｒｄｉａｇｒａｍｔｏｃｉｒｃｕｉｔｄｅｓｉｇｎｌａｎｇｕａｇｅ［Ｊ］．ＩｎｔｅｒｎａｔｉｏｎａｌＪｏｕｒｎａｌｏｆＡｄｖａｎｃｅｄＭａｎｕｆａｃｔｕｒｉｎｇＴｅｃｈ⁃ｎｏｌｏｇｙ，２０１０，４９（５－８）：６１５－６２６．［１４］㊀ＬＡＮＤＭＡＮＮＣ，ＫＡＬＬＲ．Ｇｒａｐｈｉｃａｌｈａｒｄｗａｒｅｄｅｓｃｒｉｐｔｉｏｎａｓａｈｉｇｈ⁃ｌｅｖｅｌｄｅｓｉｇｎｅｎｔｒｙｍｅｔｈｏｄｆｏｒＦＰＧＡ⁃ｂａｓｅｄｄａｔａａｃ⁃ｑｕｉｓｉｔｉｏｎｓｙｓｔｅｍｓ［Ｊ］．ＫｅｙＥｎｇｉｎｅｅｒｉｎｇＭａｔｅｒｉａｌｓ，２０１４，６１３：２９６－３０６．［１５］㊀ＣＨＯＩＤＧ，ＫＩＭＭＨ，ＪＥＯＮＧＪＨ，ｅｔａｌ．ＡｎＦＰＧＡｌｍｐｌｅ⁃ｍｅｎｔａｔｉｏｎｏｆｈｉｇｈ⁃ｓｐｅｅｄｆｌｅｘｉｂｌｅ２７－Ｍｂｐｓ８－ｓｔａｔｅＴｕｒｂｏｄｅ⁃ｃｏｄｅｒ［Ｊ］．ＥｔｒｉＪｏｕｒｎａｌ，２００７，２９（３）：３６３－３７０．作者简介：贾明俊（１９９５ ），硕士研究生，主要研究ＦＰＧＡ应用及嵌入式开发㊂Ｅ⁃ｍａｉｌ：５２８１９４６２１＠ｑｑ．ｃｏｍ陆安江（１９７８ ），副教授，博士，现主要从事光电子技术应用方面的研究㊂Ｅ⁃ｍａｉｌ：３９１４６５６５＠ｑｑ．ｃｏｍ。
